Đế cắm Protoboard cho ESP 32 C3 SuperMini

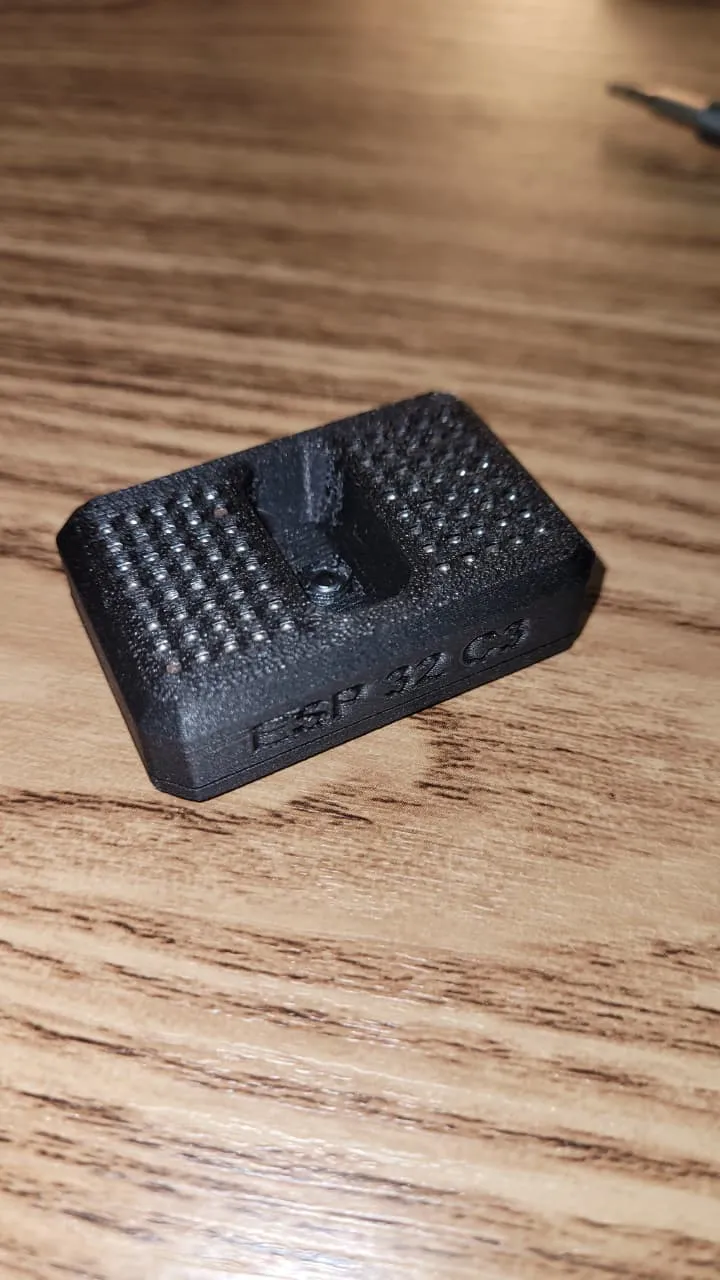

Đây là một đế cắm mini breadboard nhỏ gọn được thiết kế riêng cho ESP32-C3 Supermini, giúp việc thử nghiệm mạch điện nhanh chóng và gọn gàng hơn.

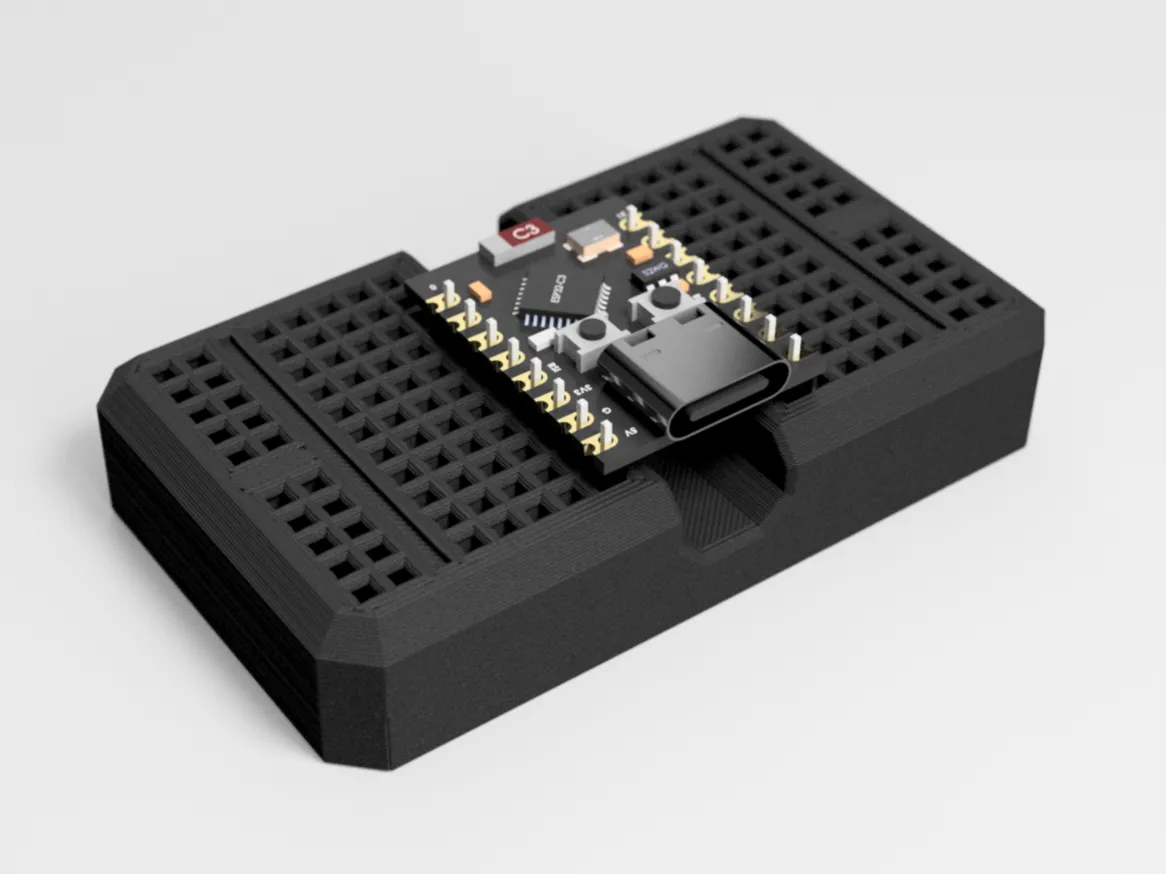

Thiết kế này cho phép bạn tái sử dụng các thanh kim loại từ breadboard thông thường. Bạn chỉ cần tháo các thanh ray từ breadboard cũ và lắp vào các khe của mẫu in này. ESP32-C3 sẽ nằm gọn phía trên, mang đến các cổng kết nối thuận tiện trong một kích thước cực kỳ nhỏ gọn.

Phần vỏ được in dễ dàng mà không cần hỗ trợ (supports) và được cố định bằng một con ốc đầu bằng M3x6mm, giúp giữ chặt phần nắp trên và đế dưới đồng thời cố định các thanh ray tại chỗ.

Đặc điểm

• Được thiết kế cho các board ESP32-C3
• Nền tảng tạo mẫu siêu nhỏ gọn
• Sử dụng thanh ray từ breadboard cũ
• Không cần in hỗ trợ (supports)
• Thiết kế đơn giản gồm hai phần
• Lắp ráp chỉ với 1× ốc đầu bằng M3 6mm

Hướng dẫn lắp ráp

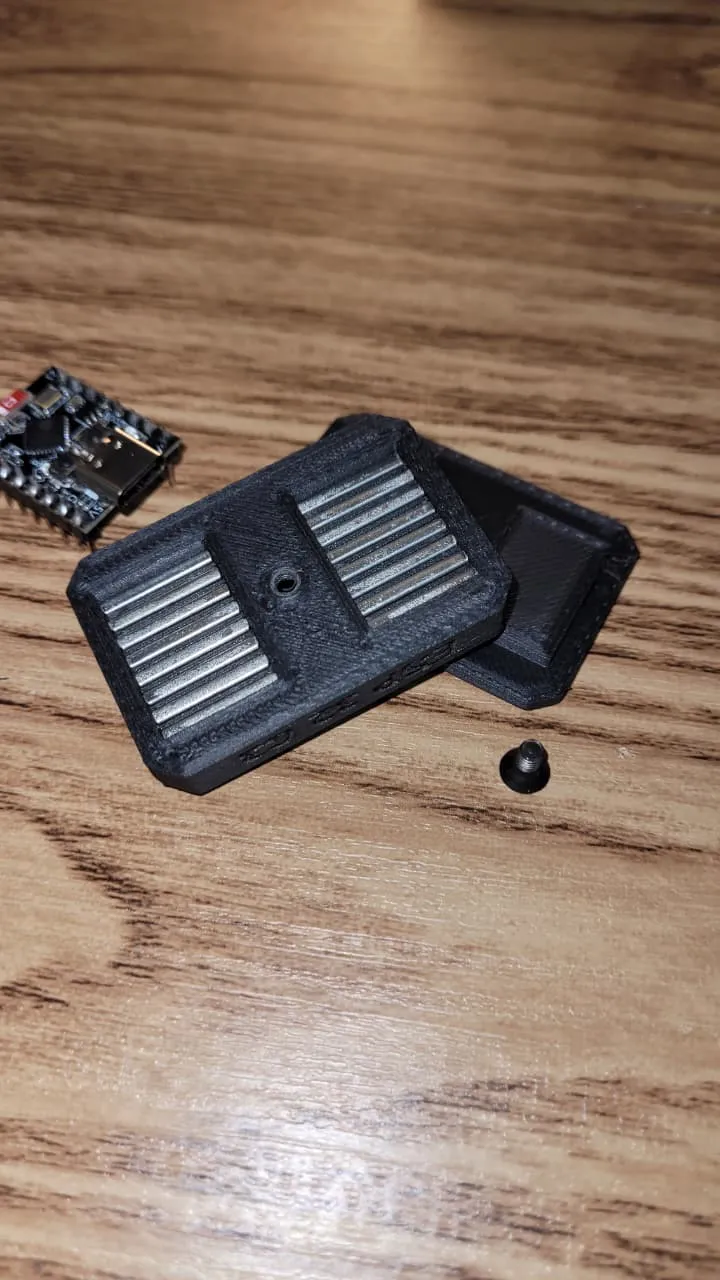

1. Tháo các thanh kim loại từ một chiếc breadboard tiêu chuẩn.

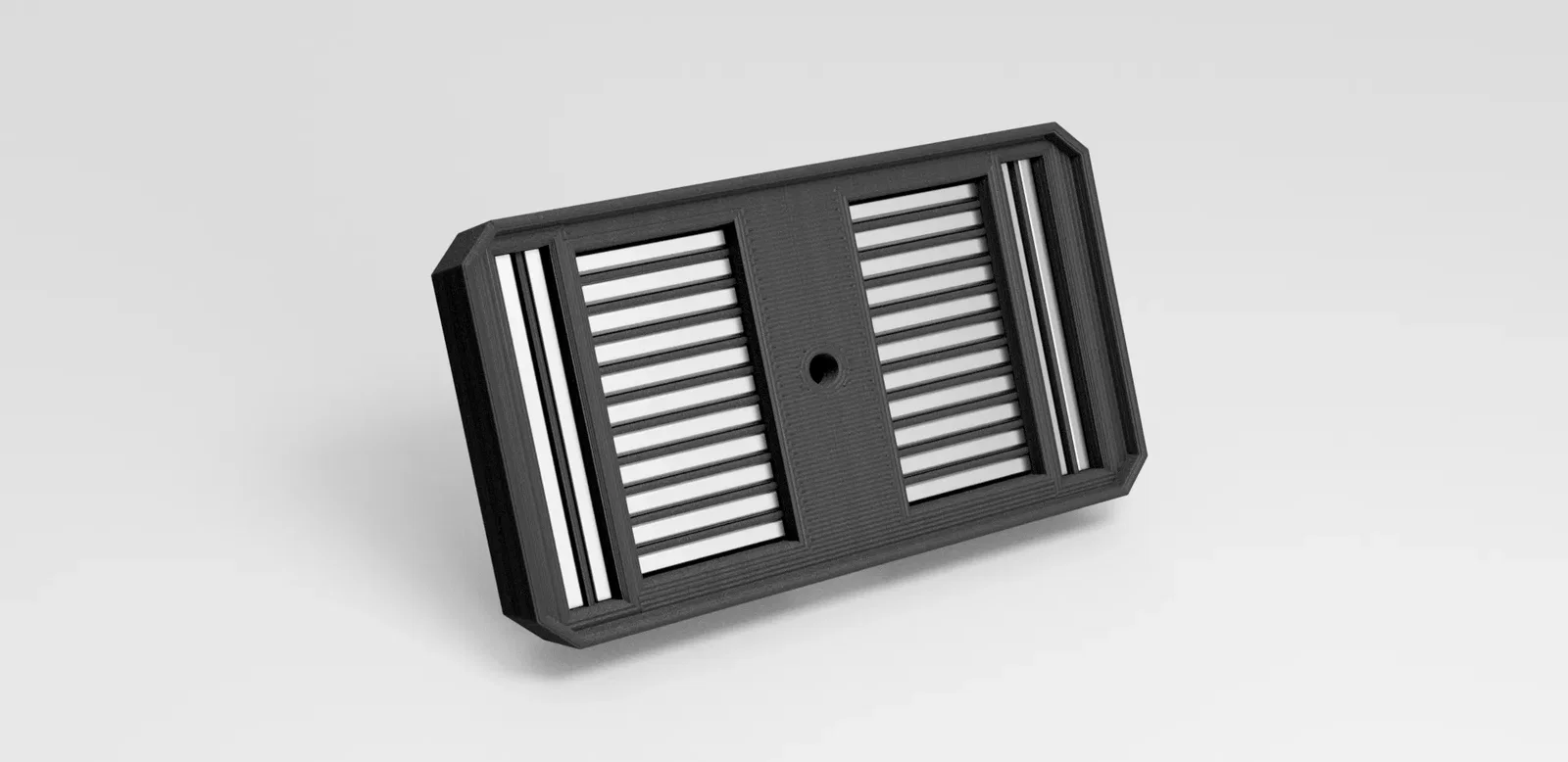

2. Lắp các thanh ray này vào khe cắm trên phần vỏ đã in.
3. Đậy nắp với phần vỏ dưới.
4. Cố định mọi thứ bằng một con ốc đầu bằng M3x6mm.
5. Xong rồi, mời bạn trải nghiệm!
