Tay quay bánh xe cho má kẹp ê-tô (có tay cầm xoay)

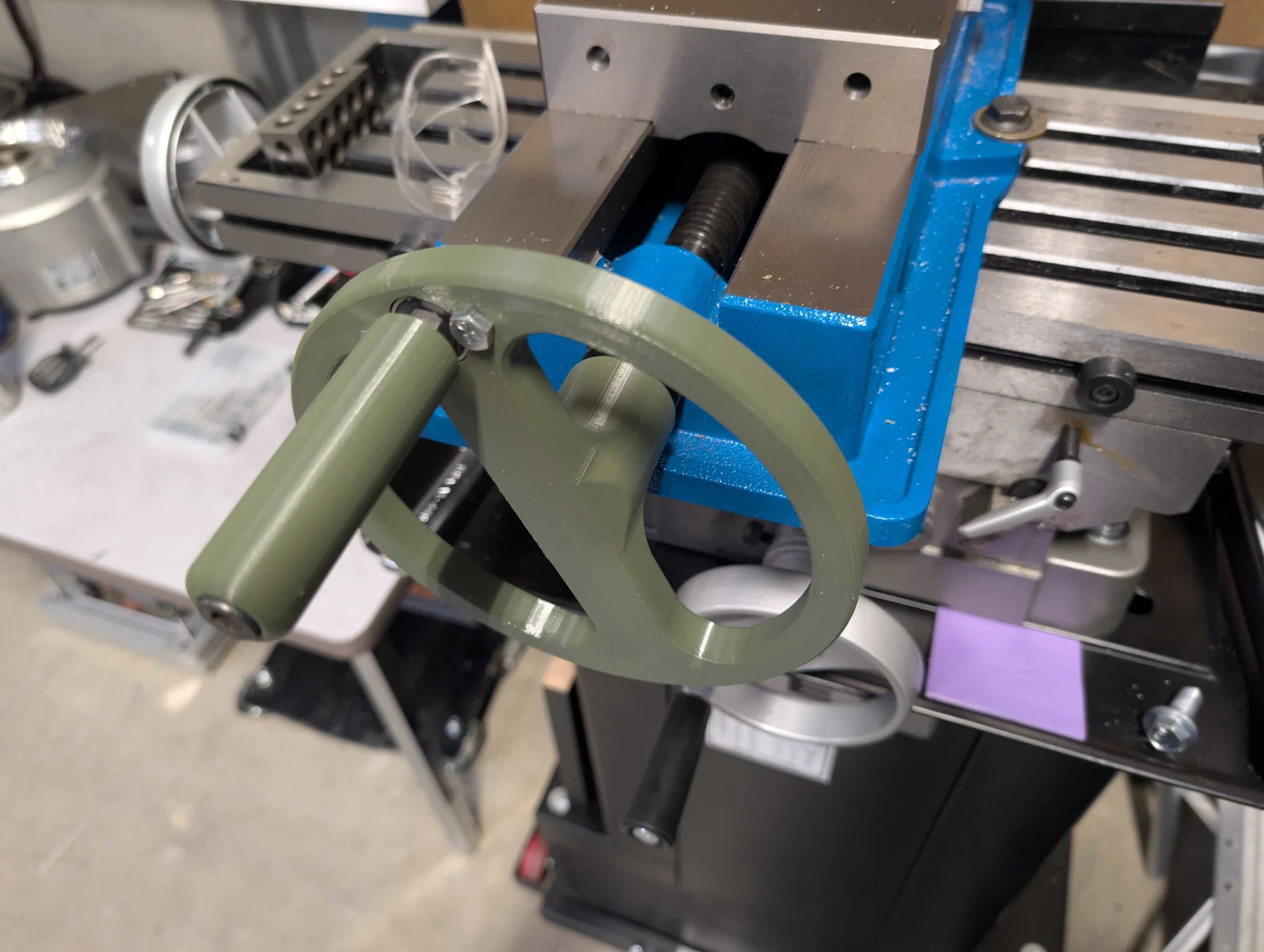

Mình mới sắm cái ê-tô phay mới, nhưng nó lại không có sẵn tay quay để vặn má kẹp ra vào. Cái này được thiết kế để trượt thẳng vào đầu hex 19mm / 3/4" của trục vít me (acme screw), giúp mình xoay má kẹp nhanh hơn. Anh em lưu ý là chỉ dùng để vặn nhanh thôi nha, đừng dùng để siết chặt cố định vật gia công vì nó không chịu nổi lực đâu, vẫn phải dùng cờ lê như bình thường nhé.

Mình có kèm theo các file cho đầu hex kích thước 3/4", 7/8" và 1" tùy vào loại vít me ê-tô của anh em. Mình cũng đính kèm file .STP để mọi người có thể tự chỉnh sửa kích thước hex nếu cần.

Để làm cái này, anh em cần chuẩn bị:

1 - Bạc đạn 608RS 1 - Ốc lục giác chìm M8x1.25 80mm 3 - Đai ốc M8x1.25 (loại hex 13mm) 2 - Bu lông M6x1.0 22mm 2 - Đai ốc mặt bích M6x1.0

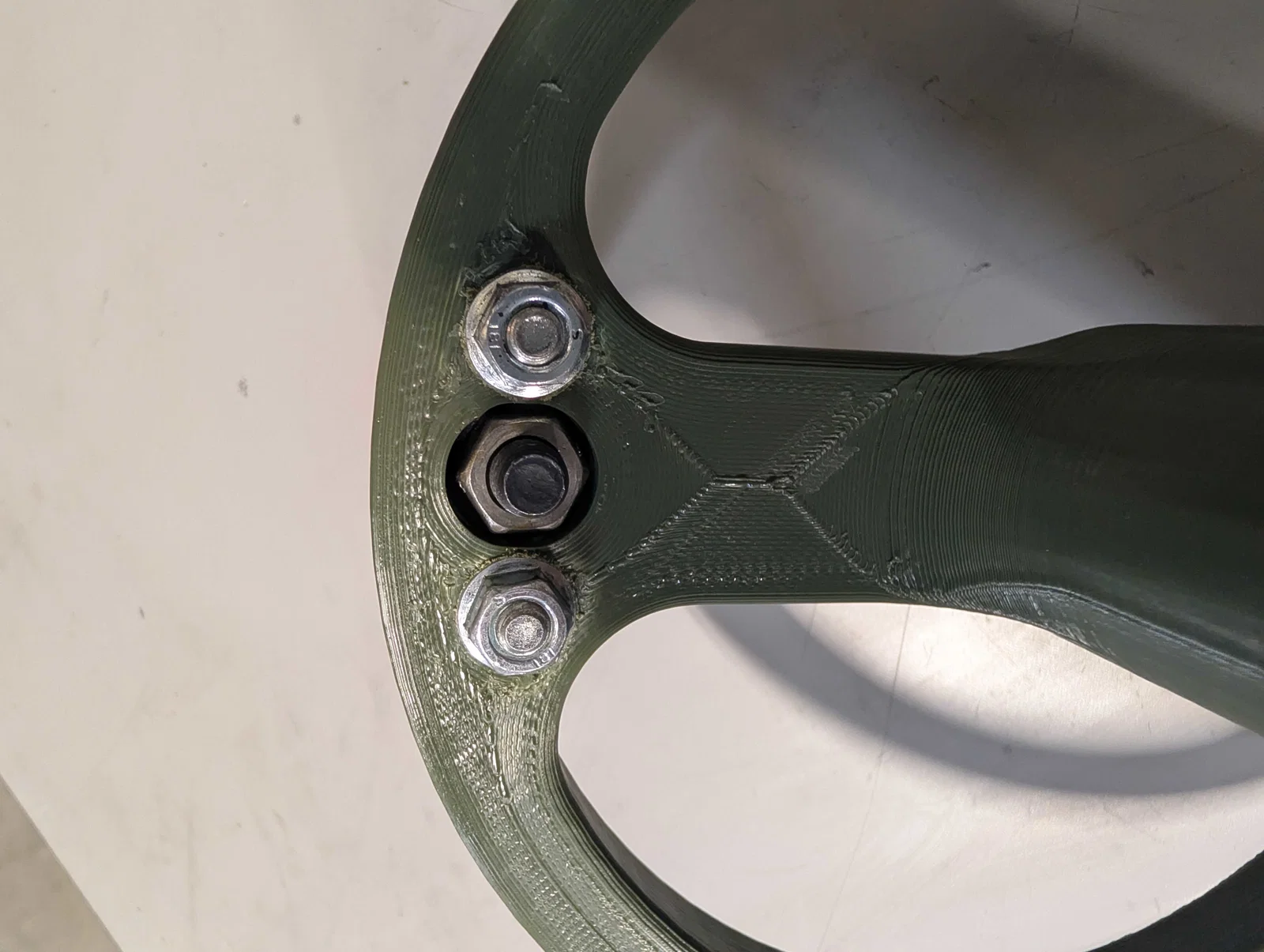

Bạc đạn sẽ được ép vào bánh xe và cố định bằng hai bu lông M6. Phần tay cầm xoay được lắp theo thứ tự:

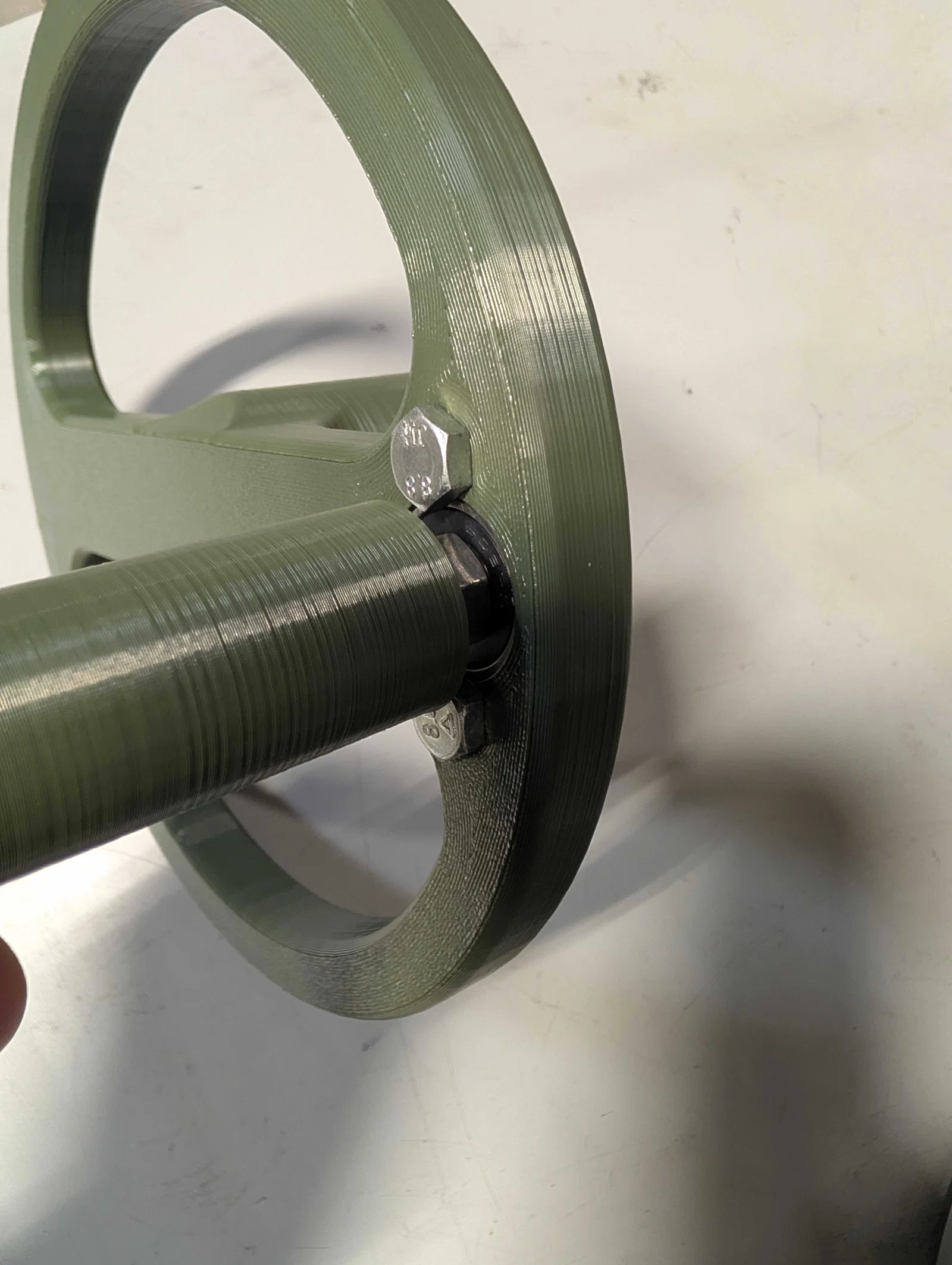

Đai ốc | Bạc đạn | Đai ốc | Đai ốc | Phần tay cầm in 3D

Việc dùng hai đai ốc là để tạo khoảng hở cho hai bu lông M6 giữ bạc đạn.

Lời khuyên chân thành là anh em nên in bằng nhựa cứng, đừng dùng PLA và để infill 100% cho phần bánh xe nhé. Đầu hex khớp vào trục vít me sẽ bị mòn theo thời gian nếu nhựa không đủ cứng. Mình in bằng ASA thấy rất ổn, anh em dùng PETG cũng được. Nếu dùng PA6 hoặc PA12 thì có khi còn cứng tới mức không cần tháo ra để siết lại bằng cờ lê thật nữa đó.
