Kẹp ống thông hơi cho Mazda NA Miata
Kẹp ống thông hơi nắp quy-lát cho dòng Mazda NA Miata (bản ống cao su nguyên khối). Thiết kế tối ưu để in 3D, kích thước 16mm, khuyến khích in bằng nhựa chịu nhiệt như ASA, PC hoặc PA.
Mô tả

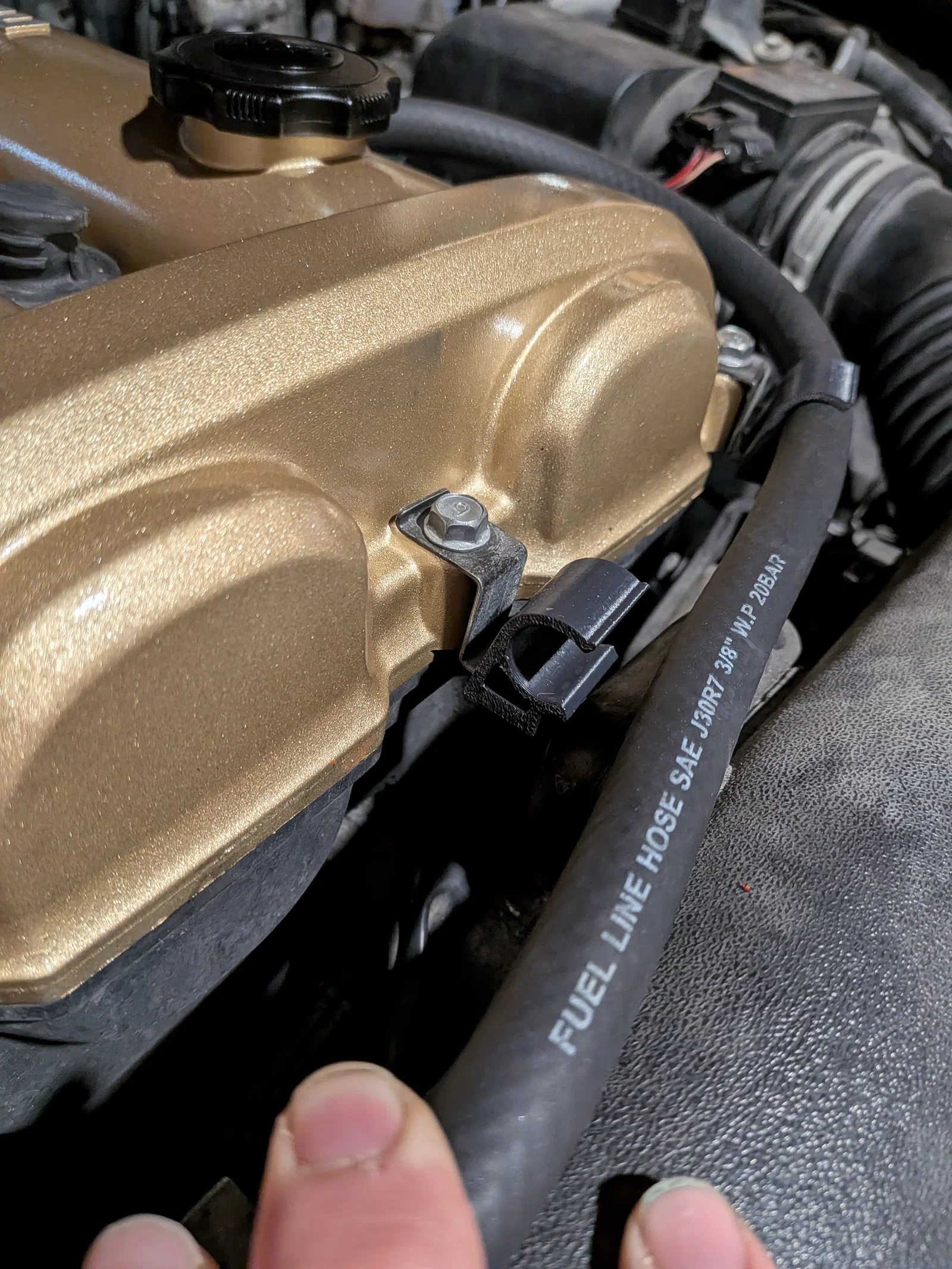

Chiếc Miata của mình sử dụng ống cao su nguyên khối thay vì ống kim loại mạ chrome với 2 đoạn ống nối, và mấy cái kẹp cũ đã bị gãy hết rồi. Mình đã thiết kế lại dựa trên mẫu cũ và có vài chỉnh sửa để dễ in hơn. Ống thông hơi trên xe mình đo được là 16mm, nên cái này mình làm kích thước vừa khít với nó.

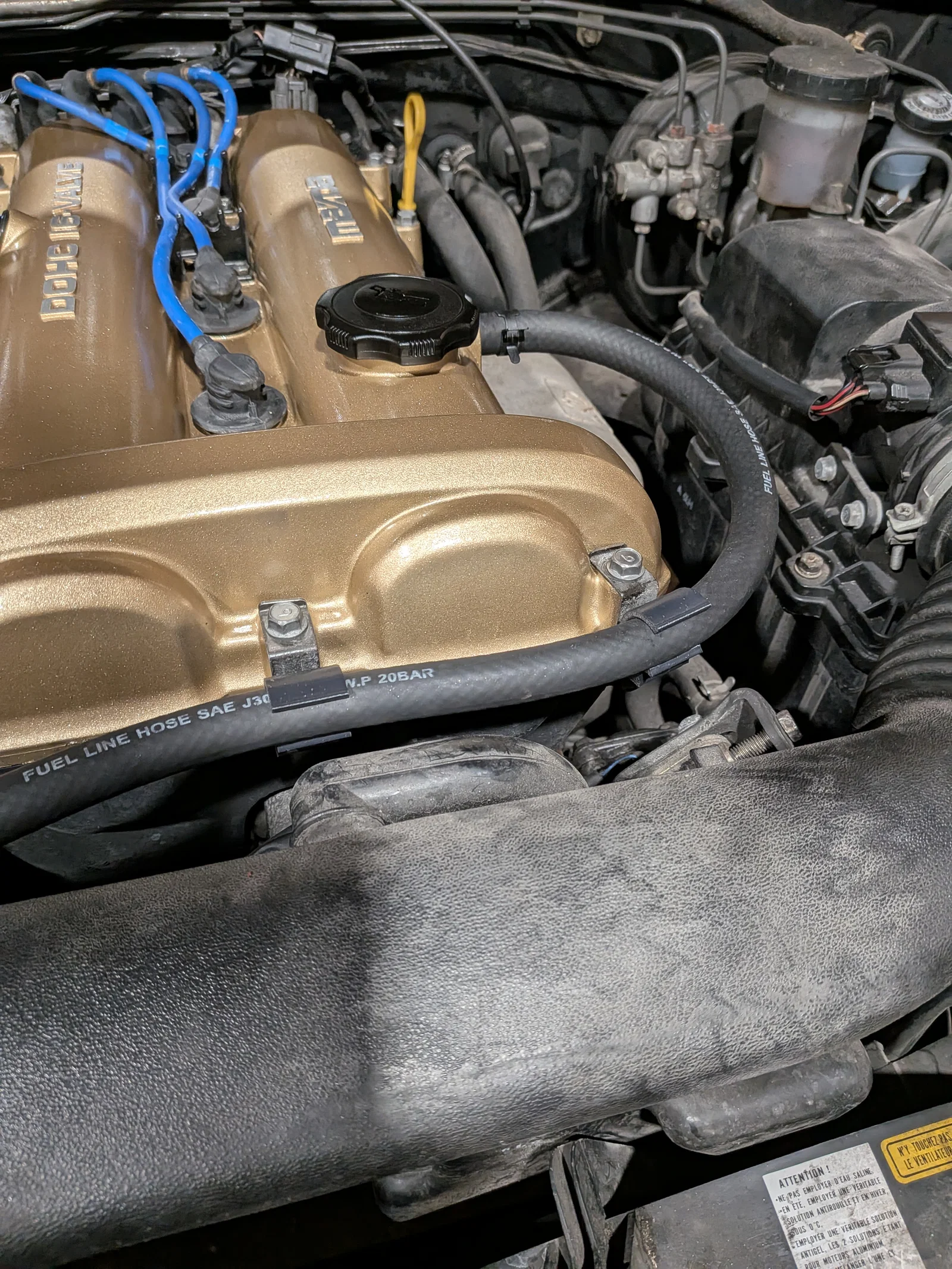

Vì bộ phận này gắn trên nắp quy-lát (valve cover) và nằm ngay phía trên cổ góp xả (exhaust manifold), các bạn nhớ in bằng vật liệu chịu nhiệt tốt như ASA, PC, hoặc PA nhé.
Mình không thể làm kiểu ngàm snap-fit giống như kẹp zin được, nên mọi người hãy dùng thêm ốc 3x10 SHCS hoặc BHCS để cố định nó lại cho chắc chắn nhé.
