Đế giữ cảm biến Charybdis cho PCB siderakb PWM 3610

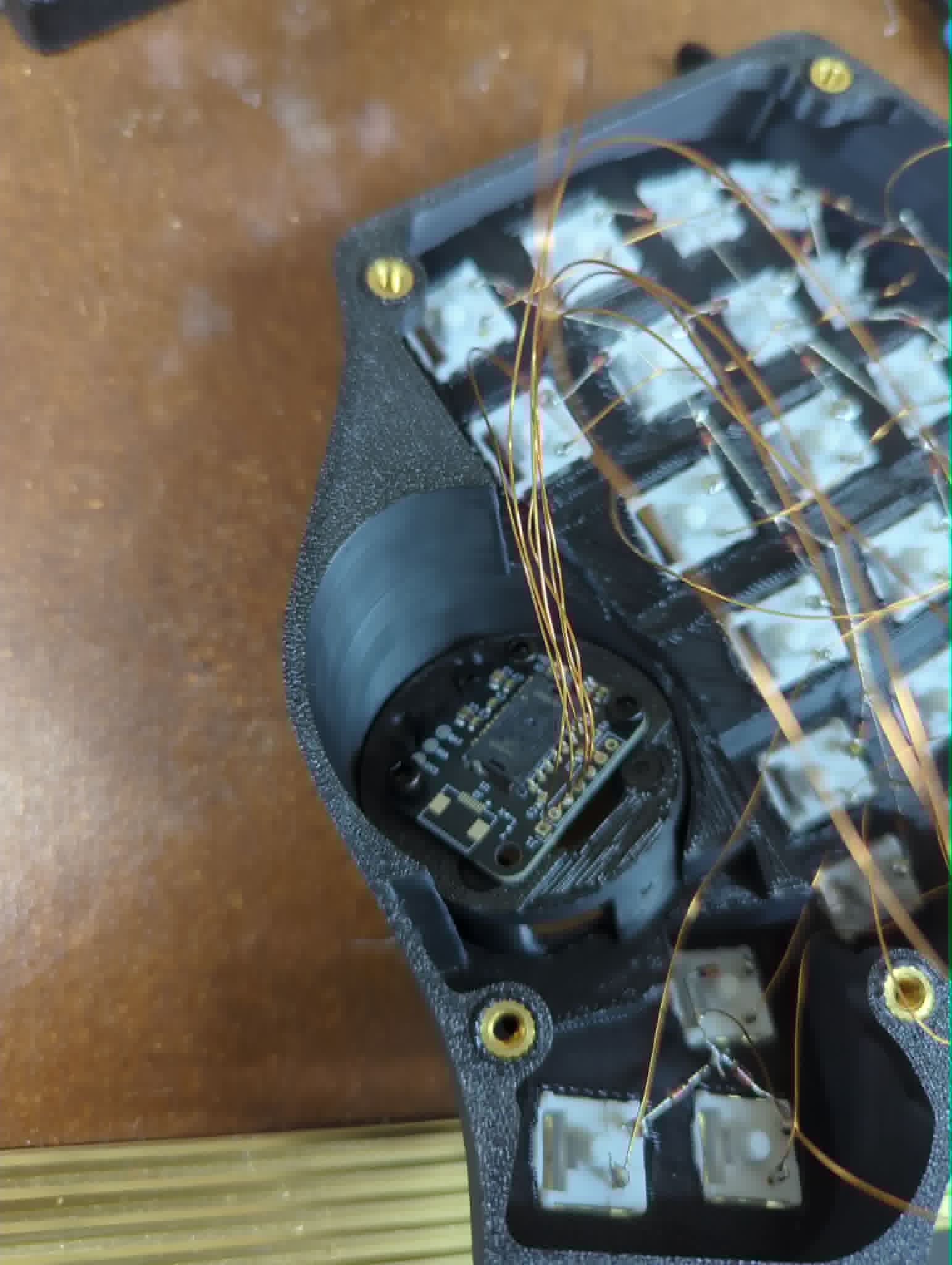

Đây là mẫu đế giữ cảm biến Charybdis đã được tùy chỉnh để lắp vừa với PCB siderakb PWM 3610 / 3360. Thiết kế yêu cầu sử dụng 3 ốc M3 heatsert với thông số lỗ 4mm x 4mm, hỗ trợ tốt cho các dòng PCB cảm biến phổ biến cho bàn phím Charybdis.
Mô tả
Đây là bản remix của đế giữ BTU Charybdis để lắp vừa cho PCB siderakb PWM 3610 / 3360.
Cần dùng 3 ốc M3 heatsert, các lỗ có đường kính 4mm và sâu 4mm, loại heatsert nào vừa kích thước này đều dùng được.
File gốc: https://github.com/Bastardkb/Charybdis/blob/main/files/mods/btu/adapter_btu_bottom_v32.stl
Phù hợp với các loại PCB này: https://github.com/siderakb/pmw3610-pcb
Có thể dùng được với loại này luôn, nhưng lỗ ốc phía dưới sẽ không khớp và tâm quang học sẽ bị lệch 1.5mm: https://github.com/siderakb/pmw3360-pcb/tree/main/pmw3360_pcb_pinheader
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
