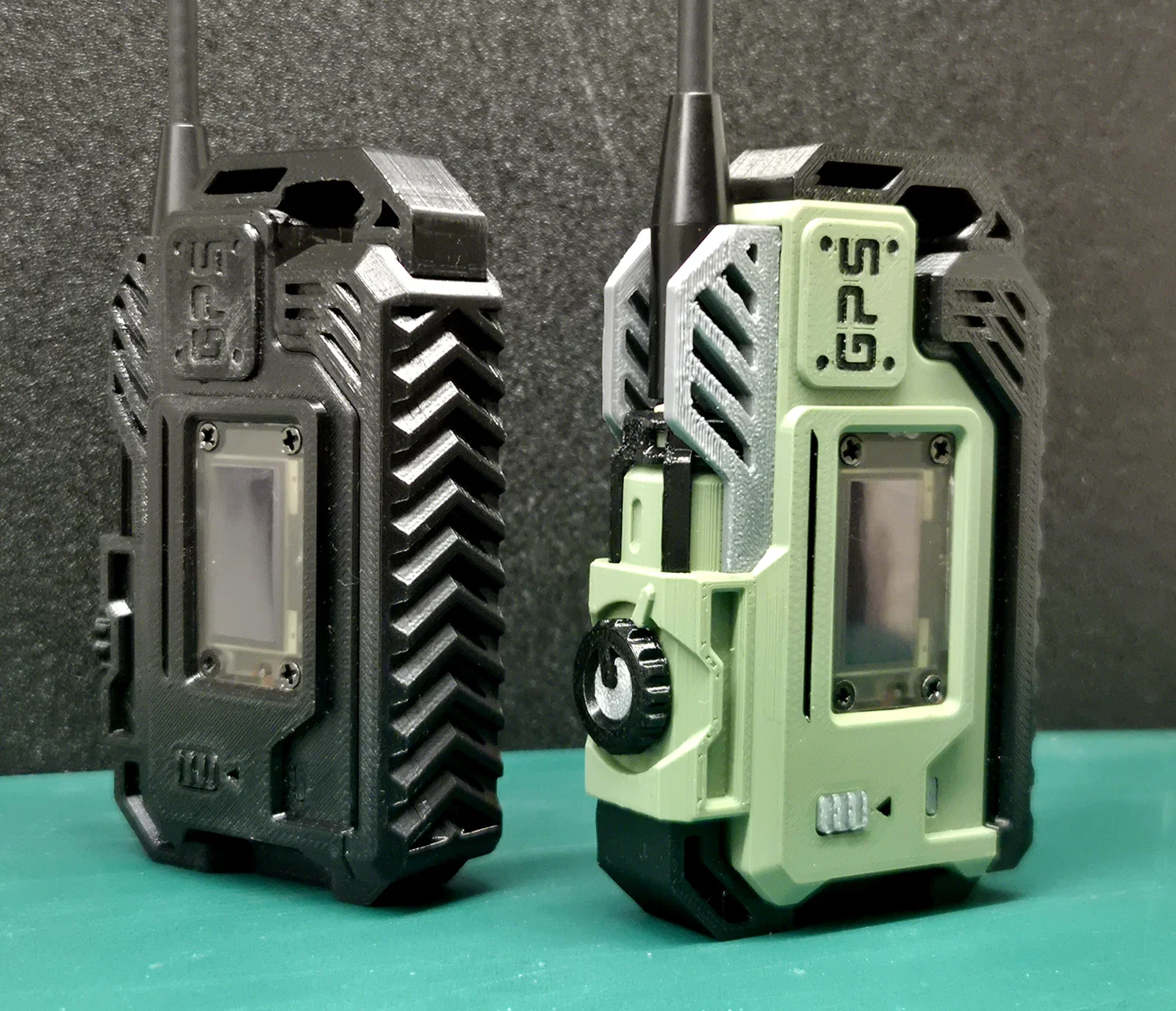

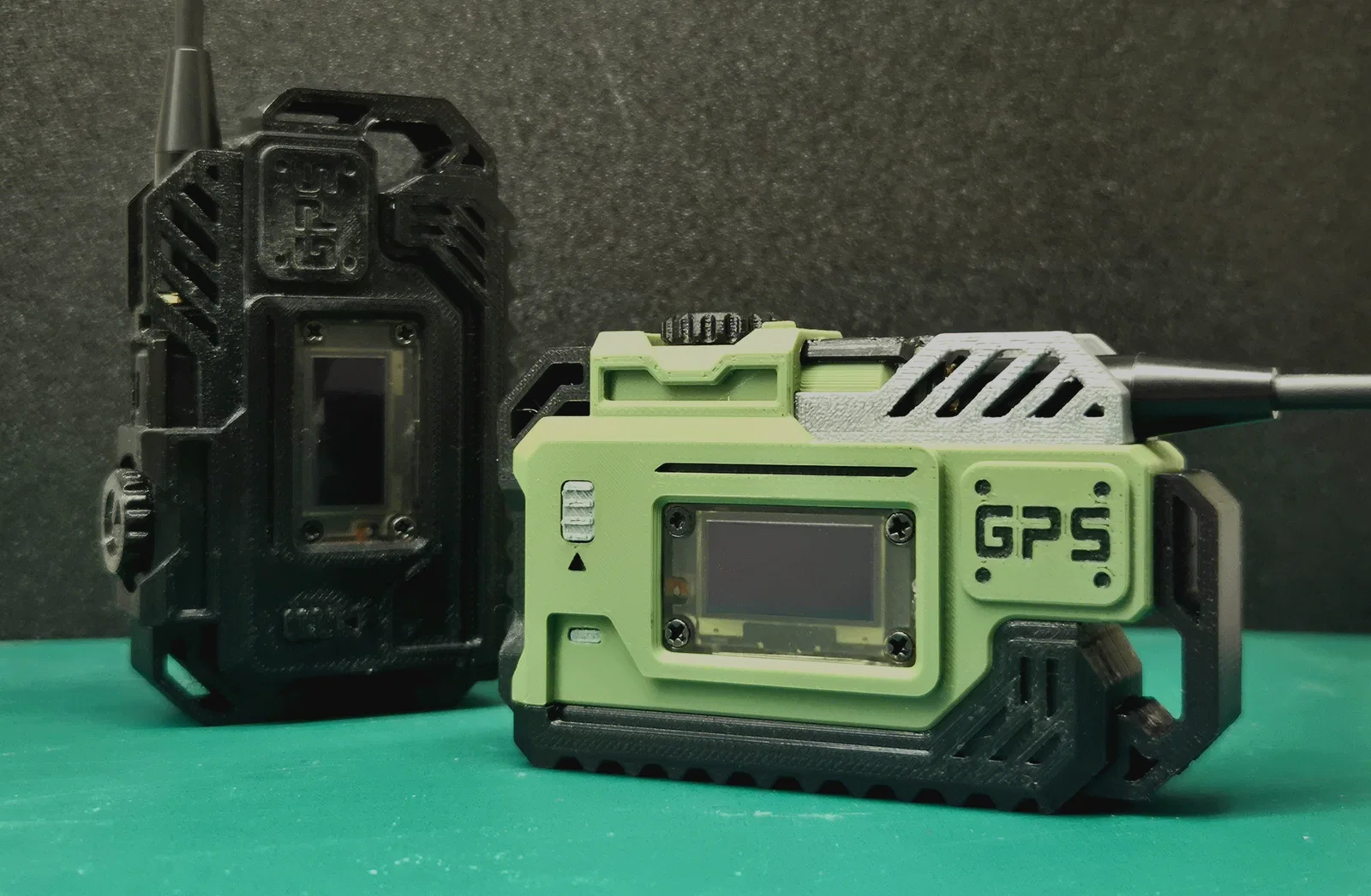

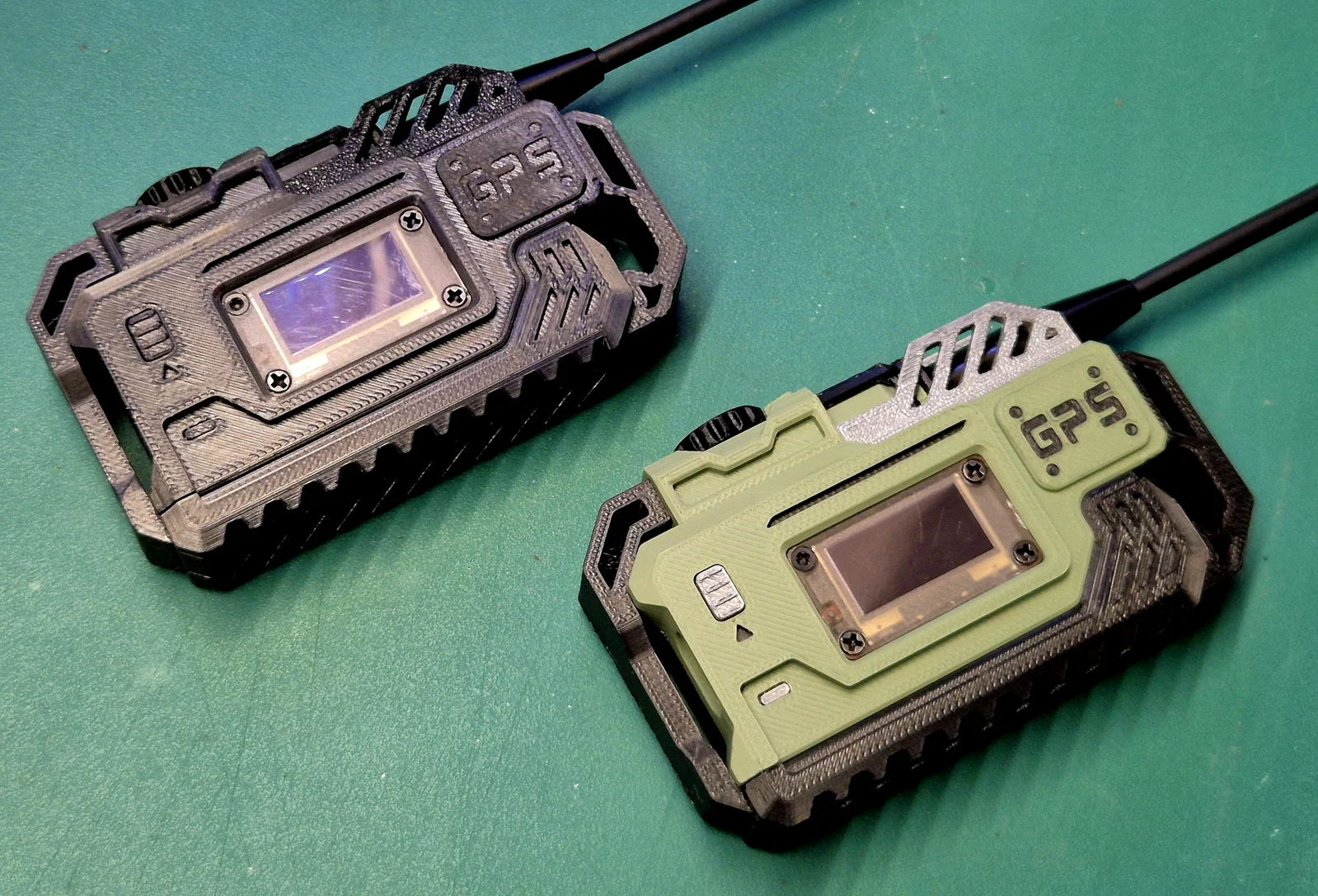

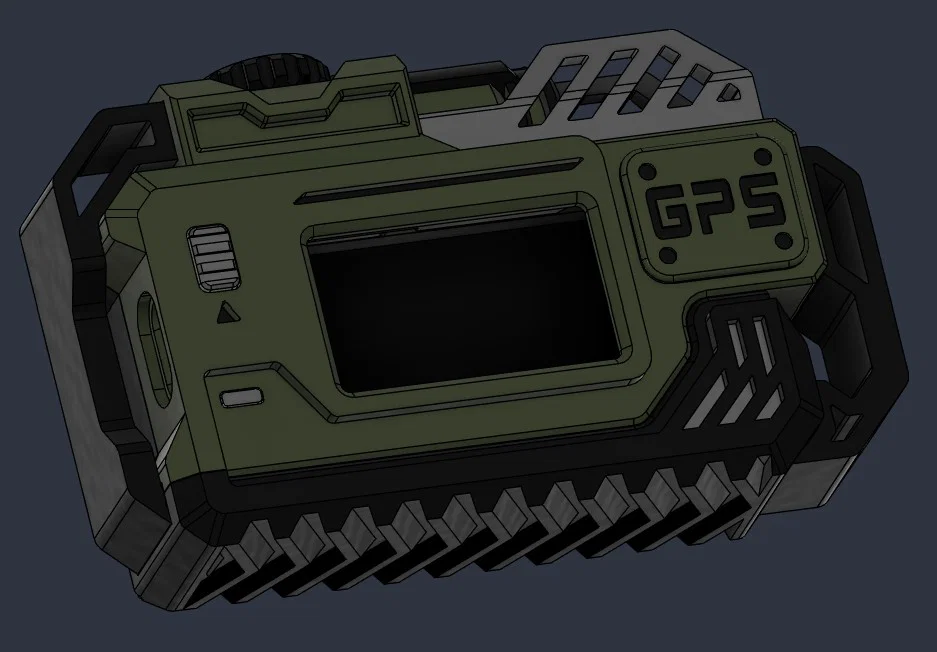

Vỏ bảo vệ Heltec V4 tích hợp công tắc

In ấn:

Cần dùng support. Mình khuyên bạn nên tận dụng tính năng cầu (bridge) bất cứ khi nào có thể, vì một số chi tiết nhỏ sẽ rất khó để gỡ support ra.

Được in bằng PETG/PLA với đầu phun 0.4mm và chiều cao lớp in 0.1mm.

Thay đổi màu nhựa sau 21mm cho các chi tiết và chuyển về màu nền sau 21.6mm. Mình chọn cách sơn thủ công để không thấy đường chỉ trên các góc vát (chamfer).

Mẹo lắp ráp:

1. Hàn microswitch nối tiếp vào dây đi kèm* khoảng 20mm tính từ cực dương của đầu nối. Công tắc cơ vẫn hoạt động ngay cả khi không lắp microswitch, nên việc gắn thêm công tắc là tùy chọn.

2. Cắt bớt cần gạt của microswitch để nó không bị lồi ra ngoài cạnh khi đóng lại.

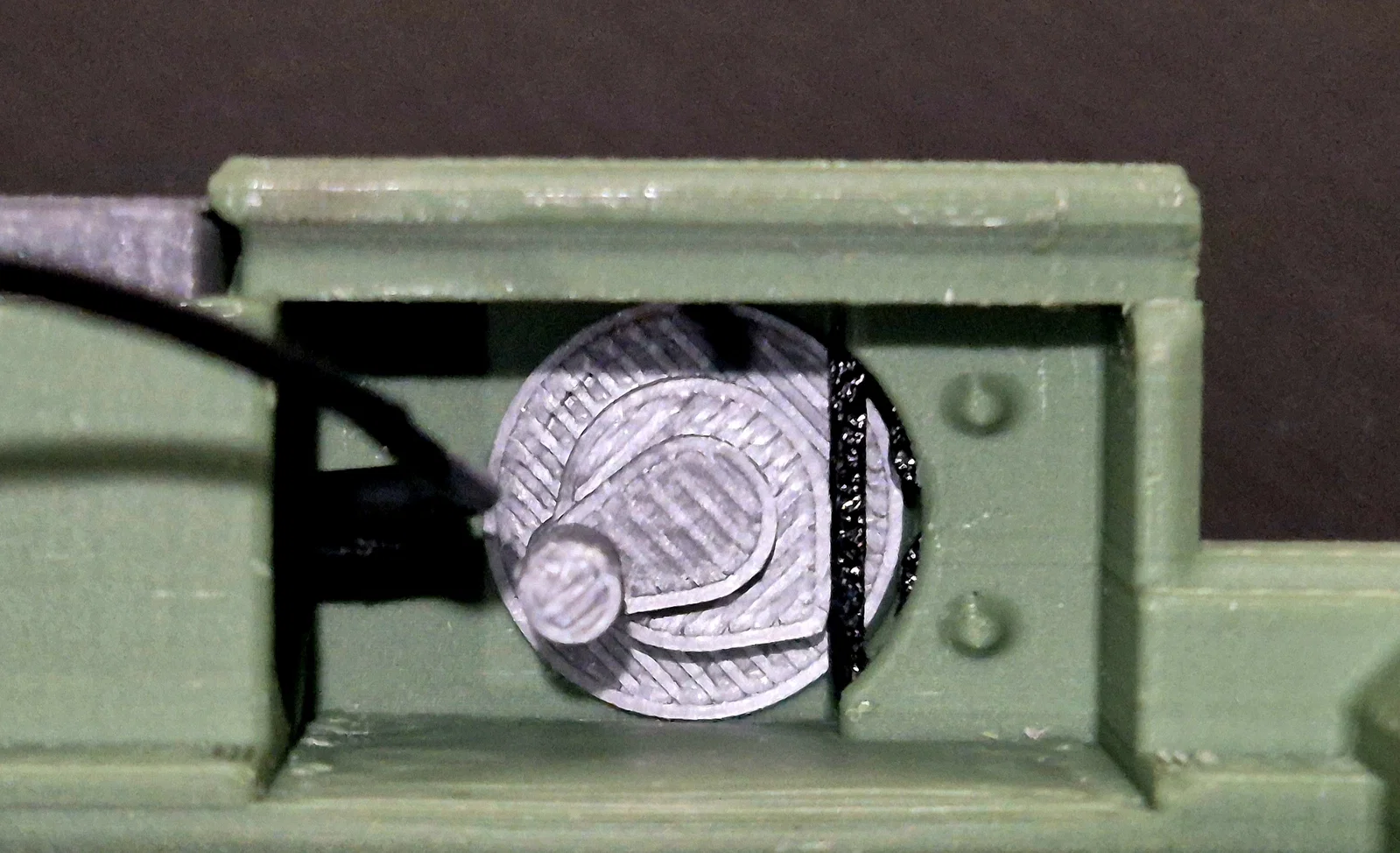

3. Lắp các linh kiện vào vỏ trước theo thứ tự: Lò xo -> Đầu nối ăng-ten -> Trục công tắc (cần nén lò xo lại) -> Microswitch và miếng chèn đã in (cùng lúc) -> Các nút bấm.

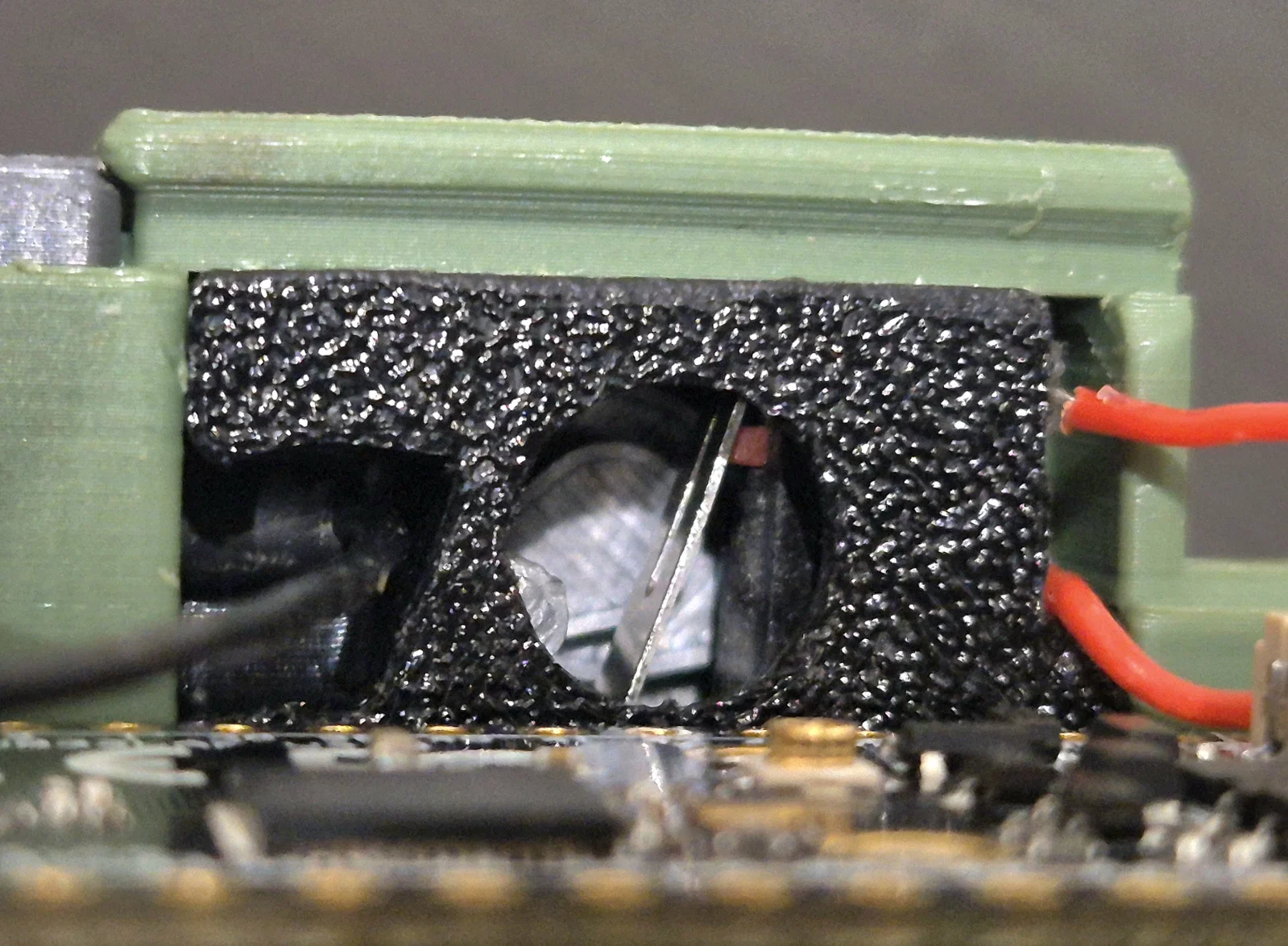

4. Trước khi gắn núm xoay vào trục công tắc, hãy kiểm tra xem lò xo có đẩy trục nén hoàn toàn vào microswitch và giữ chặt trục tại chỗ hay không. Nếu lực không đủ, hãy hơ nóng lò xo và kéo giãn nhẹ.

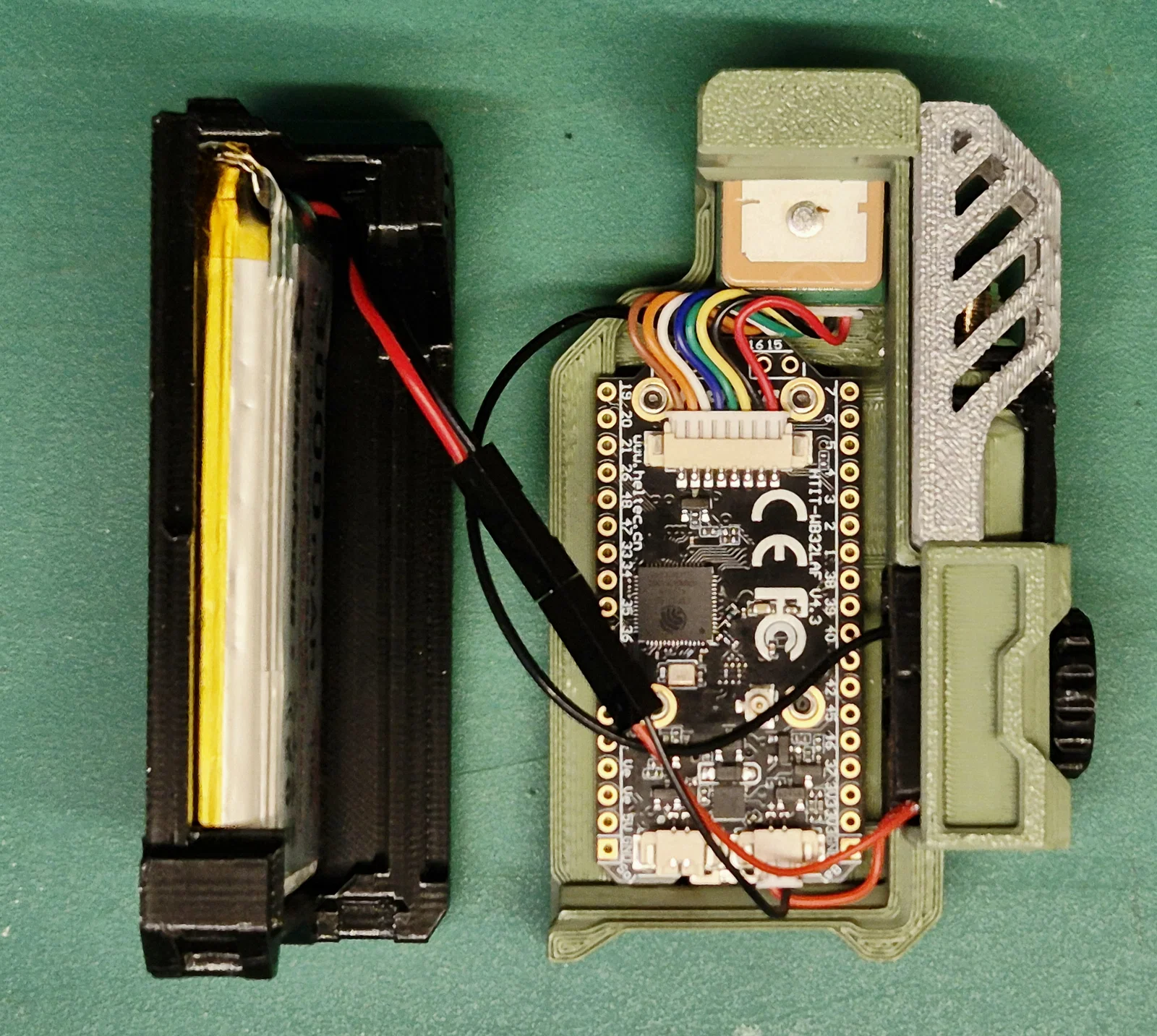

5. Sau đó kết nối công tắc, cáp ăng-ten và GPS vào bộ điều khiển.

6. Lắp mô-đun GPS, sau đó đến bộ điều khiển, ưu tiên đưa đầu USB-C vào trước.

7. Mình đã dùng đầu nối Dupont 2 chân cho pin vì chúng mỏng và mình có sẵn. Dù chúng không khóa chặt với nhau nhưng bên trong vỏ không có nhiều khoảng trống để bị tuột ra.

8. Có khe hở 0.1mm giữa các khớp nối. Mọi thứ được thiết kế để lắp ráp dạng khớp nối (snap-fit). Bạn có thể cần vệ sinh sơ qua một chút.

9. Chốt cài ở thanh bên phải cần được làm lỏng sau khi in.

10. Các chi tiết trang trí xung quanh ăng-ten có thể dán keo để chắc chắn hơn.

*Heltec WiFi LoRa 32 V4 đi kèm với dây đã được bấm sẵn đầu nối JST-PH 1.25.
