Hộp đựng mũi khoan - Amana Tool AMS-620 Master Countersink Set

Remix từ Hộp Công Cụ Miễn Phí Dành Cho Người Dùng Việt Nam Tác giả Whity

Tác giả 3DTomFoolery_3115820

Lượt tải
3
Lượt coi
72

File 5 83,5 MB

  • Seal_1784369793.stlSTL · 120,3 KB
  • Latch_1784369794.stlSTL · 1.021,1 KB
  • Plate_1784369795.stlSTL · 7,6 MB
  • Box_1784369797.stlSTL · 36 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

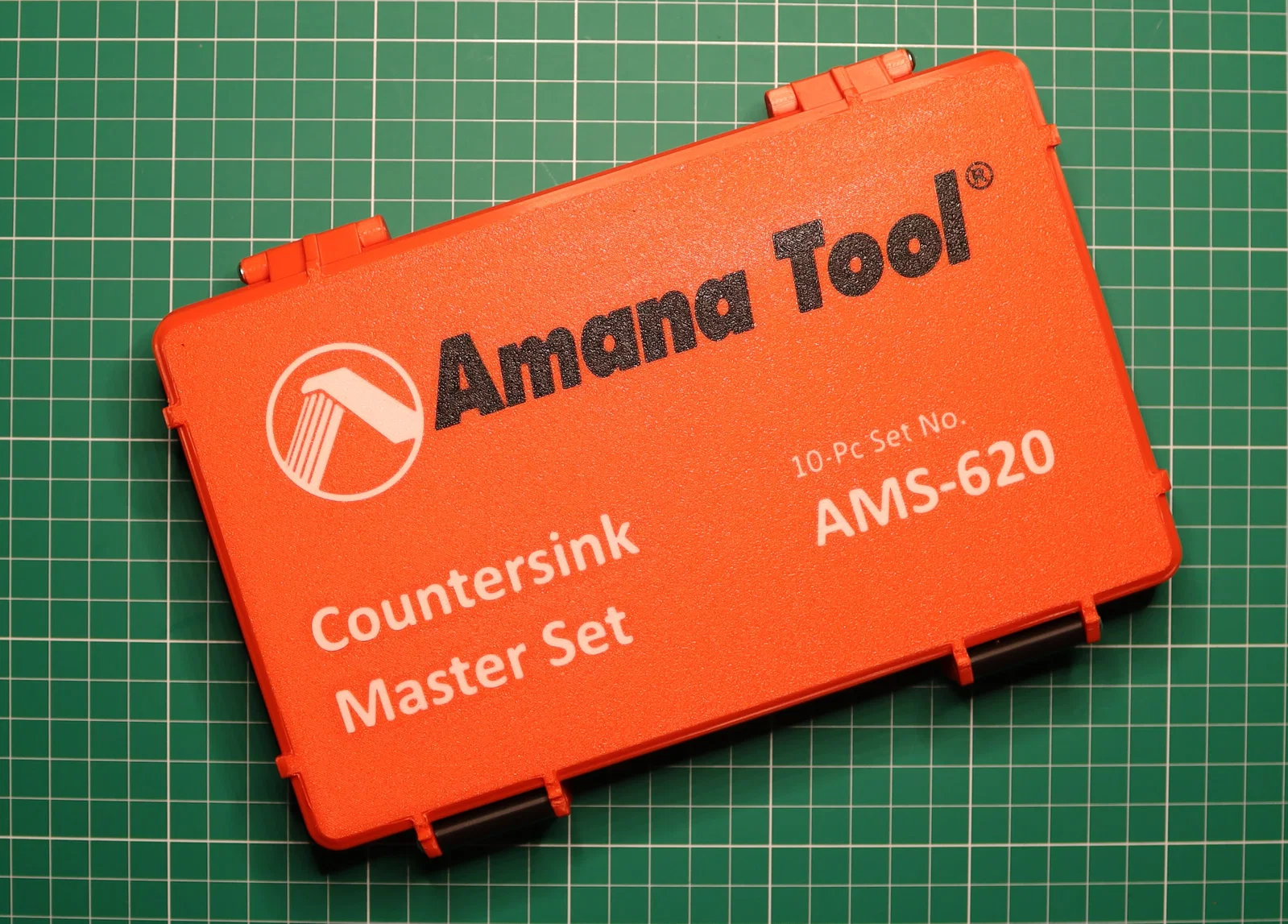

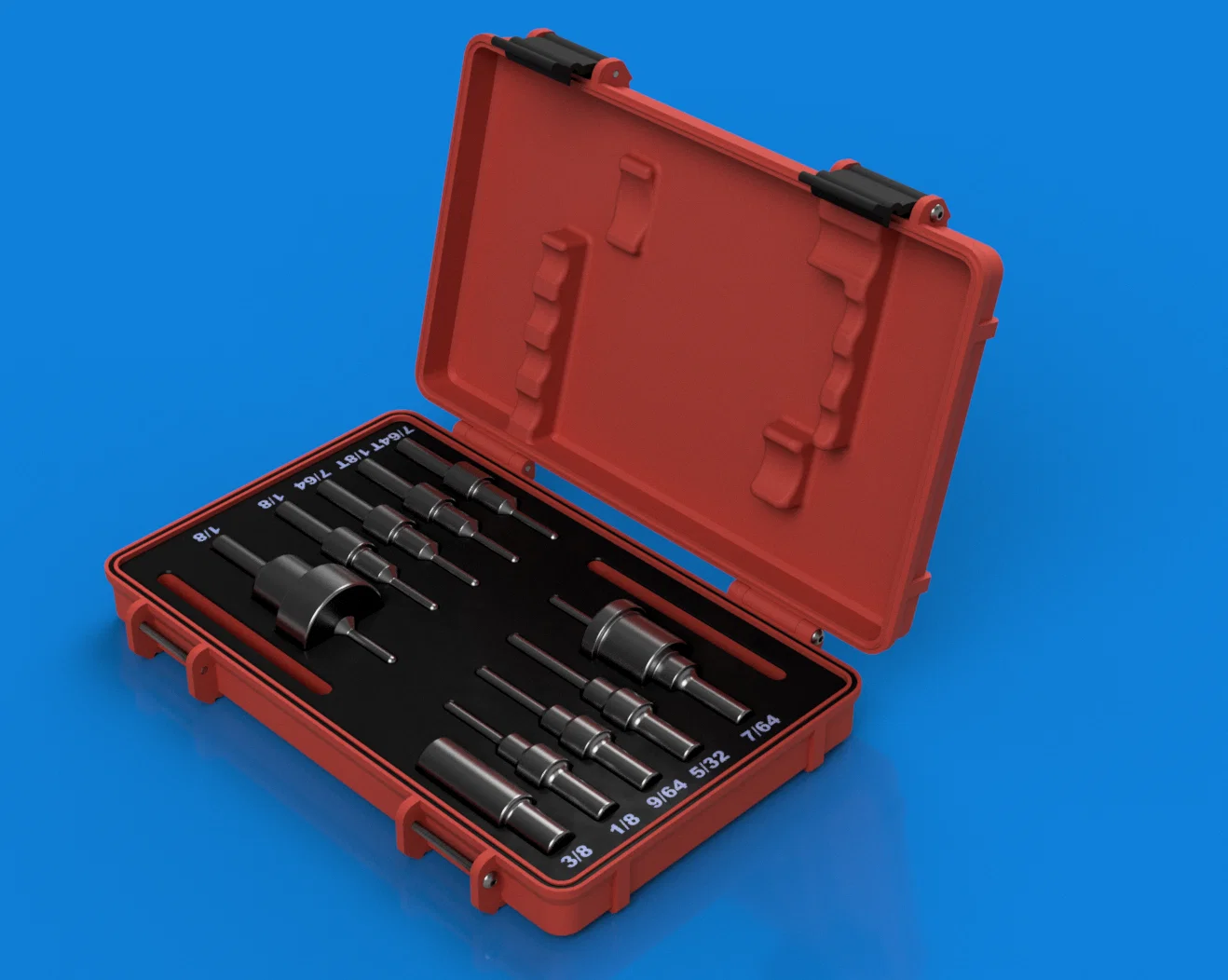

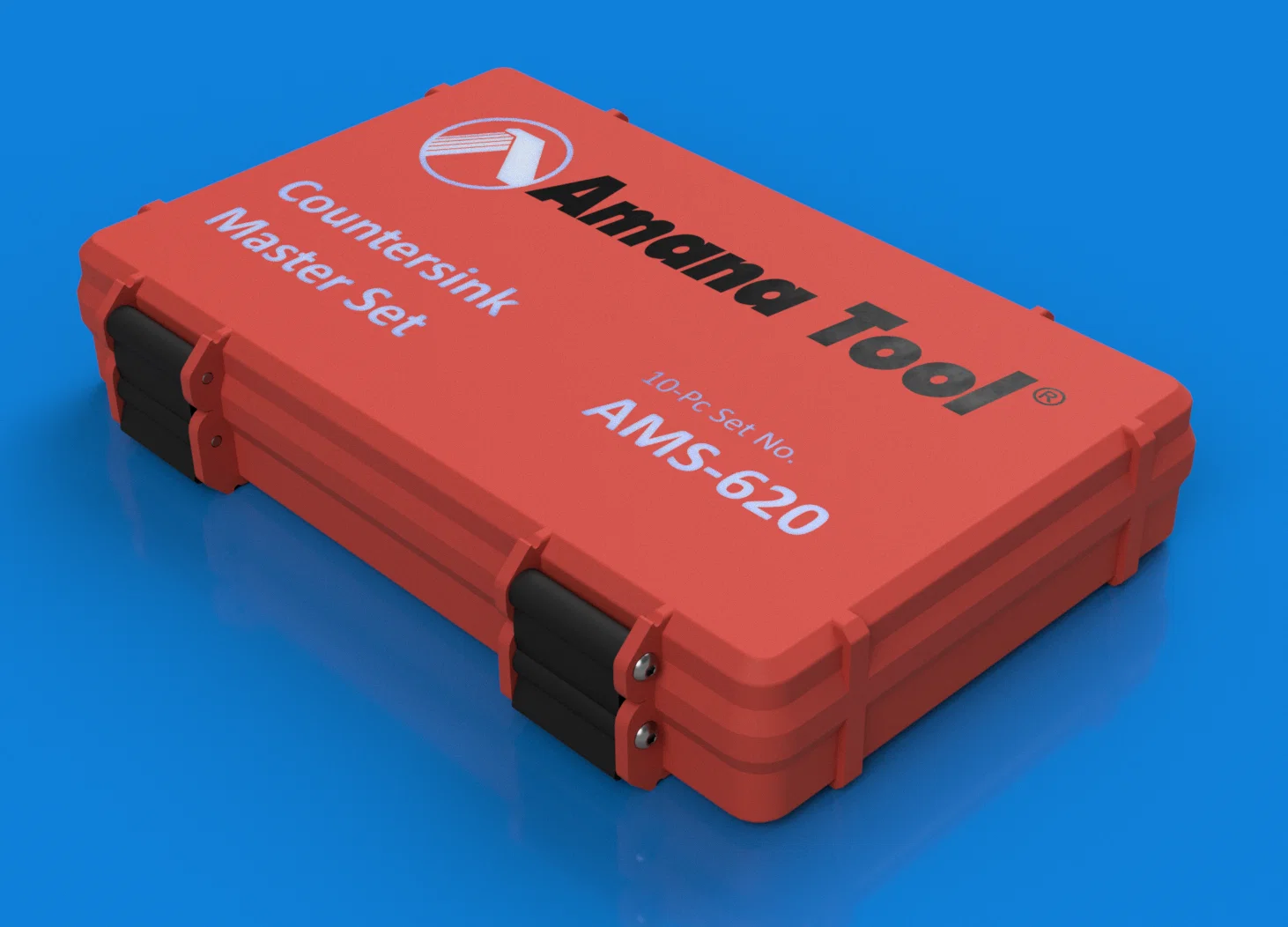

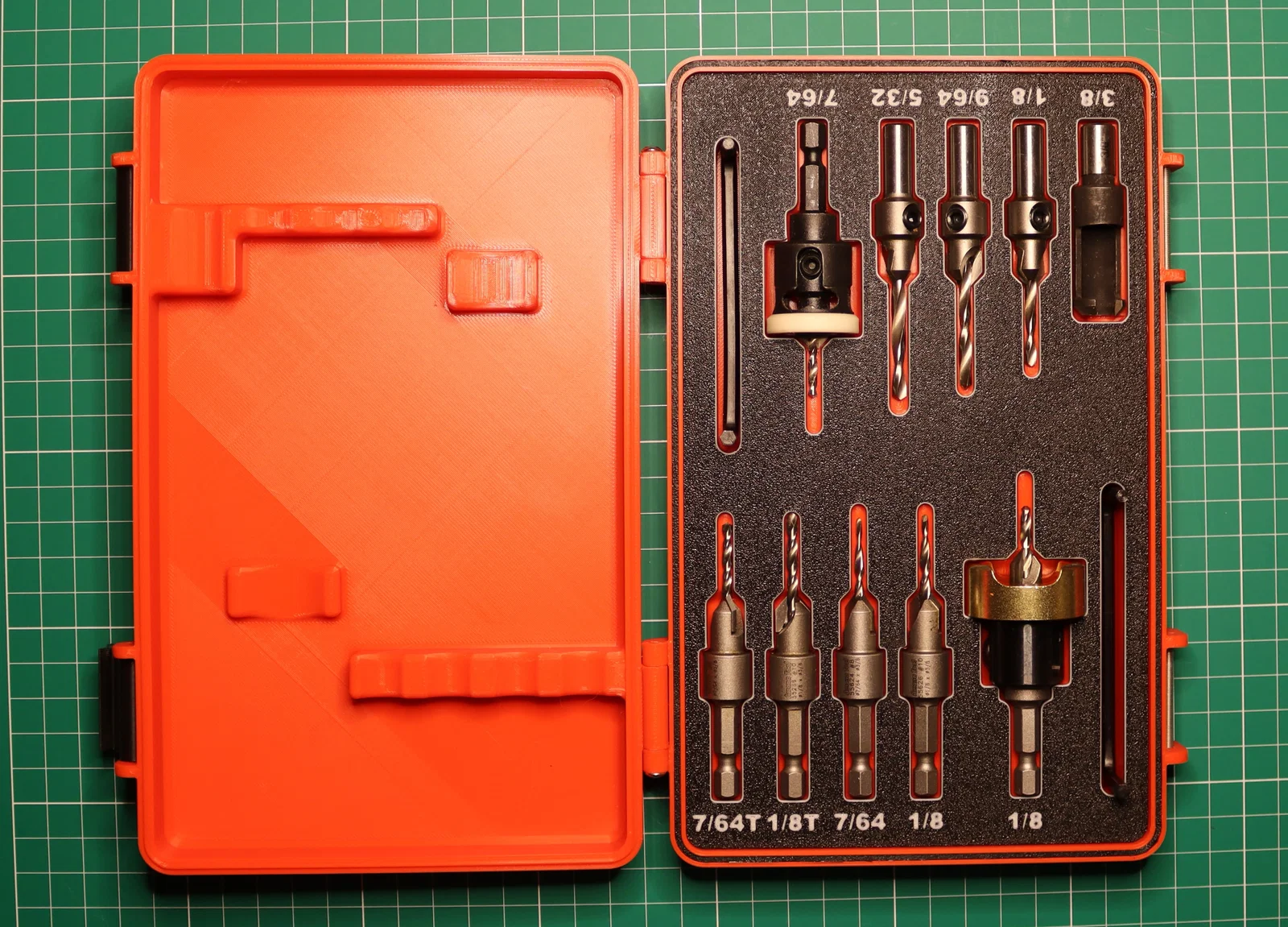

Đây là hộp đựng các mũi khoan và cờ-lê đi kèm trong bộ Amana Tool AMS-620 Countersink Master Set.

Như đã đề cập, đây là một thiết kế kết hợp từ các mẫu đã ra mắt trước đó, vốn cần phải chỉnh sửa rất nhiều để đạt được kết quả mong muốn.

Khuyến nghị khi in:

Chất liệu: Dùng PLA cho toàn bộ các phần, riêng phần ron làm kín (seal) thì cần dùng TPU hoặc một loại vật liệu dẻo tương tự (tùy bạn lựa chọn).

Chiều cao lớp in (Layer Height): 0.16 mm hoặc 0.20 mm

Đầu phun (Nozzle): 0.4 mm (chủ yếu để đảm bảo độ nét của văn bản và hình ảnh trên bề mặt).

Số lượng vách (Walls): 3

Mật độ lấp đầy (Infill Density): 15%

Độ dày lớp trên & dưới: ~0.6 mm hoặc 3-4 lớp

Trình tạo vách: Arachne

Thứ tự vách: outer/inner (ngoài trước/trong sau)

Hỗ trợ (Supports): Không cần thiết

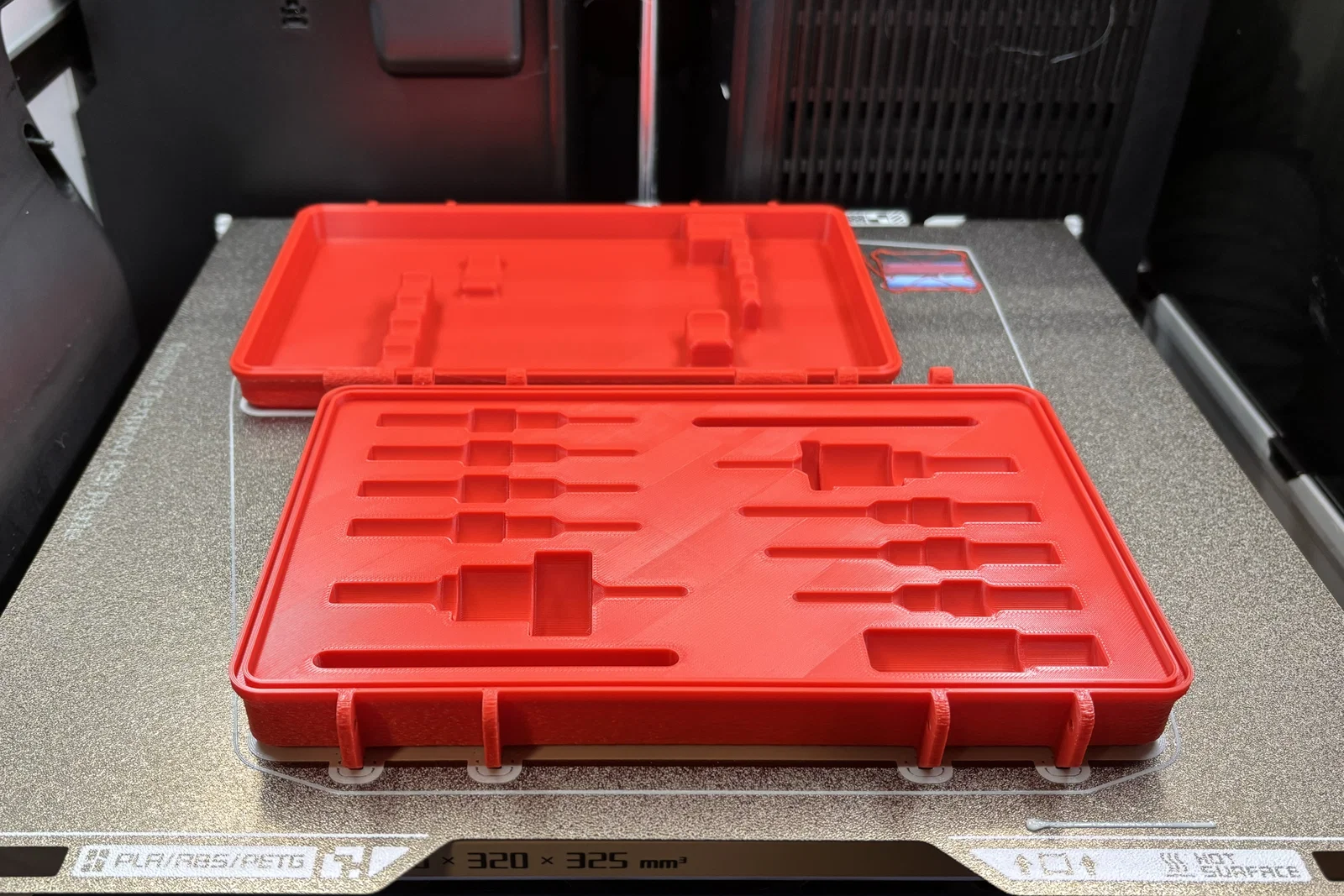

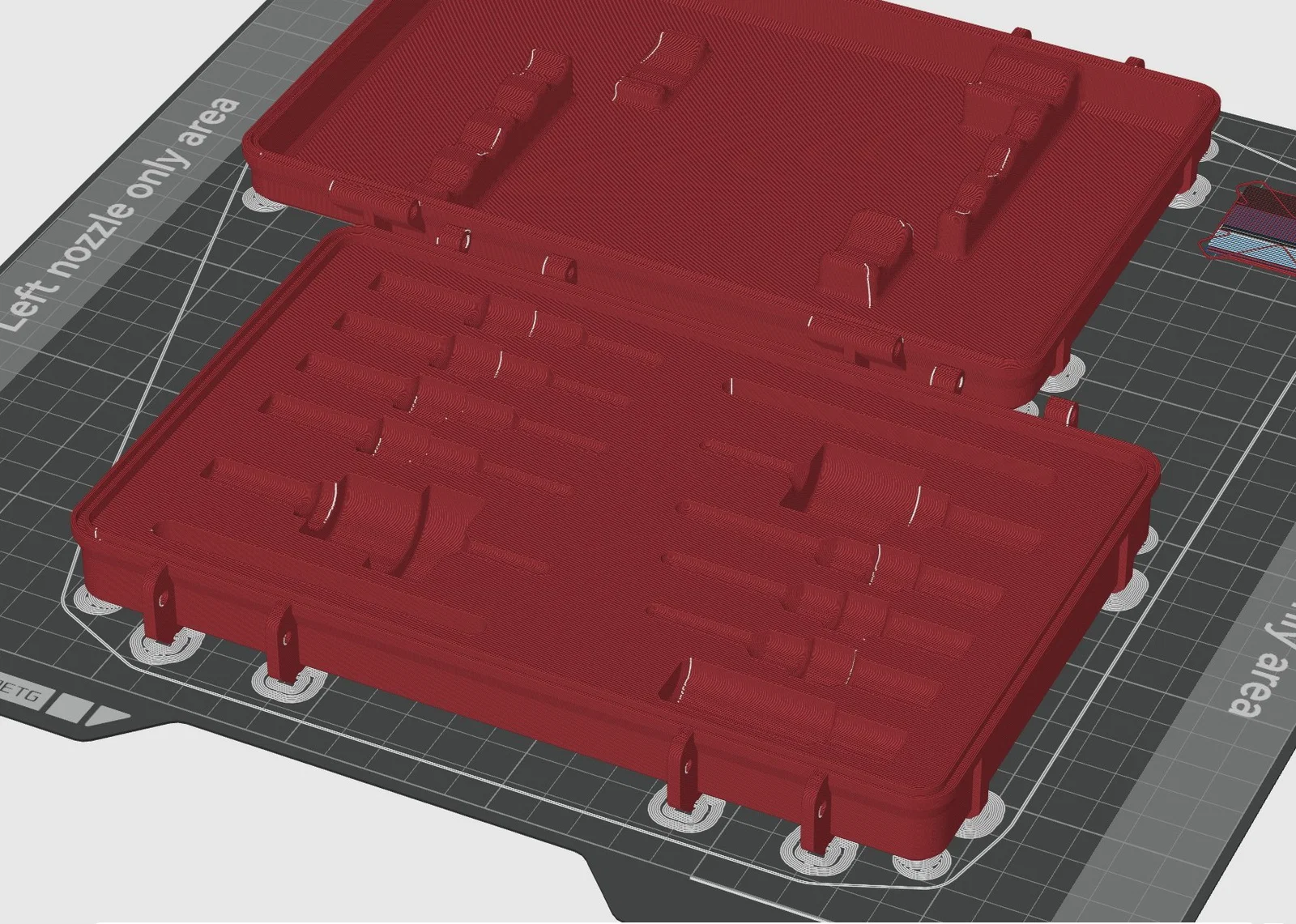

Nên dùng Lilly Pads (miếng đệm) trên phần thân hộp và nắp ở các vị trí gân, bản lề và chốt để cải thiện chất lượng in. Xem hình ảnh đính kèm để biết chi tiết.

Đối với các chốt (Latches), hãy đặt nằm trên cạnh bàn in và sử dụng brim để giữ chắc.

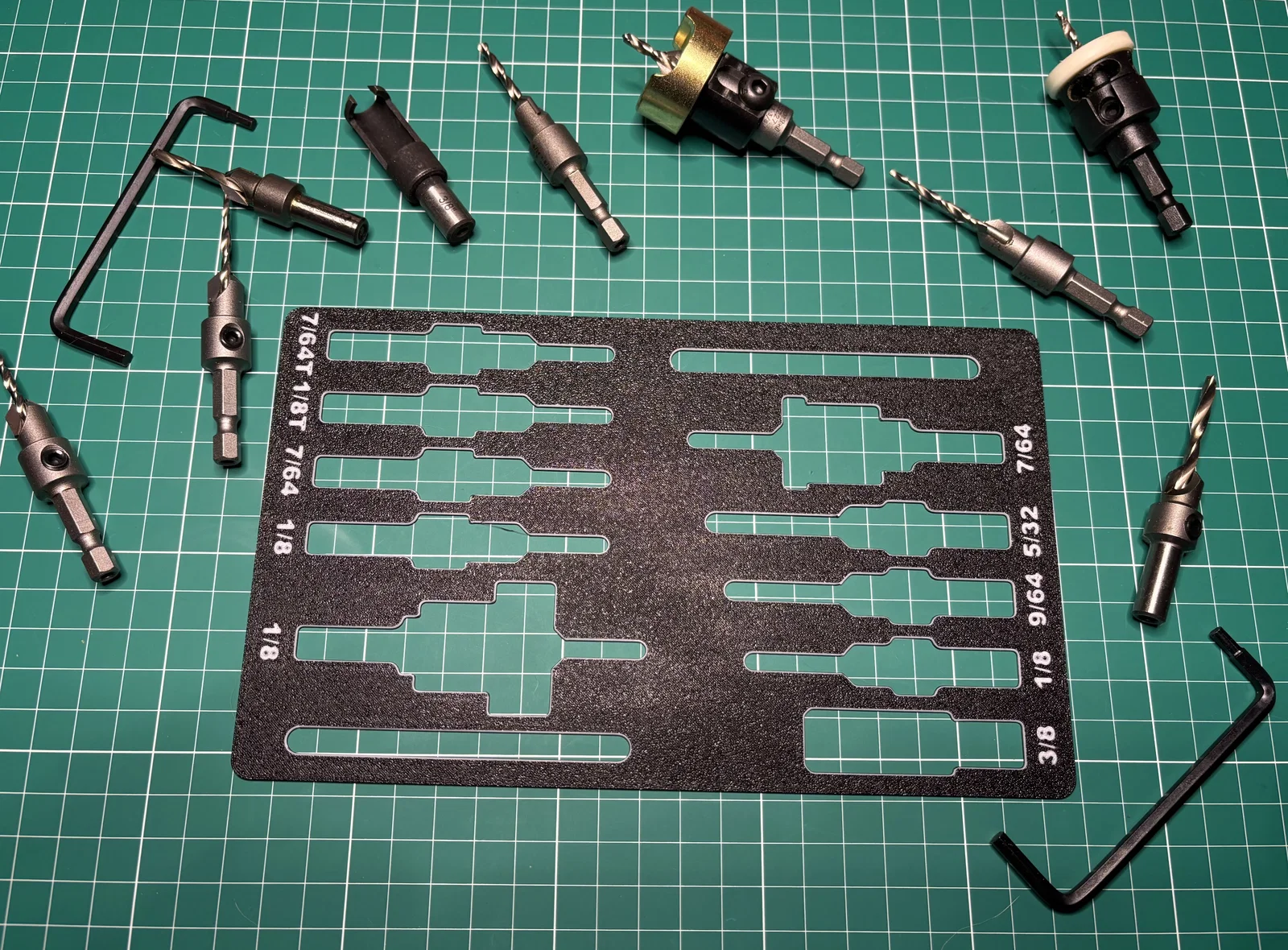

Tấm lót (Plate) được dán vào bên trong phần thân hộp. Tấm lót này được thêm vào để tạo độ tương phản và tận dụng độ nét của chữ khi in úp mặt xuống bàn in.

Nếu bạn không muốn giữ logo hoặc hình lá cờ ở dưới đáy hộp, trong phần mềm slicer, hãy sơn đè màu của chúng giống với màu nền của hộp. Việc này sẽ giúp giảm thiểu tối đa các lỗi hiển thị.

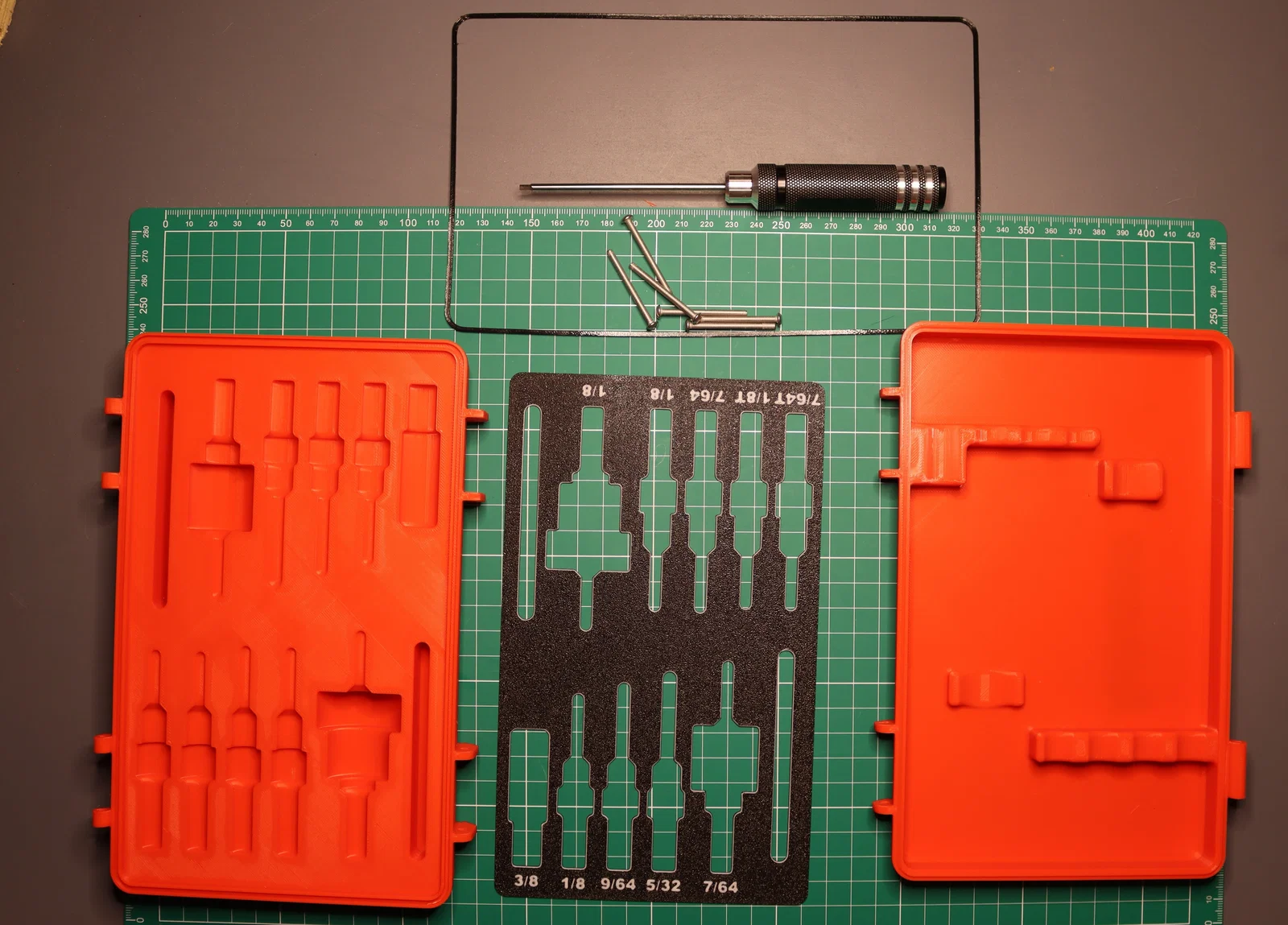

Phần cứng duy nhất cần chuẩn bị là (6) ốc vít máy M3-0.5 x 35 mm. Tôi chọn loại ốc vít đầu trụ bằng thép không gỉ (Stainless Steel Button Head Cap Screws - BHCS). Tuy nhiên, bạn có thể chọn thép đen oxit hoặc ốc đầu chìm (Socket Head Cap Screws - SHCS) tùy theo ý thích.

Mô hình này và/hoặc các sản phẩm được tạo ra từ mô hình này không được phép bán vì mục đích thương mại dưới bất kỳ hình thức nào.
