Đồ gá cắt phôi bút gỗ ghép mảnh (Segmented Pen Blank Slabbing Jig)

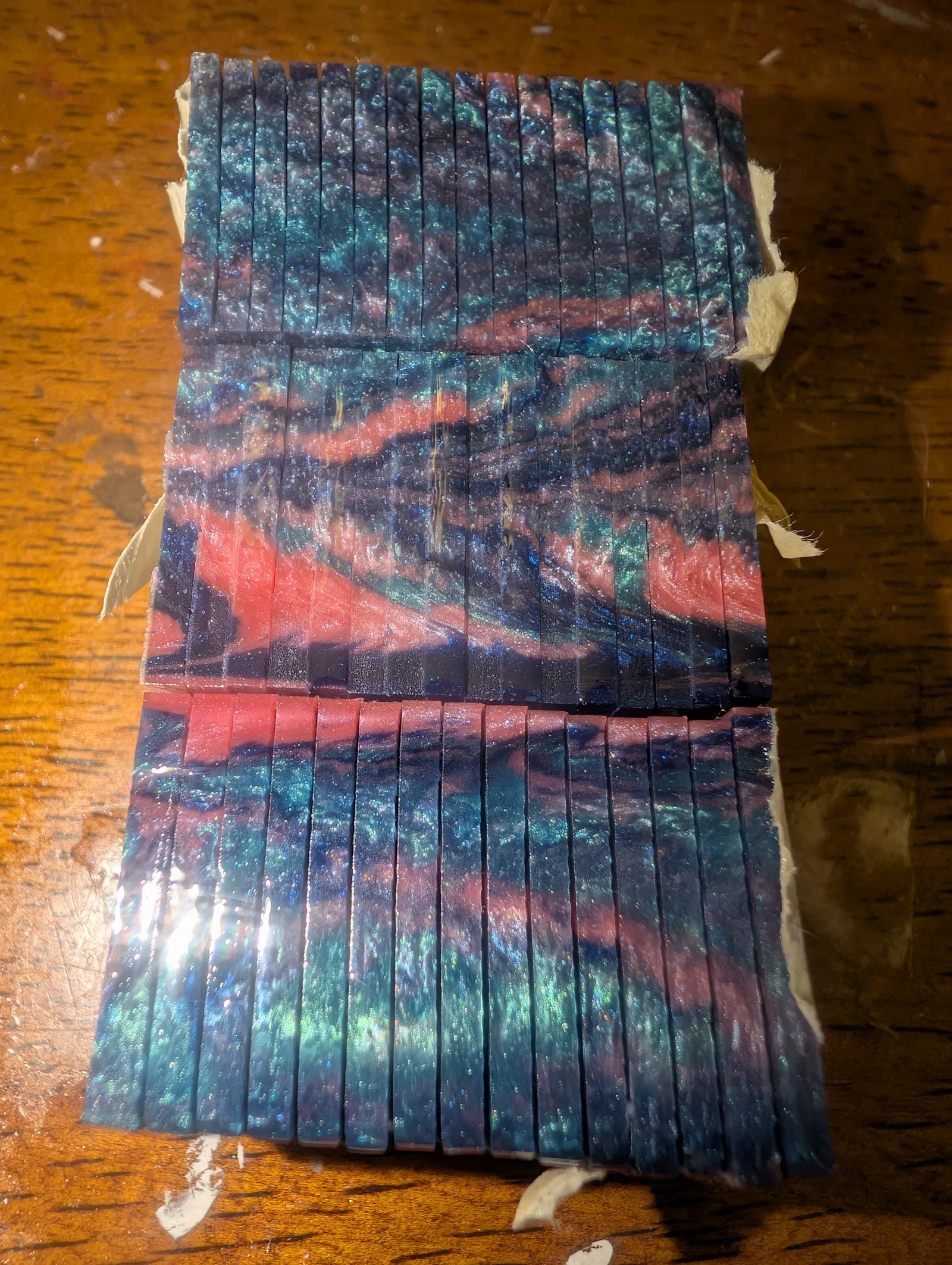

Tôi dùng cái jig này rất nhiều! Nếu bạn thường làm phôi bút gỗ (pen blank) ghép mảnh và cần cắt các lát có độ dày đồng nhất (ví dụ như làm họa tiết xương cá hoặc các chi tiết trang trí), thì đây chính là thứ bạn cần.

In ấn: Tốt nhất là in tất cả các linh kiện bằng nhựa PETG, mật độ lấp đầy (infill) 25% kiểu gyroid, 5 lớp tường (wall loops). Điều này sẽ giúp jig cứng cáp, ít bị biến dạng, nhất là ở các bề mặt tiếp xúc cần chịu lực trong quá trình cưa.

Lắp ráp:

1. Bạn cần chuẩn bị một miếng ván ép (plywood) và gắn thanh trượt rãnh miter (miter slot runner) để định vị jig vào máy cưa. Tôi thường dùng thanh trượt nhựa cho tiện, nhưng nếu cần gấp, bạn có thể dùng thanh t-slot dư thừa cũng không sao.

2. Mô hình này được thiết kế để sử dụng một bộ bu lông 1/4"-20, vòng đệm và đai ốc tiêu chuẩn cho cụm núm vặn/chặn (knob/stopblock/base). Loại dài 1-1/4" là dùng ổn. Hãy lắp cụm này trước và đảm bảo nó di chuyển trơn tru vì sau khi bắt vít jig vào đế gỗ ở bước 1, bạn sẽ không thể lấy bu lông ra được nữa.

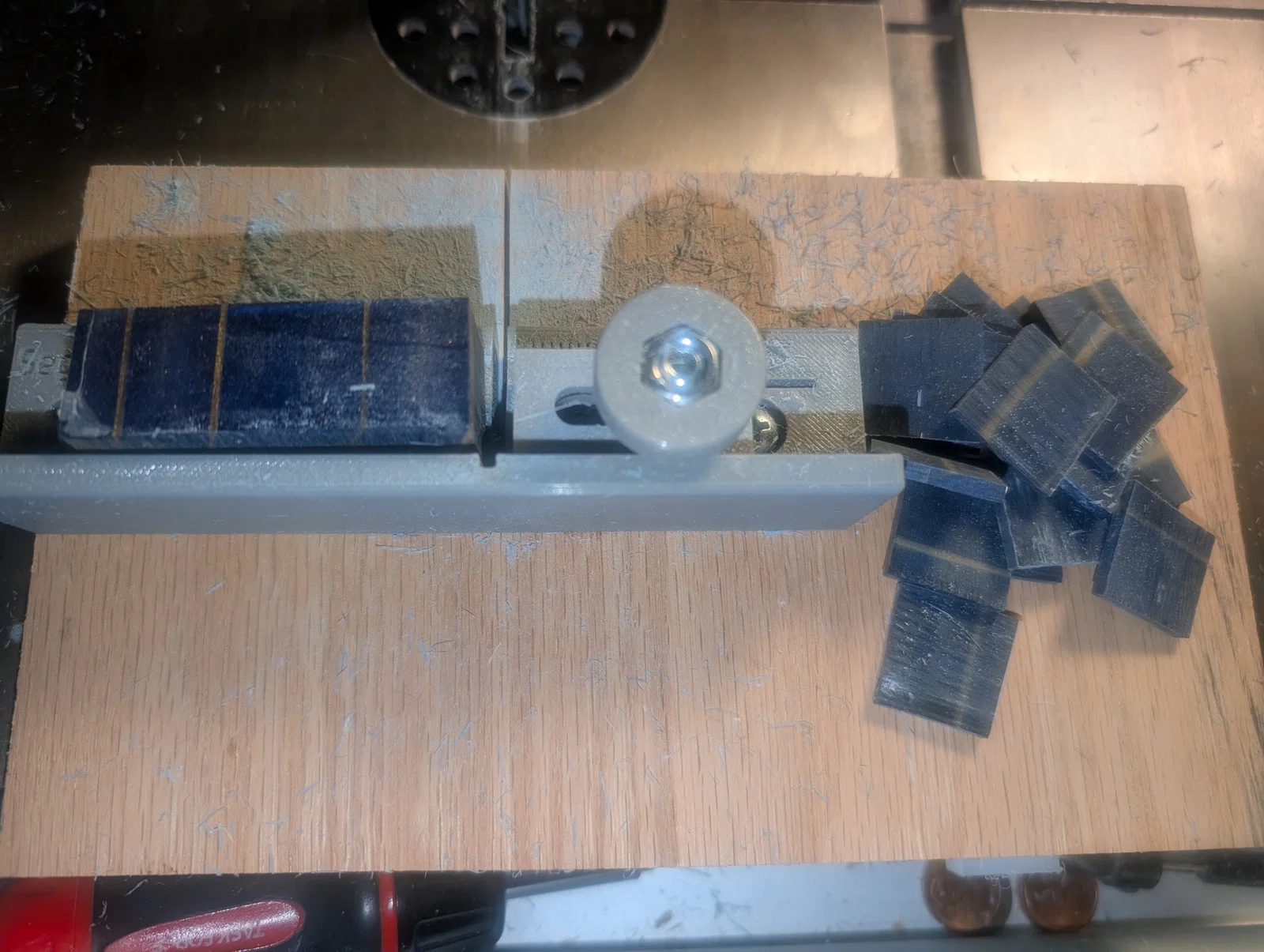

3. Sau khi lắp xong, hãy dùng vít gỗ đầu dù #10 để cố định jig vào đế. Loại dài 1" là vừa đẹp. Điều cực kỳ quan trọng là bạn phải đặt rãnh trên jig song song với rãnh miter của máy cưa. Bạn cũng cần đẩy khối chặn (stop block) sang tận cùng bên trái và đảm bảo nó sát với lưỡi cưa khi lắp đặt. Nếu không, độ dày khi cắt sẽ bị sai. Tôi đã làm bằng cách đẩy đế ván qua lưỡi cưa một nửa để tạo một đường rãnh kerf, giúp việc căn chỉnh jig vào lưỡi cưa dễ dàng hơn nhiều. Đây không phải cách duy nhất, nhưng đó là cách tôi đã làm. Hãy kiểm tra khoảng cách an toàn và vận hành thử trước khi tiếp tục.

Sử dụng:

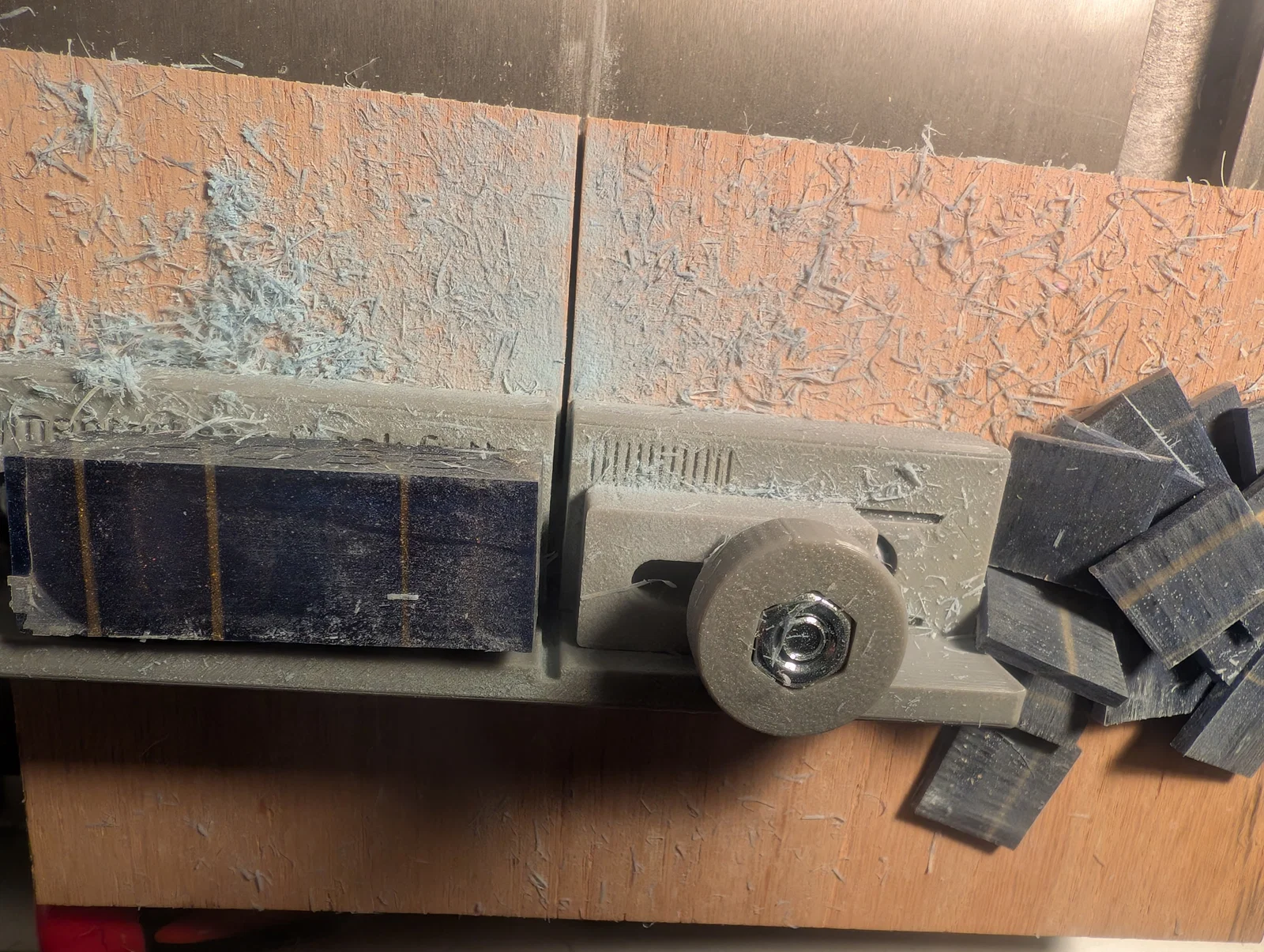

1. Khoảng cách vết cắt được xác định dựa trên các vạch chia trên đế so với đường kẻ đơn trên khối chặn. Các vạch này cách nhau 1/16", và bạn có thể đạt độ chính xác tới 1/32" bằng cách căn chỉnh đường kẻ khối chặn vào giữa các vạch trên đế.

2. Hãy đảm bảo núm vặn khóa chặt khối chặn và nó không hề bị lung lay. Để chắc chắn, bạn nên kiểm tra lại sau mỗi vài lần cắt cho đến khi quen tay.

3. Giống như mọi dụng cụ làm mộc khác, hãy giữ cho ngón tay của bạn tránh xa khỏi lưỡi cưa.

Hy vọng bạn thích chiếc jig này và dùng nó để tạo nên những sản phẩm tuyệt vời!

-E
