Chân đế chặn thanh ray DIN (DIN Rail Endstop)

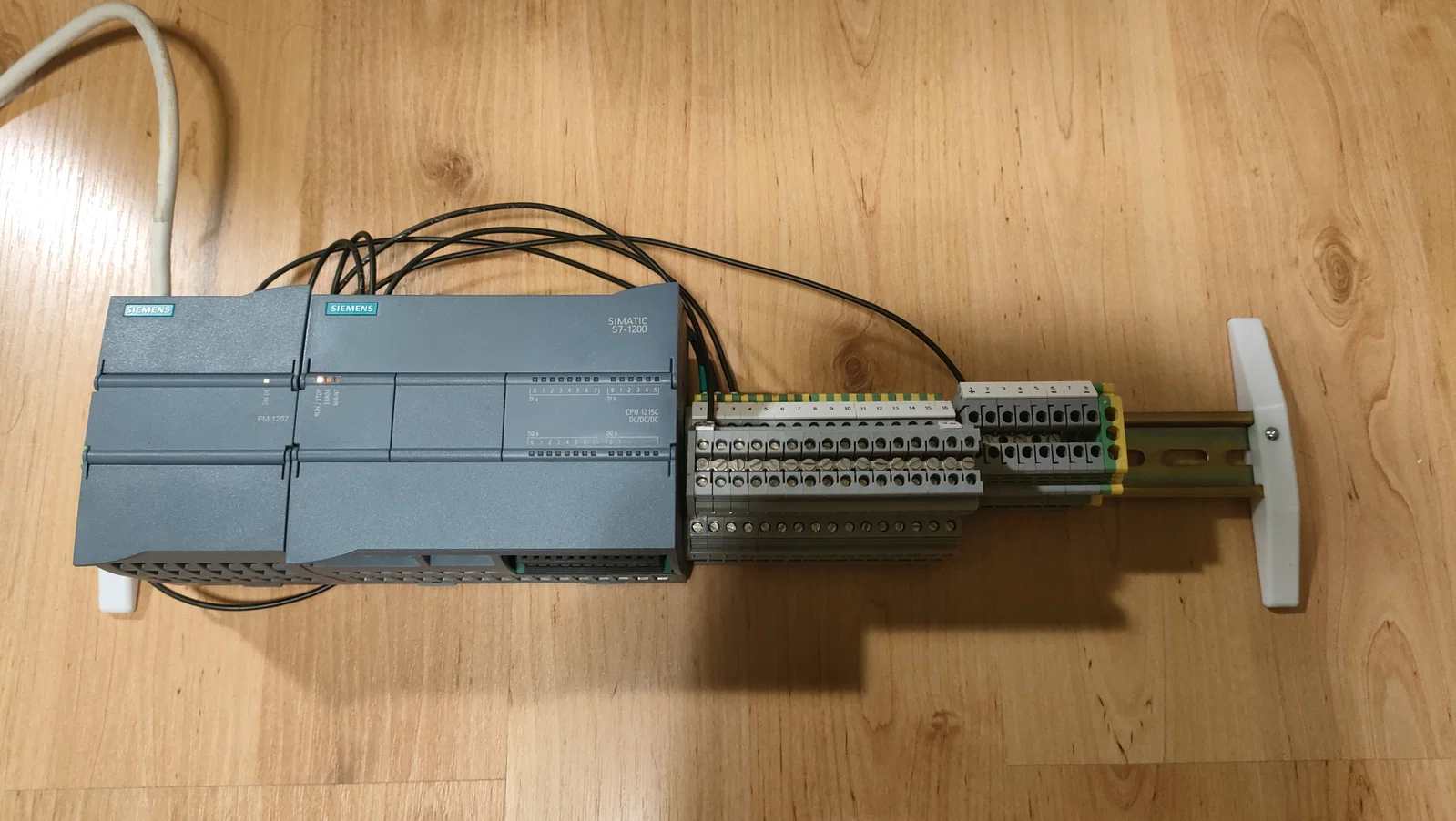

Trong các dự án kỹ thuật, điện tử hay tự động hóa, việc sử dụng thanh ray DIN để gắn các thiết bị như PLC (ví dụ dòng Siemens S7-1200) là cực kỳ phổ biến. Tuy nhiên, các thiết bị này thường dễ bị trượt hoặc di chuyển dọc theo thanh ray nếu không có chốt chặn chắc chắn. Chân đế chặn thanh ray DIN này là giải pháp in 3D hoàn hảo để cố định các thiết bị của bạn, đồng thời giúp giữ cho hệ thống dây điện gọn gàng hơn hẳn.
Thiết kế này không chỉ đóng vai trò là một điểm dừng vật lý cho các thiết bị gắn trên thanh ray, mà còn được tối ưu hóa để bạn có thể đi dây điện phía dưới một cách dễ dàng. Nhờ vào khoảng không gian được thiết kế tinh tế, bạn có thể luồn các bó dây mà không lo bị kẹt hay hư hỏng vỏ cách điện. Hơn nữa, việc sử dụng chân đế này còn giúp bảo vệ bề mặt bên dưới thanh ray không bị trầy xước do sự cọ xát của các thiết bị nặng.

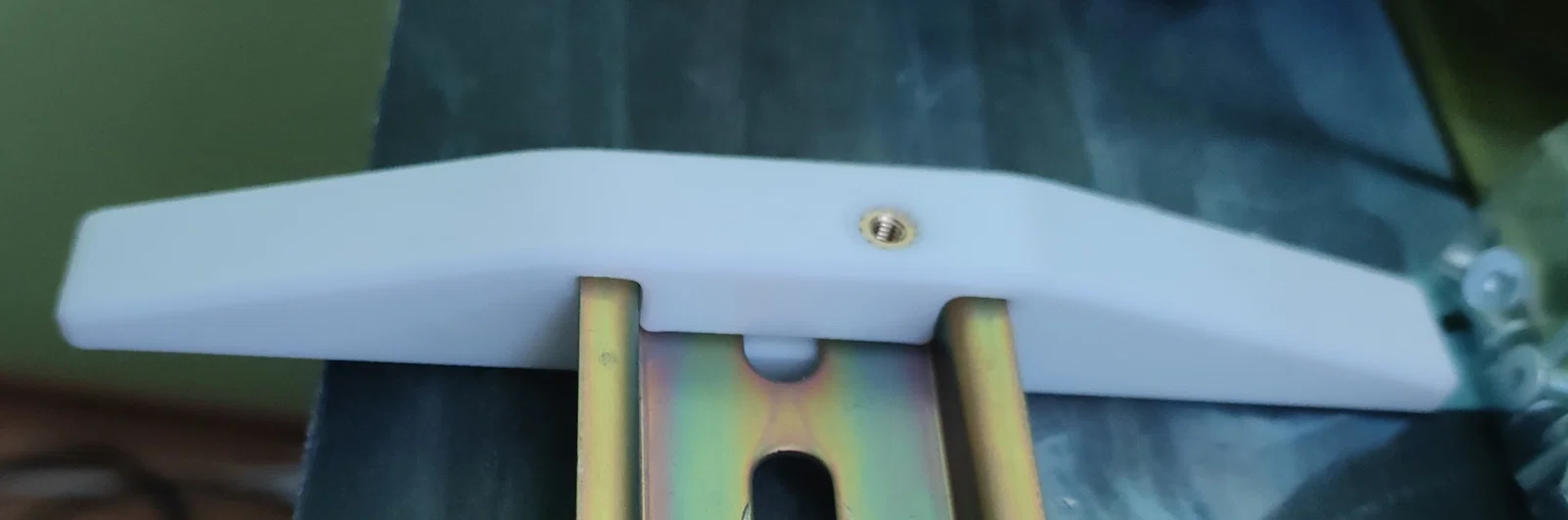

Để đảm bảo độ bền và sự ổn định cao nhất, mô hình được thiết kế để kết hợp với vít M3x10 giúp cố định bằng ma sát. Đặc biệt, bên trong đã được tính toán không gian để lắp thêm heat-inserts (ốc cấy nhiệt) kích thước M3x4x5 (loại chuẩn thường dùng cho các dự án VORON), giúp kết nối giữa nhựa và kim loại trở nên cực kỳ chắc chắn, không sợ bị trờn ren sau nhiều lần tháo lắp.
Các đặc điểm nổi bật và lưu ý khi in 3D:
- Chức năng chính: Cố định vị trí các module trên thanh ray DIN, tránh tình trạng thiết bị bị trượt ra khỏi vị trí lắp đặt.
- Tiện ích: Tạo không gian hở bên dưới giúp việc đi dây điện ngăn nắp, thẩm mỹ và bảo vệ thiết bị không va chạm với bề mặt bên dưới.

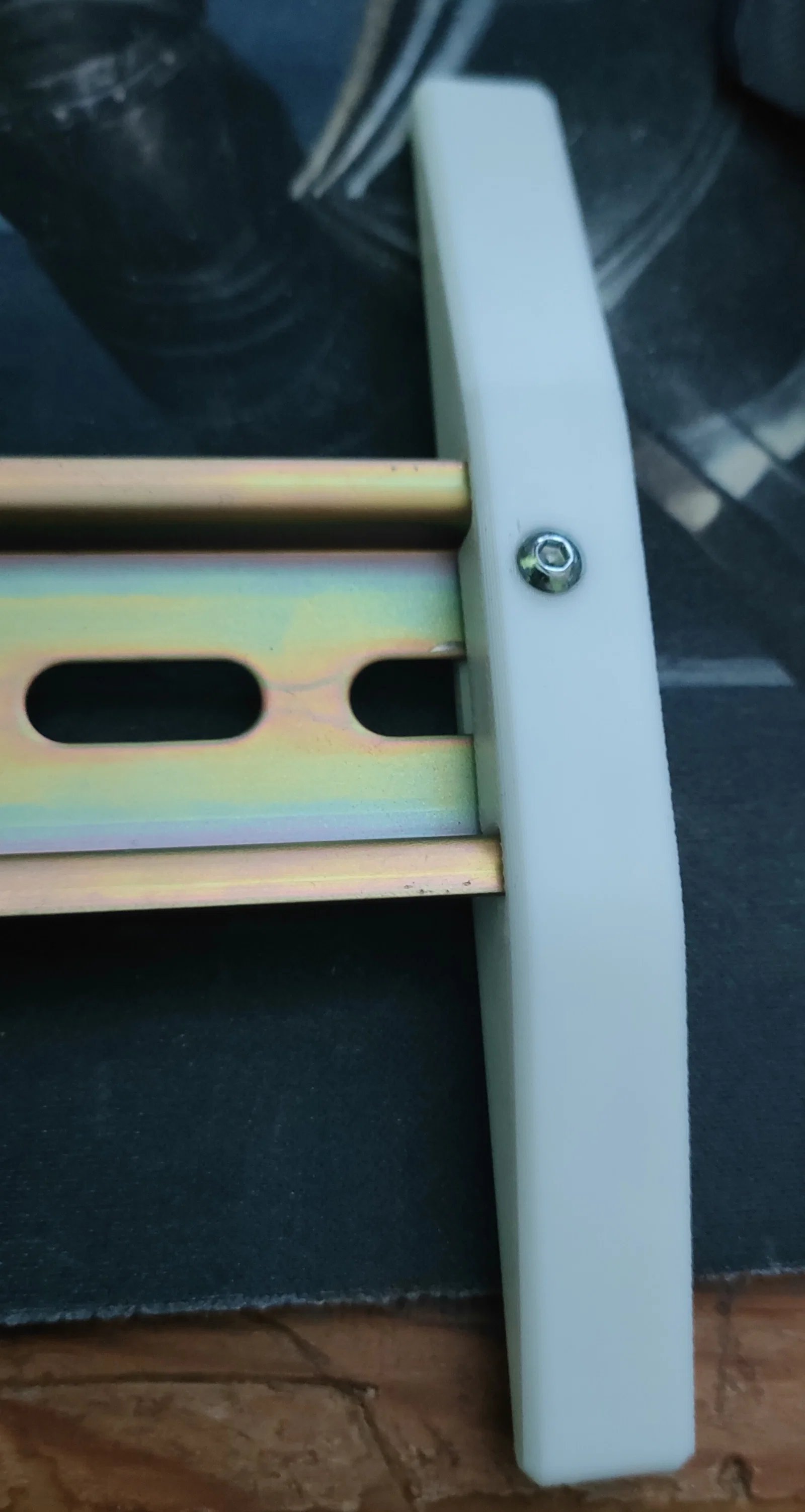

- Cố định: Sử dụng vít M3x10 để tạo ma sát, đảm bảo chân đế không bị lung lay sau khi đã bắt chặt.
- Kỹ thuật: Tương thích với heat-inserts M3x4x5, giúp tăng khả năng chịu lực cho các điểm bắt vít.
- Khuyến nghị in 3D: Nên in bằng vật liệu PETG hoặc ABS để đảm bảo độ cứng vững và khả năng chịu nhiệt tốt trong môi trường tủ điện. Bạn nên để độ phủ (infill) khoảng 30-40% với cấu trúc tường (wall) dày để đạt độ bền tối đa.
- Lưu ý: Trước khi lắp đặt, hãy kiểm tra kích thước thanh ray của bạn để đảm bảo độ khớp, và vệ sinh sạch các vị trí gắn heat-inserts để lắp được chính xác nhất.
