Ví gập Top Notch Billfold kiểu Tandy, in 3D liền khối TPU với máy đa đầu in

Giới thiệu

Tôi thích ý tưởng về ví in 3D, nhưng gu của tôi vẫn là kiểu truyền thống. Tôi thích loại ví gập (billfold) và từng rất mê làm đồ da, thường tự tay làm các bộ kit Tandy cũng như các thiết kế riêng. Với in 3D, bạn có thể làm được rất nhiều thứ, nhưng tôi không muốn chỉ tạo ra một phiên bản ví bằng nhựa rồi khâu lại như ví da thật. Nếu tốn công làm vậy thì thà tôi đi làm một cái bằng da còn hơn.

Hiện có rất nhiều mẫu ví in được, nhưng hầu hết đều phải lắp ráp các mảnh lại với nhau như bộ kit Tandy, hoặc phải in theo chiều dọc để tạo nếp gấp. Nếu in nằm phẳng trên bàn in thì không được vì vách ngăn túi tiền bên trong phải ngắn hơn vách ngoài thì ví mới gập lại đúng cách. Lúc thiết kế, tôi đã nhận ra điều này và khựng lại vì tưởng là không khả thi.

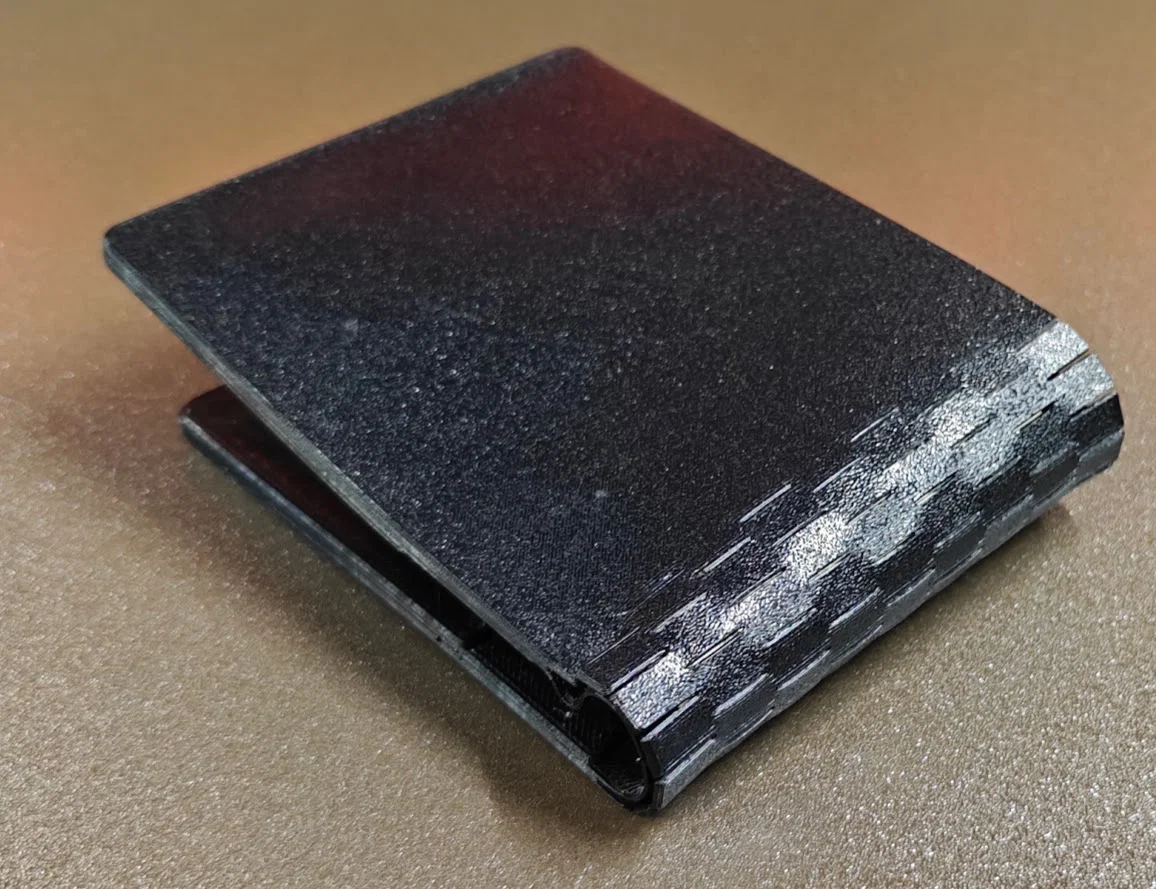

Sau đó tôi nhớ đến thiết kế bản lề sống (living hinge) cho nhựa cứng. Dù TPU không cần khe hở để uốn cong, nhưng ta có thể tận dụng các khe đó để tăng chiều dài tại nếp gấp. Như vậy, chiều dài tổng thể của mặt trong và mặt ngoài có thể bằng nhau, nhưng mặt ngoài vẫn có thể giãn ra khi gập, ngay cả khi bạn nhét đầy tiền bên trong!

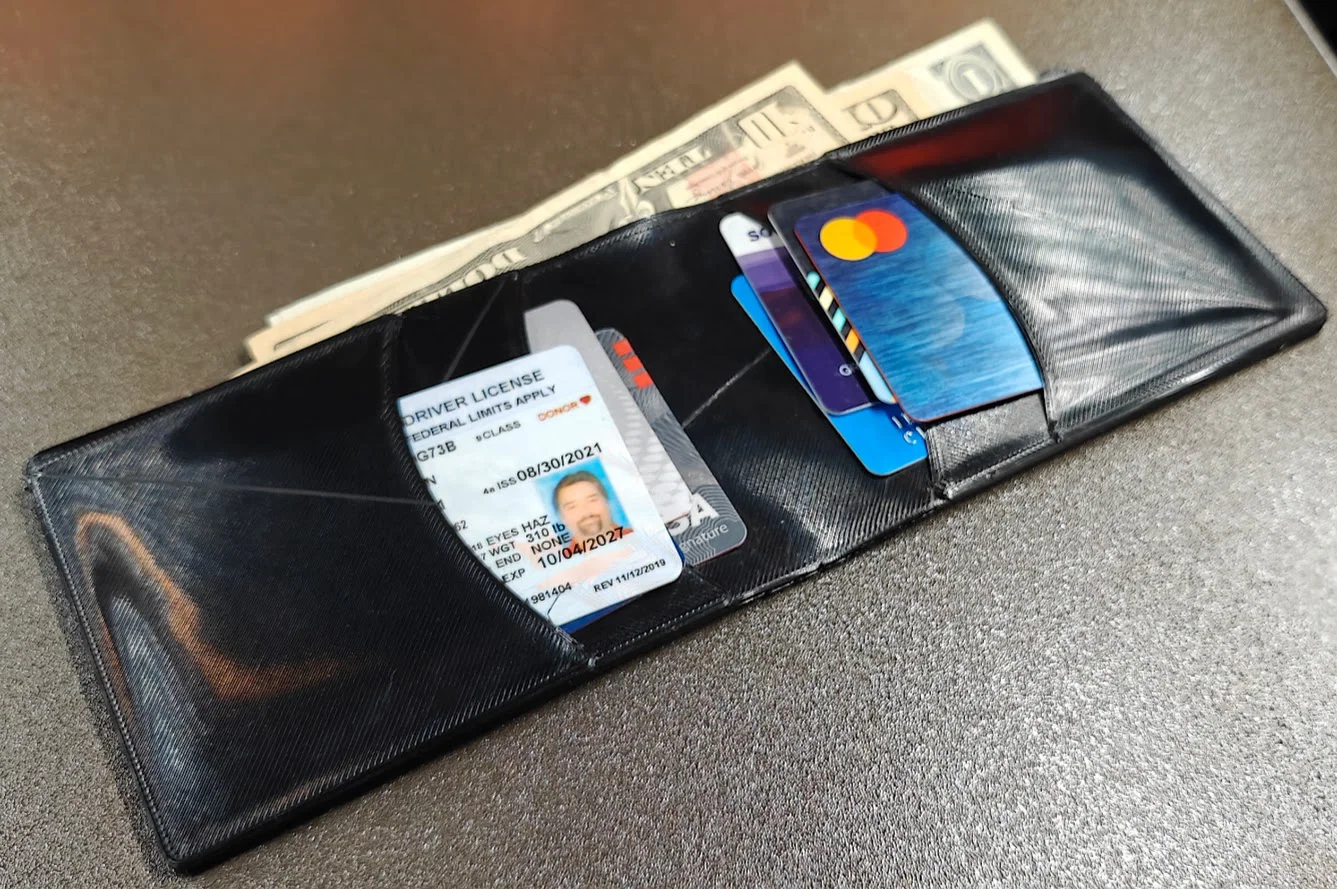

Tất nhiên là nó sẽ chẳng chống nước được cho tiền bên trong, nhưng tôi nghĩ chẳng ai mong đợi một cái ví sẽ bảo vệ tiền khỏi bị ướt nếu bản thân cái ví bị ướt cả. Vậy nên, đây là thành quả của tôi!

Hướng dẫn in

Thiết lập lớp trên cùng (top layers) là 0 và lớp đáy (bottom layers) là 30. Việc này đảm bảo mỗi lớp là một tấm đùn nhựa liên tục, không bị cắt quãng bởi các lớp phía trên. File 3MF tôi cung cấp đã thiết lập sẵn cho bạn.

Sau khi import mẫu "Top Notch Billfold", dùng công cụ "Split to parts" để tách phần ví và phần support cho các ngăn túi. Gán phần ví cho vật liệu/đầu in TPU, và tất cả phần support cho đầu in PLA. Bạn cũng có thể import hai file "Wallet" và "Support", đảm bảo chúng được gán cùng một model, rồi phân chia đầu in cho phù hợp. Đừng quên đặt nằm phẳng trên bàn in nhé!

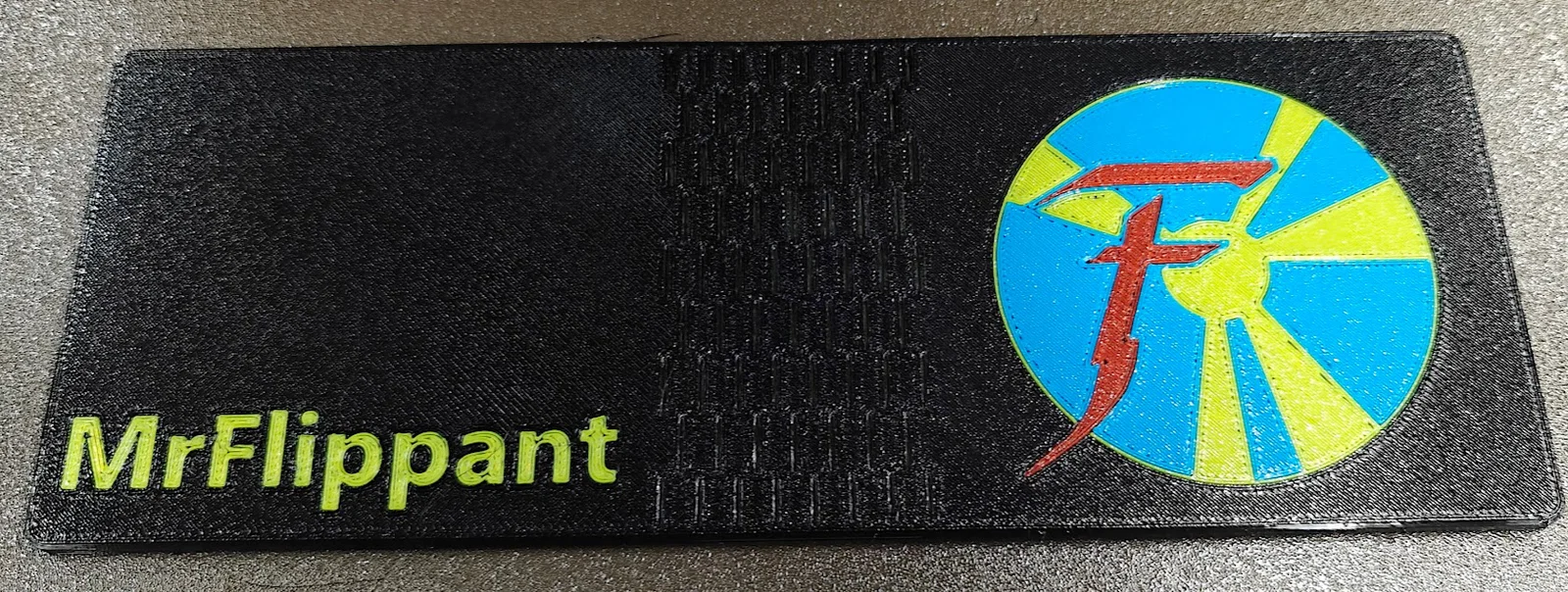

Bạn có thể dùng các modifier dạng văn bản hoặc SVG để thêm hình ảnh/chữ như trong ảnh của tôi (sẽ cập nhật sớm) để biến nó thành một món đồ độc đáo! Chỉ cần nhớ là các chi tiết trang trí đó cũng phải được làm bằng TPU.

Tôi đã cung cấp sẵn file 3MF cấu hình cho máy Prusa XL. Bạn chỉ cần đổi sang máy in của bạn nếu cần.

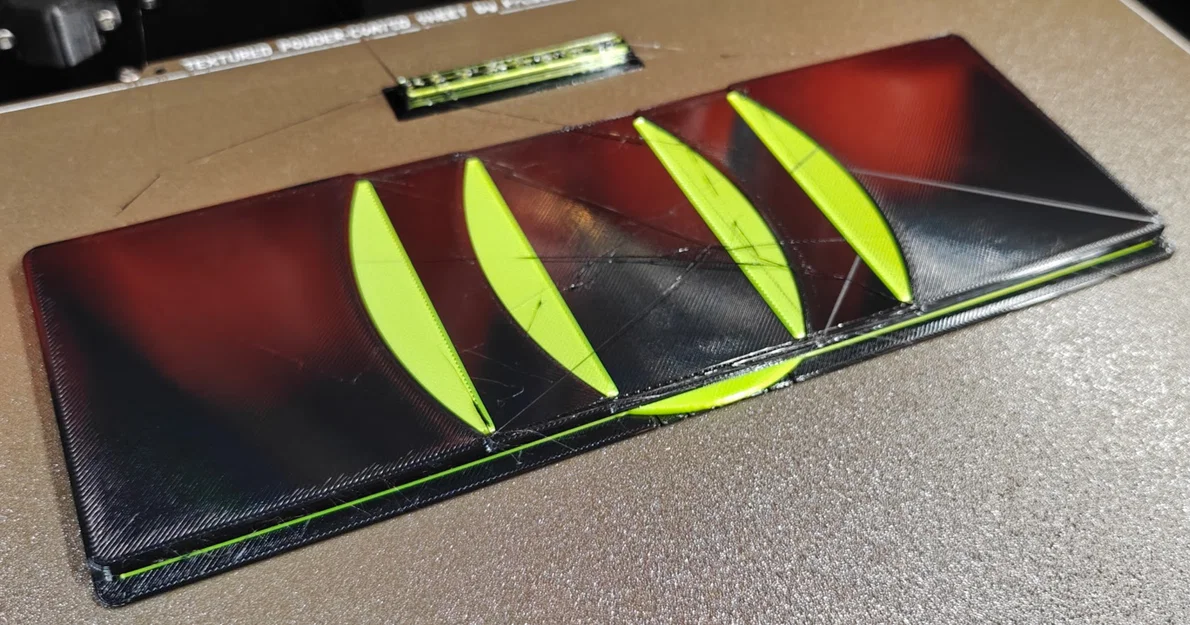

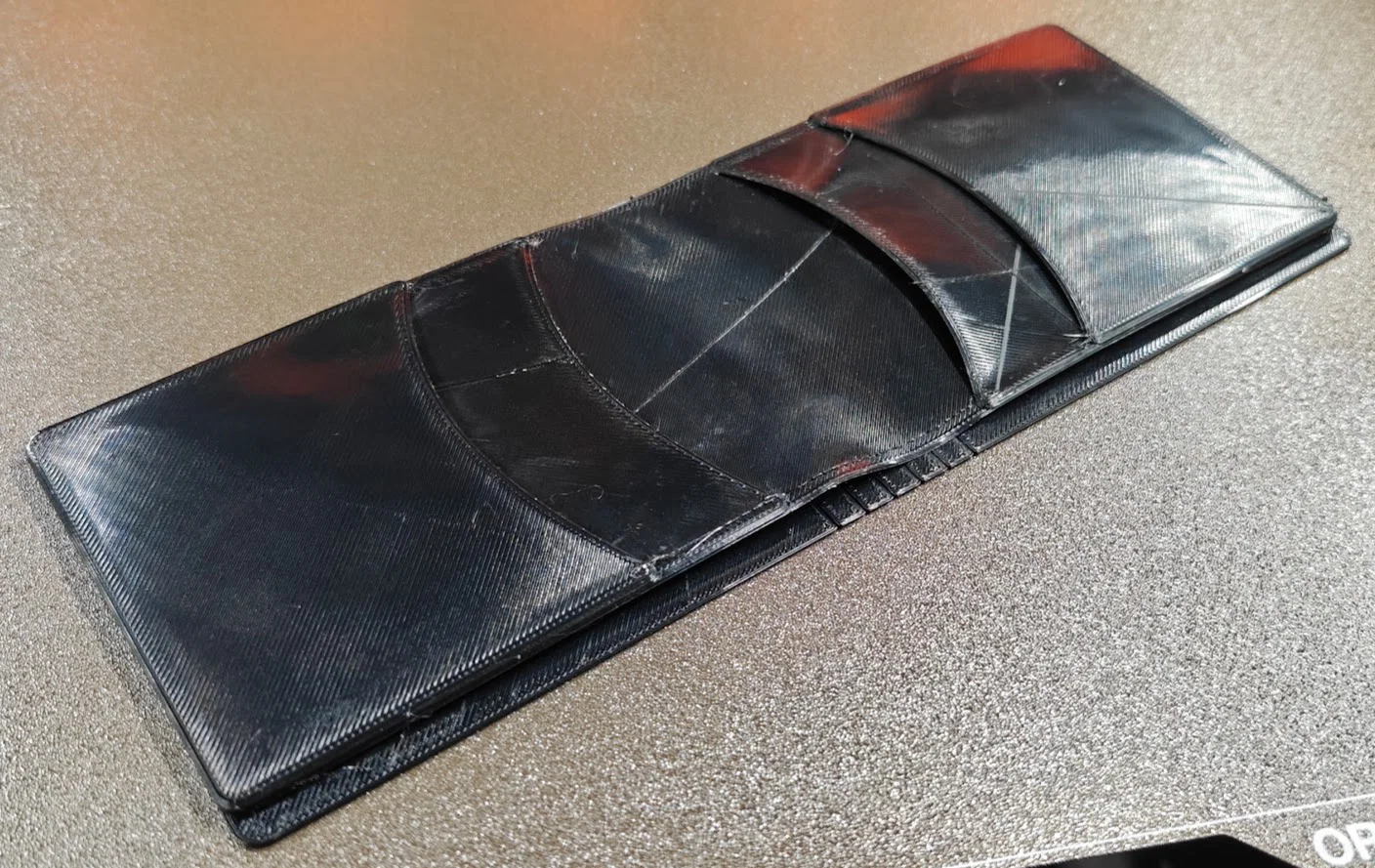

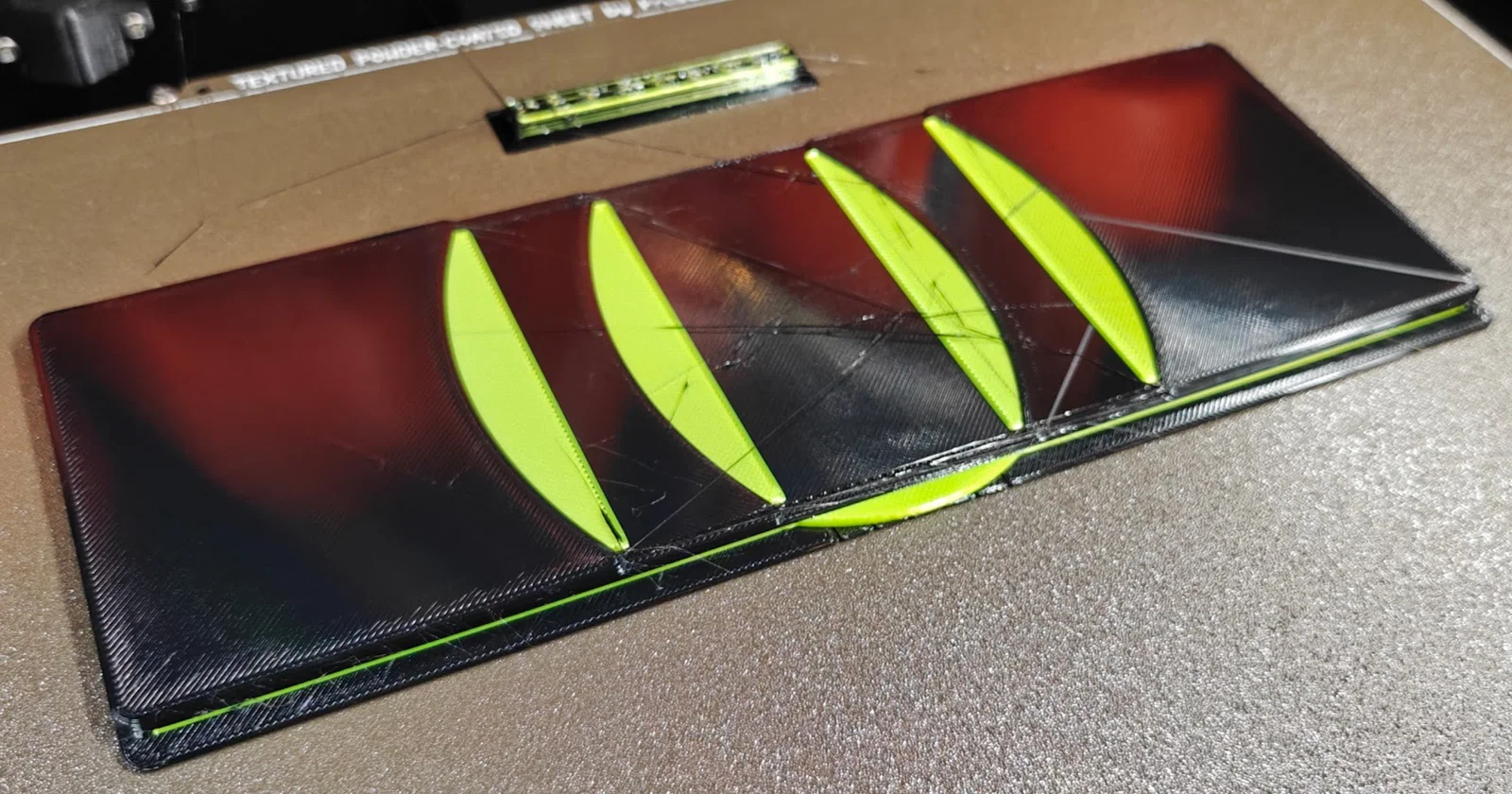

Khi in xong, hãy cẩn thận tháo các "tấm" support bằng PLA ra khỏi các ngăn ví và tận hưởng chiếc ví Top Notch Billfold mới của bạn!

Thú thật với các bạn là việc gỡ các tấm support này đúng là cực hình, nhất là khi bạn dùng nhựa PLA bóng (silk PLA) để tăng độ bám dính như tôi đã làm. Khi bắt đầu tách, bạn có thể nhỏ một chút cồn IPA vào giữa lớp PLA và TPU để gỡ dễ hơn. Dùng cây nạy (spudger) sẽ rất tiện, nhưng dùng thẻ nhựa cũ cũng được. Để tháo các tấm này, bạn hãy dùng kìm mũi nhọn kẹp vào một góc của tấm PLA rồi "cuộn" nó lại quanh kìm.

Khả năng cao là bạn sẽ càm ràm tôi trong lúc làm việc này, nên hãy cân nhắc kỹ xem có đáng công sức không trước khi in. Nếu chỉ là ví trơn một màu thì chắc là không đáng đâu. Nhưng nếu bạn trang trí thêm họa tiết, hình ảnh hoặc chữ thì có lẽ nó sẽ xứng đáng đấy. :)
