Giá đỡ mic và nhạc cho iPad Gen 5 (2017)

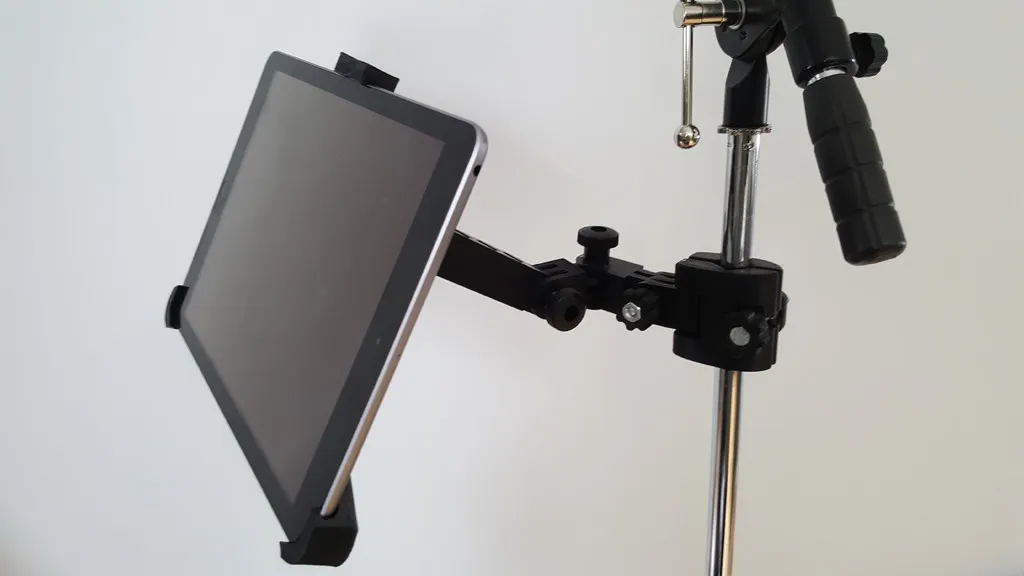

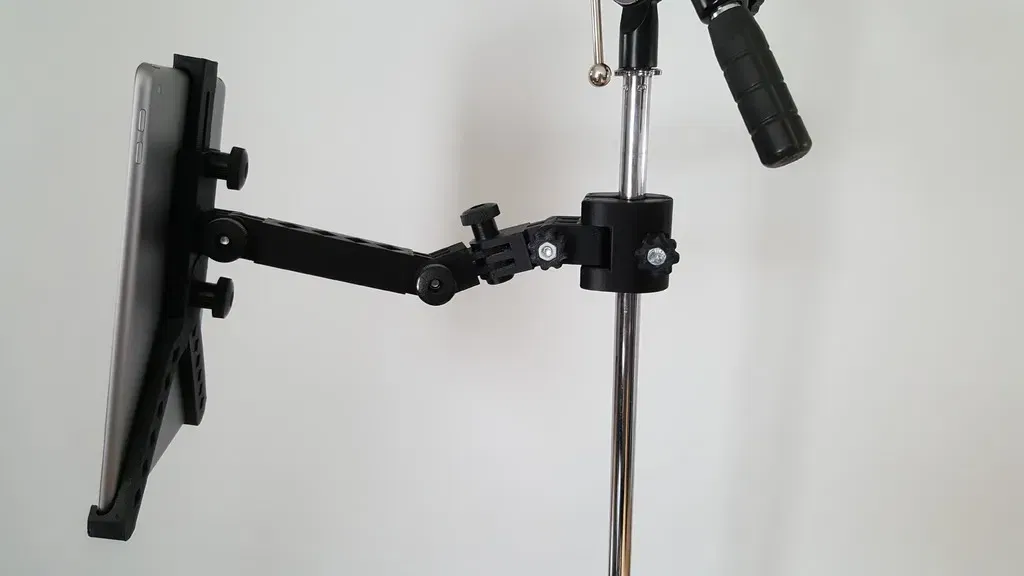

Chủ sở hữu iPad cho Gen 5 (2017). Sẽ hoạt động cả theo chiều dọc và chiều ngang, và sẽ phù hợp với hầu hết các khán đài và âm nhạc
Mô tả
Giá đỡ iPad cho Gen 5 (2017). Sẽ hoạt động cả theo chiều dọc và chiều ngang, và sẽ phù hợp với hầu hết các giá mic và giá nhạc. Có nhiều kích thước tay cầm và khớp xoay khác nhau để phù hợp với hầu hết các nhu cầu. Tất cả đều có thể thay thế cho nhau nên bạn có thể in nhiều bộ phận và sự kết hợp theo nhu cầu. Các bức ảnh không hiển thị tất cả các bộ phận đang sử dụng. Tôi đã sử dụng Form Futura TitanX ABS.

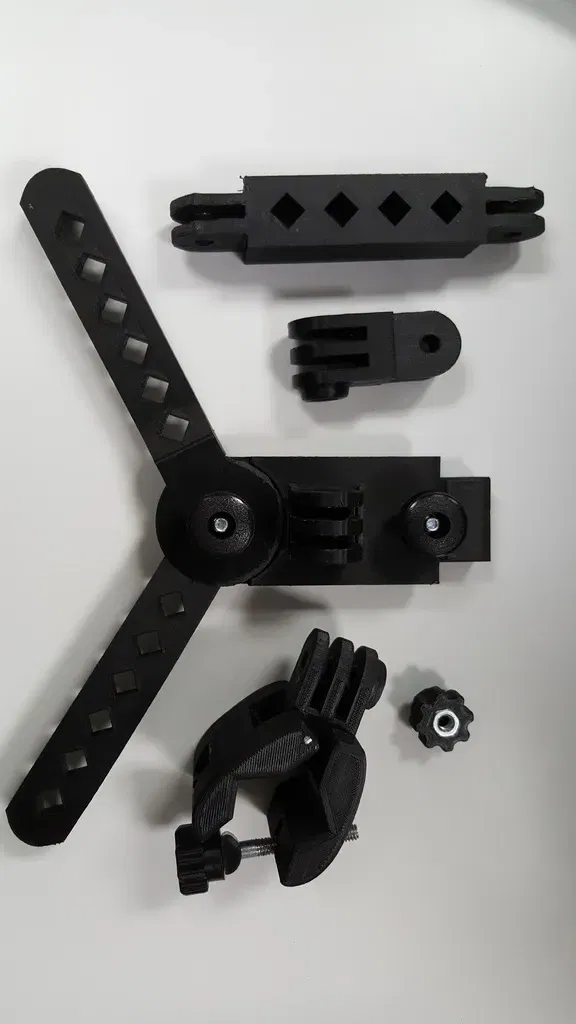

Các bộ phận tối thiểu cần được in là:

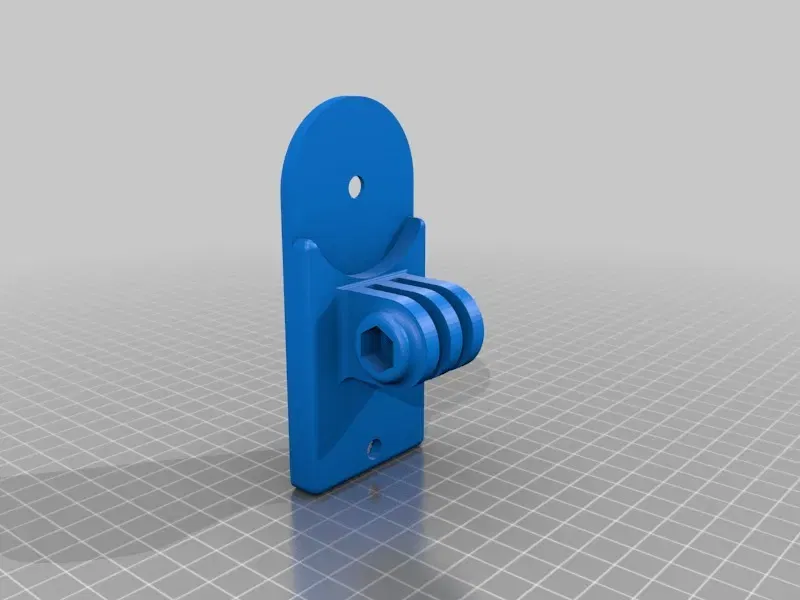

Hub

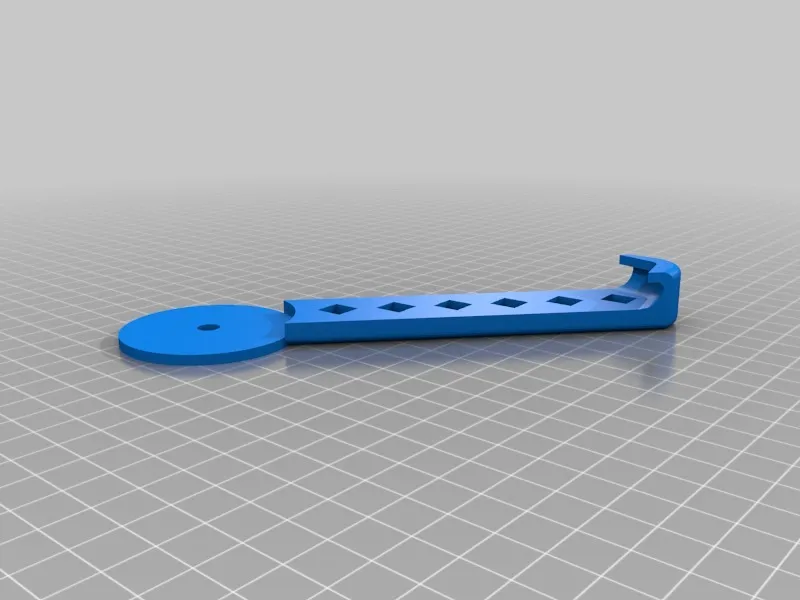

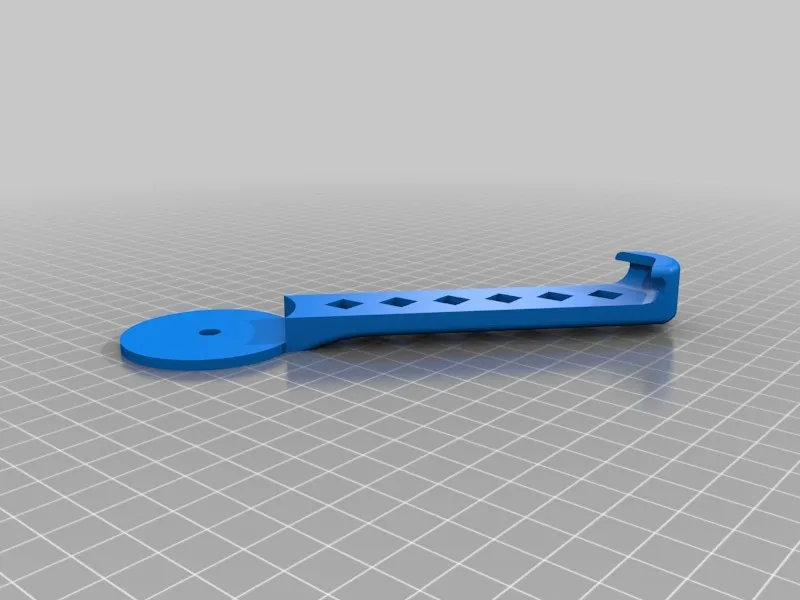

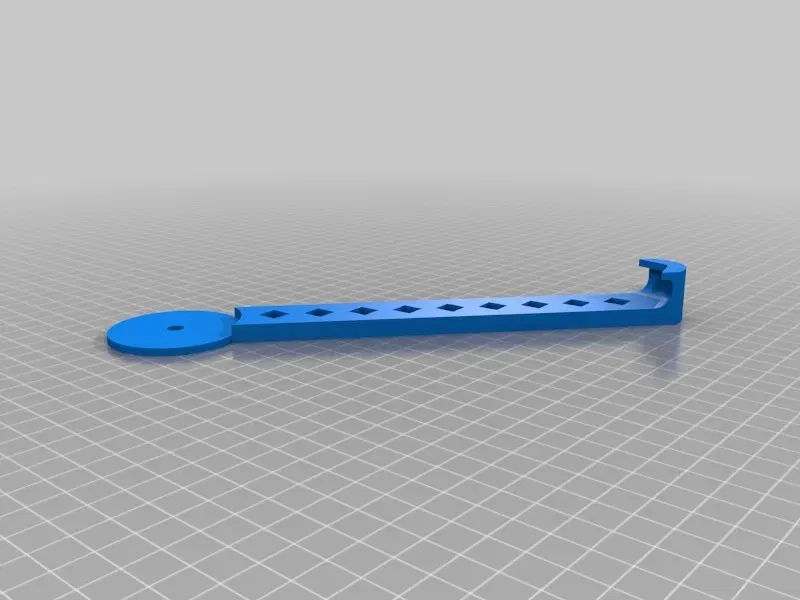

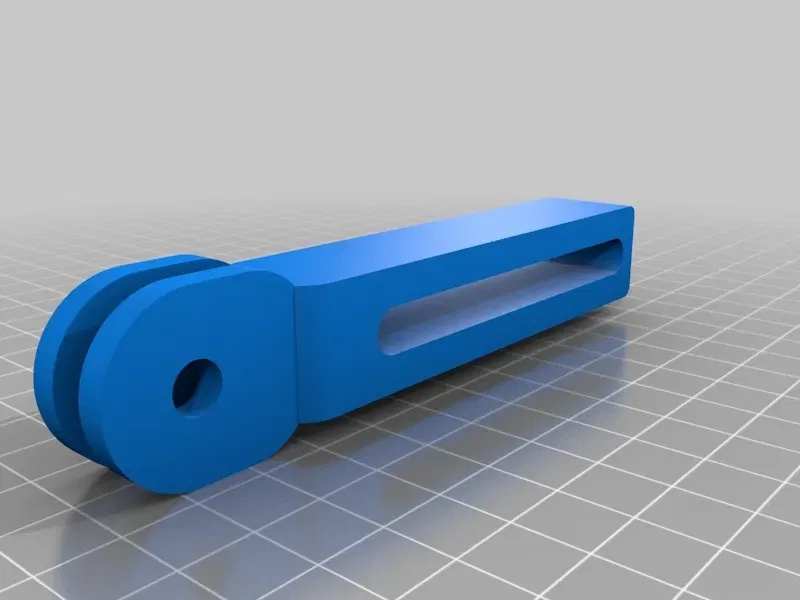

Tay trái
Tay phải

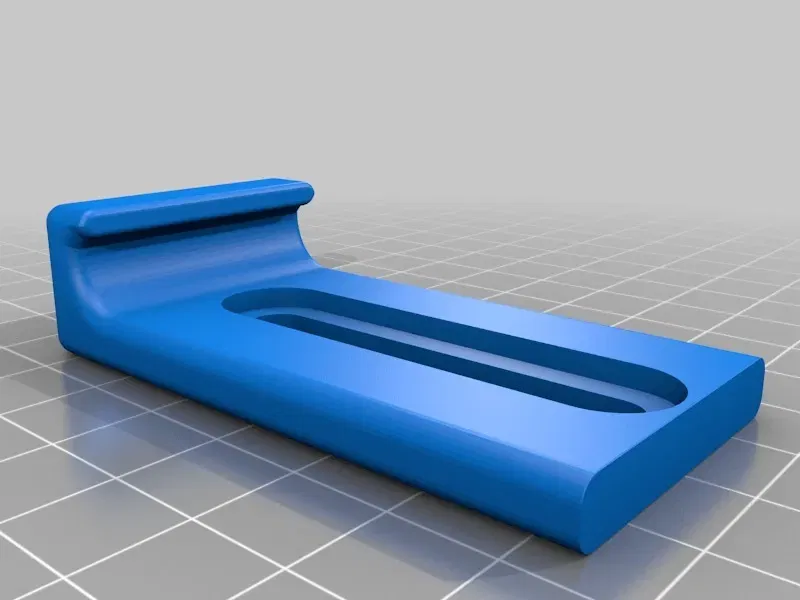

Tay trên

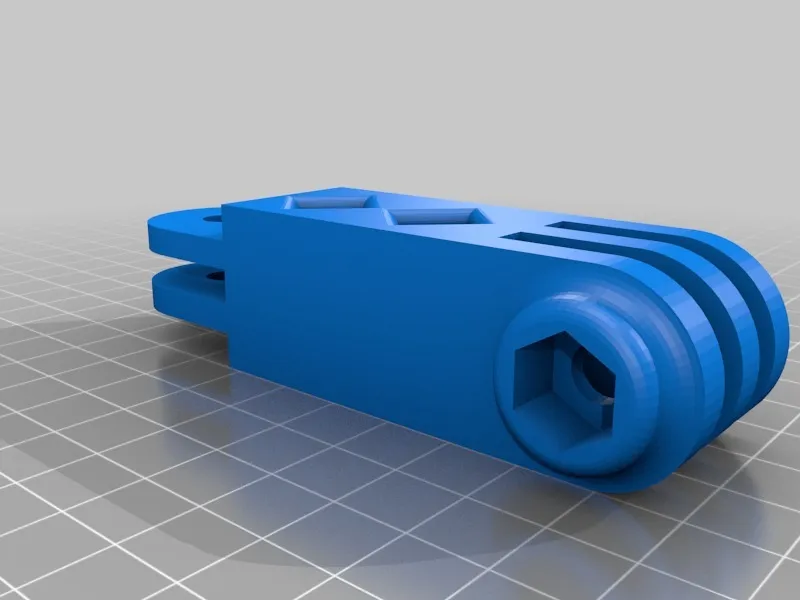

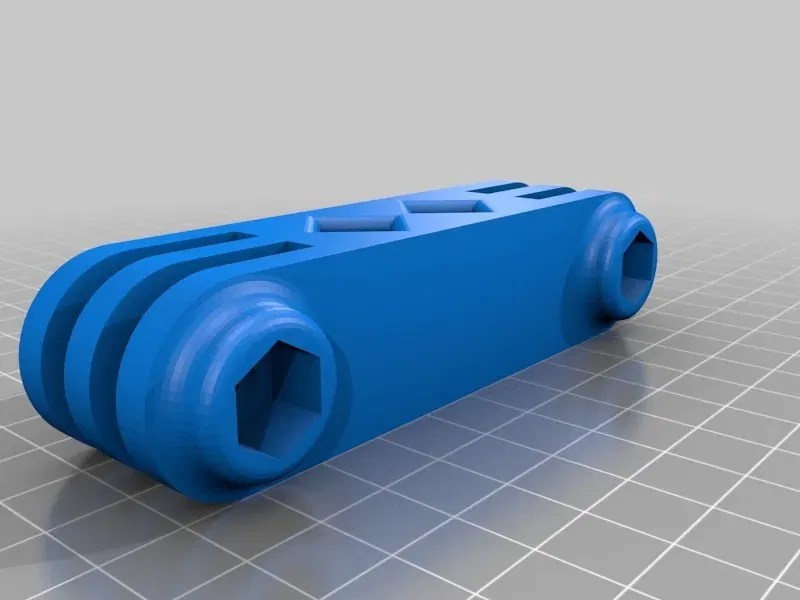

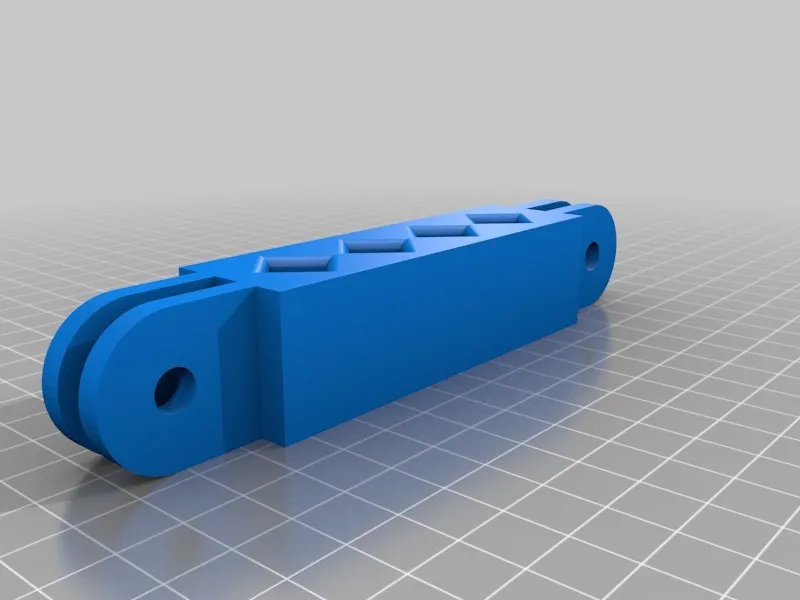

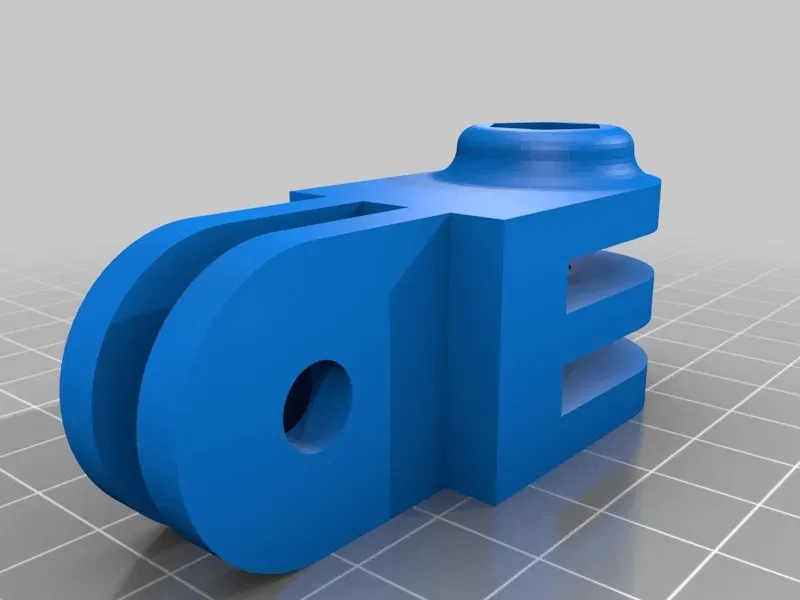

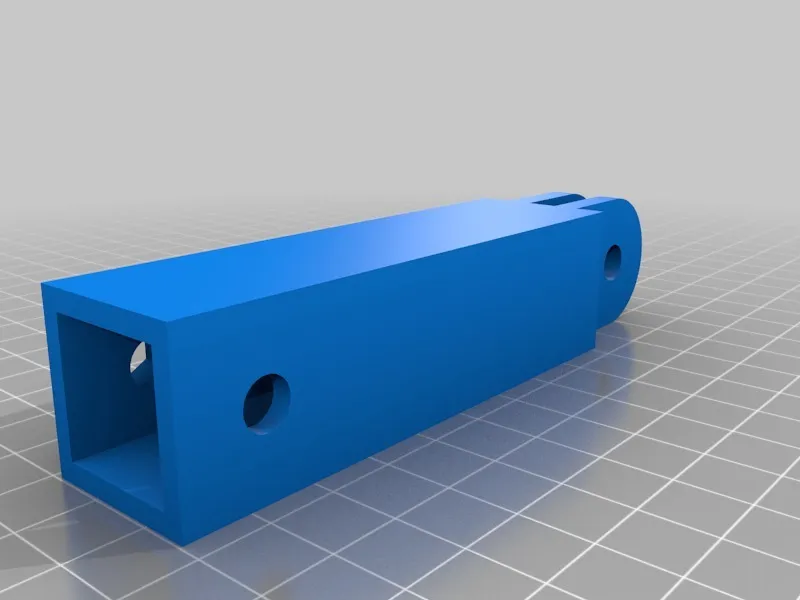

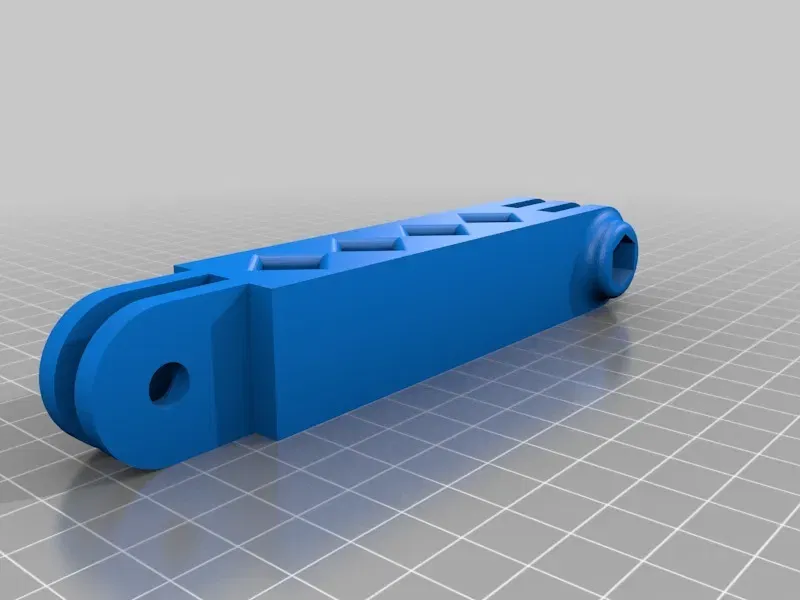

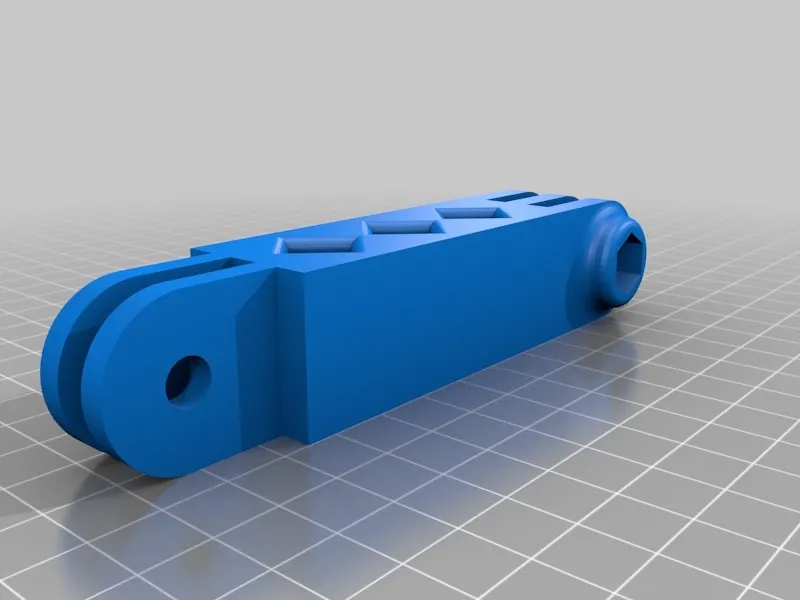

Trục dài A hoặc 2 trục xoay mini

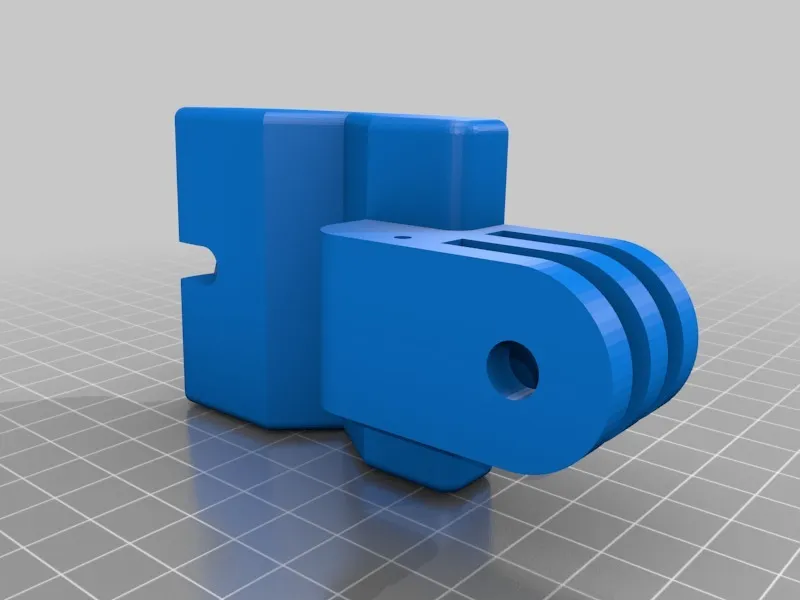

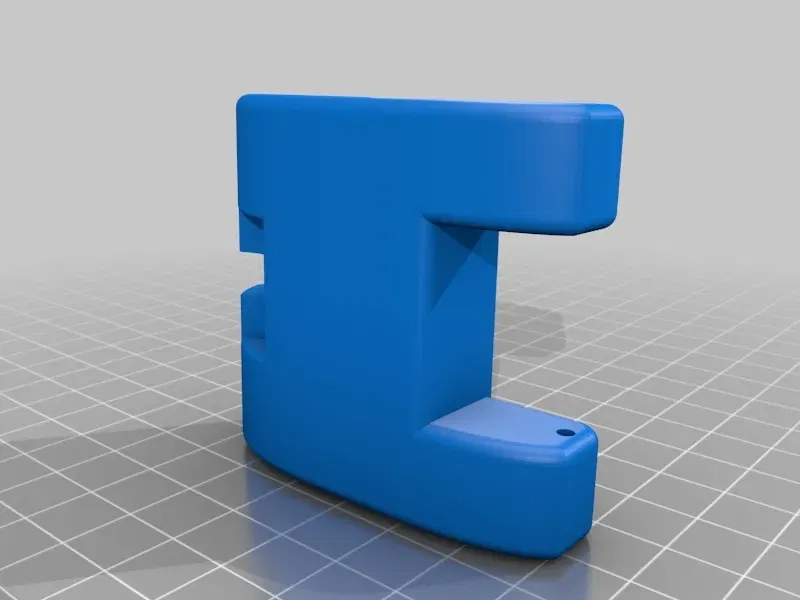

Thân chính của kẹp (sử dụng lệnh tạm dừng để đặt đai ốc Barrel/Cross Dowel)
Bên bản lề của kẹp

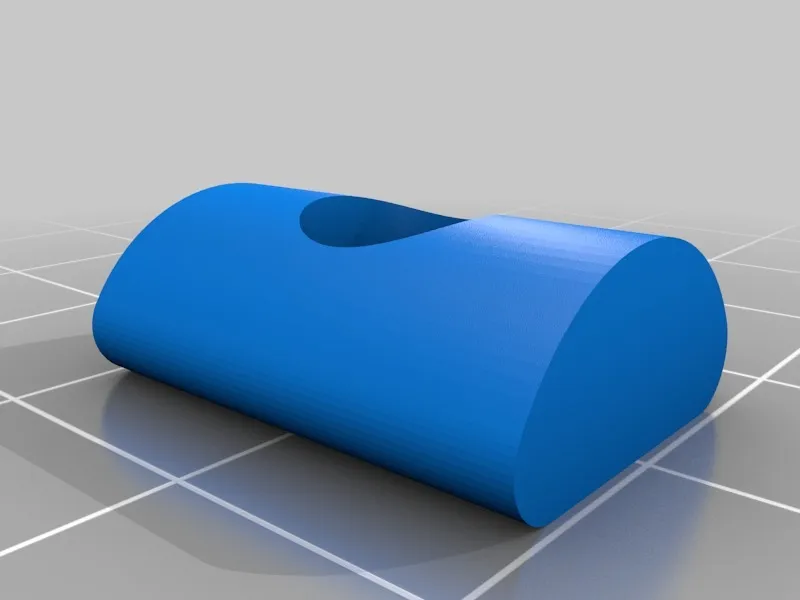

Khóa kẹp Barrel

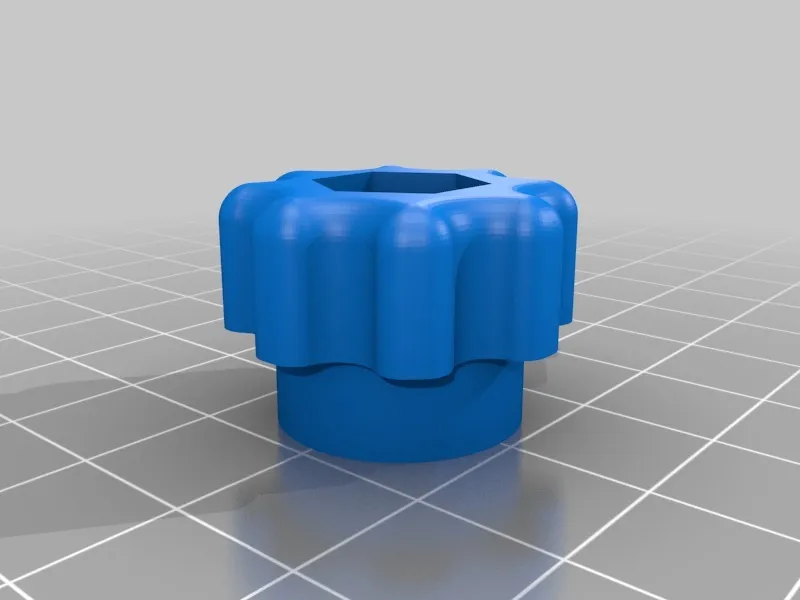

Núm 5 sao
Tất cả các bộ phận khác có thể được in tùy chọn, cho bất kỳ tình huống độc đáo nào.
Bản lề nối Thân chính của kẹp và Bên bản lề của kẹp là một đoạn ngắn của dây treo áo, và kẹp xoay trong một đai ốc barrel, mà tôi đã in tại chỗ bằng cách sử dụng lệnh tạm dừng.
Phần cứng:
T-Bolts (2) để kết nối Tay trái và Tay phải và Tay trên
Đinh vít 1-1/2" cho kết nối trục và khớp xoay
Đinh vít 2-1/2" cho kẹp
1 Đai ốc Barrel/Cross Dowel cho khớp xoay của kẹp
Cập nhật: Tôi đã bao gồm 5 tệp STL mới; một giá đỡ phẳng mới, Trục trung bình A, Trục trung bình B Tay trái dài, và Tay phải dài. Tôi cũng đã định hướng tất cả các bộ phận để in đúng cách.
Cách tôi thiết kế điều này
Thiết kế trong Fusion 360
