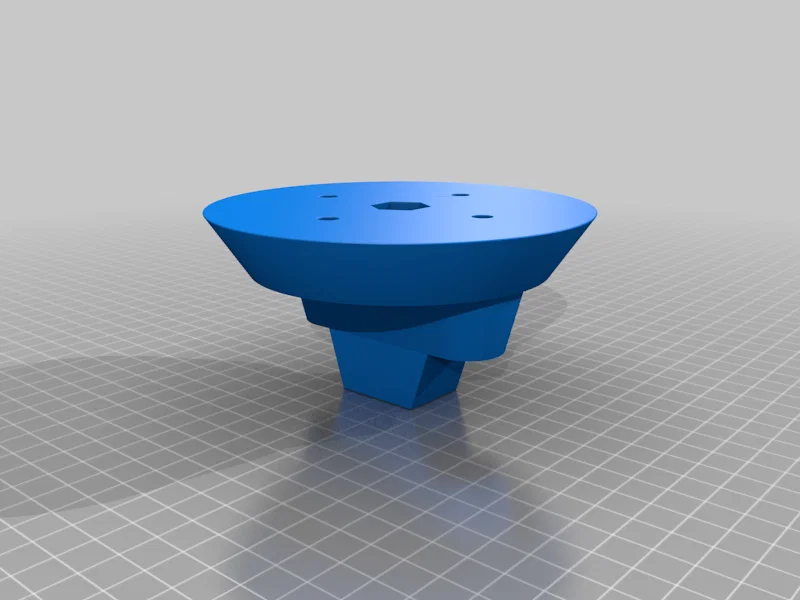

Giá đỡ bình nhiên liệu (Expedition canister mount)
Giá đỡ bình nhiên liệu tiện lợi đi kèm đệm lắp thêm bình thứ hai, phù hợp cho các chuyến off-road. Tài liệu hướng dẫn liệt kê chi tiết các loại ốc vít M6 và M10 cần thiết, cùng lời khuyên tối ưu cài đặt khi in 3D để tăng độ bền cho sản phẩm.
Mô tả

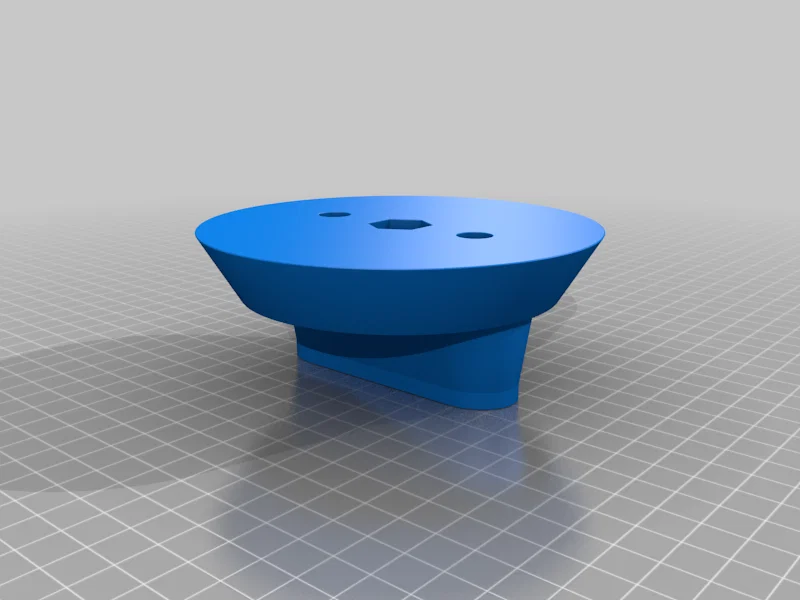

Giá đỡ bình nhiên liệu có kèm đệm để gắn thêm bình thứ hai.

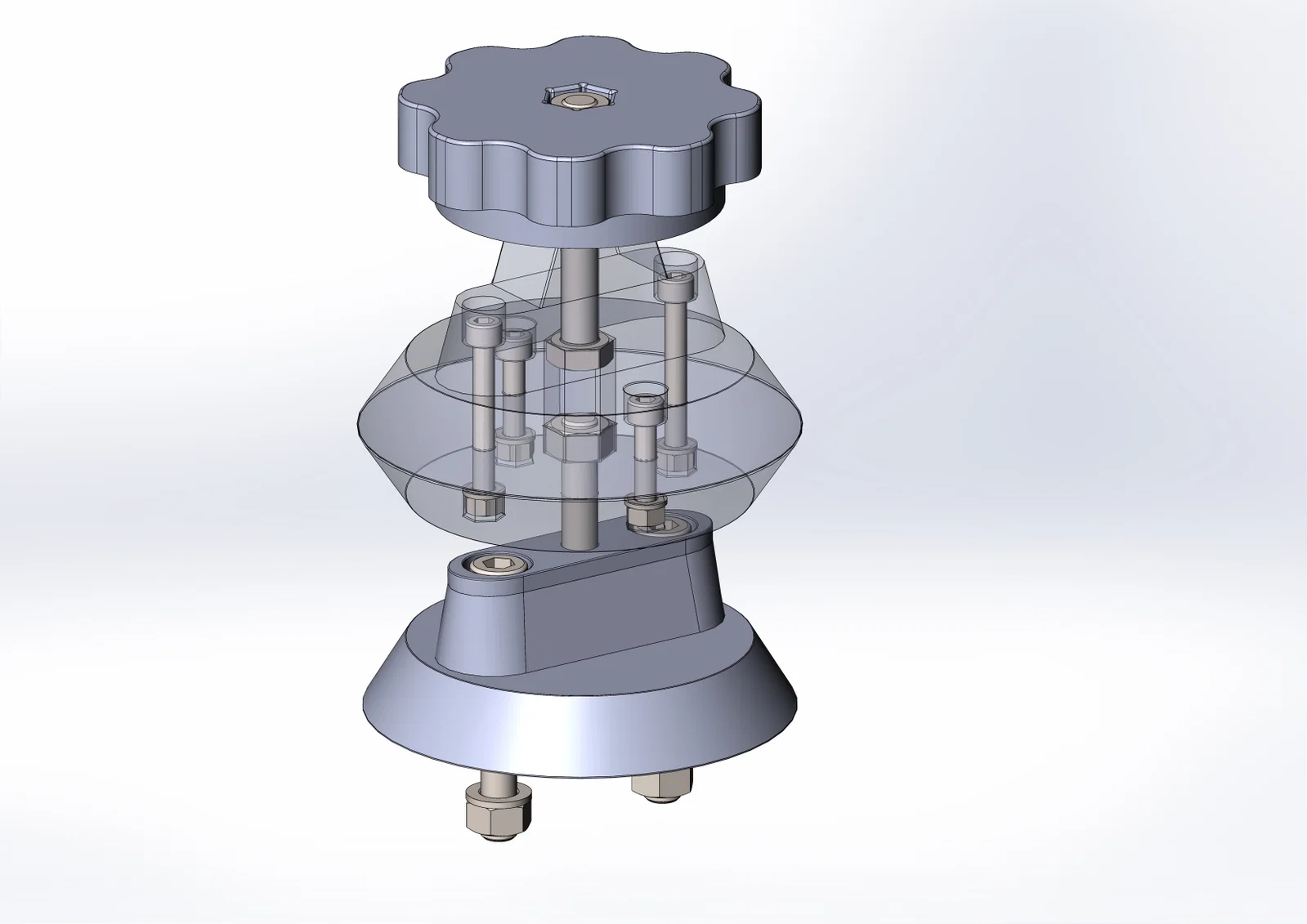

Để lắp ráp, bạn cần chuẩn bị các linh kiện sau:
-
Đai ốc M6: 4 cái
-
Vòng đệm vênh (Grover) M6: 4 cái
-
Vít M6x30 DIN 912 (ISO 4762): 2 cái
-
Vít M6x50 DIN 912 (ISO 4762): 2 cái
-
Đai ốc M10 ISO 4032: 4 cái
-
Vòng đệm vênh (Grover) M10: 2 cái
-
Vít lục giác M10x70: 2 cái
Chiều dài của vít để cố định phần đế cần được chọn tùy theo điều kiện thực tế. Bạn sẽ cần loại vít M10x70 nếu gắn trên ống có độ dày 20mm.
Khi in 3D, mình khuyên bạn nên tăng số lượng đường bao (perimeters) và lớp đáy/đỉnh để đảm bảo độ chắc chắn.
