Vỏ Raspberry Pi 3 dành cho máy chủ NTP tích hợp GPS

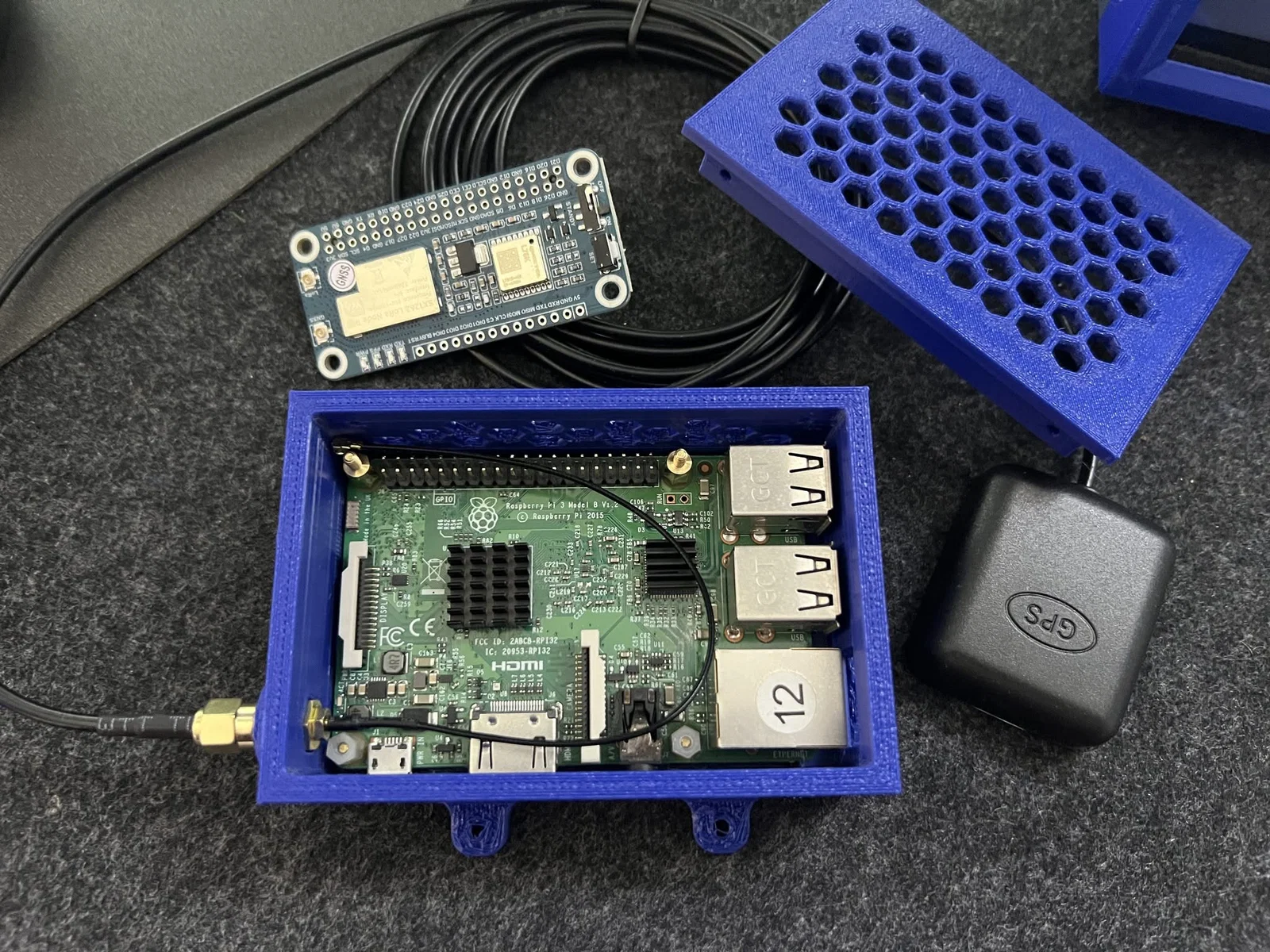

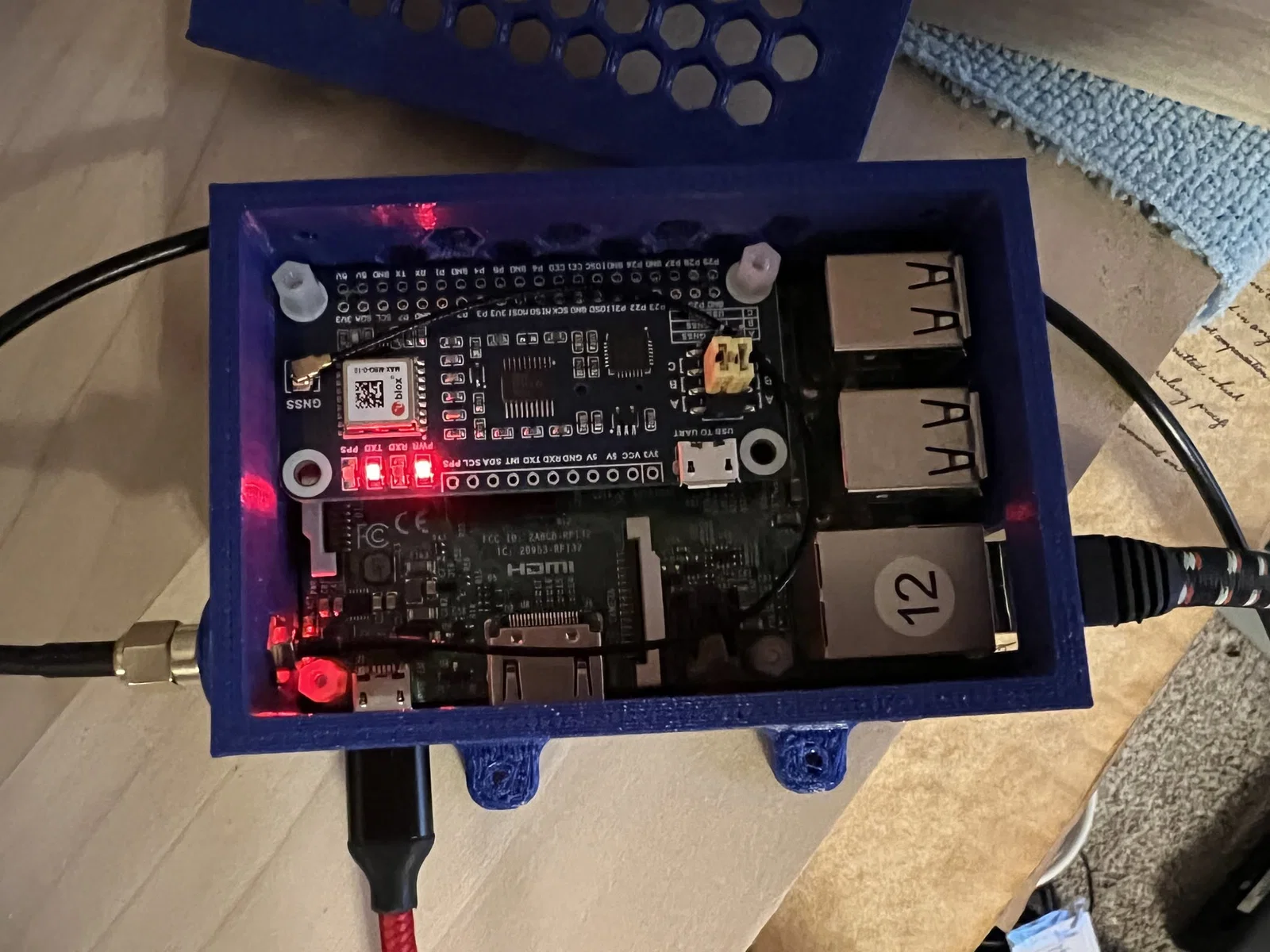

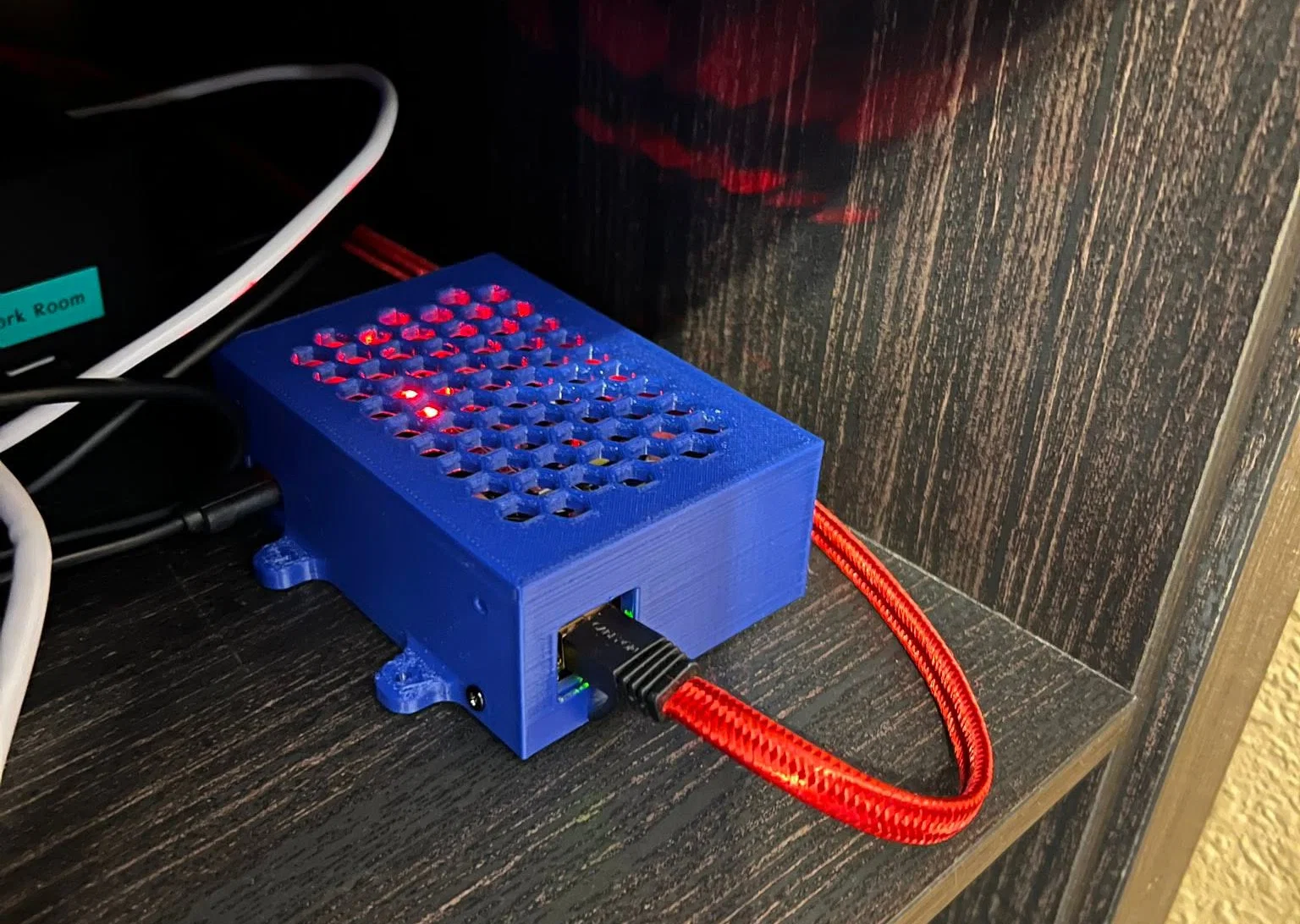

Mình thiết kế cái vỏ bảo vệ này để đựng Raspberry Pi 3 kèm theo Waveshare GNSS HAT (dùng chip MAX-M8Q). Vỏ được thiết kế có khe thông gió ở mặt trên, mặt dưới và một bên hông, chừa trống cổng Micro USB và Ethernet để cắm dây, còn các cổng không cần thiết khác thì được che lại. Ở phía đầu có khe cắm thẻ Micro SD, mình có làm thêm một lỗ hổng để gắn đầu nối SMA. Bạn có thể đặt vỏ này trên mặt phẳng nằm ngang hoặc bắt vít cố định lên bề mặt nhờ bốn tab gắn kèm theo. Bạn cũng có thể dùng ốc M2.5 để cố định vỏ, nhưng thực ra không nhất thiết phải dùng tới.

Mình đã đính kèm luôn file SolidWorks để bạn nào muốn tùy chỉnh lại vỏ cho vừa với Pi 4 thì cứ tự nhiên nhé. Nếu chịu khó vọc vạch thêm một chút, mọi người còn có thể gắn thêm module SDR để dùng sóng radio đồng bộ thời gian, tương tự như tính năng Multiband 6 trên đồng hồ G-Shock vậy.
