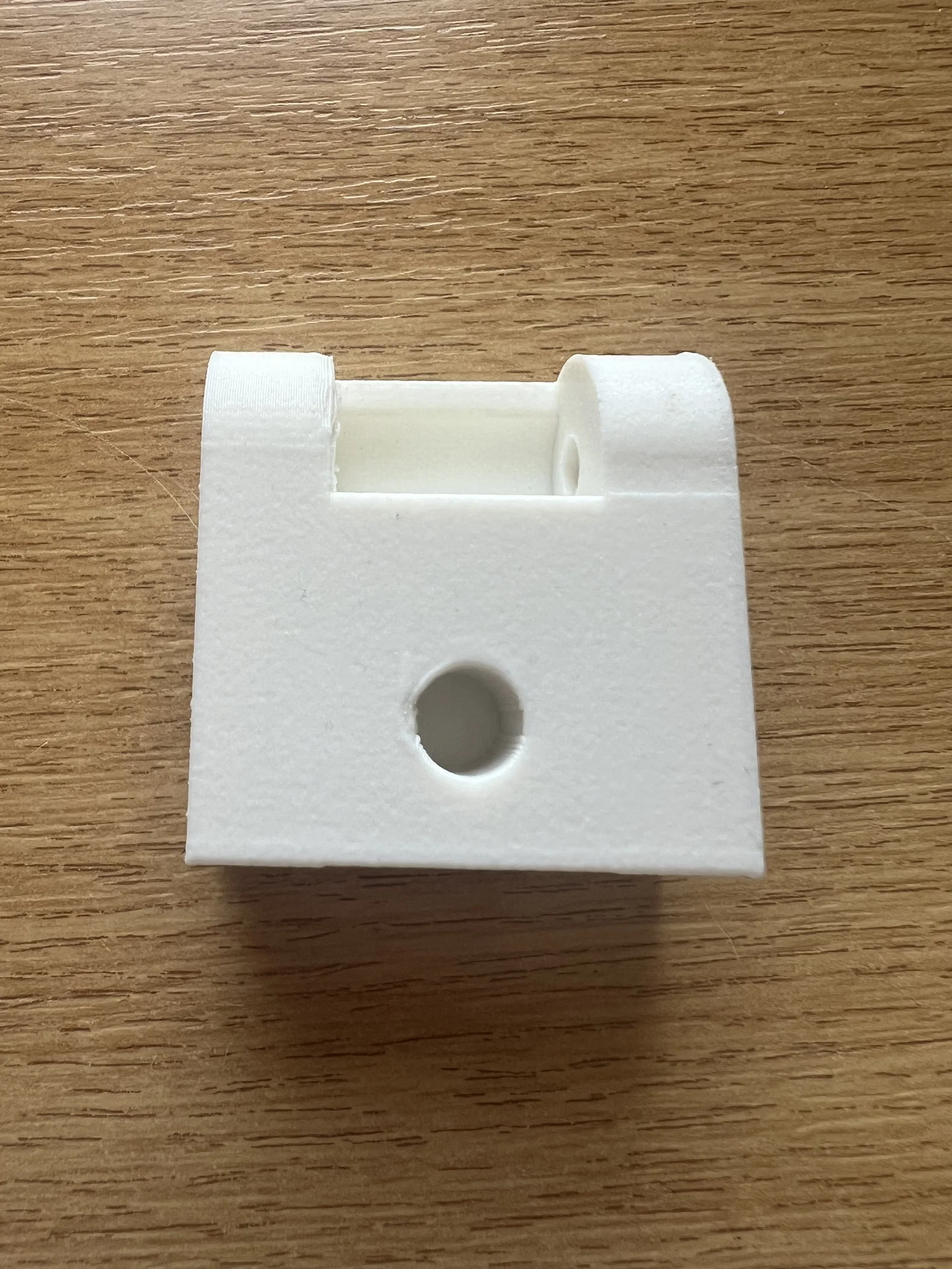

Bộ chuyển đổi (Adaptor) gắn đế 3 điểm cho Starlink Mini

Cái adaptor này cho phép bạn gắn thêm ren cấy nhiệt (heat-set insert) 1/4 UNC20 để lắp vào đế hít chân không bơm tay.

Công dụng

Thông số in khuyến nghị

· Prototyping (bản mẫu): PLA+. · Sản xuất thực tế: ASA hoặc ASA-GF (nhớ sấy nhựa trước khi in). · Độ cao lớp in (Layer height): 0.20 mm. · Vách/Tường (Perimeters): 5 lớp. · Độ đặc (Infill): 40% kiểu gyroid hoặc cubic. · Hướng in: ưu tiên độ cứng cho phần boss (trụ) chứa ren cấy. · Chỉ dùng support khi thực sự cần thiết.

Cách gắn Heat-Set Inserts

1. Hãy in thử một khối nhỏ để kiểm tra trước khi in chi tiết hoàn chỉnh.
2. Lỗ dẫn hướng cho insert 8×10 mm thường khoảng 7.2–7.4 mm tùy vào độ chuẩn của máy in.
3. Với PLA+: để mỏ hàn khoảng 230–240 °C. Với ASA/ASA-GF: khoảng 250–270 °C.
4. Đợi mỏ hàn ổn định nhiệt độ.
5. Làm nóng insert khoảng 2–3 giây, căn chỉnh cho vuông góc với lỗ rồi ấn nhẹ.
6. Để insert chìm dần dần trong khoảng 5–8 giây. Đừng cố ấn mạnh.
7. Hoàn thiện sao cho insert bằng phẳng hoặc thấp hơn bề mặt khoảng 0.5 mm là vừa.

Lắp ráp

1. Lắp cả ba ren đồng (brass inserts) vào các adaptor. (https://amzn.eu/d/0dMQMztn)

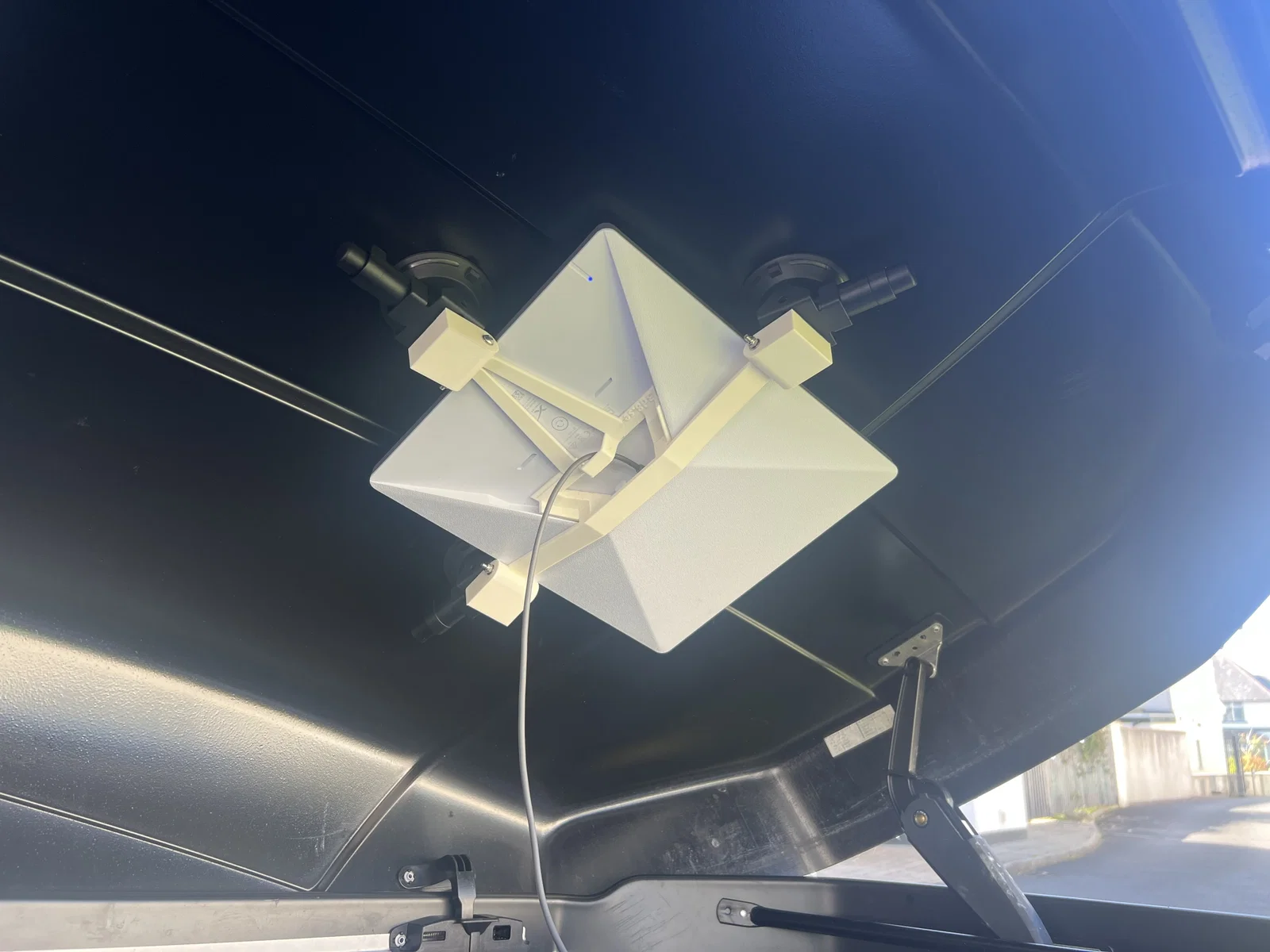

2. Lắp ba góc này vào khung Starlink Mini. Mình dùng bu lông M4 50mm (https://amzn.eu/d/06tGkV1J).

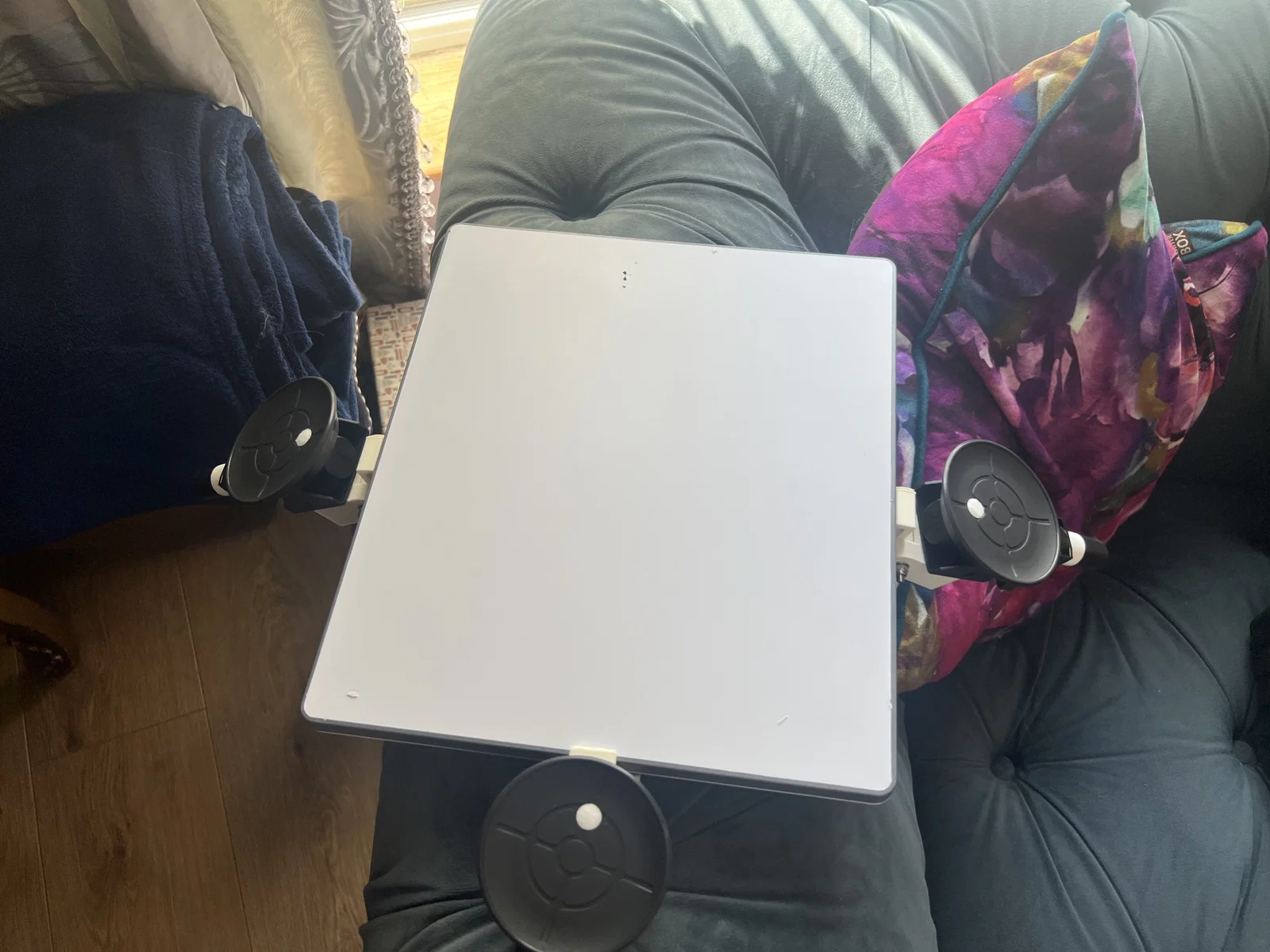

3. Vặn các đế hít chân không vào adaptor. (https://amzn.eu/d/0dMQMztn)
4. Căn chỉnh hướng đế hít trước khi siết chặt lần cuối.
