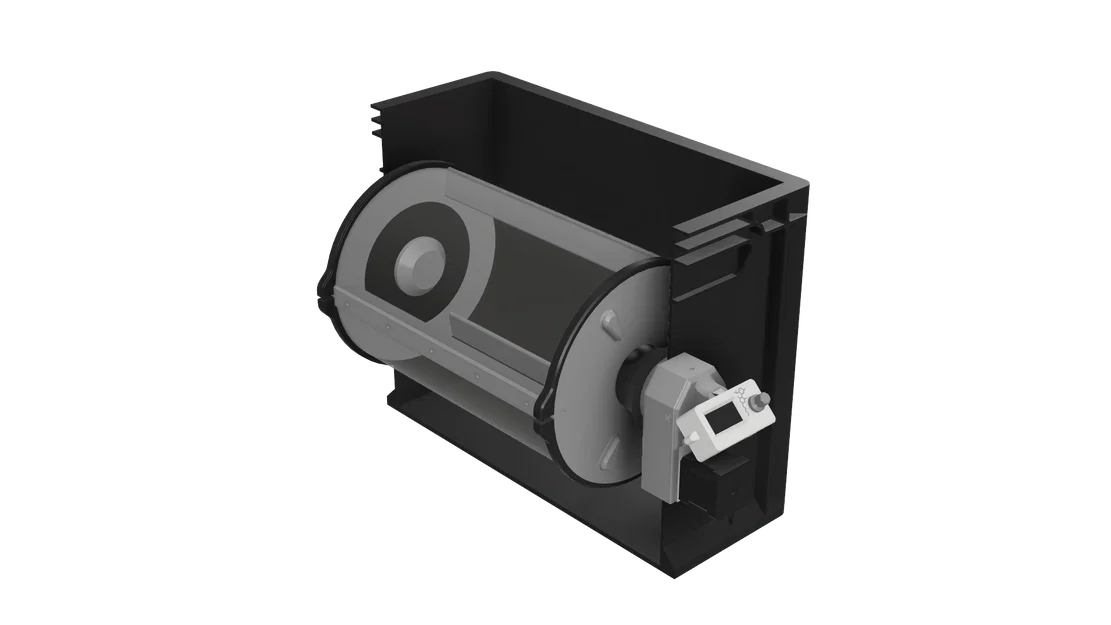

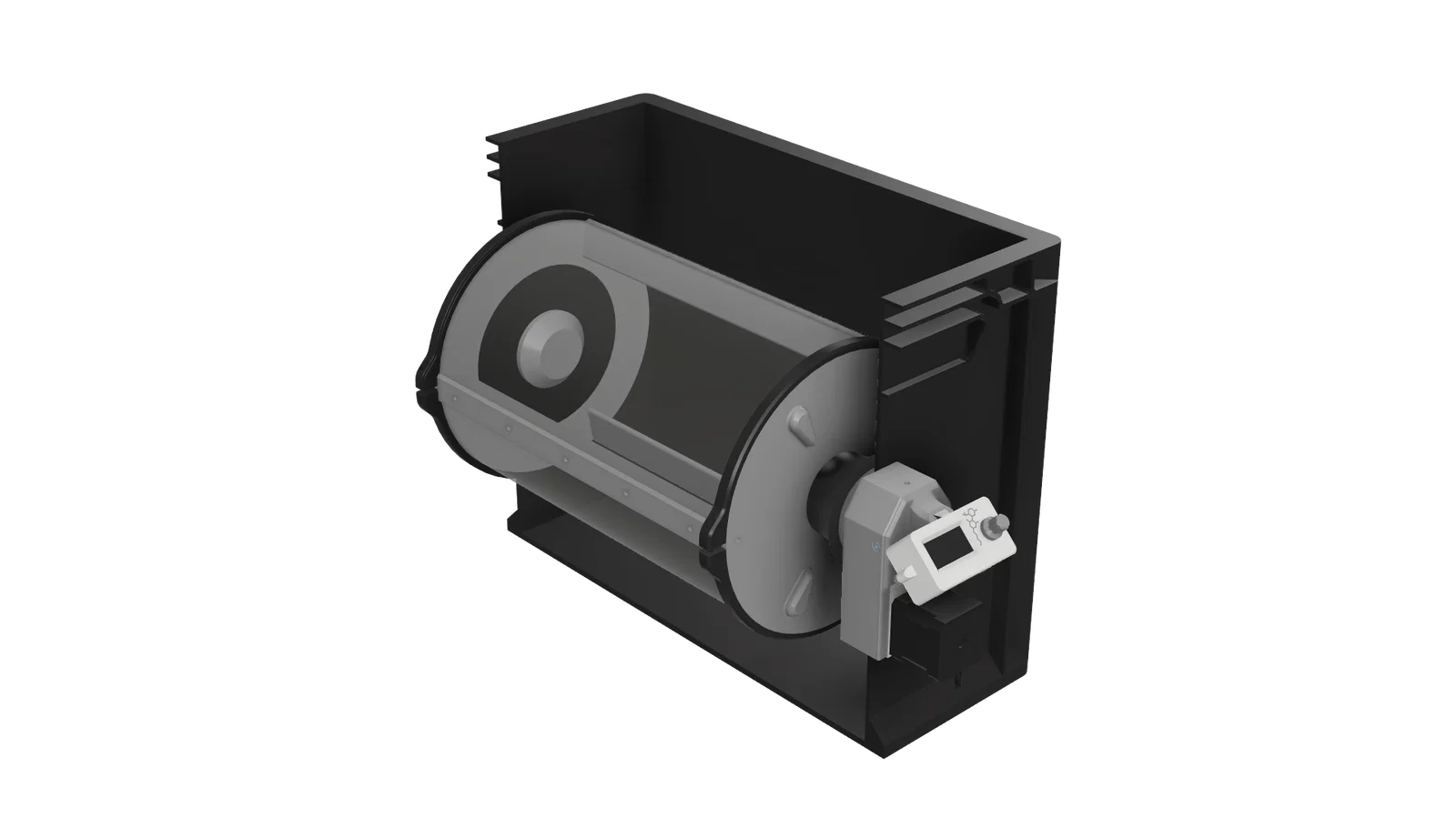

THE_TUMBLER (MXG-4) - Máy sàng lọc khô

QUAN TRỌNG !!!

Đây là phiên bản "early bird" (dành cho người tiên phong) mà tôi chia sẻ cho cộng đồng. Các bạn có thể tự lắp ráp ngay bây giờ nhưng sẽ cần thêm một bộ điều khiển. Máy được thiết kế cho nguyên mẫu MXbox của tôi, nhưng bạn có thể dùng tạm bộ điều khiển động cơ bước Nema17 thay thế: tại đây.

^^Tôi sẽ sớm cung cấp thêm phần ngàm gắn bộ điều khiển này trong vài ngày tới.

Nếu cần hỗ trợ trong quá trình lắp ráp, hãy tham gia Discord của tôi (tiếng Đức) và hỏi về "tumbler": https://discord.gg/XZ73qs7q8T

Tôi sẽ cập nhật danh sách linh kiện (BOM) hoàn chỉnh tại đây sau...

1. Lắp ráp phía ổ đỡ A

1.1 Chuẩn bị linh kiện

In 3D: 1x Base, 1x Body, 1x Bolzen, 1x Knob, 1x stug_support_15mm. Kim loại: 2x M3x16mm, 4x M3x10mm (chìm), 4x M3x10mm (trụ), 1x M3x6mm, 2x M3x4mm (set screw), 1x trục 60mm, 1x lò xo.

1.2 Lắp núm vặn vào trục

• Chèn trục vào núm, cố định bằng ốc M3x6mm.
• Vặn 2 ốc M3x16mm vào núm.
• Lưu ý: Trục rất chặt, có thể dùng búa nhẹ để đóng.

1.3 Lắp thân, lò xo và chốt

• Chèn lò xo vào Body, luồn trục núm qua.
• Nhấn chốt (Bolzen) vào trục, cố định bằng 2 ốc M3x4mm.
• Lưu ý: Không siết ốc quá chặt. Trục nên nhô ra khoảng 3mm khỏi chốt.

1.4 Gắn đế (Base)

• Đặt Base lên chốt khóa, bắt 4 ốc M3x10mm vào thân.

1.5 Kiểm tra chốt khóa

• Kéo núm, xoay 90 độ để chốt rút lại. Xoay ngược lại, chốt phải tự bật ra nhờ lò xo.

[... Các phần tiếp theo tiếp tục cấu trúc hướng dẫn tương tự ...]

7. Lắp lưới lọc

7.1 Lưu ý về lưới

• Máy dùng lưới thép không gỉ (khổ 30cm, dài khoảng 59.4cm).

7.2 Chuẩn bị lưới

• Cắt lưới, khoét 2 góc ở cạnh ngắn (10mm rộng, 5mm sâu).

7.3 Gắn lưới vào tấm lưới thứ nhất

• Nới lỏng 4 ốc trên tấm meshplate, luồn cạnh lưới đã cắt vào, căn chỉnh thẳng rồi siết chặt.

7.4 Quấn lưới quanh tang trống

• Quấn chặt lưới, cắt lưới dư, gấp mép khoảng 5mm rồi đặt lên plate.

7.5 Cố định mép lưới cuối

• Dùng miếng mesh-cover để kẹp chặt mép lưới.

7.6 Gắn các nắp lưới còn lại

• Đục lỗ qua lưới tại các vị trí ốc và vặn cố định.

7.7 Gắn vòng kẹp (Klemmring)

• Dùng ốc M3x30mm để kẹp chặt 2 đầu lưới vào tang trống.

7.8 Lắp tang trống vào Eurobox

• Thả nhẹ tang trống vào hộp, khớp nối từ tính và ổ đỡ phải vào đúng vị trí.
