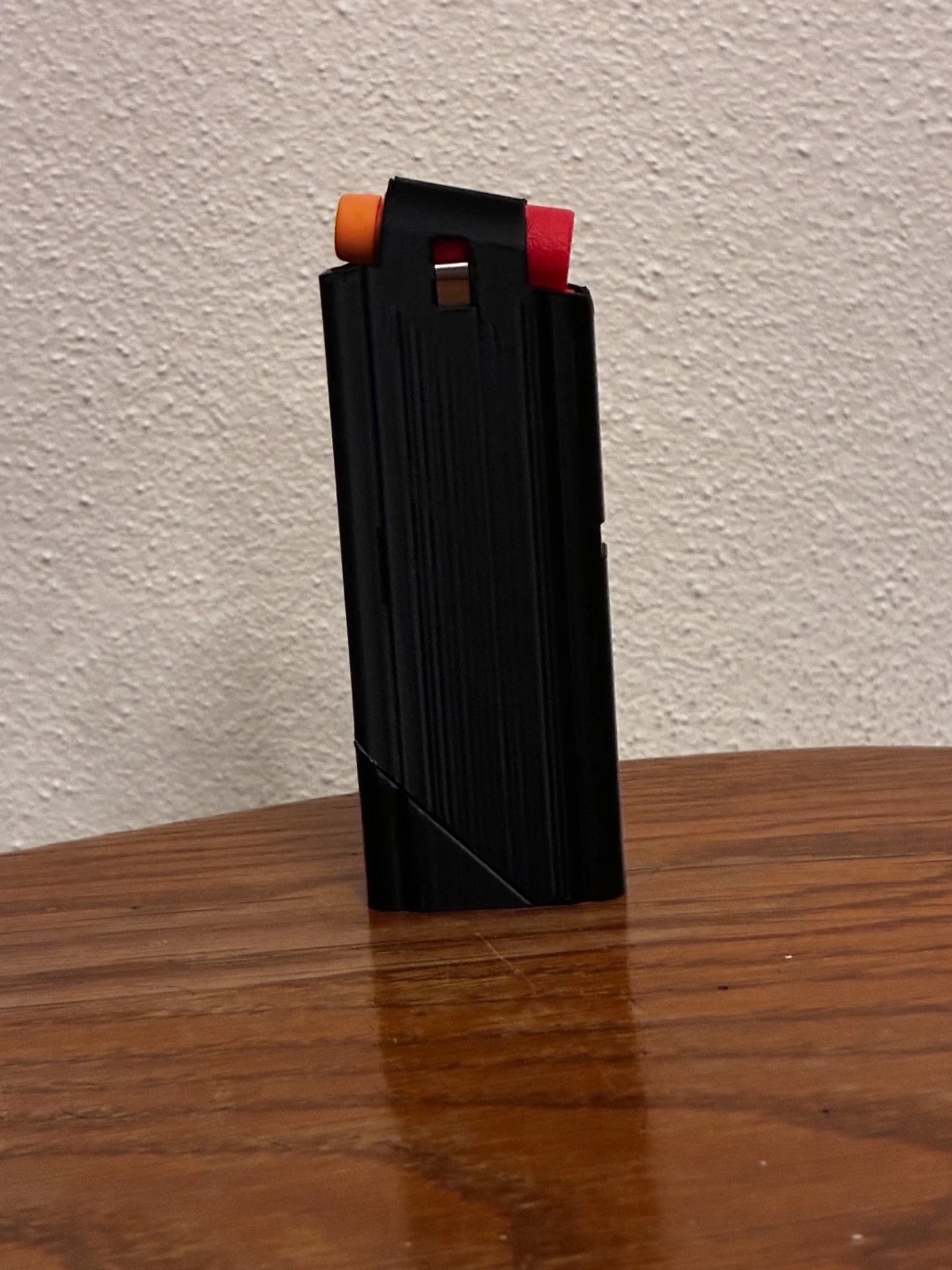

Băng đạn Thunderbird (Thunderbird Magazine)
Giải pháp băng đạn in 3D tối ưu cho dòng Lightning! Thiết kế tương thích hoàn hảo với các dòng blaster như Lightning, Smiley và Thrasher. Hỗ trợ tùy chỉnh độ dài linh hoạt qua Onshape, dễ dàng lắp ráp và nạp đạn nhanh.
Mô tả
Đây là giải pháp tốt nhất của mình cho các loại băng đạn in 3D tương thích với Lightning. Gửi lời cảm ơn chân thành đến Redcowl và Dingus đã truyền cảm hứng và chia sẻ hình học cho thiết kế này!
Tính năng
- Follower và feed lips góc 13 độ.
- Tối ưu hóa cho số lượng đạn ít giúp nằm chắc chắn hơn trong băng.
- Các cạnh được vát (Edge Chamfers).
- Cho phép nạp đạn nhanh (push-insert) vào các dòng blaster AIT Lightning.
- Có 3 vị trí lẫy cài (catch spots) khác nhau.
- Một băng đạn tương thích với nhiều loại blaster!
- Endcap gắn bằng vít hoặc keo.
- Tính năng kế thừa từ băng đạn Mockingbird, cho phép sử dụng vít đồ chơi để cố định chắc chắn phần endcap.
Sẽ có thêm nhiều tính năng mới sớm ra mắt! Nếu các bạn có gợi ý gì, hãy để lại bình luận nhé.
Độ tương thích của Blaster
| Blaster | Độ tương thích | Ghi chú |
|---|---|---|

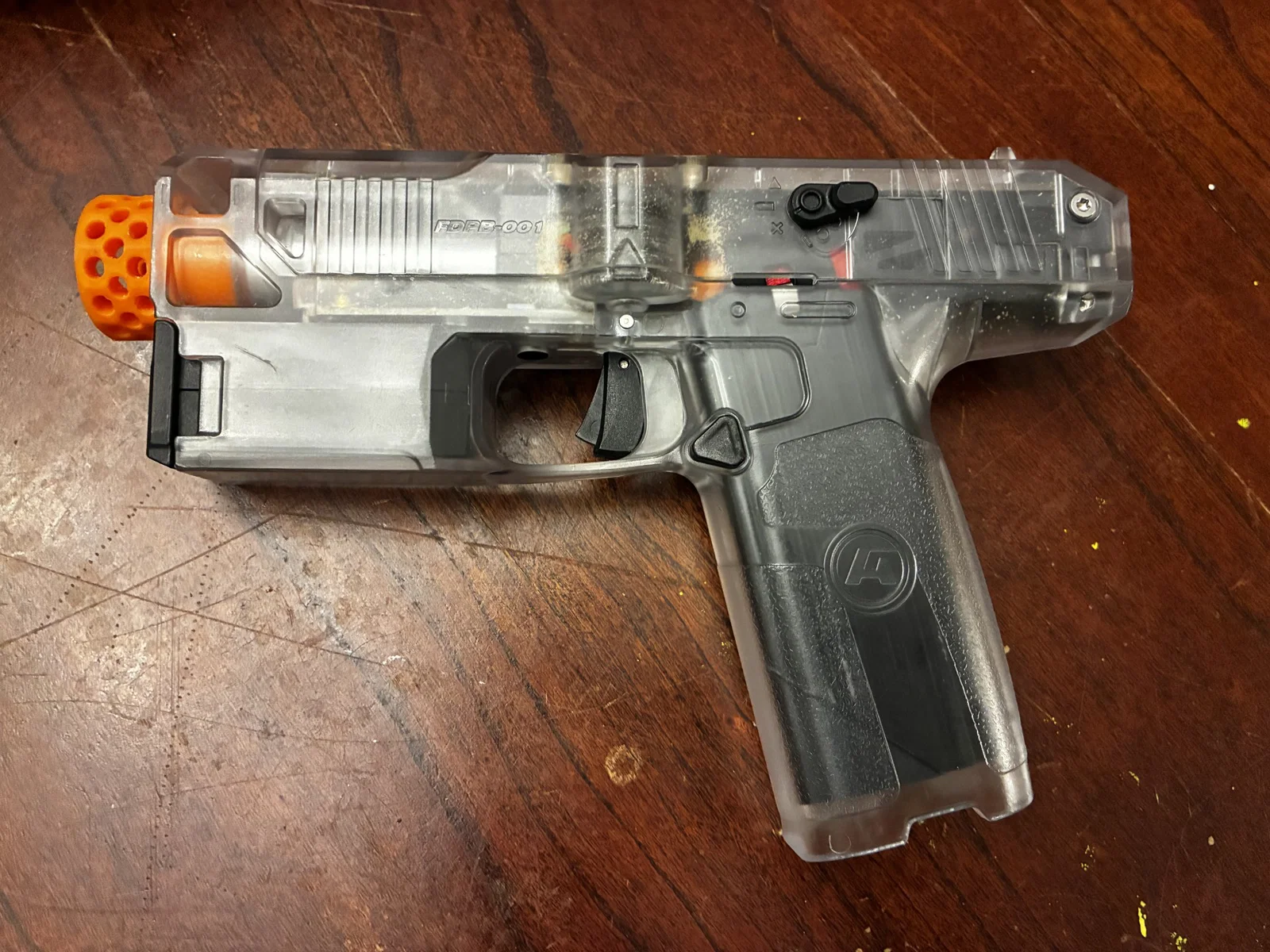

| Lightning | Được thiết kế cho | Nạp đạn nhanh |

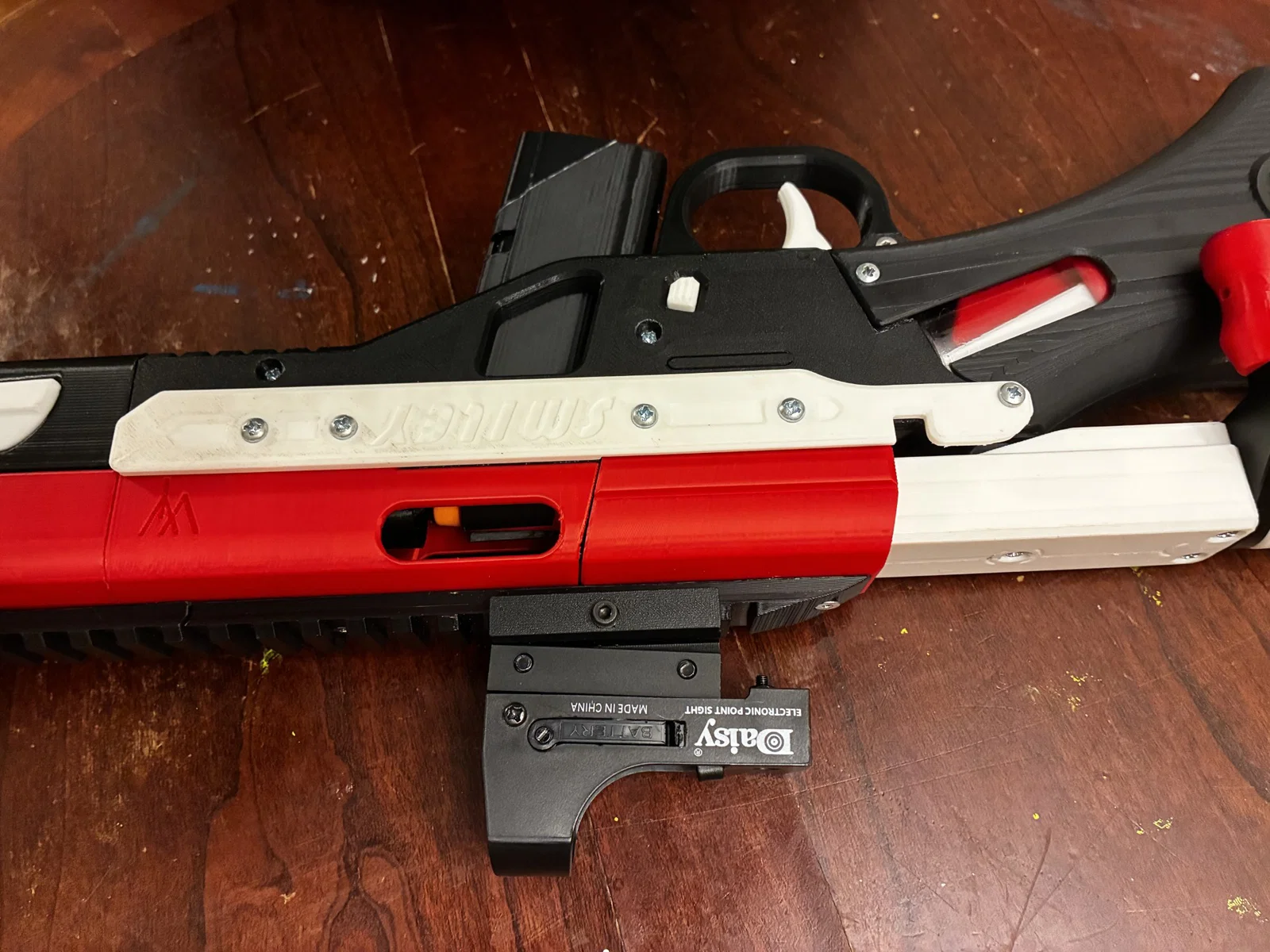

| Smiley | Được thiết kế cho | |
| Thrasher | Được thiết kế cho | |
| 31k | Chưa kiểm tra | Có khả năng tương thích nhưng chưa thử nghiệm |
| Diana | Chưa kiểm tra | Có khả năng không tương thích nhưng chưa thử nghiệm |
| Lailaps | Chưa kiểm tra | Có khả năng tương thích nhưng chưa thử nghiệm |
Phần cứng cần thiết
- Lò xo trống (drum spring) kiểu 31k
- Vít 4-40 x 3/8" [Tùy chọn, cho endcap]
- Vít đồ chơi (kích thước dùng cho Fury-X/Longshot/Thrasher) [Tùy chọn, cho endcap]
- Keo dán [Tùy chọn, cho endcap]
Tùy chỉnh
Học hỏi từ băng đạn sure.t, đây là liên kết Onshape để bạn điều chỉnh số lượng đạn và tạo các tệp băng đạn siêu dài. Mình sẽ cập nhật thêm các tính năng tùy chỉnh trong tương lai vì bản thân mình không thích phải lục lọi qua hàng tá tệp tin và tin rằng việc tùy chỉnh rất thú vị.
Tùy chỉnh ngay!
In ấn
Mình đã in với độ dày từ 2 đến 4 lớp tường, tuy nhiên các bài kiểm tra độ bền chi tiết vẫn chưa được thực hiện đầy đủ để đưa ra lời khuyên chính xác. NHỚ IN CÙNG VỚI BRIM, nhất là khi băng đạn có kích thước lớn!
Lắp ráp
- Luồn đầu lò xo vào khe phía trên đầu băng đạn, sau đó dẫn lò xo qua lỗ dưới đáy để cố định.
- Bôi trơn các khe nơi follower sẽ chạy qua. (chỉ là khuyến nghị, không bôi vẫn có thể hoạt động).
- Sử dụng thước hoặc vật tương tự để đẩy vòng lò xo xuống đáy băng đạn cho đến khi nó nhô ra ngoài.
- Đặt vòng lò xo vào khe dưới đáy của follower rồi thả nó vào trong băng đạn. Giữ ngón tay chắn đường di chuyển của follower ở đỉnh băng đạn để tránh làm hỏng linh kiện.
- Gắn endcap bằng vít (vít đồ chơi từ dòng X-Shot Pro hoặc vít 4-40 x 3/8").
Cập nhật
15/07/2026: Đăng tải! 16/07/2026: Sửa lỗi tỷ lệ Onshape; điều chỉnh hệ số nhân để giảm khoảng trống thừa.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
