Bộ Lọc Khí Thải và Bộ Lọc Trong UAF cho Sovol Zero V0.7

Cái bộ lọc khí thải zin với mấy cái bộ lọc gắn trong khác tui thấy không hiệu quả lắm nên tui quyết định thử nhét mấy cái quạt lồng sóc (radial blower) bự nhất có thể vào cái không gian còn trống này.

Tui biết là nhìn mấy món này không được đẹp mắt cho lắm, nhưng mà ngặt nỗi là hễ mấy cái bản mẫu của tui mà chạy ổn rồi là tui bị mất hứng, không muốn ngồi chỉnh sửa cho nó hoàn hảo nữa ^^' Nên thôi, tui quyết định tung ra luôn thay vì cứ giữ khư khư ở đó cả năm trời.

Phần thân bên phải dùng 2 lỗ vít bên dưới (nhớ dùng heat insert), còn bên trái thì chỉ dùng 1 lỗ thôi... nhưng vẫn chạy tốt (lại còn có cái lợi là bác có thể xoay nhẹ nó một chút lúc lắp ráp ^^). Tui có chêm thêm cái long đền bên ngoài để khỏi bị trầy máy.

Lọc Hepa 804015 (loại của iLife, Chuwi hay gì đó: https://de.aliexpress.com/item/1005006011637467.html) thì cứ nhét thẳng vào ống dẫn gió, có thể ép mạnh hoặc gọt bớt một cạnh để né mấy cái bệ bàn in siêu bự của con Zero ^^.

Khay đựng than hoạt tính chỉ cần trượt vào phần vỏ, nhớ chỉnh thông số in với height modifier 1mm, không để top/bottom layers, dùng infill Honeycomb 20%. Tui in bộ đầu bằng PETG để lấy cái đó in bộ hiện tại bằng ABS cho chắc cú... nhưng mà bộ PETG cũng chạy tốt cả chục lần in mà không gặp vấn đề gì hết.

Vì tui muốn dùng đúng cái cổng 4-pin zin nên tui đã phải cày nát mới tìm ra món này: https://de.aliexpress.com/item/1005008488370761.html

Quạt 24V 4-pin 4500rpm, mấy bác săn deal trên đó chắc tầm 10€/cái à.

Hoặc là mấy bác cứ dùng klipper expansion board rồi chơi mấy loại quạt 2-pin 24V rẻ tiền có đầy trên thị trường là xong > <'

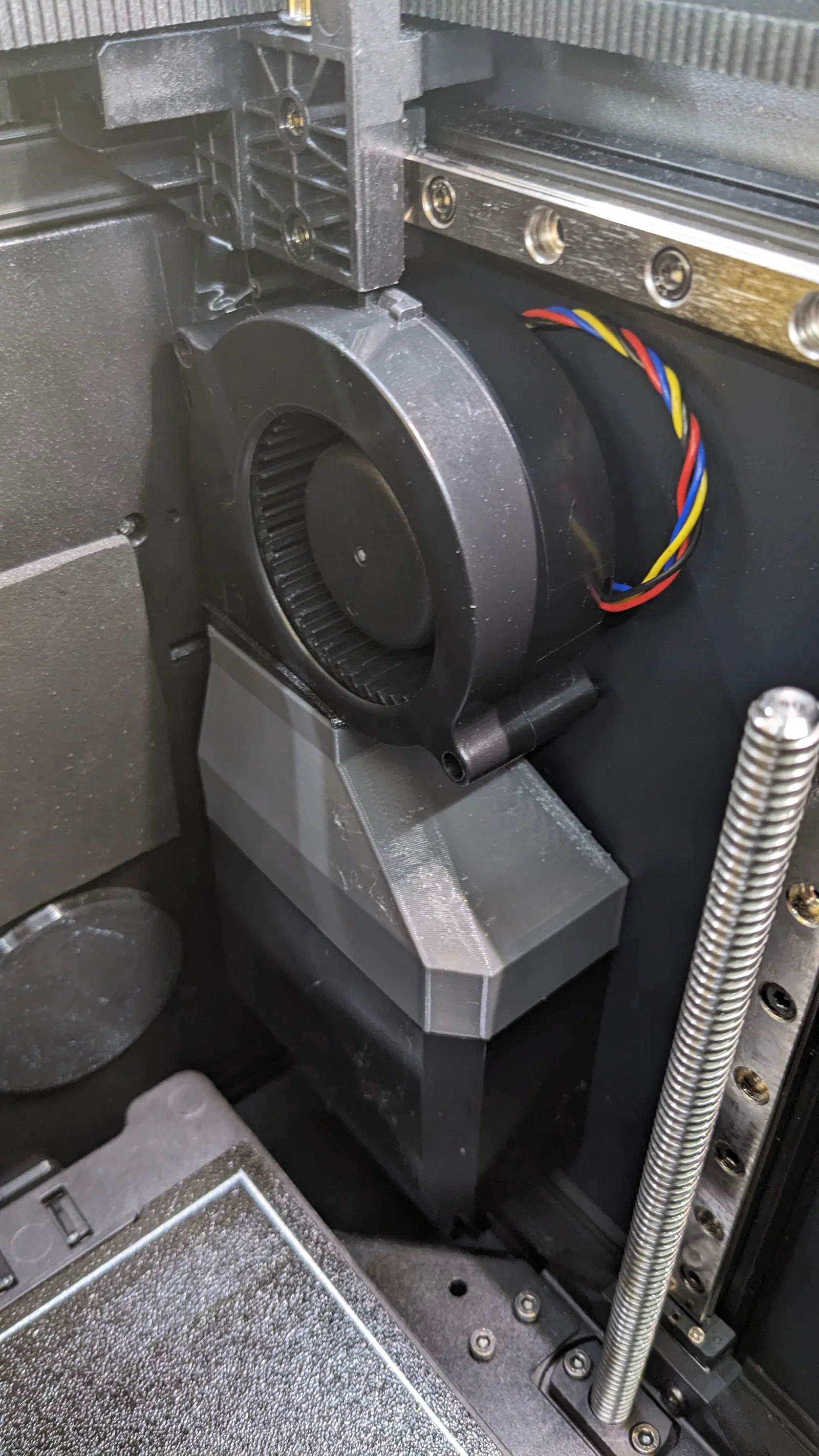

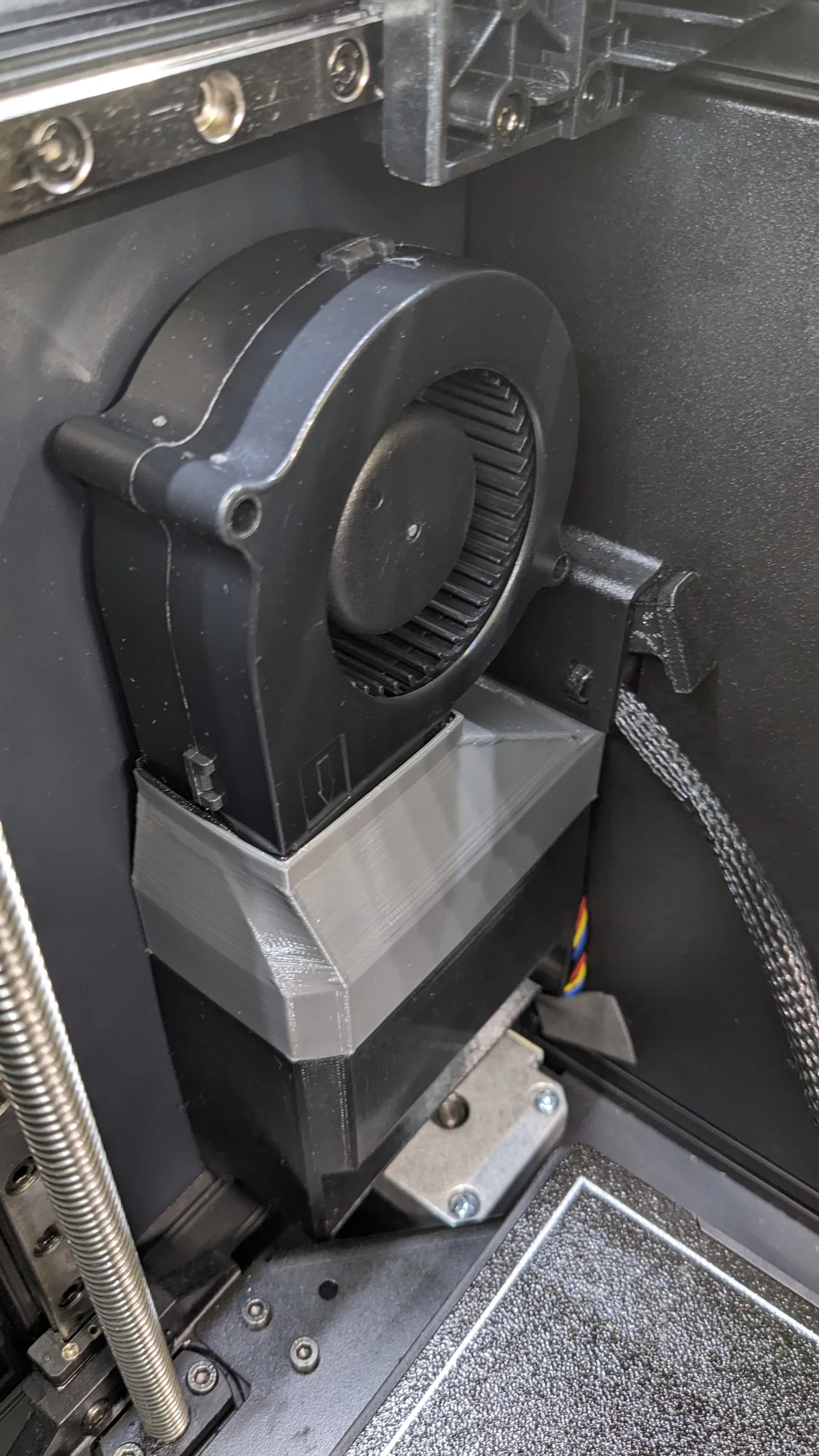

Cứ nhét quạt vào ống (muốn xịn hơn thì dán thêm cái ron TPU) rồi gắn ống vào thân máy là xong, Voila!

Nếu bác nào có câu hỏi, góp ý hay là ngứa miệng muốn chê bản in của tui xấu thì cứ tự nhiên nha.

À, tui có đính kèm file STEP của phần quạt/Hepa để mấy bác dễ tùy chỉnh cho mấy loại quạt khác đó.
