Tấm Adapter Toolhead cho Sovol Zero sang chuẩn Voron (Bản thử nghiệm)

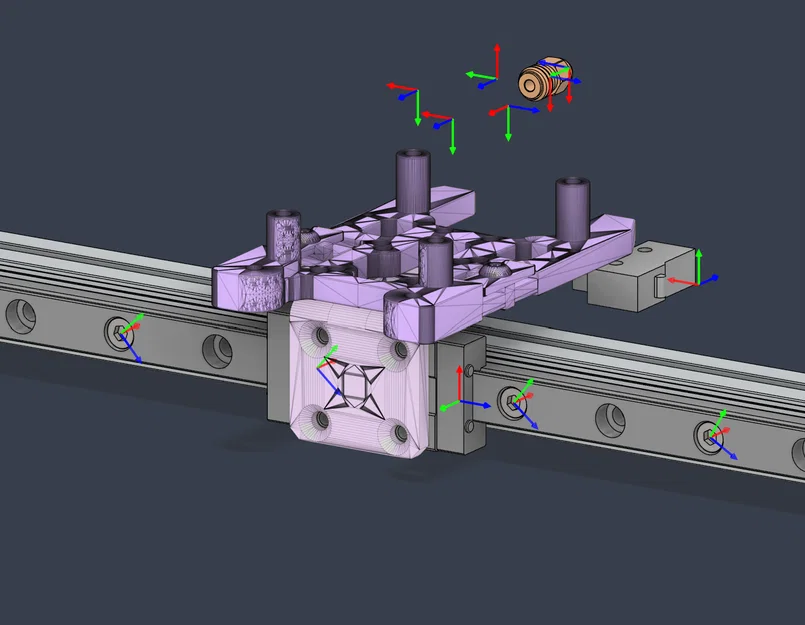

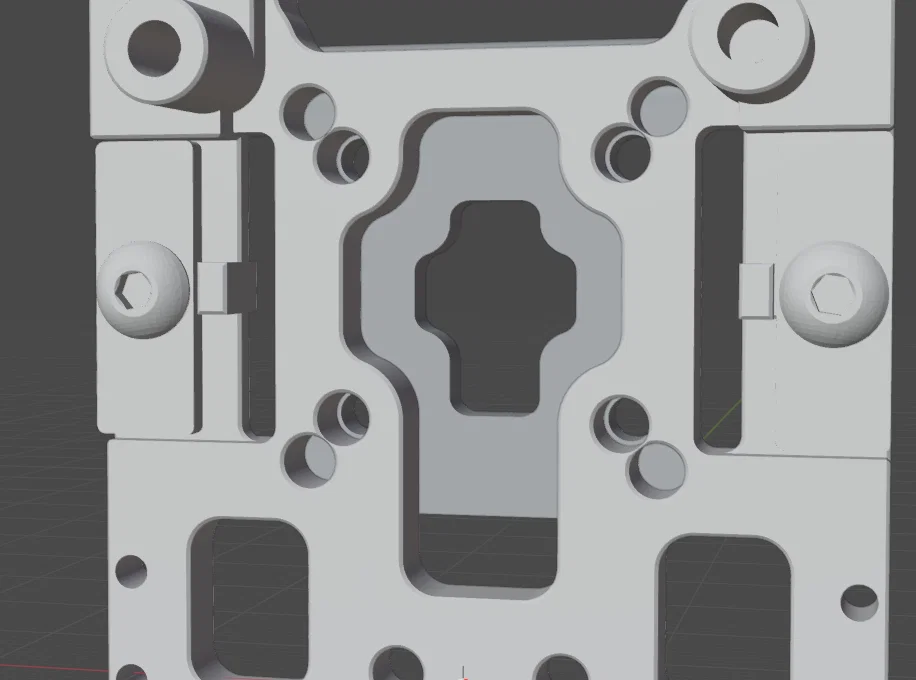

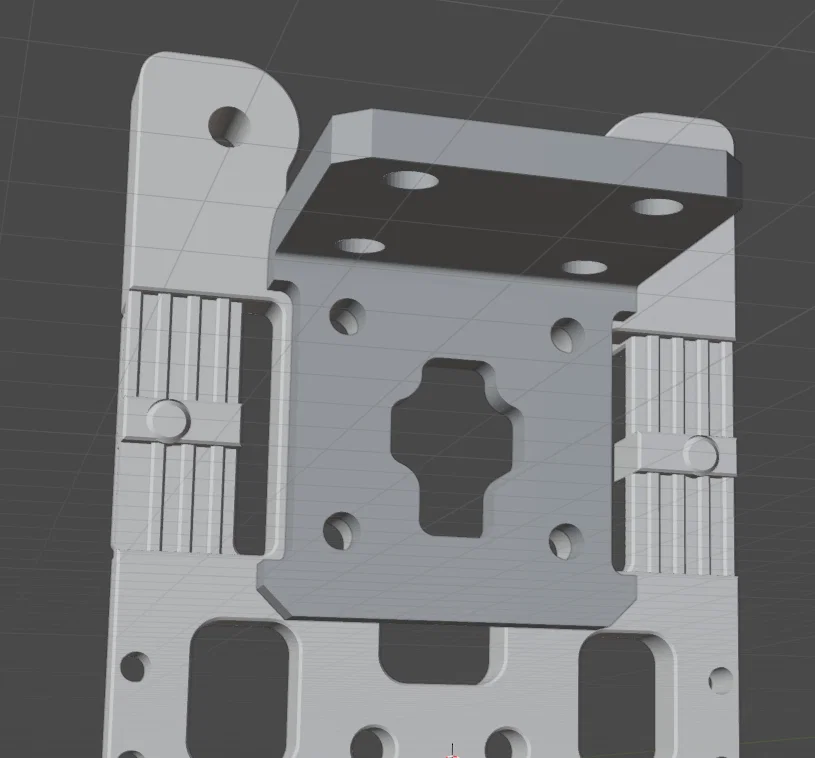

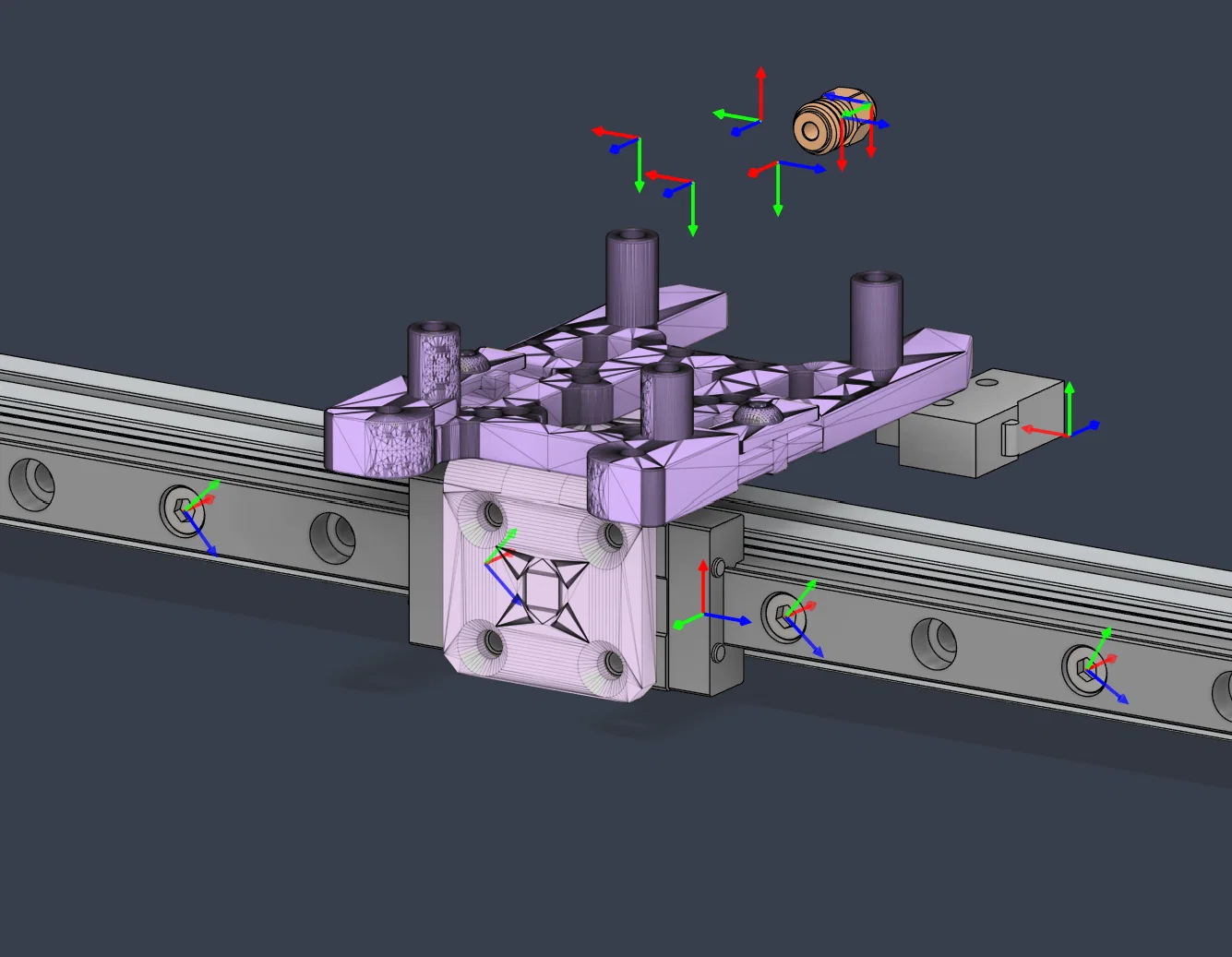

Đây là tấm adapter dạng thử nghiệm giúp Sovol Zero của bạn có thể sử dụng hầu hết các loại đầu in (toolhead) theo chuẩn Voron. Mặc dù thanh trượt trục X của Zero hướng lên trên, trong khi Voron gắn thanh ray MGN hướng ra phía trước, tấm adapter này đóng vai trò như một giá đỡ 90 độ vững chắc, tạo ra mặt gắn tương thích MGN9 ngay phía trước gá lắp, thẳng hàng với đường chạy dây đai và lỗ bắt vít theo chuẩn đầu in Cartographer CNC.

Công dụng của linh kiện này

• Chuyển đổi thanh ray trục X hướng lên trên của Sovol Zero thành ngàm gắn đầu in MGN9 hướng ra phía trước.
• Cung cấp các lỗ M3 đã được căn chỉnh chuẩn xác để bắt vít các loại đầu in kiểu Voron.
• Duy trì độ thẳng hàng của dây đai dựa trên cấu trúc hình học của Cartographer CNC.
• Cho phép thử nghiệm nhiều loại đầu in Voron khác nhau trên nền tảng máy Zero.

Lưu ý về sản xuất

Giá đỡ này được thiết kế để gia công kim loại, cụ thể là:

• In 3D bằng công nghệ SLM hoặc Binder Jet (thép hoặc nhôm), hoặc
• Gia công CNC truyền thống

Các lỗ MGN9 hướng ra phía trước được thiết kế để tạo ren M3 sau khi gia công.

Nếu in bằng thép: Linh kiện sẽ quá cứng để tạo ren nếu không được ủ nhiệt. Quy trình của tôi là:

1. Đun nóng chi tiết đến nhiệt độ đỏ rực bằng đèn khò.
2. Làm nguội đột ngột trong nước.
3. Đợi cho chi tiết nguội hoàn toàn.
4. Cẩn thận tạo ren thủ công bằng tay với dầu hoặc sáp chuyên dụng.

Khuyến cáo

Đây là tấm adapter thử nghiệm. Nó chưa trải qua các bài kiểm tra độ bền lâu dài, phân tích độ rung hay kiểm chứng qua các chu kỳ in kéo dài. Hãy cân nhắc kỹ trước khi sử dụng. Mọi phản hồi, hỏng hóc, cải tiến hay các bản remix đều được hoan nghênh. Nếu bạn thử nghiệm giá đỡ này, hãy chia sẻ kết quả và cho tôi biết nếu có vấn đề gì xảy ra nhé. Hiện tôi vẫn đang đợi sản phẩm in từ JLC3DP (giá khoảng $14 cho chất liệu BJ-316L với đánh bóng tiêu chuẩn).
