MPR&P-V3... Máy CNC Thanh răng & Bánh răng (Rack&Pinion) Tự in 3D

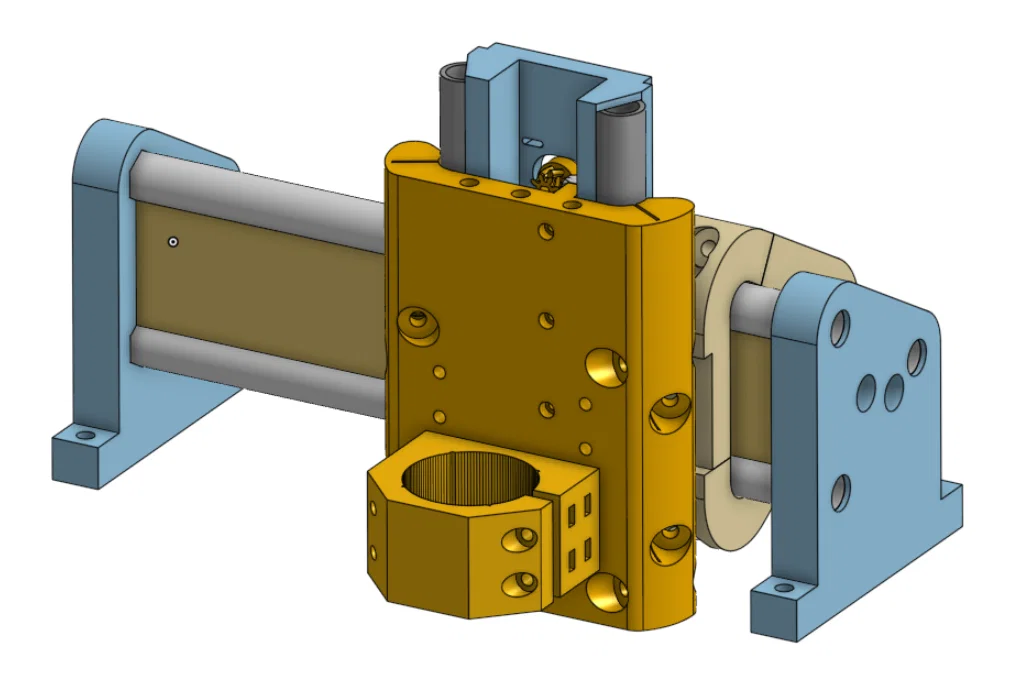

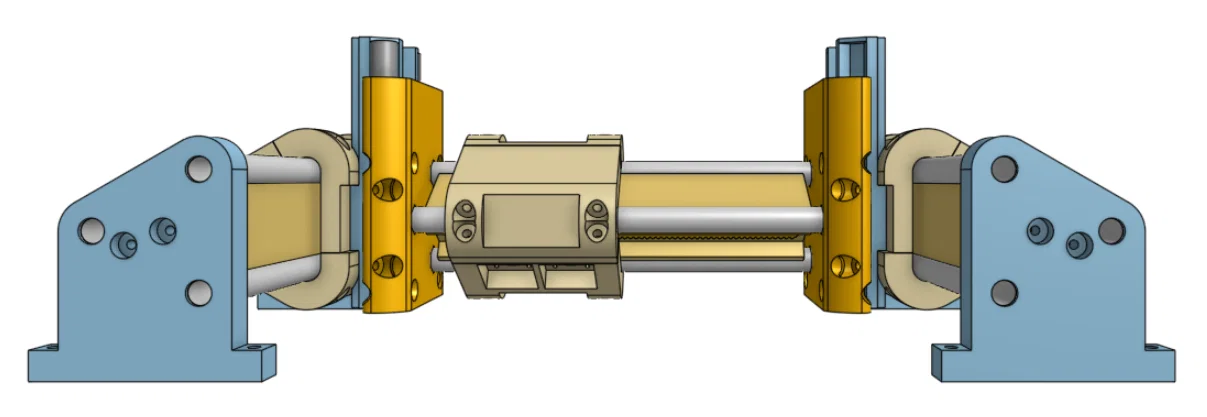

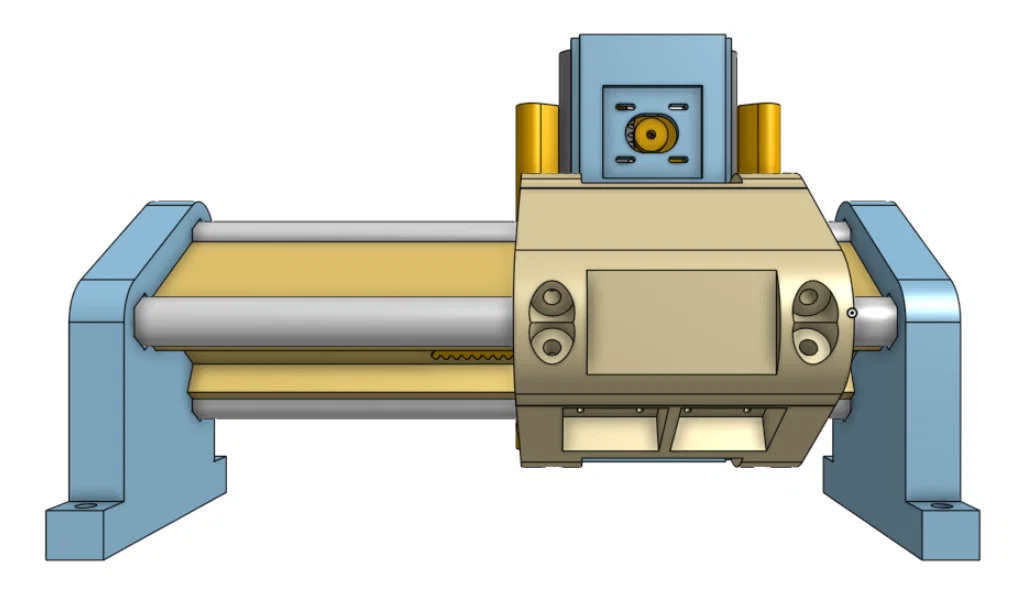

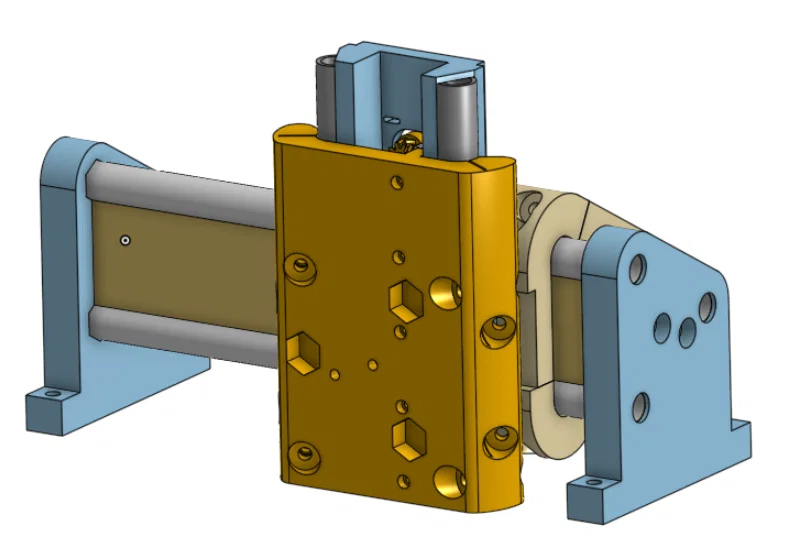

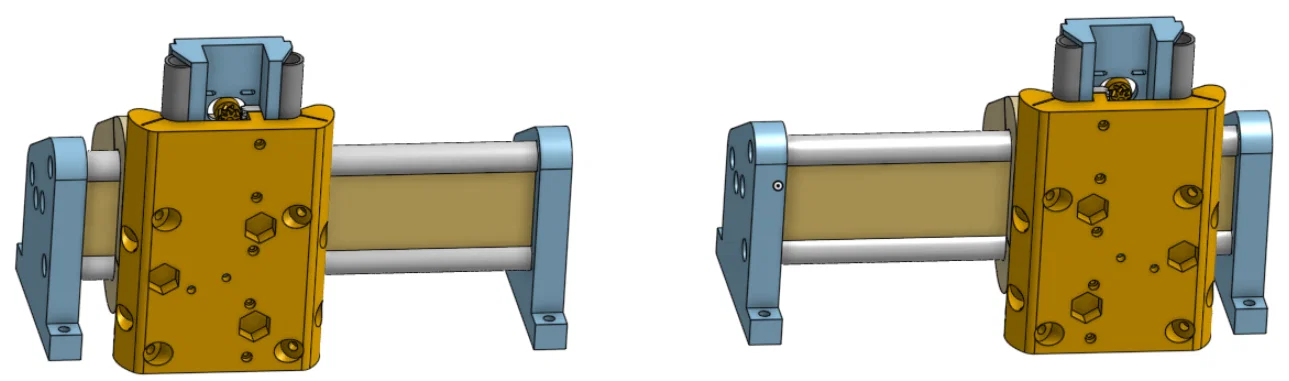

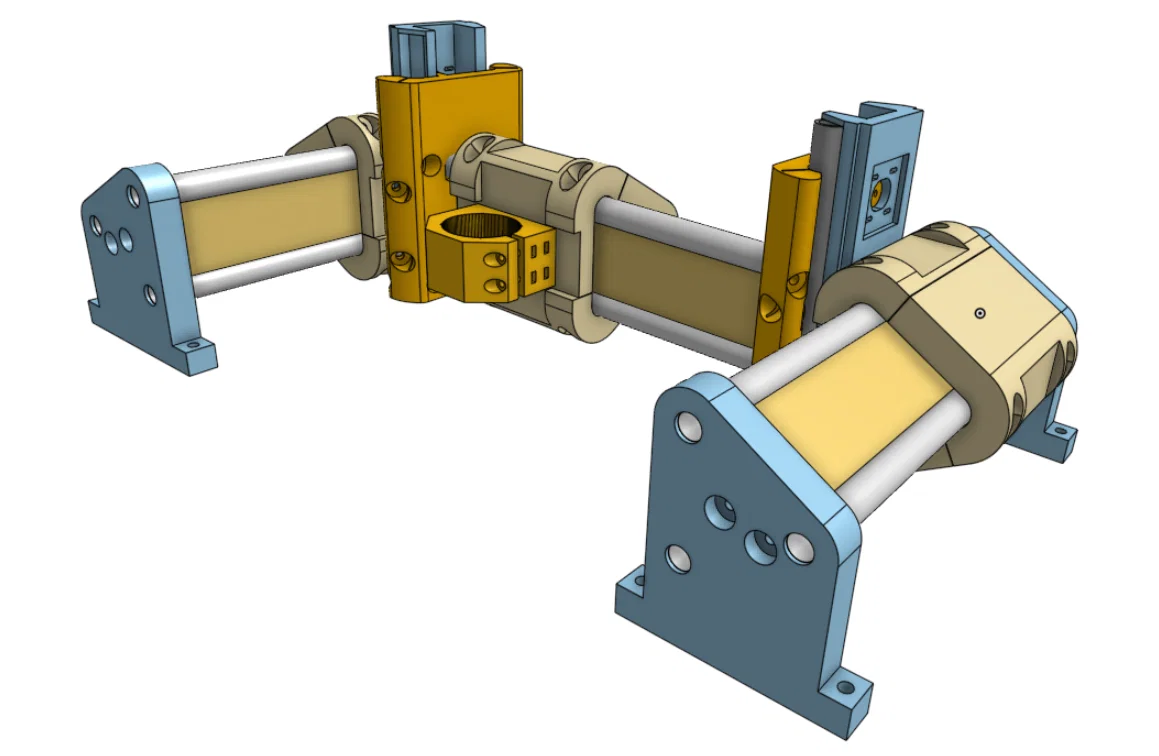

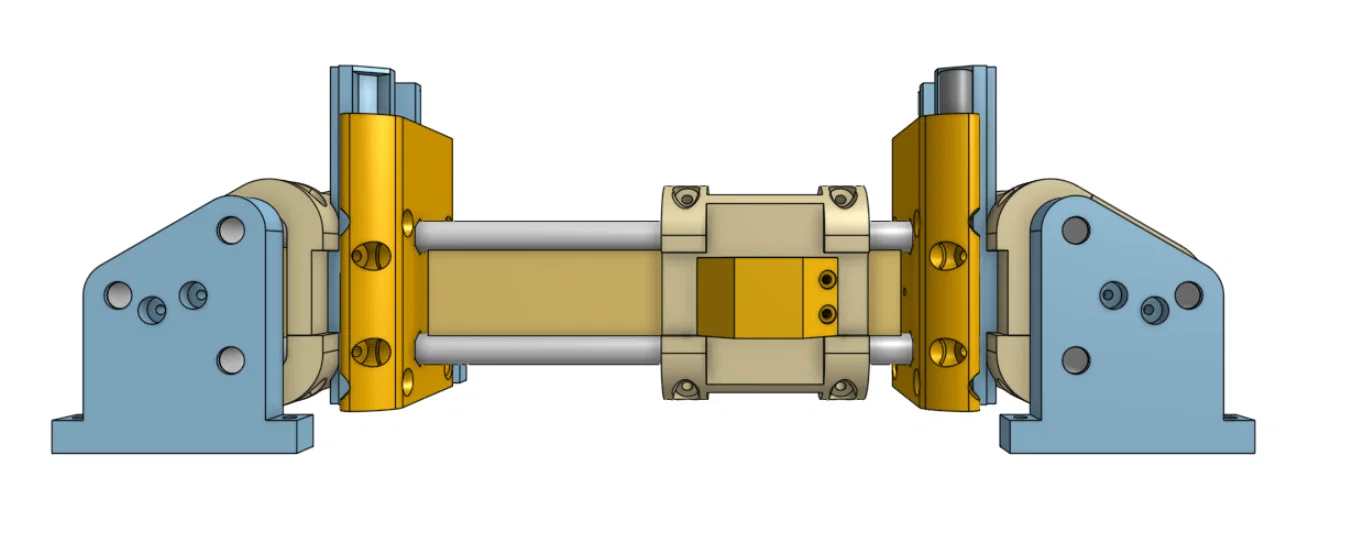

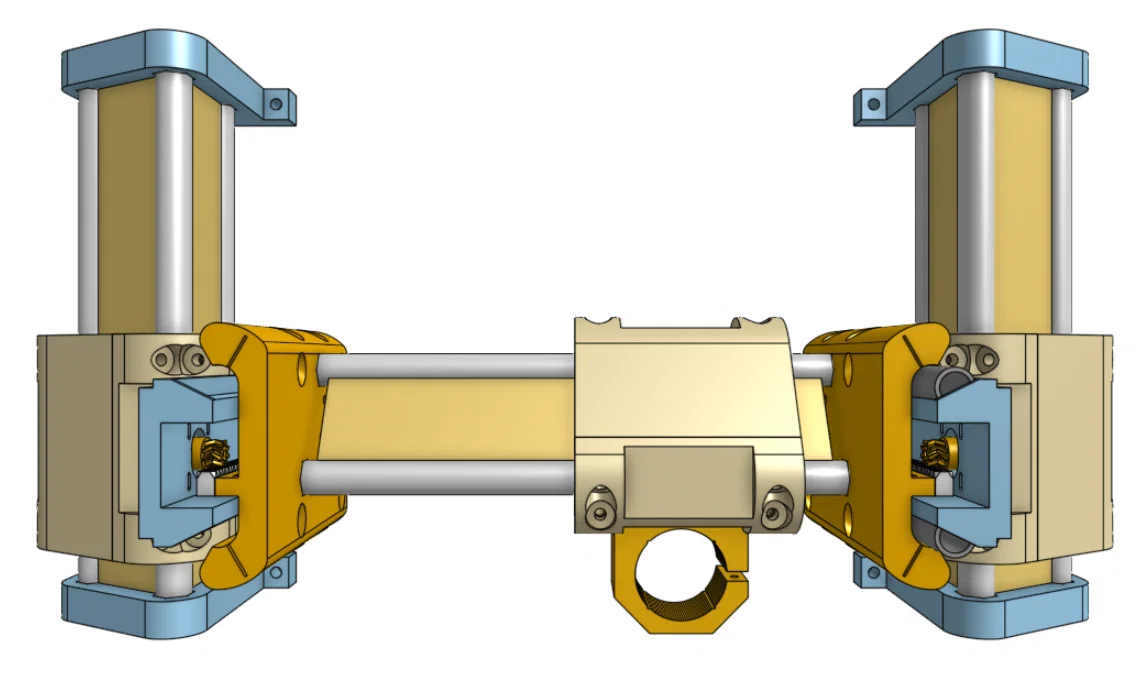

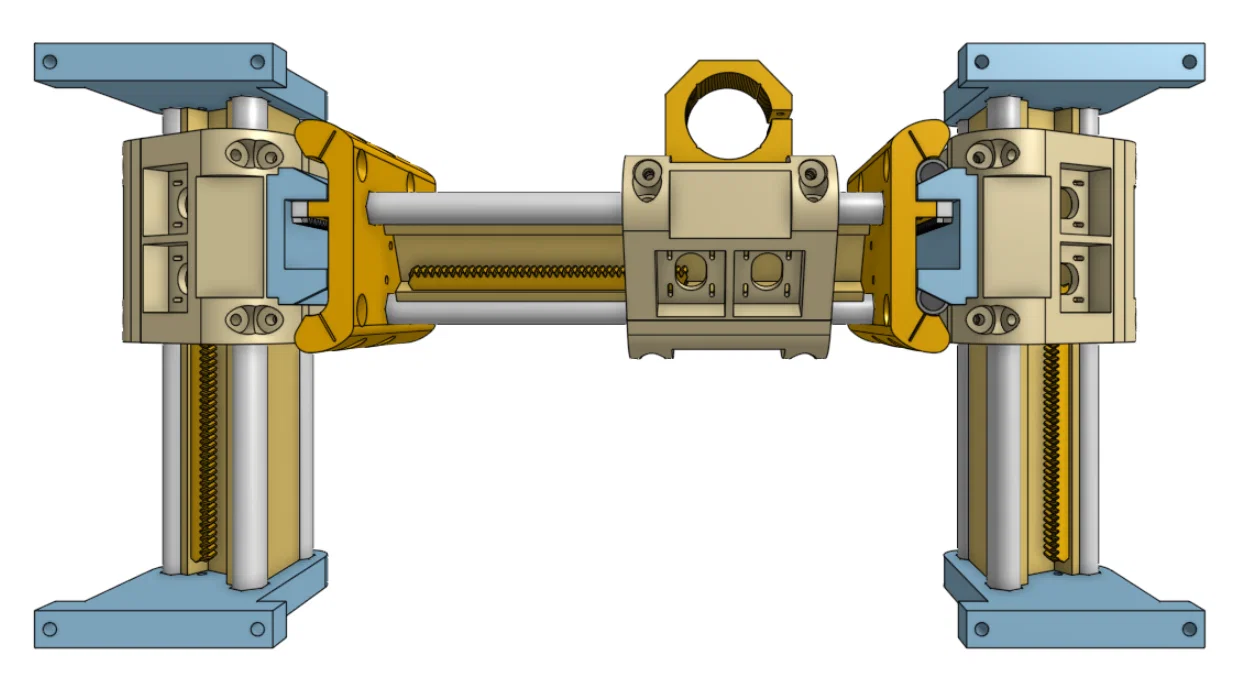

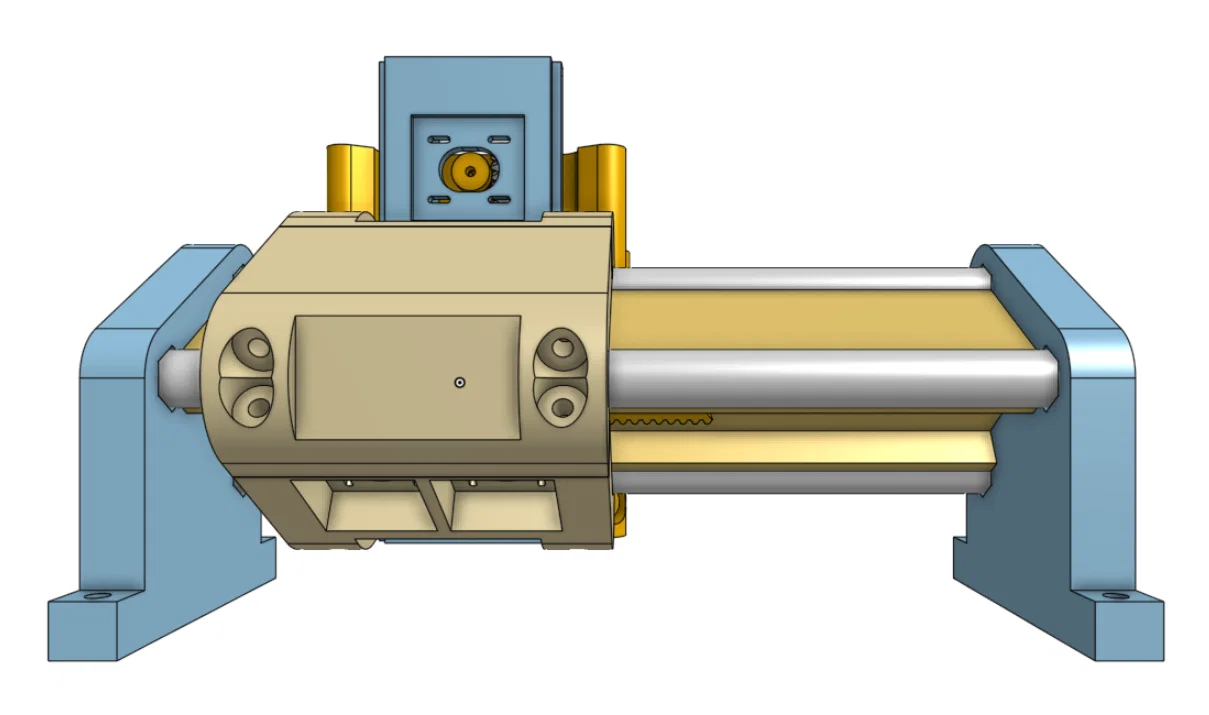

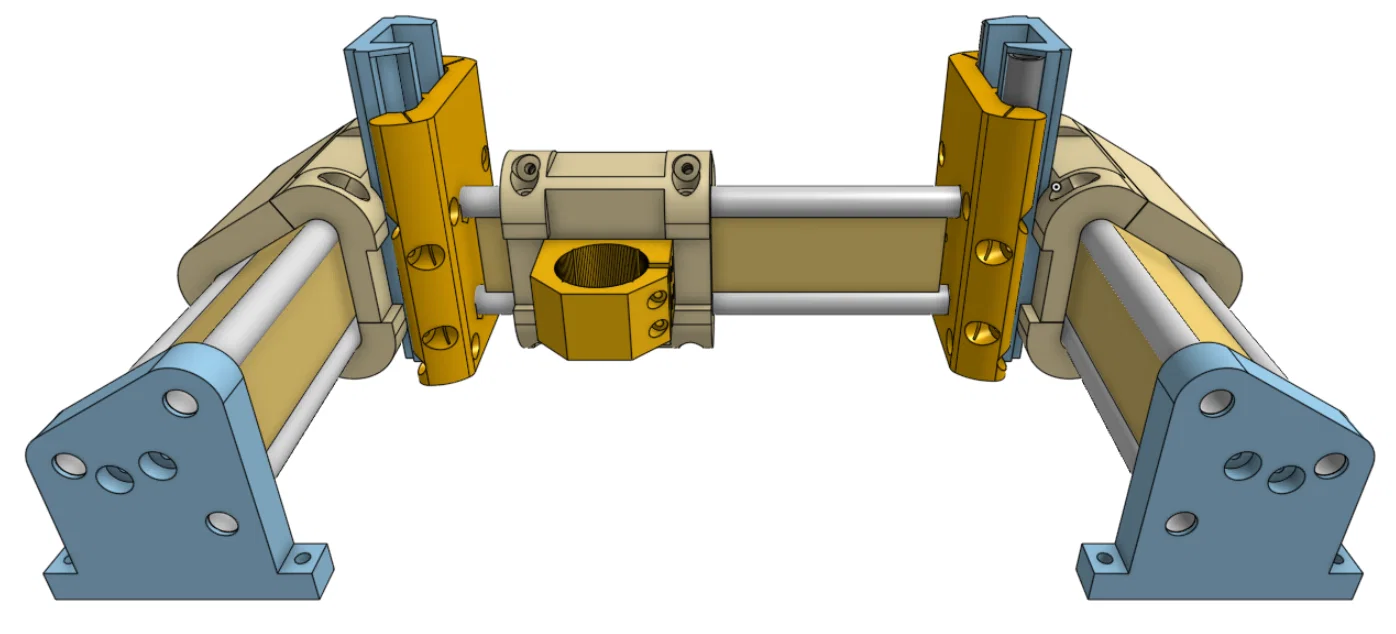

Đây là phiên bản thứ 3 của dòng máy CNC 3 trục MPR&P. Máy có tính mô-đun cao, bao gồm ba giai đoạn tịnh tiến (linear stages) gần như giống hệt nhau và hai giai đoạn nâng (lift stages) đồng nhất. Phiên bản MPR&P này là một thiết kế hoàn toàn mới, nhưng đã được lấy cảm hứng rất nhiều từ cơ cấu "dầm và nâng" (beam and lift) của dòng máy LowRider4 nổi tiếng từ V1Engineering... vốn đã chứng minh độ cứng vững tuyệt vời cho các dòng máy DIY. Thiết kế này cũng đã được phát triển công khai trong một chủ đề trên diễn đàn V1Engineering, bạn có thể xem tại đây: https://forum.v1e.com/t/mpr-p-v3-triangular-beam-can-you-help-make-it-go/54260 Máy bao gồm các linh kiện in 3D và phụ kiện phần cứng phổ thông, giá rẻ và dễ dàng tìm mua tại các cửa hàng địa phương hoặc trực tuyến... không yêu cầu các bộ phận chuyên dụng đắt tiền hay khó kiếm. Điểm độc đáo của chiếc máy này là hệ thống bánh răng thanh răng (rack-and-pinion - R&P) dạng xương cá được in 3D cho tất cả các trục X, Y, Z. Các thanh răng được tạo thành từ những đoạn có thể in dễ dàng, kết nối với nhau bằng thanh ren 1/4" đối với các giai đoạn tịnh tiến, cho phép bạn thiết lập chiều dài trục theo bất kỳ kích thước thực tế nào. Các bộ phận bánh răng và thanh răng trong giai đoạn nâng cũng được in 3D và bắt vít vào tấm nâng bằng ốc vít 4mm. Các linh kiện lắp ráp khác bao gồm bu lông lục giác 5/16" (8mm) với chiều dài lên đến 5" có bán tại các cửa hàng kim khí, cùng nhiều loại ốc vít và đai ốc M3, M4, M6. Các động cơ bước NEMA17, dây dẫn phù hợp, đầu nối dây và bo mạch Jackpot 3 cùng phần mềm FluidNC từ V1Engineering được khuyến khích sử dụng... mặc dù hầu hết các bộ điều khiển GRBL, FluidNC hoặc grblHAL đều có thể dùng để điều khiển máy... rất dễ tìm mua trực tuyến trên các trang như Amazon. Các chi tiết phần "lõi hẹp" (narrow core) dành cho những ai muốn có bộ khung X hẹp hơn, phù hợp hơn cho các công việc sử dụng laser/bút vẽ/dao kéo... với tải trọng nhẹ hơn. Lưu ý rằng tất cả các chi tiết "lõi" đều dựa vào bu lông 5" để điều chỉnh "lực kẹp", nhằm đưa tất cả các vòng bi lăn tiếp xúc với đường ray hình tam giác của trục. Đừng siết quá chặt gây kẹt máy... hãy sử dụng một cách khéo léo.
