Khớp nối ống 1/2" cho máy bơm chìm Jier JR-600
Mình tự làm linh kiện thay thế này cho máy bơm đài phun nước vì bị mất phụ kiện zin. Thiết kế này tương thích với máy bơm chìm Jier JR-600, dễ lắp đặt và không cần support khi in. Nhớ dùng nhựa bền như ASA để sử dụng dưới nước lâu dài nhé.
Mô tả
Vì linh kiện này sẽ được đặt chìm dưới nước, bạn nên in bằng vật liệu bền bỉ nhé. Mình dùng nhựa Prusament Lipstick Red ASA vì lúc đó máy đang lắp sẵn loại này.
File bgcode mình cung cấp đã chạy ngon lành trên máy Prusa Core One+ của mình. Không cần support, nhưng bạn nhớ xoay model 90 độ để in hướng "lên trên", theo kiểu các vòng tròn đồng tâm.

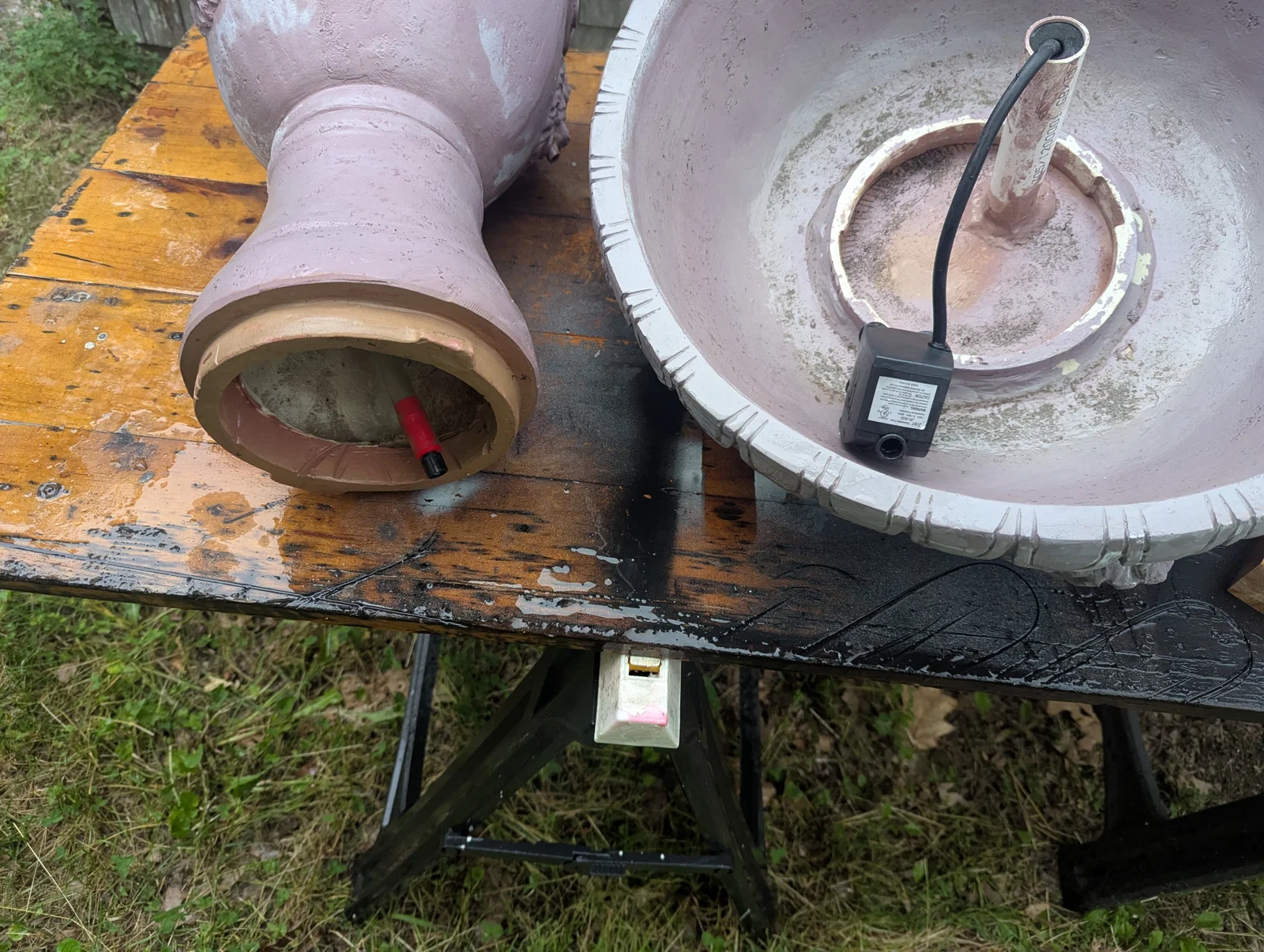

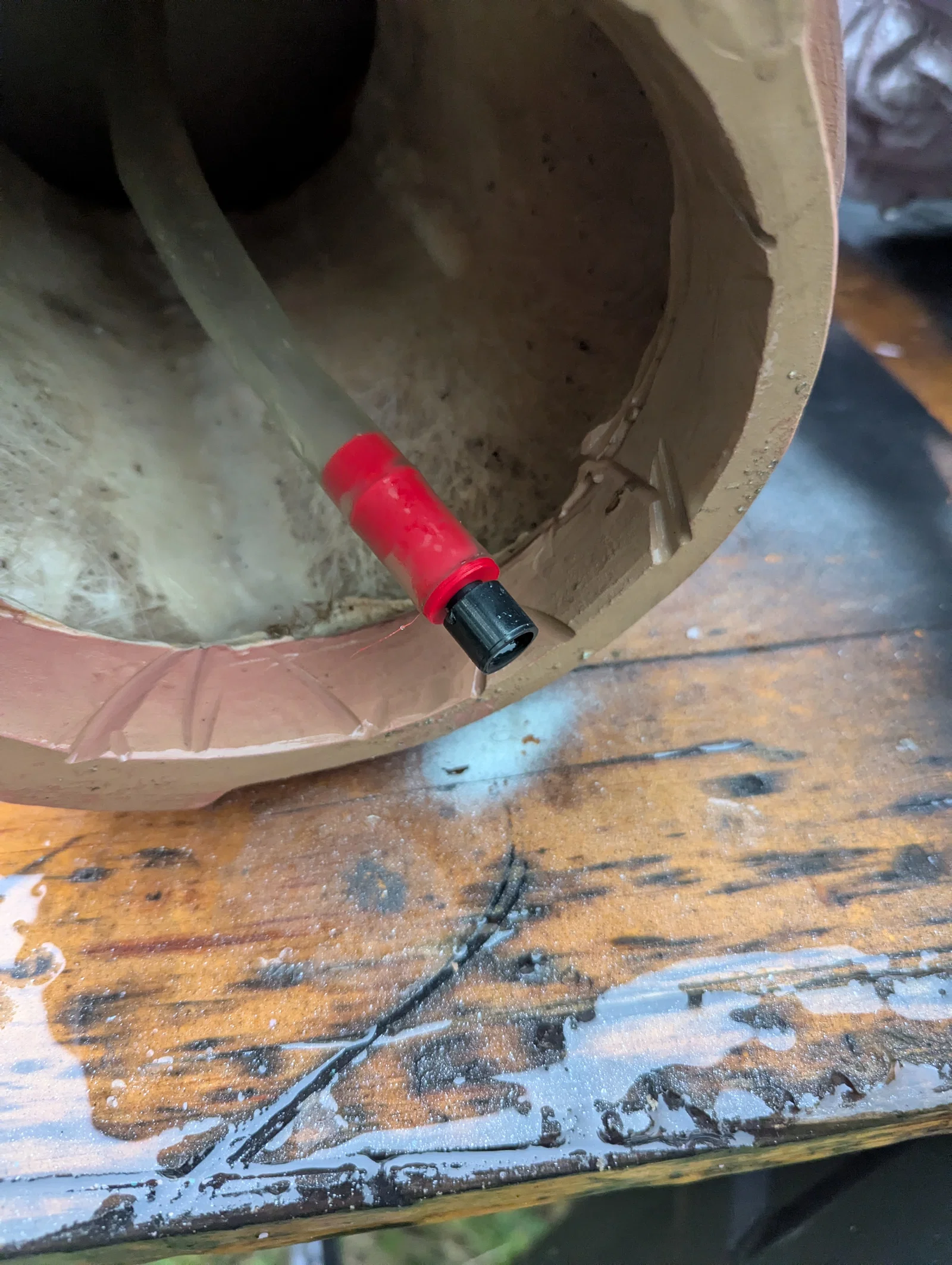

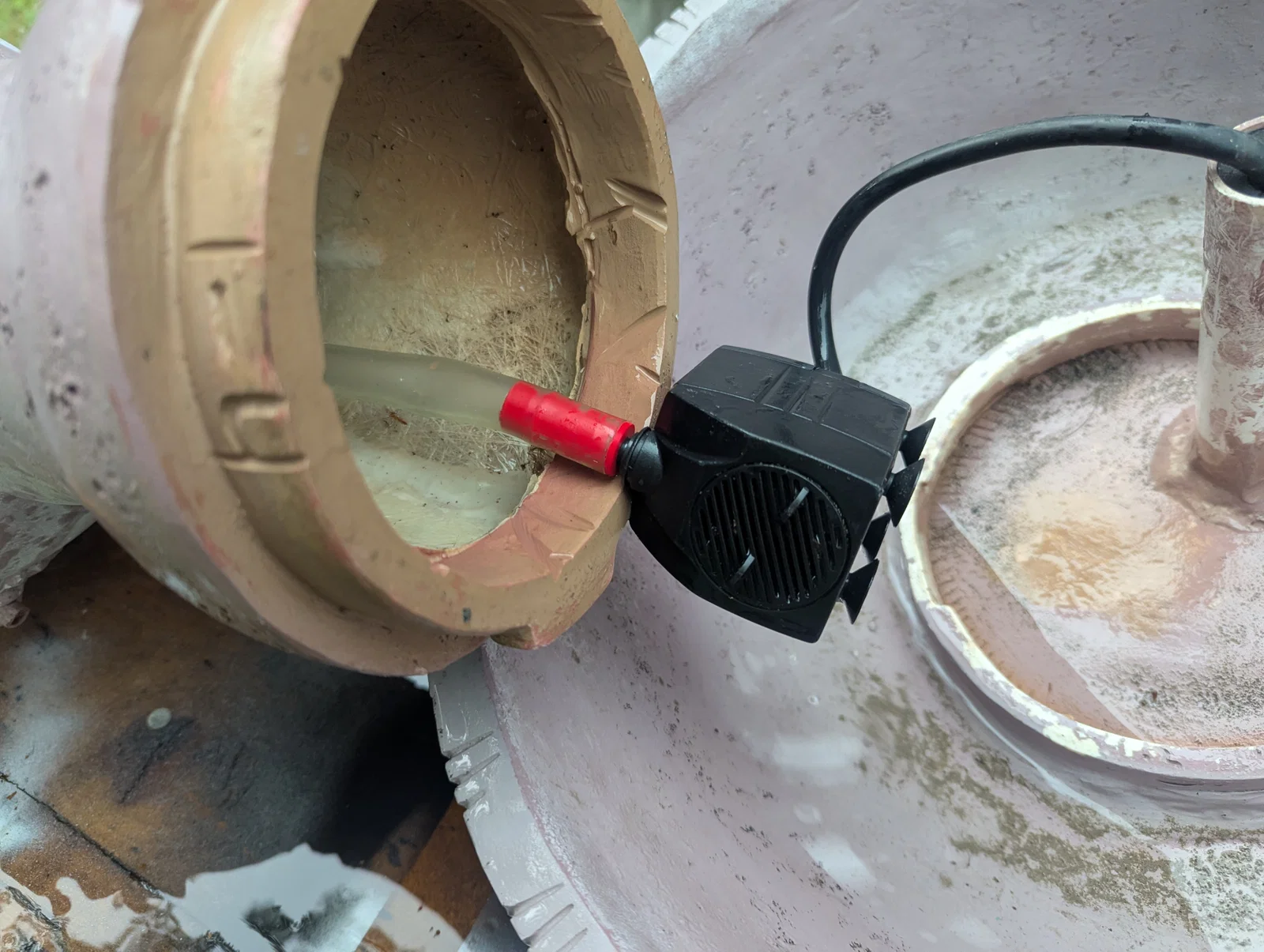

Đầu có một vòng gờ sẽ nối vào ống mềm. Đầu còn lại - với đường kính trong chưa đầy 8mm - sẽ được lắp vừa khít theo kiểu ma sát vào phần khớp nối còn sót lại của máy bơm chìm Jier JR-600. Bạn xem hình để hiểu cách lắp ráp nhé. Vì in phát ăn ngay từ lần đầu nên mình không chụp ảnh riêng lẻ bộ phận này.
Đây là model đầu tiên mình tự thiết kế bằng FreeCAD, phần mềm mà mình vẫn đang trong quá trình học hỏi. Nó hoạt động hoàn hảo cho nhu cầu của mình.
