Đế gắn BTT SFS 2.0 kết hợp với RP2040-Zero
Một module cảm biến sợi nhựa gọn gàng, tự quản lý bằng mạch RP2040-Zero. Chỉ cần một cáp USB duy nhất để kết nối cảm biến SFS 2.0 vào hệ thống Klipper, không cần đi dây phức tạp trên mainboard, cực kỳ tiện lợi cho máy Voron và các dòng máy in 3D khác.
Mô tả
Mô tả
Một module cảm biến sợi nhựa hoàn chỉnh, khép kín trong một bản in duy nhất — chỉ cần một sợi cáp USB là xong.

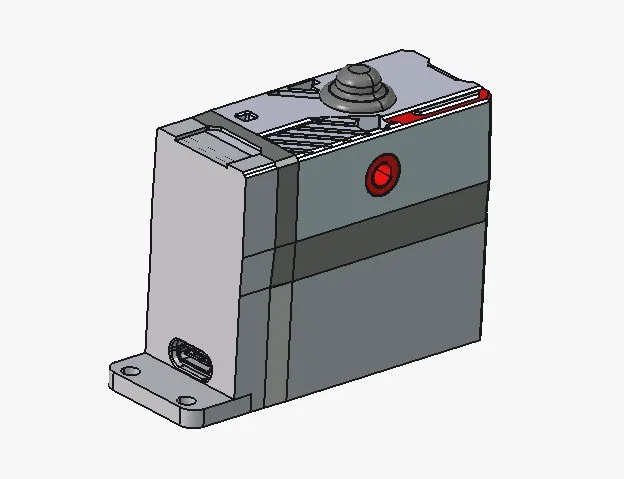

Phần đế gắn này chứa BigTreeTech Smart Filament Sensor 2.0 và một mạch Waveshare RP2040-Zero được flash như một MCU USB Klipper tiêu chuẩn. Pico sẽ đọc cả hai tín hiệu SFS và truyền đến Klipper dưới dạng các đối tượng gốc:
filament_switch_sensor→ trạng thái có nhựa (hết nhựa)filament_motion_sensor→ chuyển động thực tế (phát hiện kẹt, trượt, hoặc đùn thiếu)
Tại sao cần một MCU riêng?
- Không tốn chân cắm trên mainboard hoặc board đầu in của bạn
- Chỉ một sợi cáp USB — không cần đi dây tín hiệu chằng chịt khắp máy in
- Plug-and-play — dễ dàng di chuyển giữa các máy, hoặc nâng cấp cho các máy in vốn không có sẵn cảm biến
- Tự cấp điện: SFS hoạt động bằng nguồn 3.3V từ pico
Đặc điểm của đế gắn
- Lắp vừa khít lên thanh nhôm 2020 (có tab với 2 lỗ M3 cho T-nut)
- Bắt vít trực tiếp vào mặt gắn của SFS — bao gồm 2 lỗ vặn vít M3×12 đầu tròn (button-head)

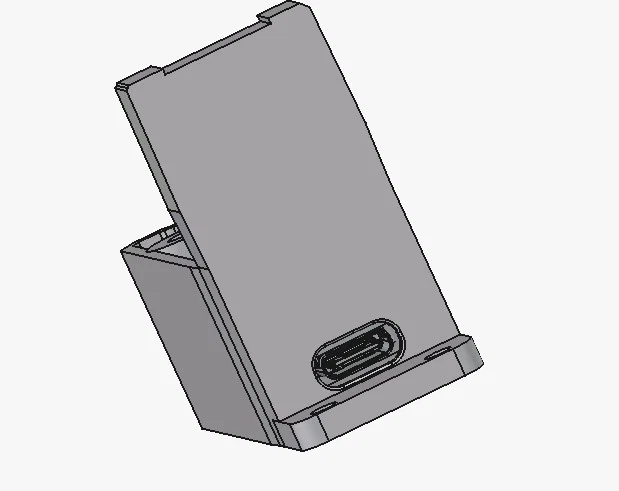

- Hốc chứa RP2040-Zero với lỗ khoét USB-C theo đúng hình dáng đầu nối
- Lỗ truy cập nút BOOT/RESET (hình oval 3×5 mm)
- 2 lỗ ren M6 cho đầu nối PC4-M6 đi kèm với SFS
Lắp ráp

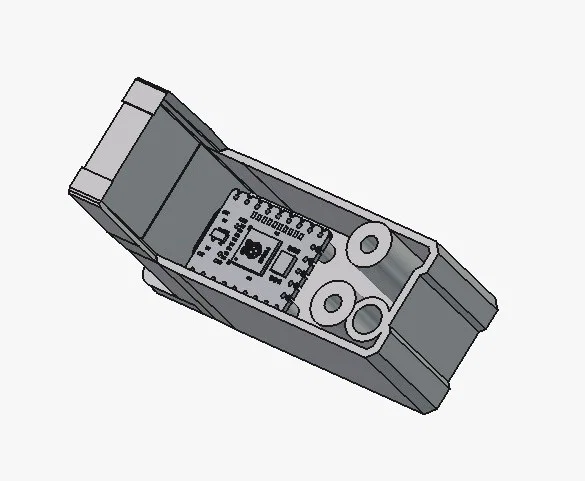

- Đặt pico vào hốc (đầu USB-C xuyên qua lỗ ở thành bên) và cố định bằng keo nến ở 4 góc — đơn giản, chắc chắn và dễ tháo rời.
- Bắt vít đế vào SFS bằng 2 vít M3×12 đầu tròn.
- Gắn lên thanh 2020 bằng vít M3 và T-nut.
- Luồn ống dẫn PTFE ID2/OD4 xuyên vào tận trong lòng SFS ở cả hai cổng — bước này rất quan trọng để tránh nhựa bị cong tại điểm nối khi đẩy vào.
Đấu nối & Cấu hình Klipper
⚠ Chỉ cấp nguồn 3.3V cho SFS — RP2040 không chịu được nguồn 5V. Motion → GP0, switch → GP1, sử dụng pull-up nội bộ.
Hướng dẫn đấu nối chi tiết, cách flash Klipper/Katapult và file sfs.cfg có sẵn đều nằm trên GitHub:
https://github.com/Nitrooxyde/SFS2-RP2040-Klipper
Danh sách linh kiện (BOM)
| Số lượng | Linh kiện |
|---|---|
| 1 | BigTreeTech SFS 2.0 |
| 1 | Waveshare RP2040-Zero |
| 2 | Vít M3×12 đầu tròn |
| 2 | Vít M3 + T-nuts (để gắn thanh 2020) |
| 2 | Đầu nối PC4-M6 (đi kèm SFS) |
| — | Ống PTFE ID2/OD4 |
| 1 | Cáp USB-C |
| — | Keo nến |
Đã test thực tế trên máy Voron 2.4. File STL đảm bảo kín (59,488 mặt). Kích thước: 69 × 48 × 25 mm.
Cài đặt in
- Máy in: bất kỳ máy nào (thiết kế dựa trên Voron 2.4)
- Nozzle: 0.4 mm
- Chiều cao lớp in: 0.2 mm
- Chất liệu: ABS / ASA (PETG vẫn ổn)
- Số lớp tường (Perimeters): 4
- Infill: 30–40 %
- Support: chỉ cần ở các vị trí lỗ USB-C / cổng / nút bấm tùy theo hướng đặt vật in
- Brim: tùy chọn
