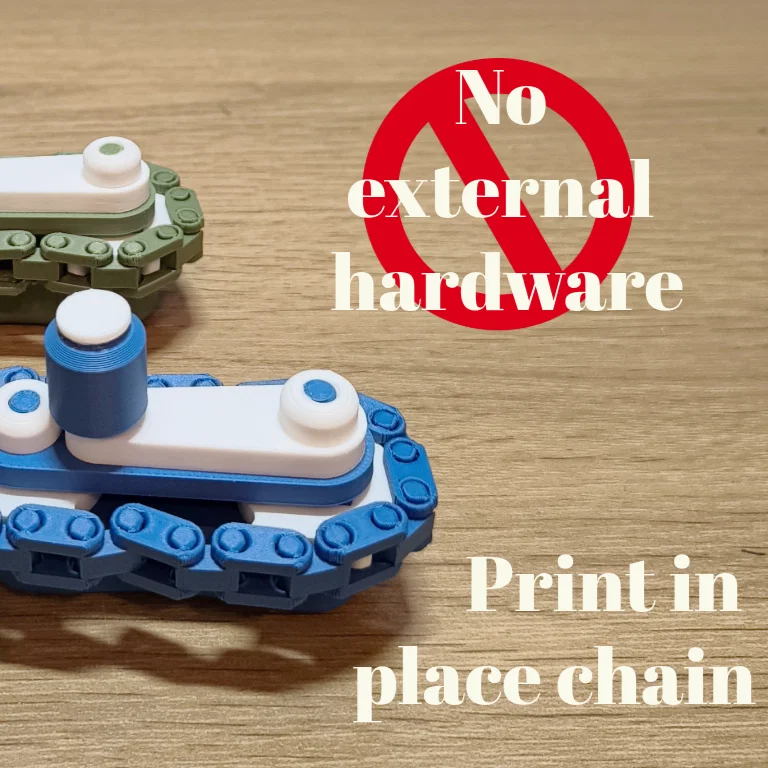

Mô hình cơ cấu xích và bánh răng (Chain and sprocket mechanism)

Tại sao bạn nên in mẫu này:

• Việc lắp ráp rất dễ dàng và chỉ cần một giọt (hoặc một chút xíu) keo dán
• Có thiết kế tay cầm công thái học giúp tối đa hóa tốc độ xoay
• Có thể in trên máy A1 mini và có kích thước nhỏ gọn, dễ mang theo
• Mình đã tinh chỉnh các bánh răng và xích nhiều lần để giảm thiểu tình trạng kẹt
• Nó rất đã tay (theo ý kiến của mình :))

Cài đặt in - nếu bạn dùng phần mềm slicer khác không phải Bambu Studio, hãy tuân theo các cài đặt sau:

• Tắt prime tower đối với việc đổi màu tay cầm
• Không cần support
• Giữ chiều cao lớp in (layer height) từ 0.2mm trở xuống để các ren vít được in với chất lượng cao
• Thêm brim cho từng mắt xích ở hai đầu (xem hình bên dưới)

Hướng dẫn lắp ráp:

Để có hướng dẫn trực quan, hãy xem các ảnh gif ở đầu trang.

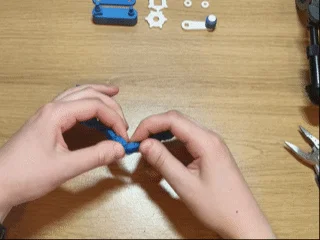

1. Xoay từng mắt xích để đảm bảo chúng linh hoạt. Bạn có thể cần kìm để làm lỏng hai mắt xích cuối, nhưng hãy cẩn thận đừng làm hỏng chúng khi dùng kìm.

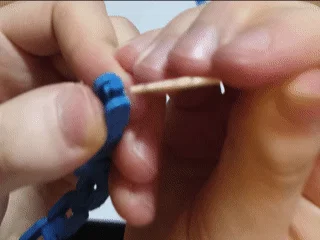

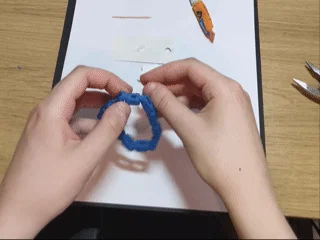

2. Xoay chuỗi xích thành một vòng sao cho mặt nằm trên bàn in sẽ hướng ra bên ngoài. Dùng một chút keo siêu dính vào khớp nối đuôi én nơi cần nối xích lại và đẩy chốt vào ổ cắm. Mình khuyên bạn nên dùng tăm hoặc vật dụng tương tự để bôi keo nhằm tránh dính keo vào tay hoặc làm kẹt xích.

3. Trong khi đợi keo khô, hãy xoay trục vuông ở đế và trục xoay ở tay cầm để chúng có thể quay trơn tru.

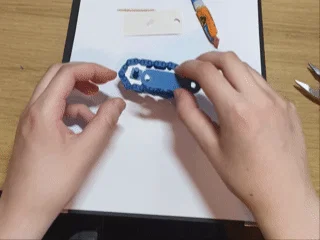

4. Sau khi keo khô, lắp các bánh răng vào xích lần lượt, đảm bảo răng khớp với xích.

5. Cầm cả hai bánh răng cùng lúc trong khi giữ chúng tách ra để xích luôn căng và không bị tuột. Đặt các bánh răng vào trục tương ứng trên phần đế.

6. Đặt phần trên vào, đảm bảo lỗ lớn khớp với bên có trục dài hơn. Vặn một trong các đai ốc vào trục ngắn hơn.

7. Lắp tay cầm vào trục dài hơn và vặn đai ốc thứ hai xuống để cố định.

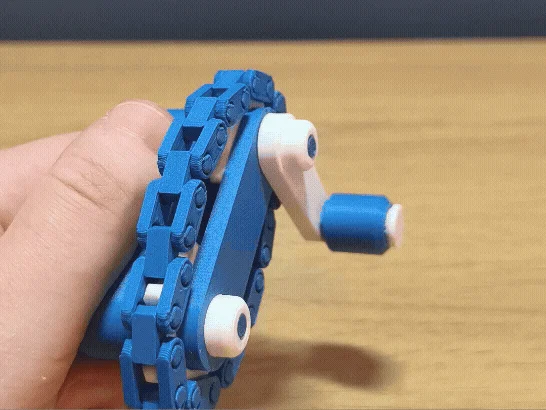

8. XONG! Ban đầu có thể cảm thấy hơi rít một chút, nhưng sau vài vòng quay, mọi thứ sẽ mượt mà ngay thôi.

Khắc phục sự cố:

1. Nếu có một vài lỗi in nhỏ hoặc vết nứt nhỏ (tương tự như hình bên phải) trên xích thì có lẽ nó vẫn hoạt động tốt, hãy thử lắp ráp hoàn chỉnh trước khi in lại.

2. Nếu các bộ phận bị kẹt mà không thấy lỗi rõ ràng (ví dụ như bị stringing, tách lớp, cong vênh nặng), nguyên nhân có thể do sai số dung sai giữa các máy in khác nhau, hãy bình luận nếu gặp tình trạng này để mình thêm các cấu hình in (print profiles) với dung sai khác.

3. Đối với các lỗi chung hoặc vấn đề độ bám dính, hãy đảm bảo nhựa in khô, bàn in sạch, thêm brim và chuyển sang bàn in nguội (nếu bạn có).

4. Nếu vấn đề của bạn chưa được giải quyết, hãy bình luận mô tả tình trạng và đính kèm ảnh nếu có thể.

Chúc bạn có trải nghiệm vui vẻ!
