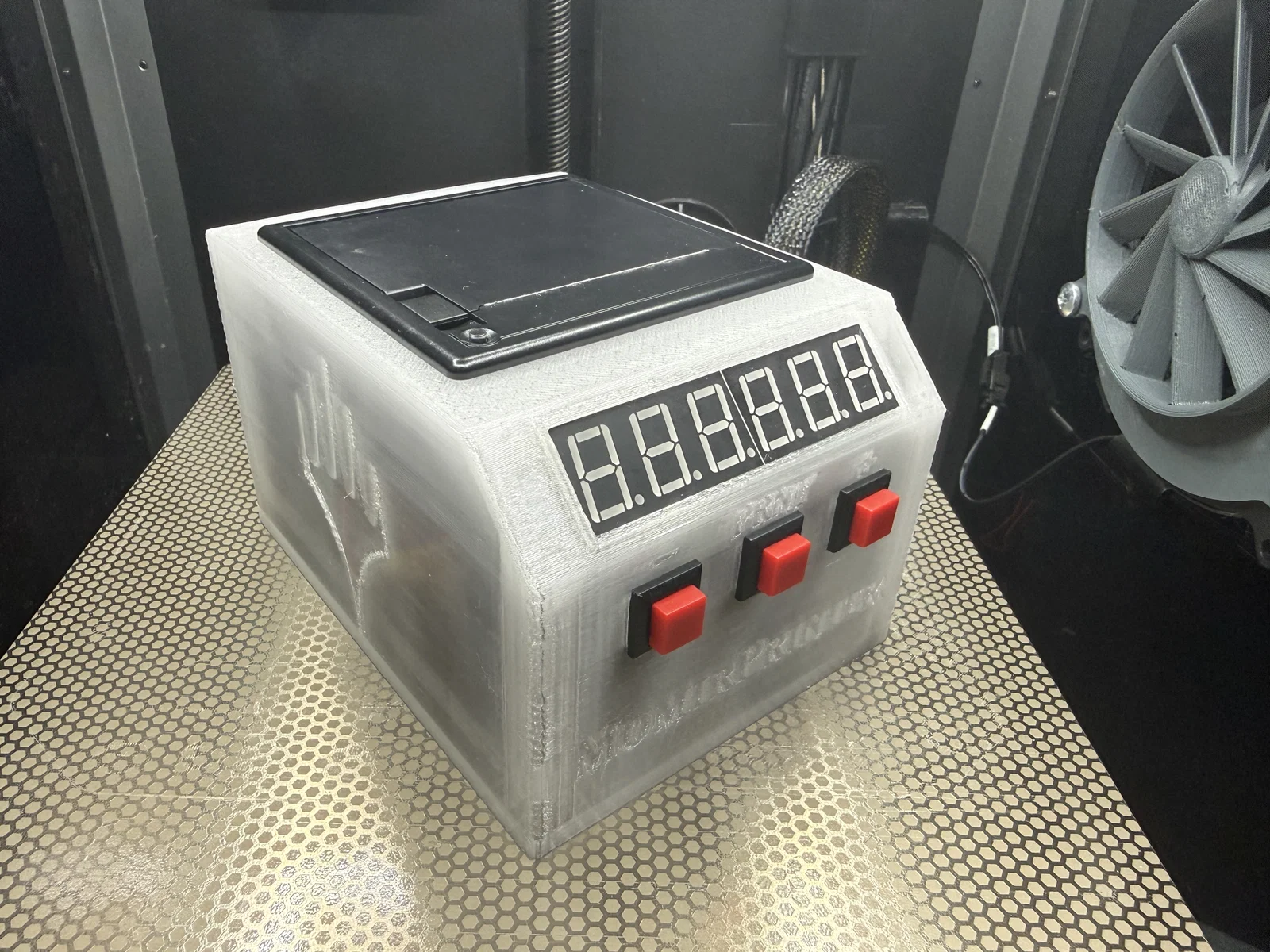

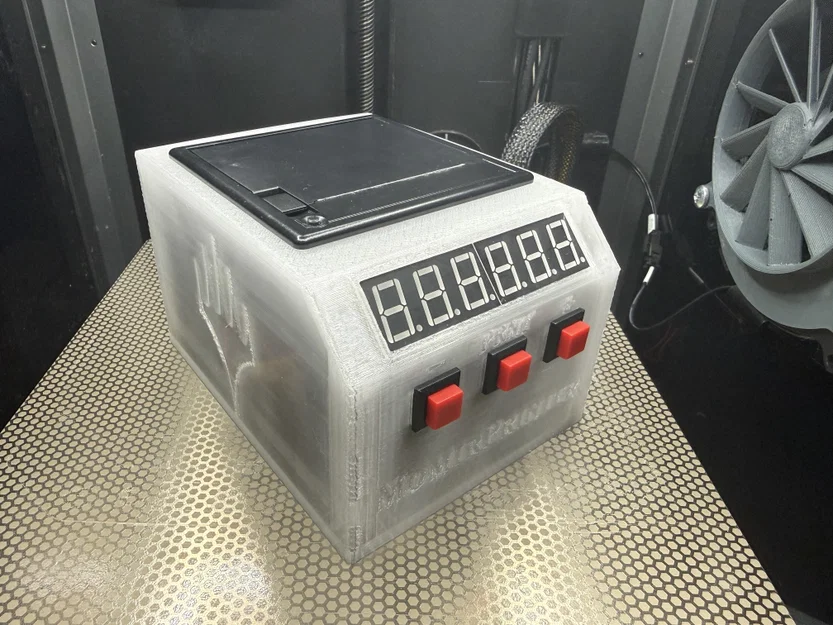

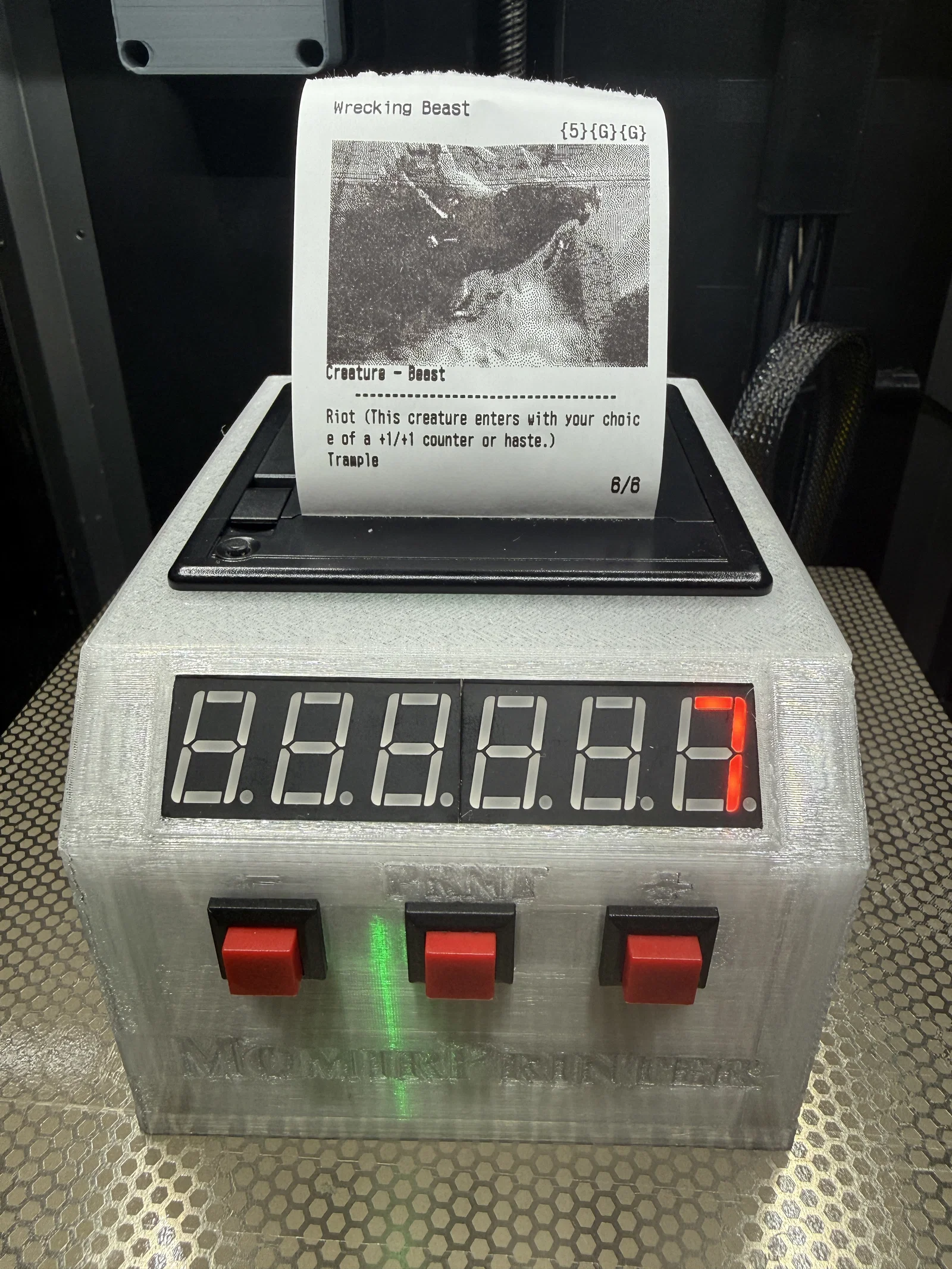

Vỏ máy in cho Momir Basic

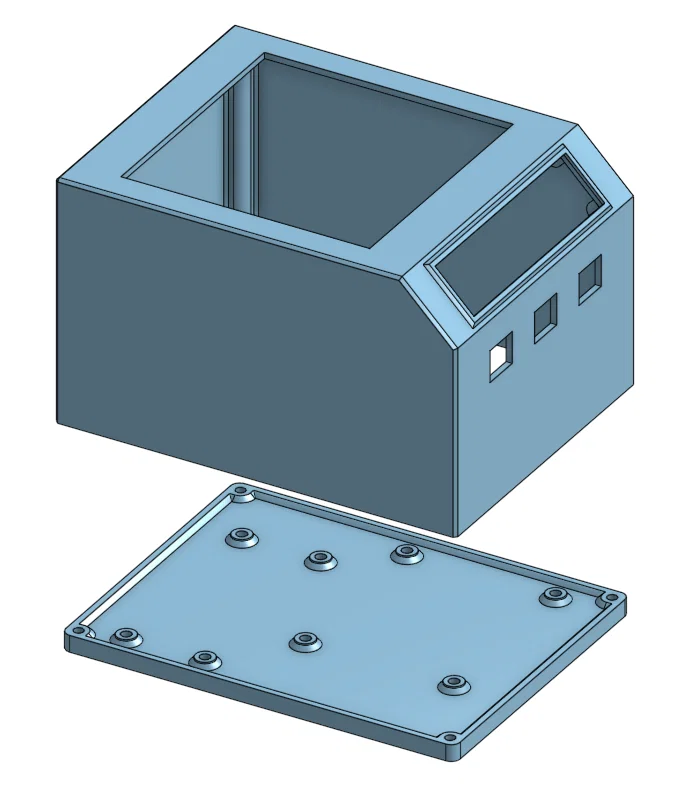

Đây là phần vỏ (shell) mà mình đã thiết kế cho chiếc máy in Momir Basic của riêng mình - một định dạng chơi Magic: The Gathering cực kỳ ngẫu nhiên và thú vị, vốn trước đây chỉ có bản kỹ thuật số. Để hiểu rõ hơn về định dạng này, mình rất khuyên mọi người nên xem video cực hay về chủ đề này tại đây.

Để biết thêm về tài liệu, mã nguồn và hướng dẫn chi tiết, mời mọi người ghé qua Github repo của mình.

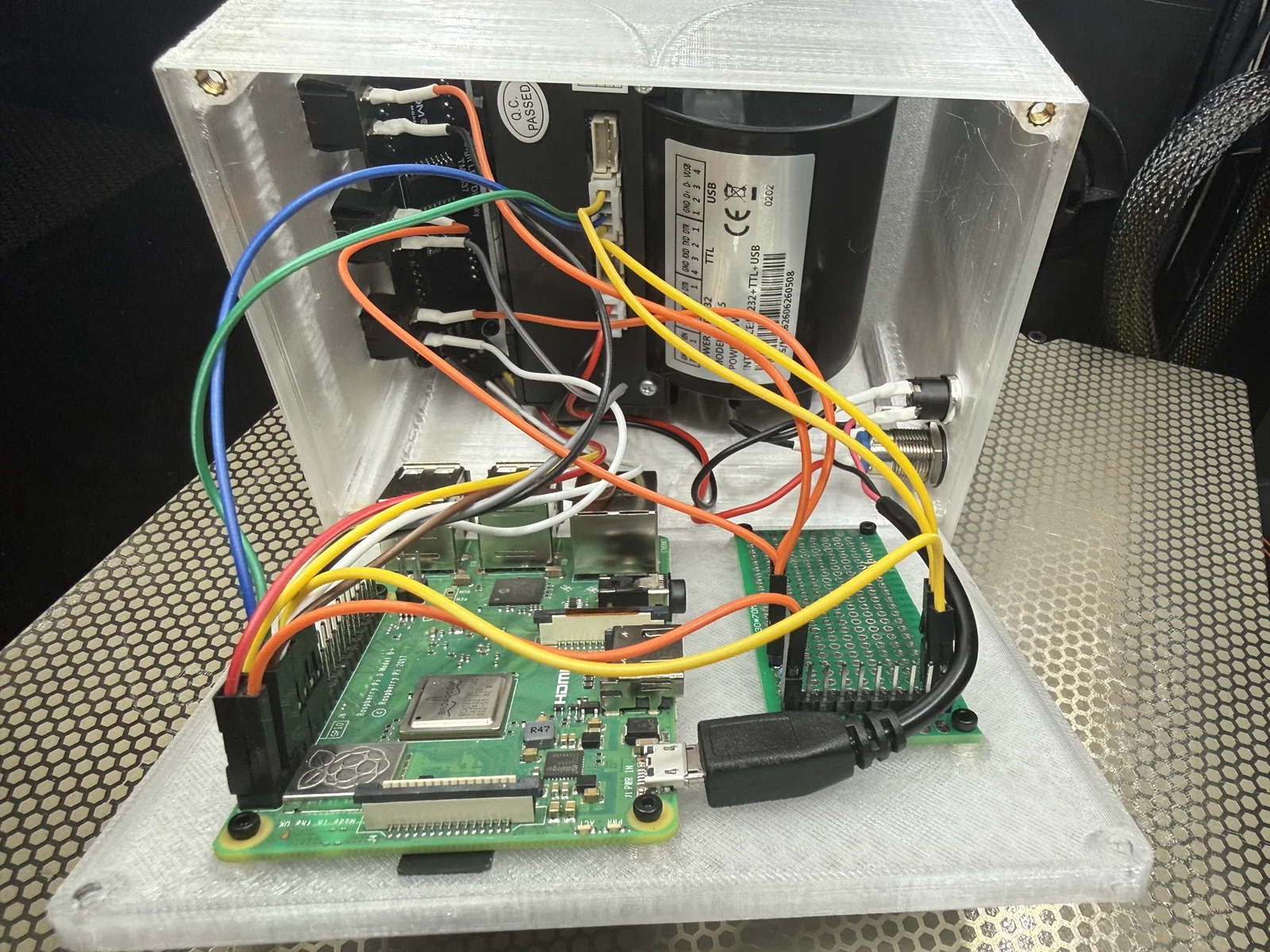

BOM (Danh sách linh kiện mình đã dùng):

• Raspberry Pi 3B+
• Màn hình LED 7 đoạn 6 số dùng chip TM1637
• Máy in nhiệt Cashino CSN-A5
• Cục nguồn 5V 3A
• Giắc cắm nguồn DC 2.1mm
• Cáp Mini USB đực
• Nút nhấn Bật/Tắt tròn
• 3x nút nhấn vuông
• Board mạch đục lỗ (prototype board) 30x70mm
• Điện trở 220ohm
• Rất nhiều dây điện nhỏ
• 4x ốc cấy nhiệt (thermal insert) M3x3
• 4x ốc vít M3x6
• 12x ốc cấy nhiệt (thermal insert) M2x3
• 12x ốc vít M2x4

Logo và các nhãn dán trên hình ảnh được mình thêm vào sau trong phần mềm slicer, các file model tải lên không bao gồm các chi tiết này.

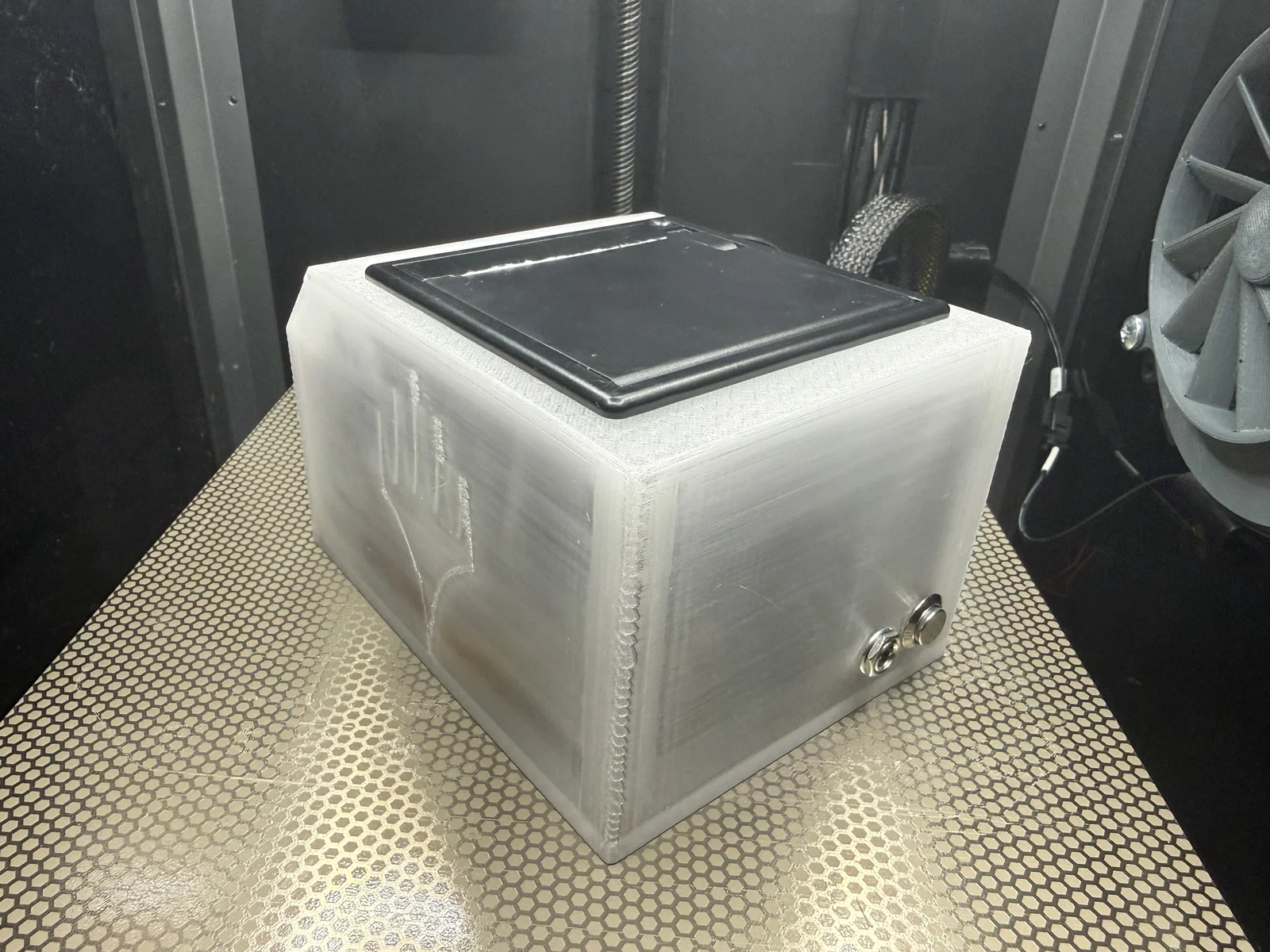

Nhựa in sử dụng trong ảnh: Rosa3D PCTG Transparent.

Mọi người cứ thoải mái remix, chỉnh sửa hay làm bất cứ điều gì để tùy biến nó cho phù hợp với ý tưởng và linh kiện mà bạn đang có nhé.
