Bàn phím cơ split HedgeHog (Handwired)

Vỏ Bàn Phím Cơ Split Không Dây

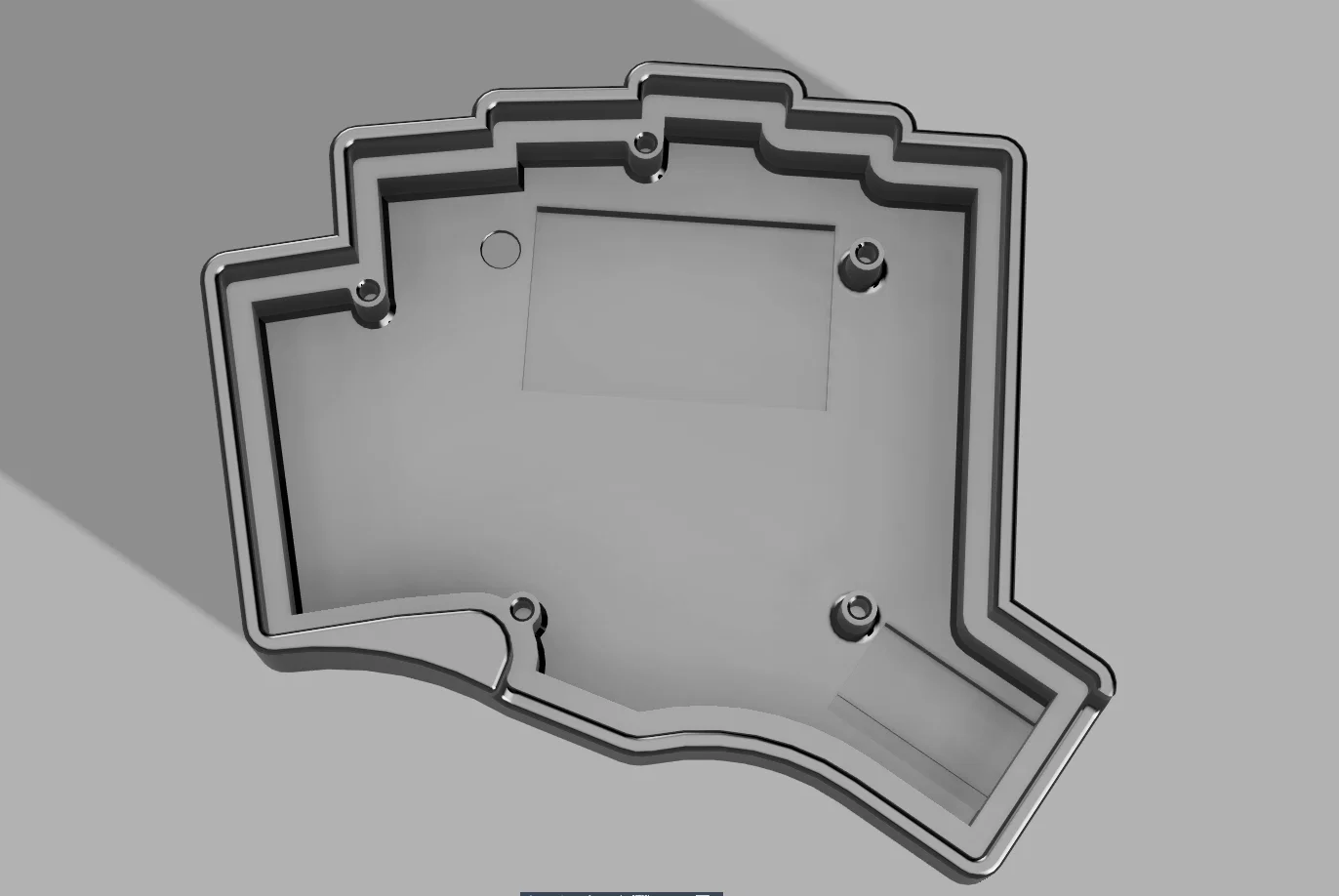

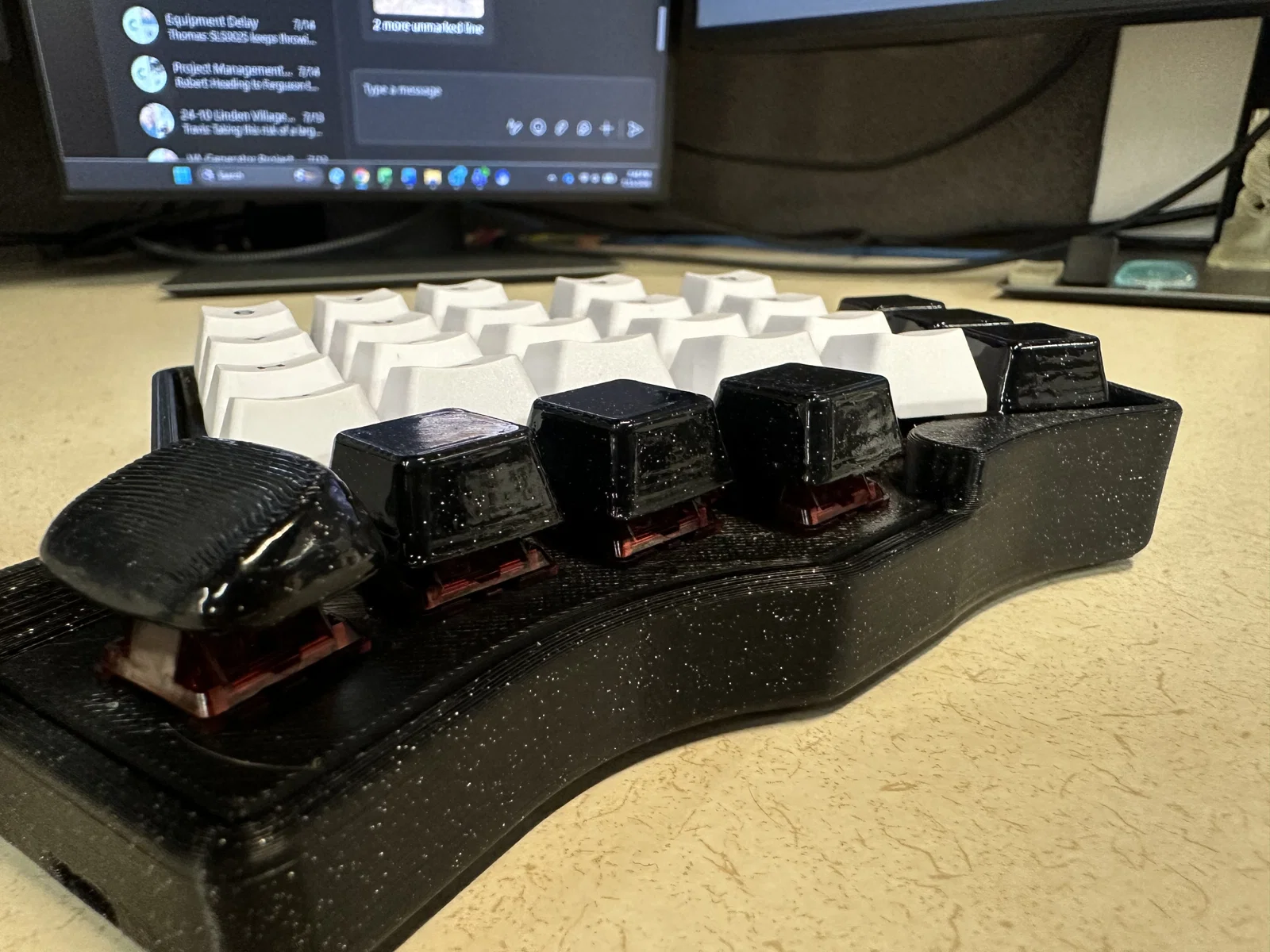

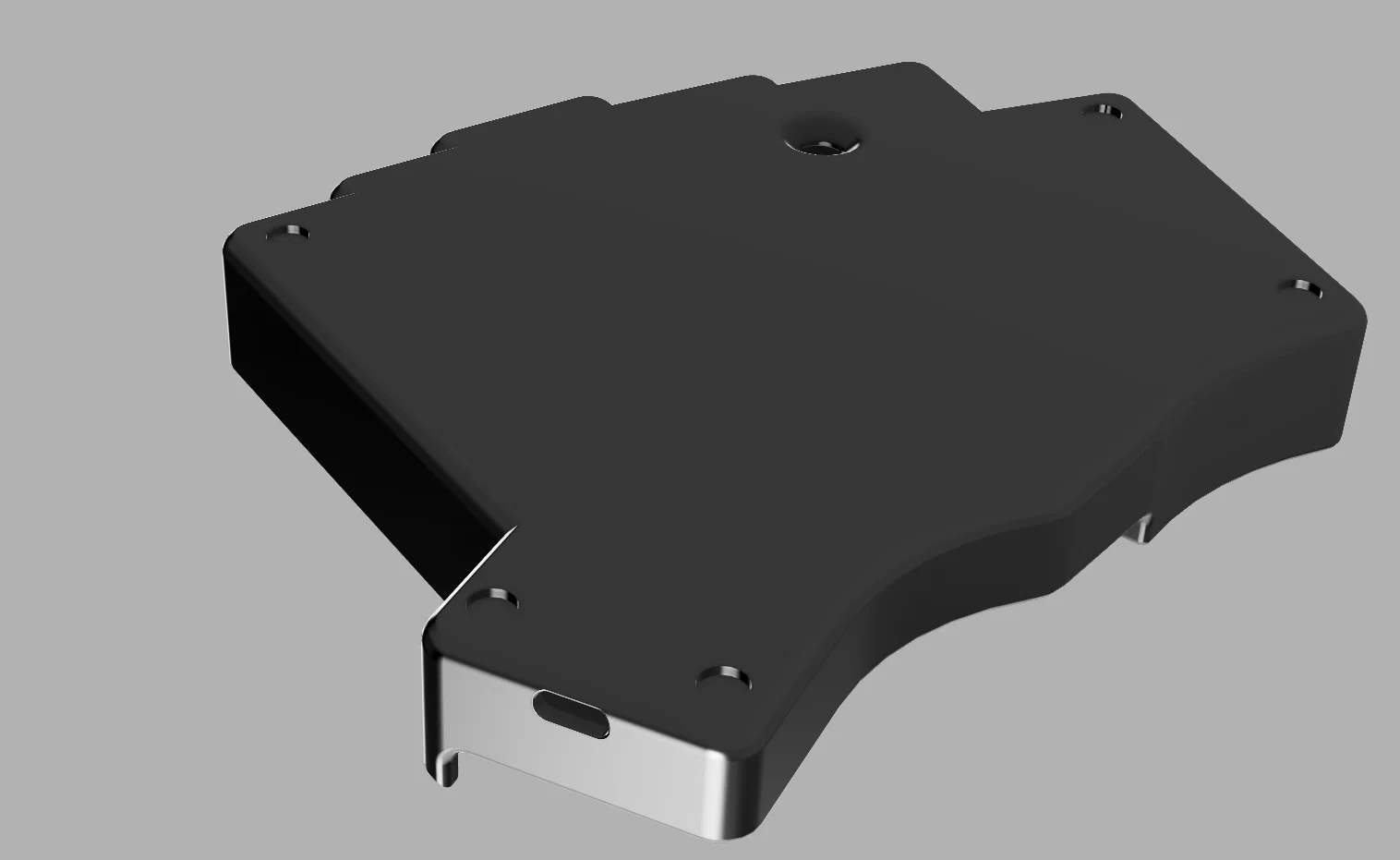

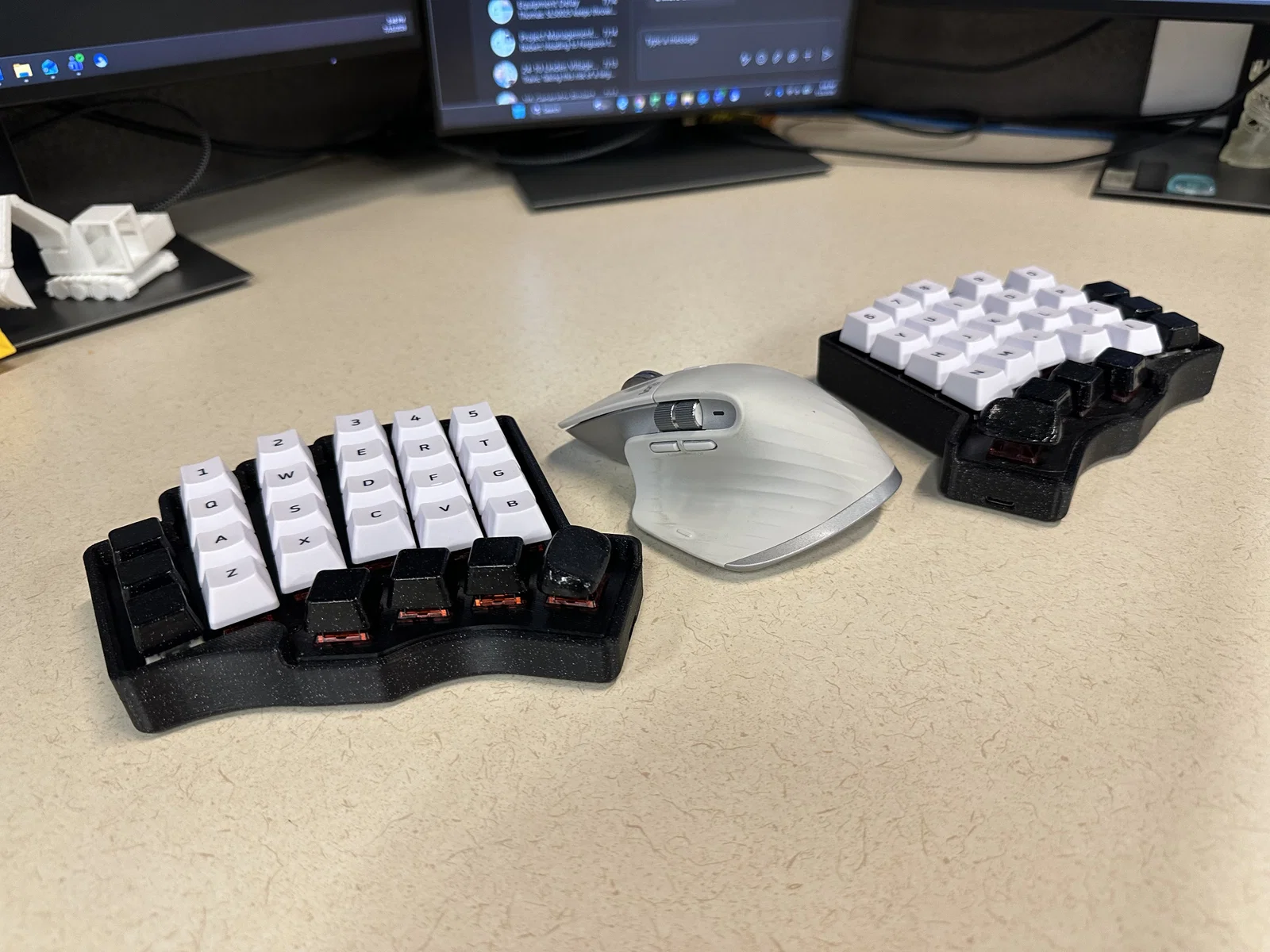

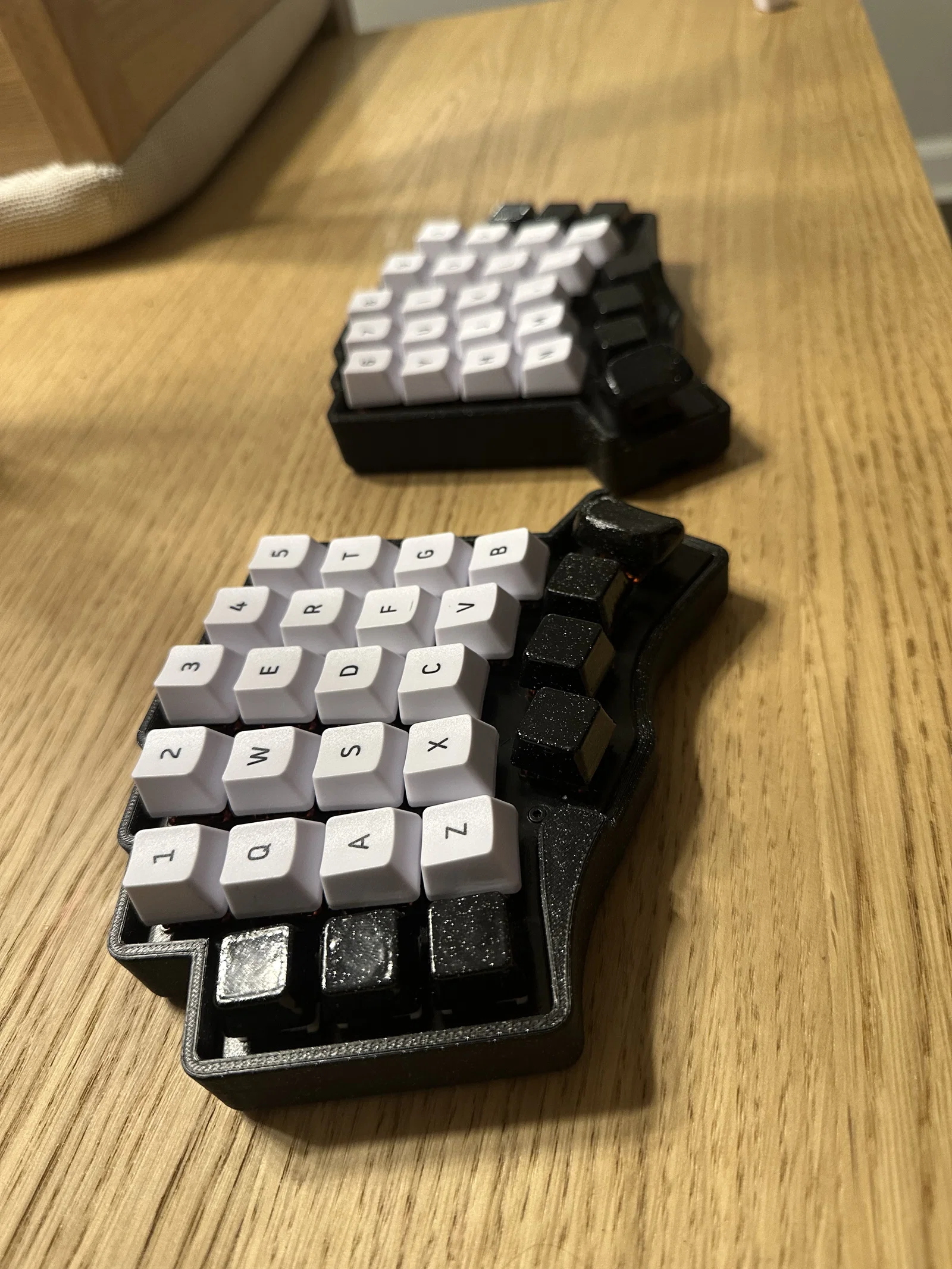

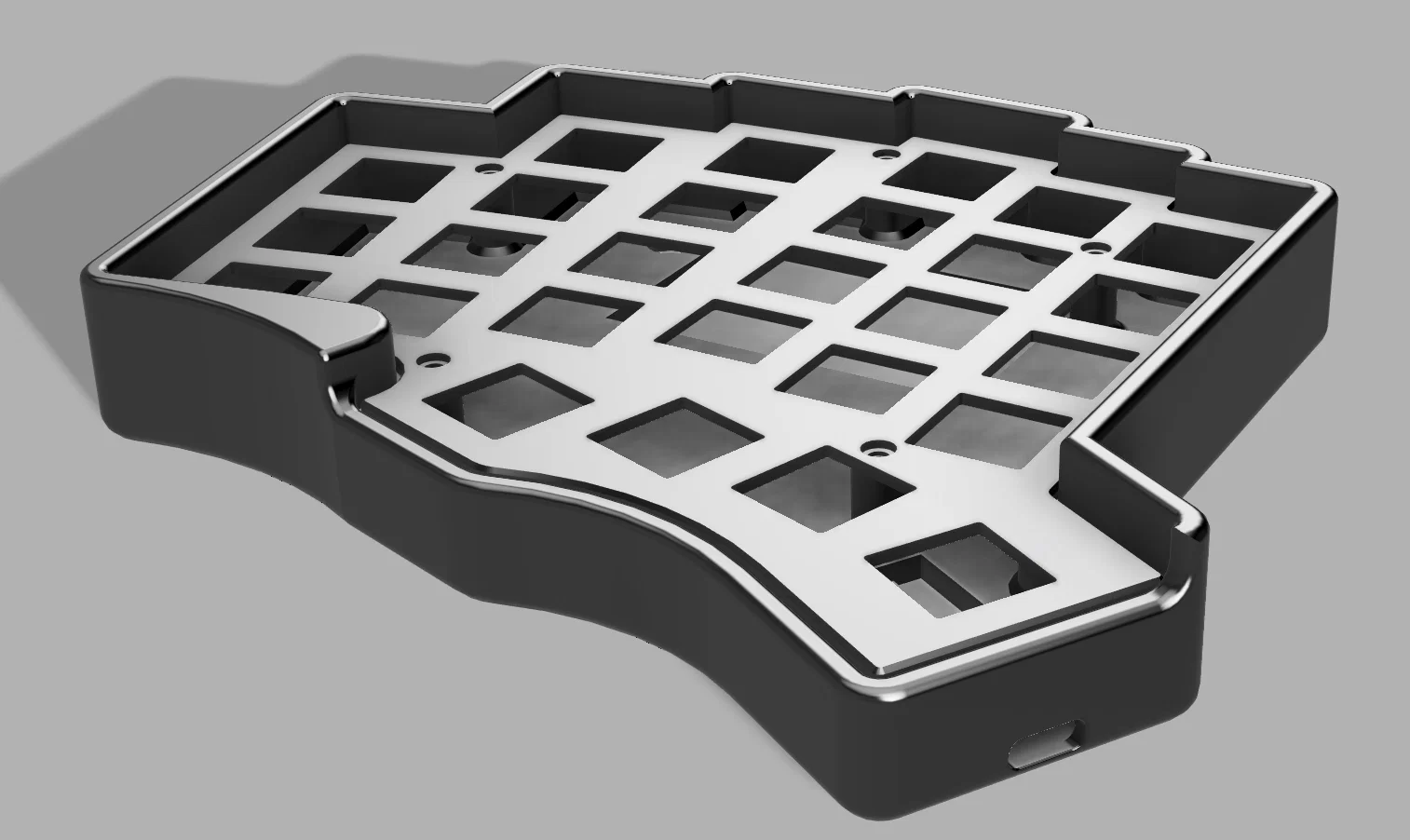

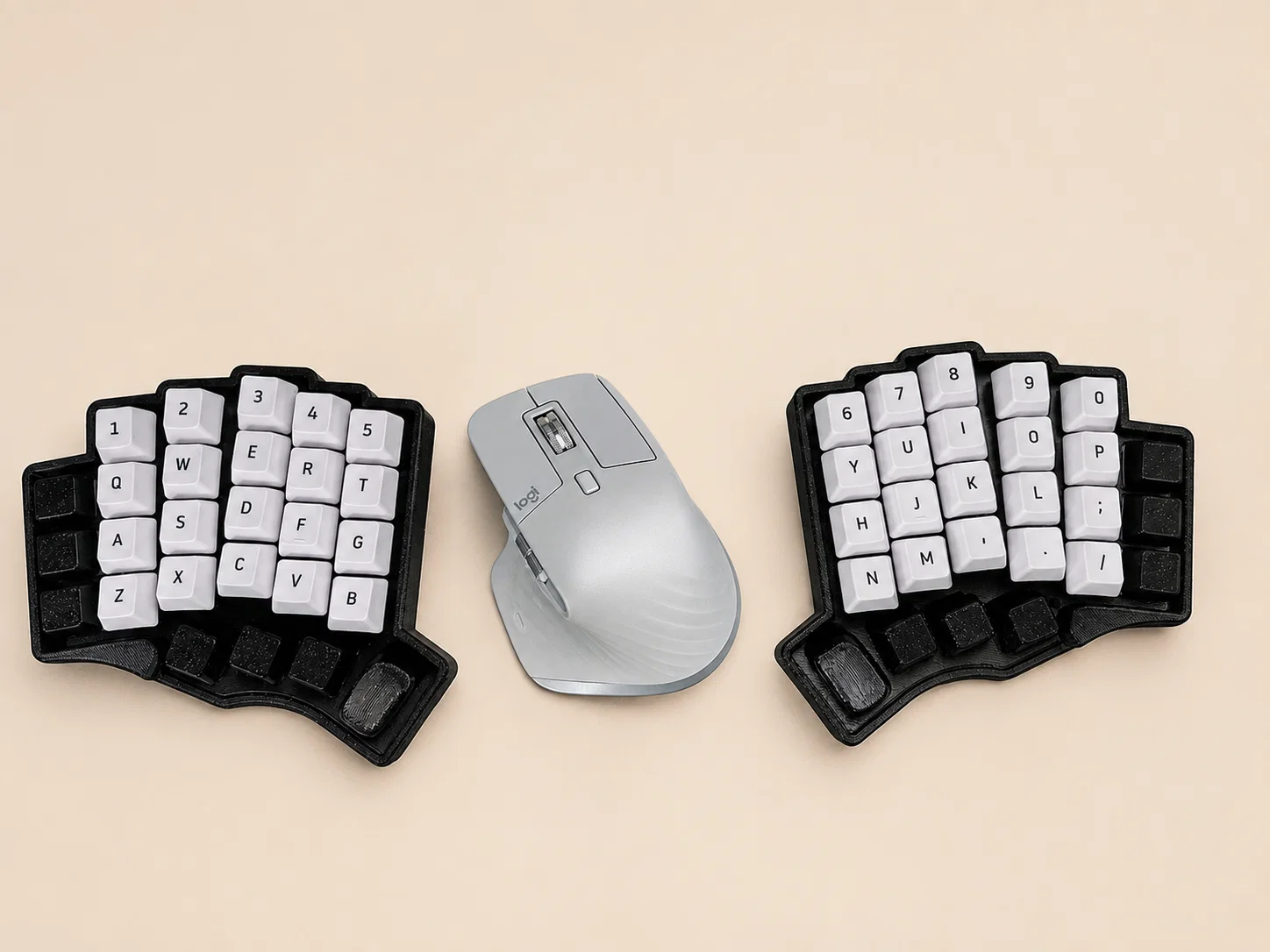

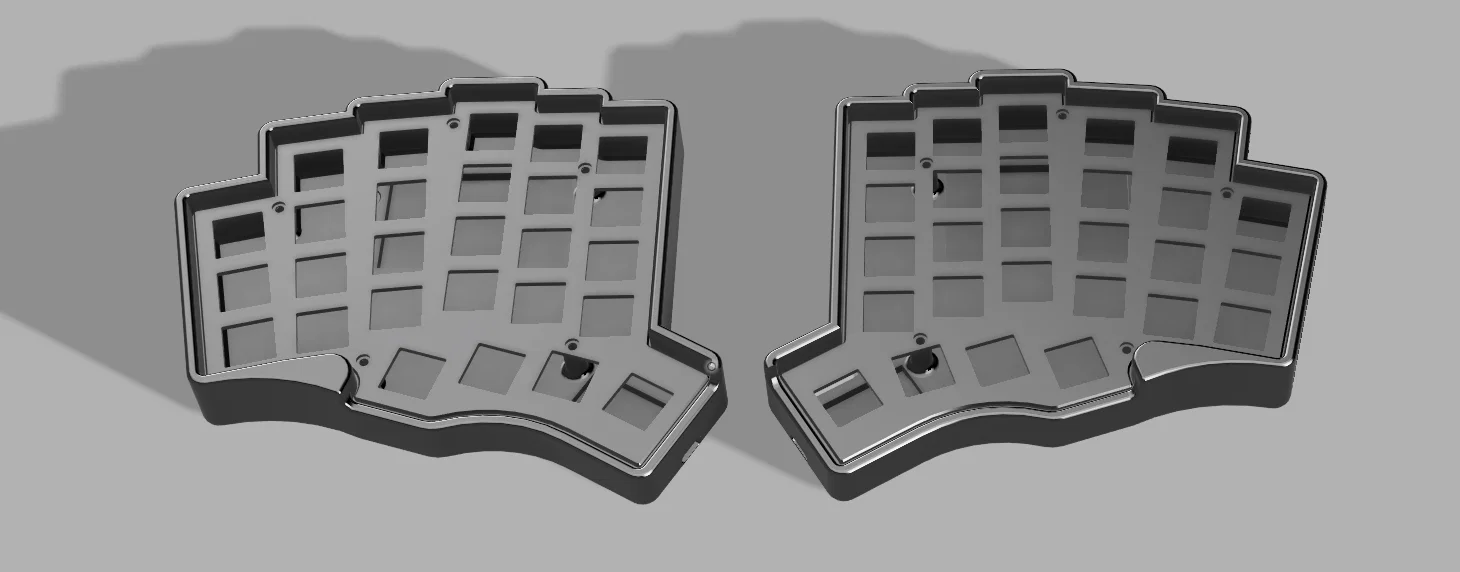

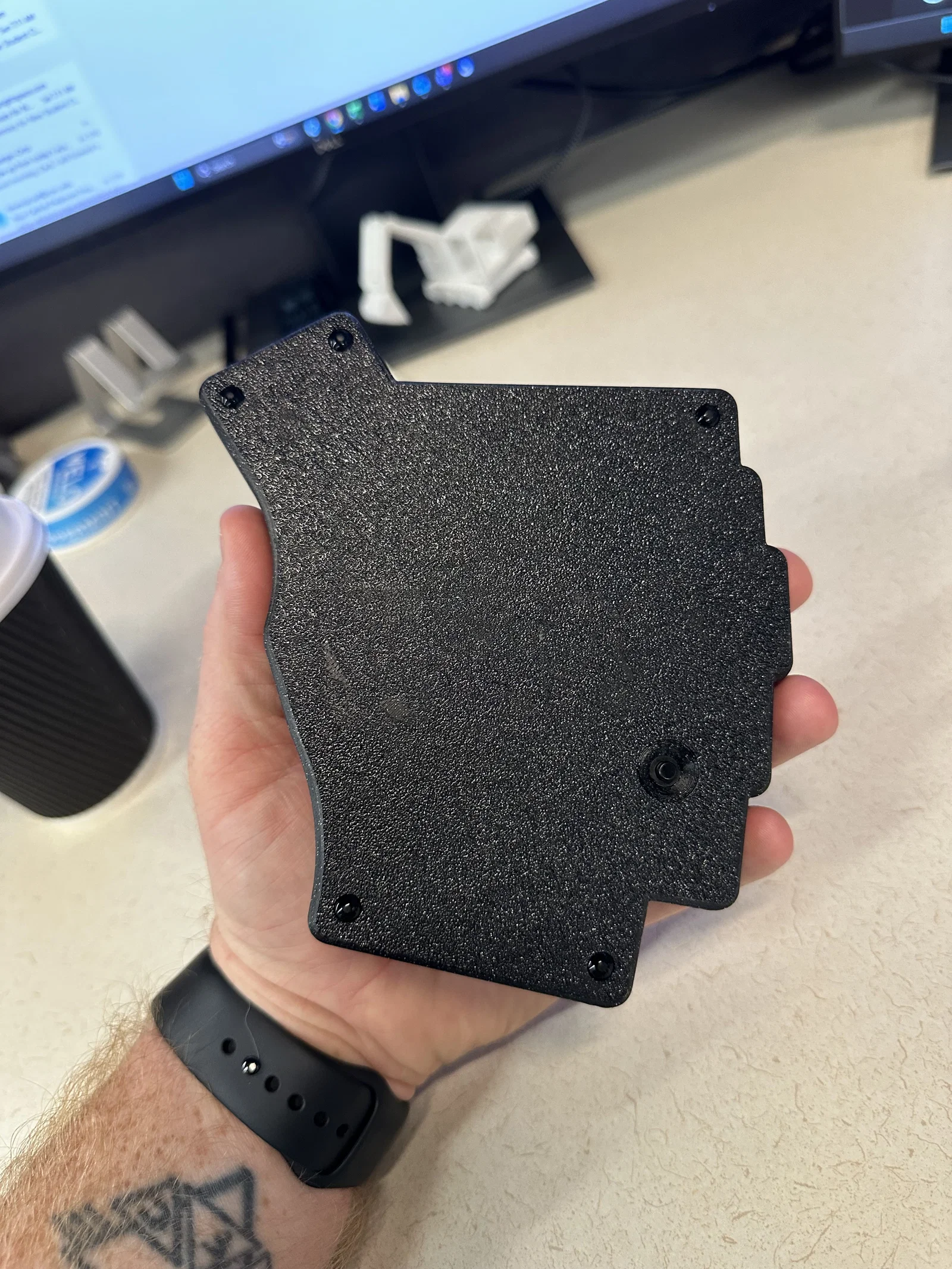

Đây là bộ vỏ và plate in 3D hoàn chỉnh được thiết kế cho bàn phím cơ split 54 phím, sử dụng hai bộ điều khiển nice!nano v2 hoặc các dòng tương đương.

Vỏ đã được in và kiểm tra với các loại nhựa PLA, PLA+, PETG và ABS. Tất cả 4 loại vật liệu đều cho ra kết quả hoạt động tốt, nên bạn cứ thoải mái chọn loại nhựa phù hợp với nhu cầu về độ bền, thẩm mỹ và khả năng in của máy mình nhé.

Thông tin in ấn

Tất cả các linh kiện mẫu đều được in trên máy Creality K1.

Thời gian in trung bình cho mỗi loại vật liệu:

• Mỗi bên vỏ: khoảng 2 tiếng 30 phút
• Mỗi switch plate: khoảng 45 phút (đã bật tính năng ironing)

Thời gian in thực tế có thể thay đổi tùy theo độ dày lớp in, tốc độ, độ đặc (infill), số lượng tường (wall count) và thiết lập ironing của bạn.

Linh kiện cần thiết

• 5 × ốc cấy nhiệt M2 (heat-set inserts)
• 5 × ốc lục giác M2 6mm
• 2 × bộ điều khiển nice!nano v2 hoặc dòng tương đương
• 2 × pin LiPo 500 mAh (kích thước tối đa: 34mm x 53mm x 5mm)
• 54 × switch chuẩn MX
• 52 × keycap 1U
• 2 × keycap 1.5U
• 10 × miếng dán cao su đế 6x2mm
• Nhựa in tùy chọn

Lắp đặt bộ điều khiển (MCU)

Bạn nên dùng keo để cố định MCU bên trong vỏ.

Để dễ tháo lắp hơn sau này, hãy đặt MCU vào vị trí rồi bắn keo nến vào phía sau. Hãy đổ keo vào khoảng trống phía sau MCU và tràn nhẹ lên mép sau của nó. Cách này giúp giữ chắc controller khi sử dụng bình thường mà vẫn tháo ra được dễ dàng hơn nhiều so với việc dùng keo 502.

Trước khi dán, hãy kiểm tra kỹ bàn phím để chắc chắn cả hai bên đều hoạt động và đồng bộ với nhau. Đảm bảo mọi phím bấm, kết nối pin và kết nối không dây đều ổn. Kiểm tra kỹ trước khi cố định linh kiện sẽ giúp bạn tránh được những rắc rối không đáng có.

Các chân reset và ground đã được đặt ở vị trí thuận tiện để bạn có thể đo đạc sau này mà không cần tháo controller ra.

Lưu ý đừng che mất cổng USB, jack cắm pin, chân reset và ground nhé.

Đi dây và đặt pin

Trước khi đóng vỏ, hãy sắp xếp dây nhợ gọn gàng để không cấn vào các trụ ốc hoặc khớp nối của vỏ.

Đảm bảo không có dây nào bị kẹp, bị kéo căng hoặc đè lên lỗ ốc. Dây điện nên nằm gọn trong các khe và khoảng trống có sẵn.

Đặc biệt chú ý đến pin LiPo. Đừng để pin cạ vào các chân linh kiện nhọn, chân switch hoặc ốc vít kẻo làm thủng pin. Nếu thấy cứng khi đóng vỏ, đừng cố siết chặt vì có thể bạn đang làm kẹp dây hoặc pin đấy.

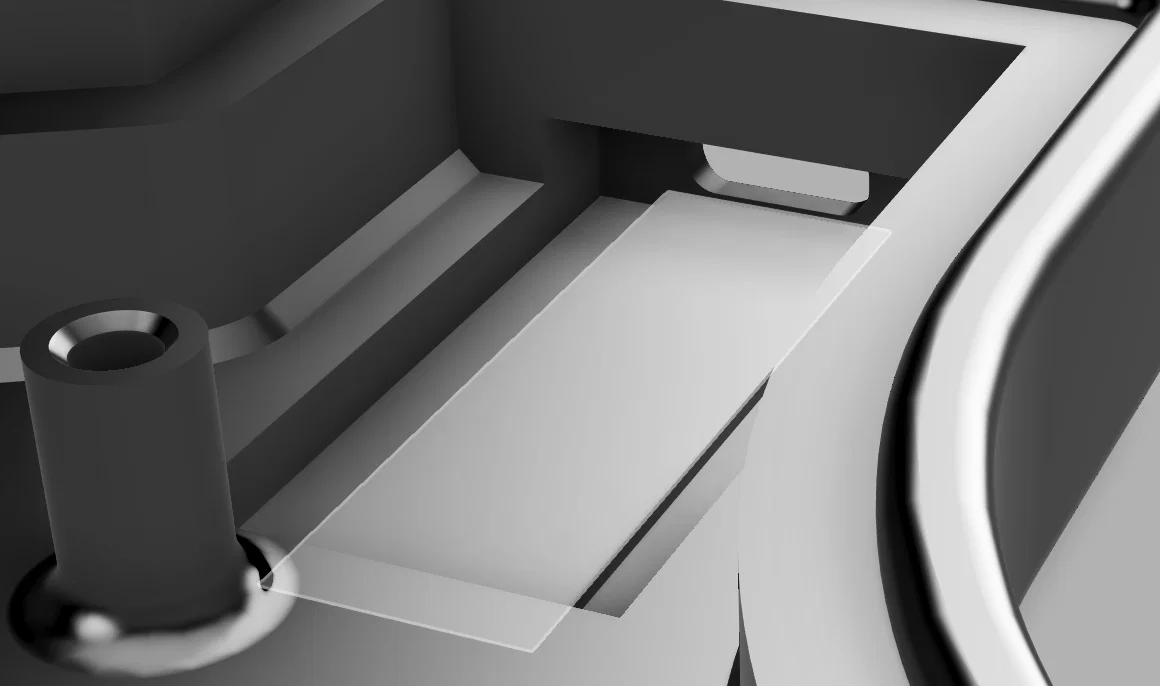

Phần đế dưới pin chỉ dày 1mm để chứa được viên pin 500 mAh. Với case in bằng nhựa ABS thì độ dày này ổn. Nếu bạn in bằng PLA, PLA+, PETG, hãy kiểm tra kỹ phần đế này sau khi in và thường xuyên theo dõi xem có dấu hiệu cong vênh hay nứt nẻ gì không nhé.

Hãy lắp thử trước khi vặn ốc để đảm bảo mọi thứ khớp nhau mà không gây áp lực lên dây điện hay pin.

File thiết kế và tùy chỉnh

Tất cả file thiết kế đều đã được đính kèm.

Mình rất mong thấy mọi người biến tấu, cải tiến hoặc remix dự án này để nó xịn hơn nữa. Đừng ngại chia sẻ những nâng cấp của bạn nhé.

Mình cũng rất muốn được chiêm ngưỡng những thành phẩm hoàn thiện của các bạn đấy!
