Khuôn gá (Jig) 40 mm cho tiền xu dùng trong in UV [Dành cho Ultim8 Jig]

Mặc dù Wham Bam Systems đã cung cấp sẵn một số loại khuôn gá (jig) trên trang hỗ trợ của họ, nhưng vẫn chưa có mẫu nào dành cho các phôi tiền xu kim loại kích thước 40 mm phổ biến cả.

Lưu ý

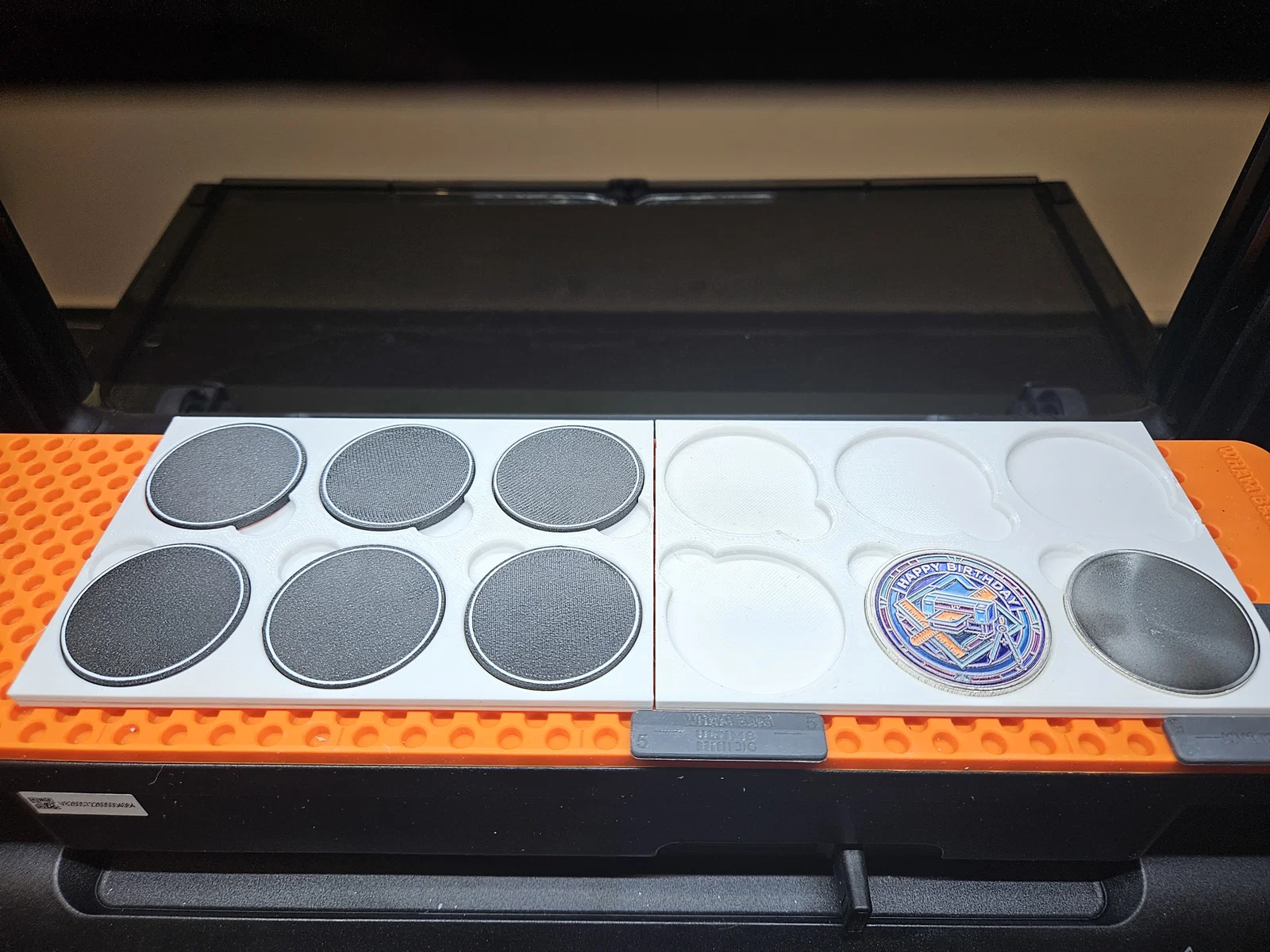

Thiết kế này không đối xứng. Do chiều dài lẻ, phần chân đế ở một bên cần phải được di chuyển. Bạn vẫn có thể in hai cái cùng lúc, nhưng chúng sẽ chỉ khớp trên bàn gá nếu bạn xoay một trong hai cái đi 180°.

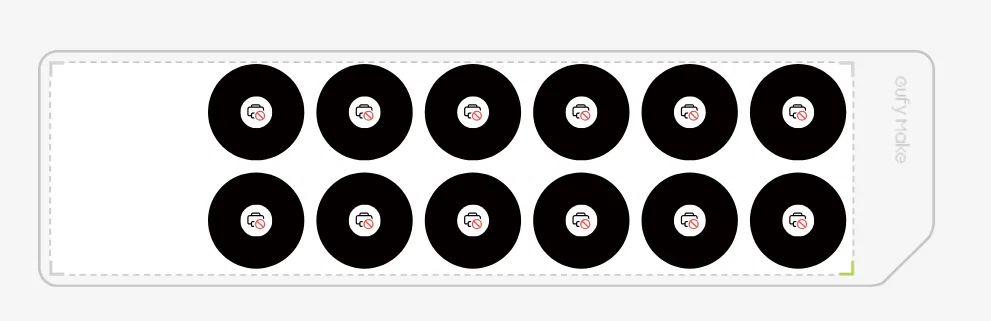

Trong tệp ZIP đi kèm có một file eufyMake Studio. Mình đã định tạo sẵn các đường viền (contours) nhưng phiên bản 4.1.2 không hoạt động ổn định với mình, nên bạn tạm dùng các hình tròn màu đen (đã khóa và đánh dấu bỏ qua in ấn) để canh chỉnh thiết kế nhé.

In ấn

Bạn cứ in với chất liệu và thiết lập ưa thích. Mình gợi ý dùng chiều cao lớp in 0.2 mm là ổn.

Cần thêm hỗ trợ (support) trên bàn in vì thiết kế này có phần chân đế.

Mình không cài đặt sẵn support vì phần mềm cắt lớp của bạn hoàn toàn có thể tự tạo chúng một cách hiệu quả. Hơn nữa, bạn có thể tùy chỉnh sao cho phù hợp nhất với máy in và loại vật liệu của mình.

Lưu ý về bản quyền

Việc mình sử dụng giấy phép "phi thương mại" không cấm bạn dùng sản phẩm này cho mục đích thương mại để in lên các dụng cụ mở bia. Nhưng xin đừng bán lại chính bộ khuôn gá hoặc file thiết kế này nhé.
