Bộ tấm ốp che chắn (Draft Shields) cho VIRTU E3

Tình trạng hiện tại:

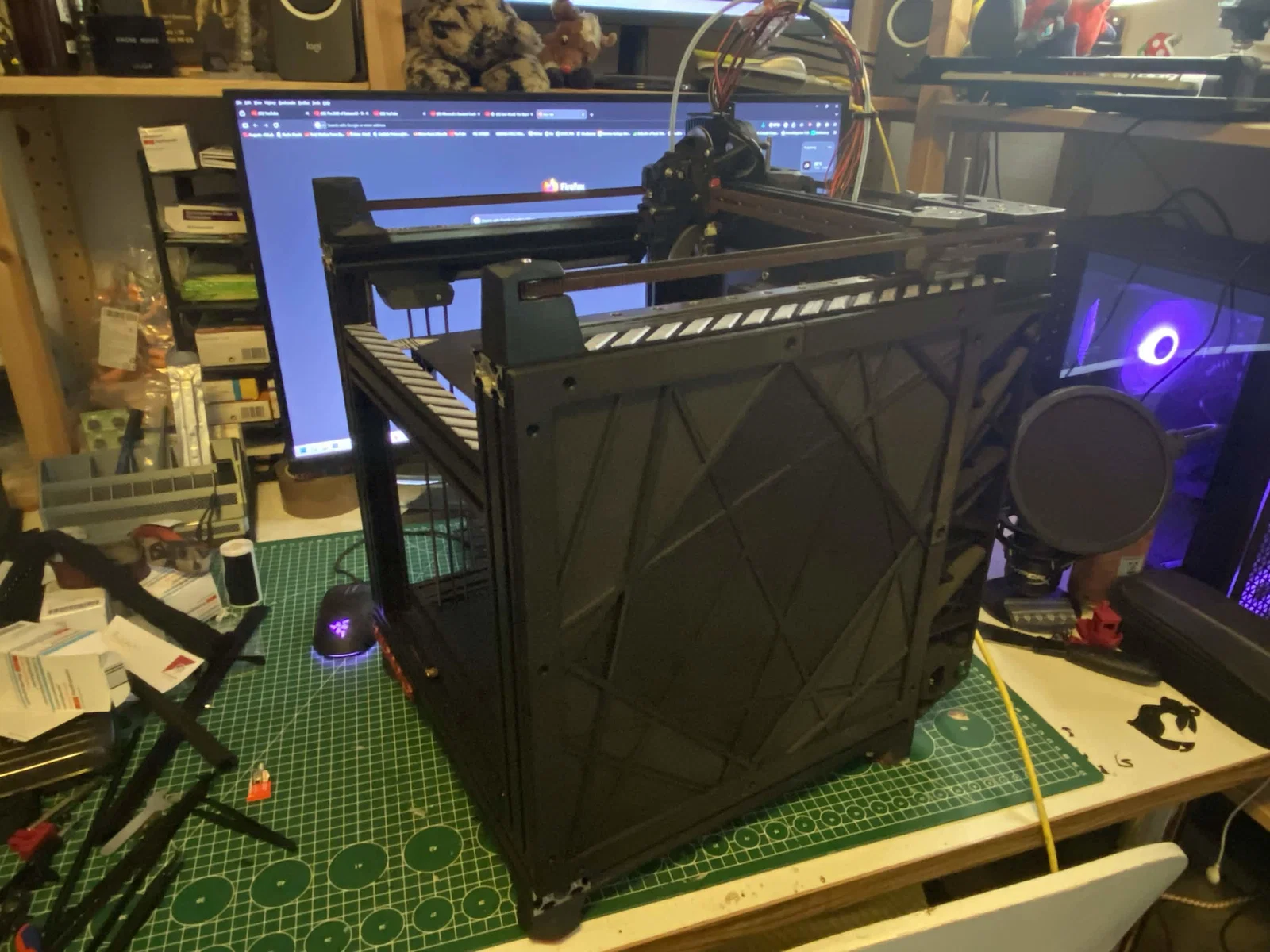

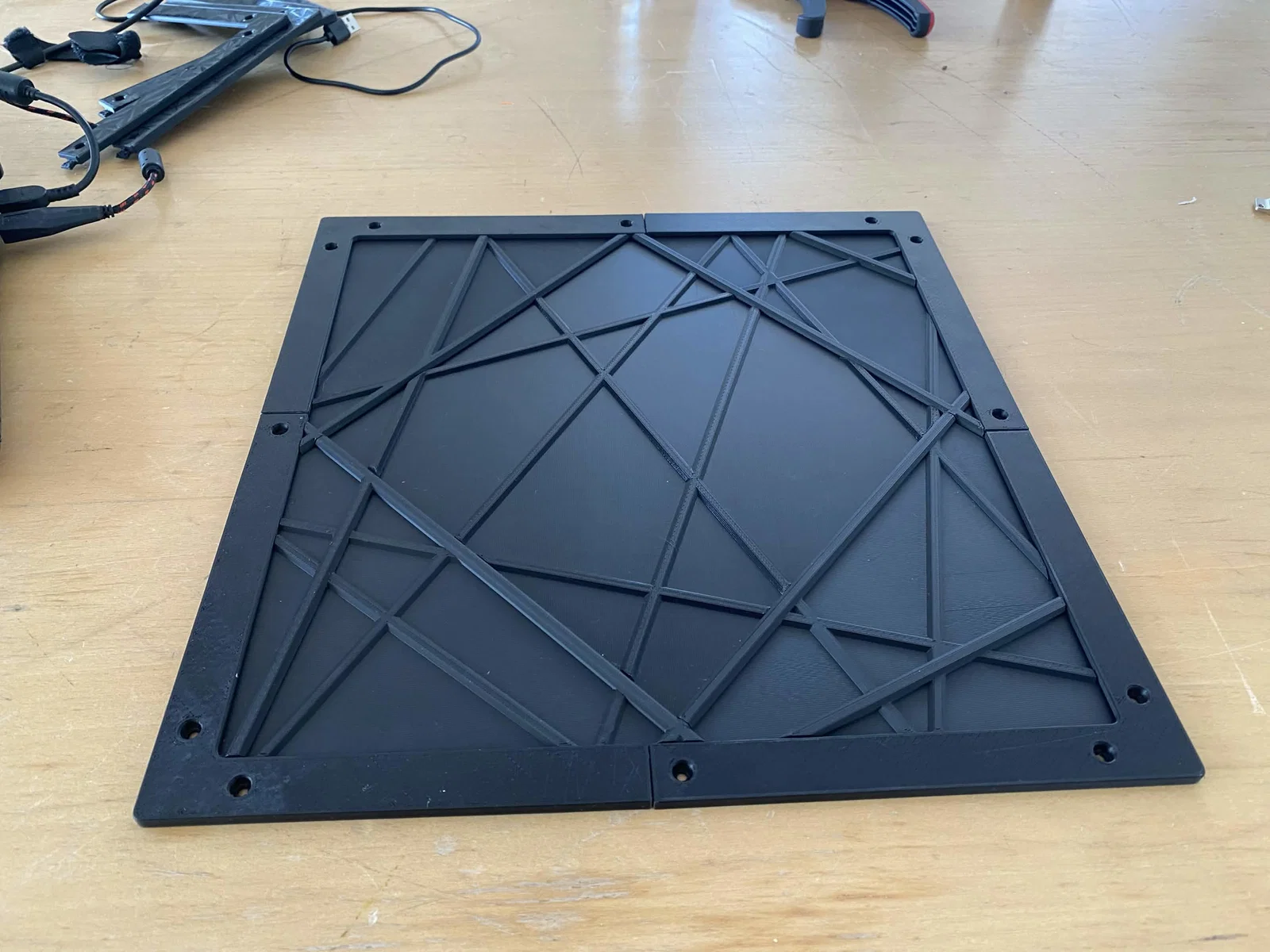

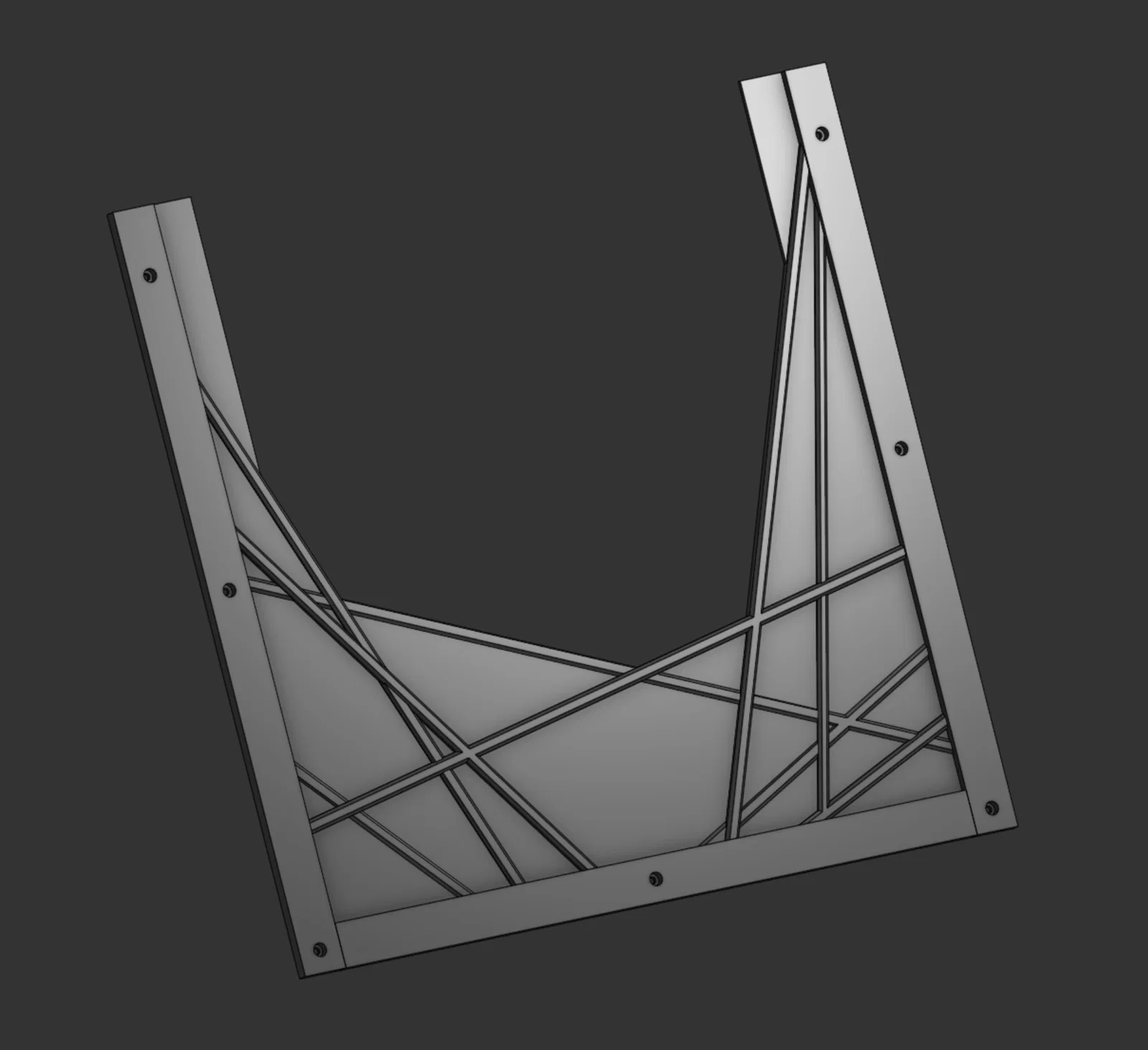

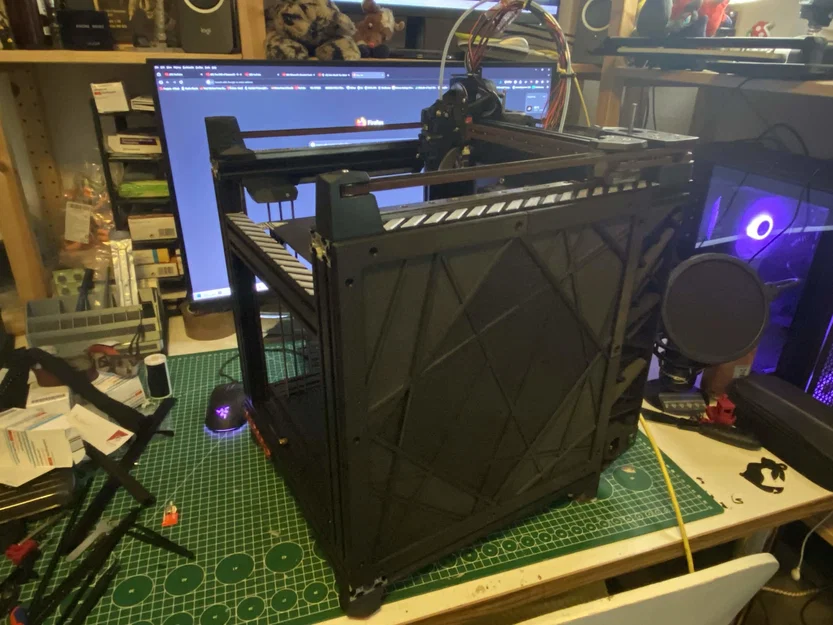

Các tấm ốp bên hông đã hoàn thiện, mình đang tìm cách tối ưu nhất để làm tấm ốp phía trước.

Giới thiệu về bản mod này:

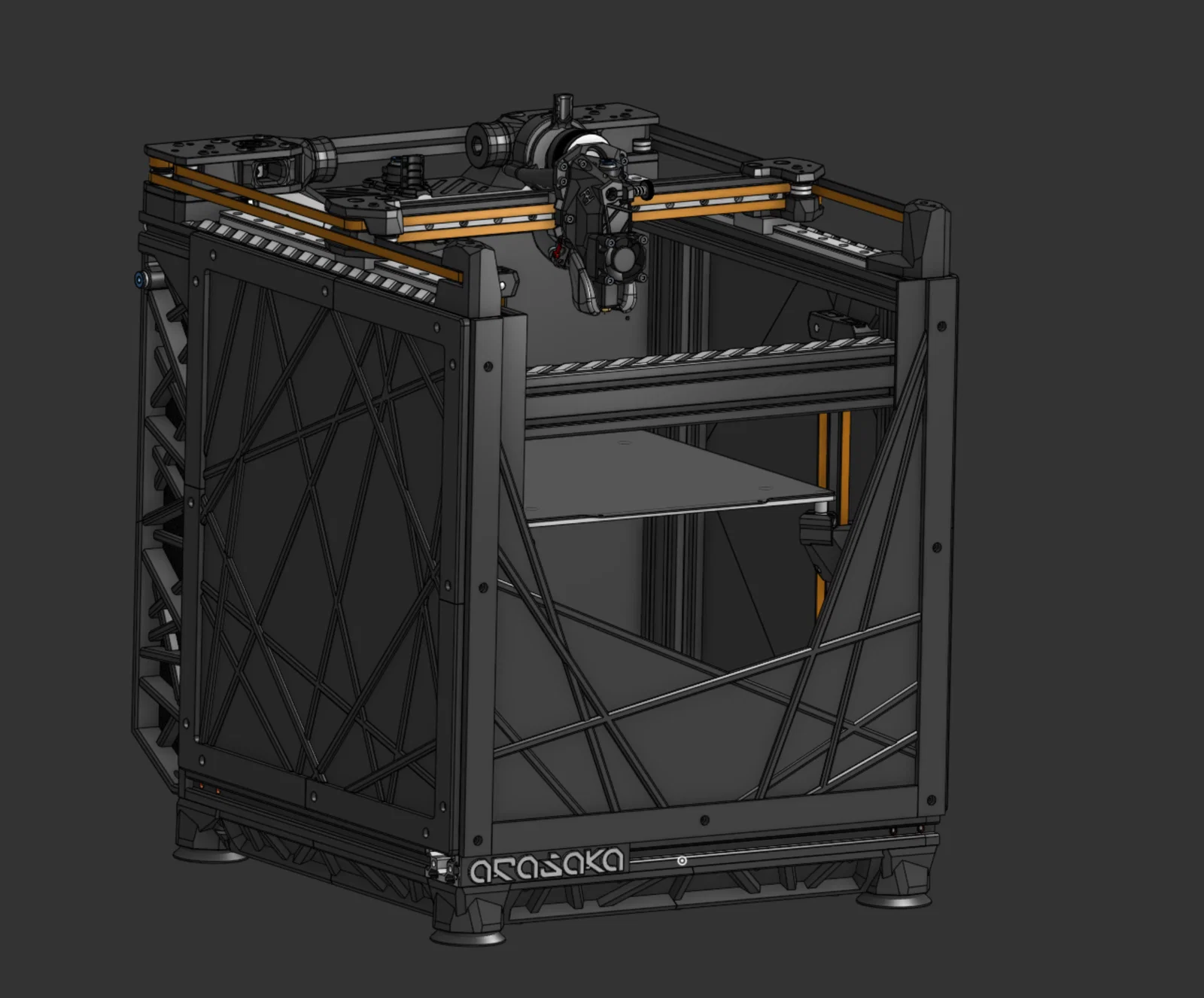

Vì mình thấy phần hông của chiếc Virtu nhìn hơi trống trải, nên mình đã thiết kế bộ ốp này để máy trông "hoàn thiện" hơn, đồng thời giữ nguyên họa tiết đường kẻ đẹp mắt trên phần skirt và hông máy.

Việc thiết kế này thực sự là một thử thách kéo dài để cân bằng giữa thẩm mỹ, độ dễ lắp ráp và khả năng in ấn, kết quả cuối cùng có lẽ đã đạt được sự hài hòa giữa cả ba yếu tố trên.

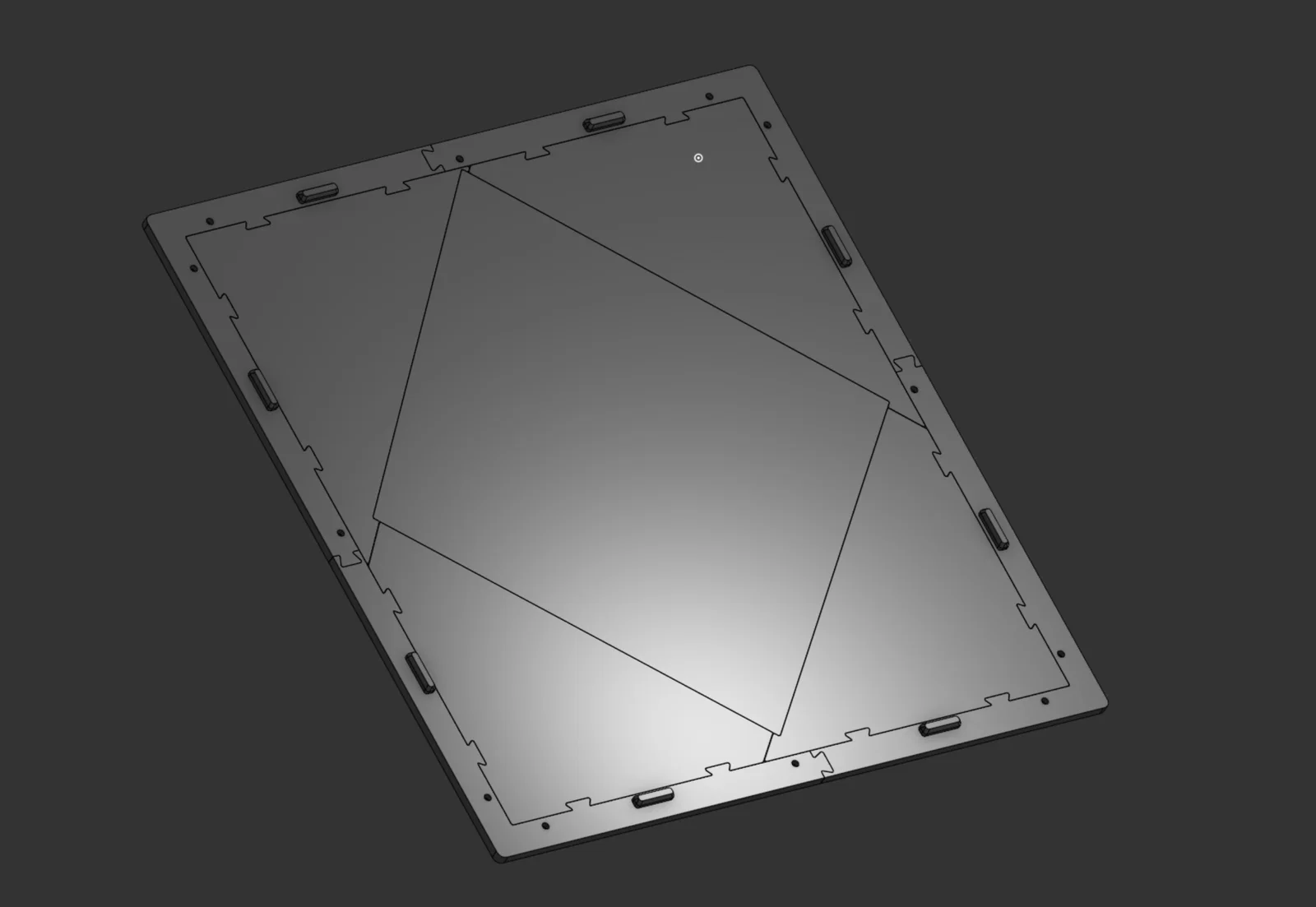

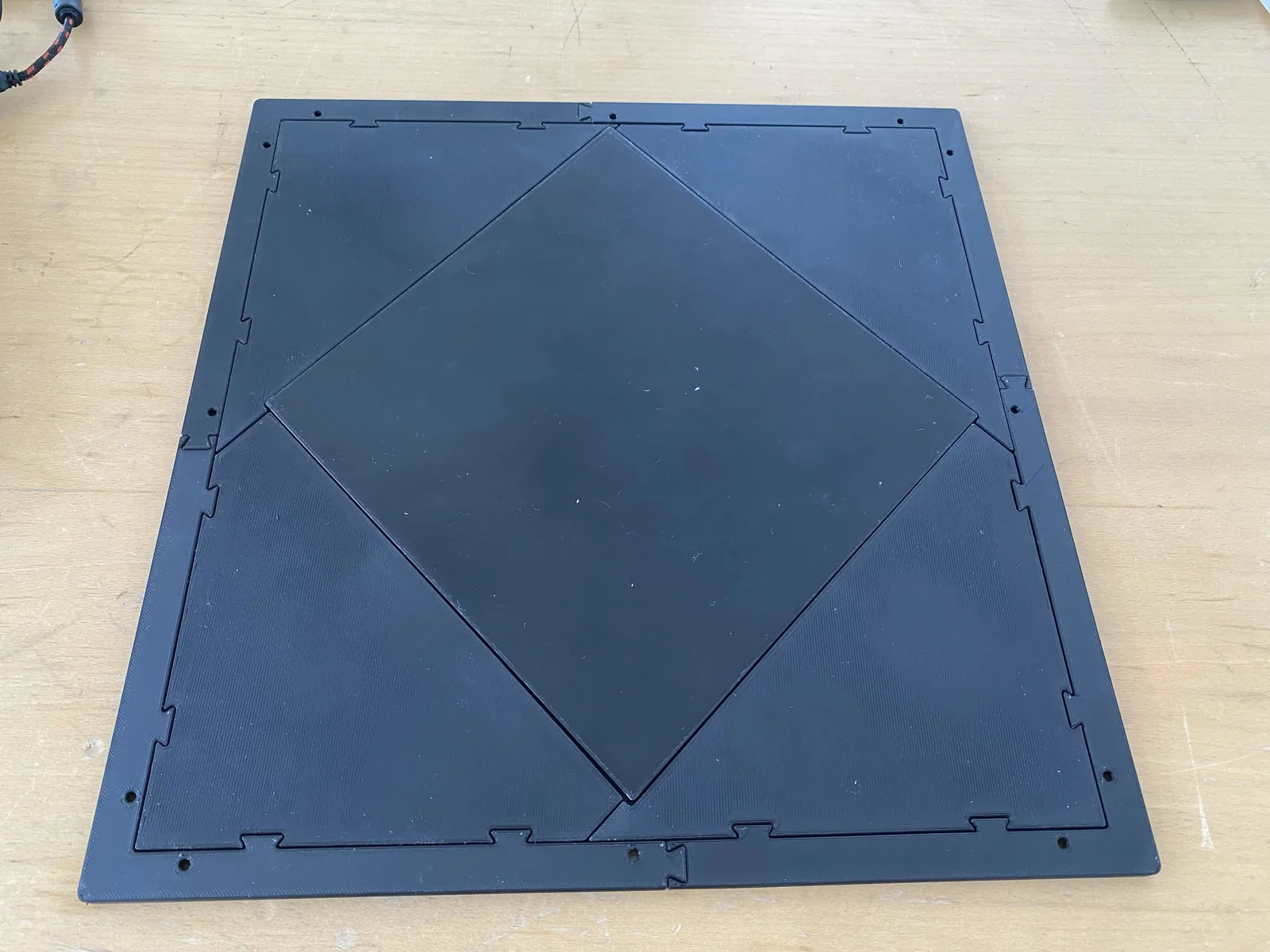

Bạn cần dùng keo dán và/hoặc hàn nhựa để lắp ráp. (Mình đã dùng phương pháp hàn nhựa cho tất cả các phần trừ tấm ở giữa.)

Những gì bạn cần:

• ~340g nhựa cho mỗi tấm ốp hông (thiết lập 3 tường, infill gyroid 15%, hỗ trợ tự động normal snug).

• Tất cả các bộ phận đều có thể in trên máy Virtu E3 mà vẫn còn dư không gian, hoặc bất kỳ máy in nào có bàn in tối thiểu 220x210mm. (Phần đơn lẻ lớn nhất chiếm khoảng 219x206mm).

• 12 ốc M3 6mm và T-Nut cho mỗi tấm ốp hông.

• Keo dán chắc chắn phù hợp với loại nhựa bạn dùng (ABS hoặc ASA, dán bằng keo dán nhựa chuyên dụng sẽ cho kết quả bền nhất và ít phiền phức nhất).

• Hoặc cách khác: dùng mỏ hàn để hàn nhựa.

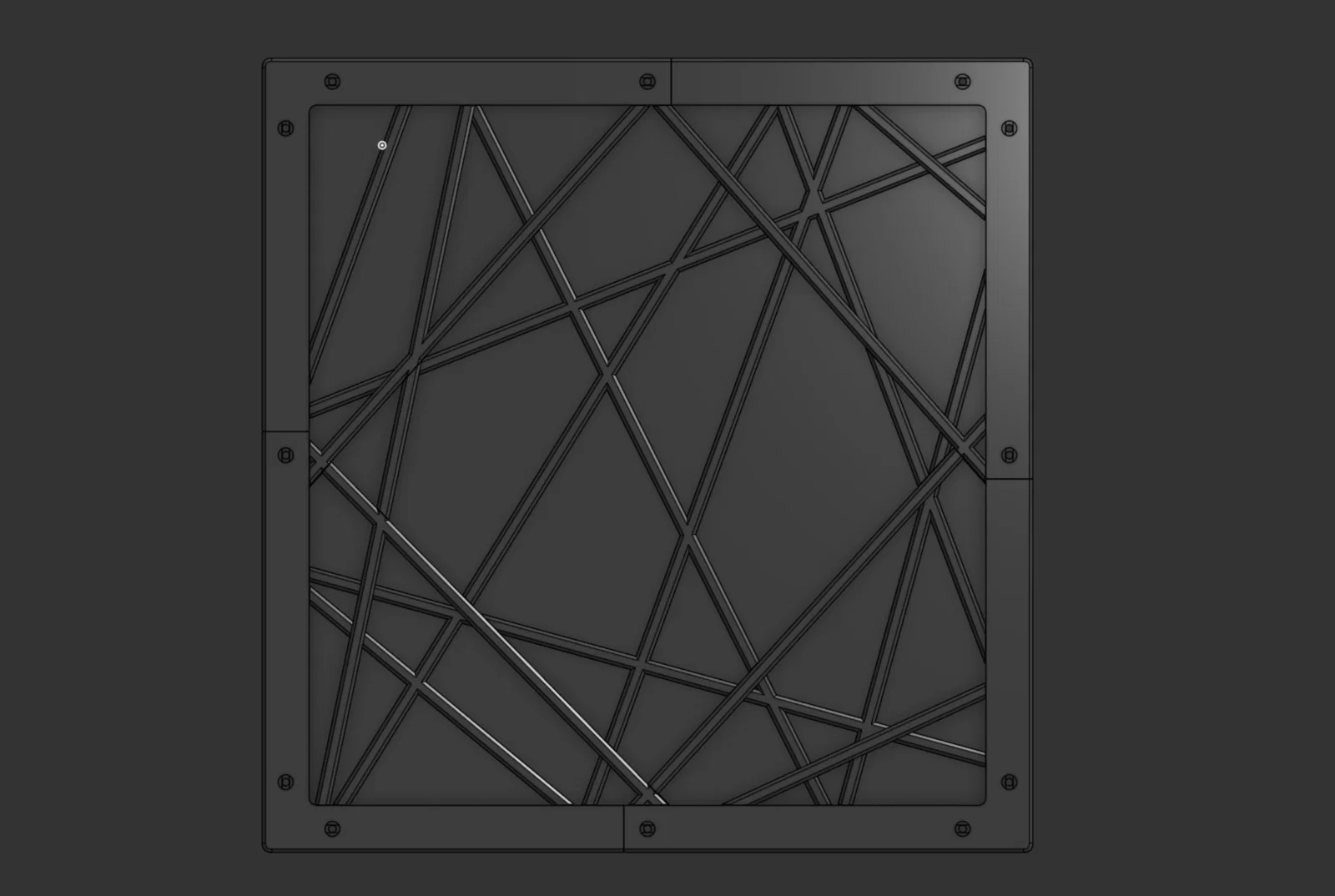

Diện mạo của các tấm ốp này dựa trên họa tiết đường kẻ trên máy VIRTU E3 của RH3D.
