Tay cầm hãm máy cưa bàn (Fence Brake Lever for Miter Saw)

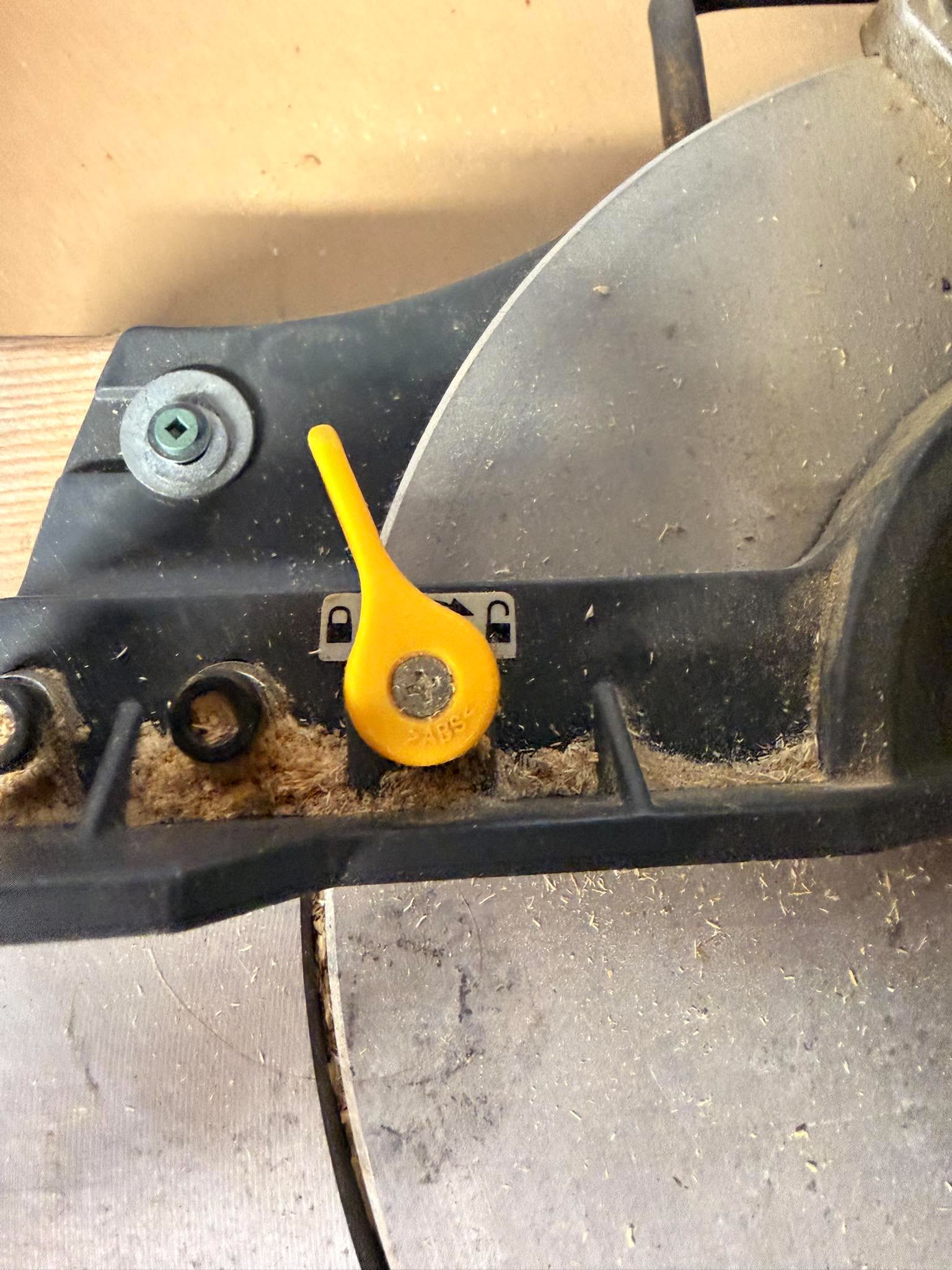

Một người bạn nhờ mình in giùm tay cầm/cần gạt thay thế cho máy cưa bàn Ryobi của cô ấy, nhưng mình tìm mãi mà không thấy file nào phù hợp.

Mình đã dùng Claude để thiết kế mô hình này, đây cũng là lần đầu mình thử nghiệm thiết kế với sự hỗ trợ của AI. Mình khá ấn tượng vì nó đưa ra những gợi ý rất hay, chẳng hạn như "Pocket fit coupon" (mẫu thử kích thước lỗ).

Bạn sẽ cần tận dụng lại miếng chèn thép (steel insert) từ tay cầm cũ. Mình thấy việc bẻ bỏ phần gờ ở đáy cần gạt cũ giúp tách nó ra khỏi phần nhựa gốc khá dễ dàng.

Hãy in thử "Pocket fit coupon" trước bằng loại nhựa bạn định dùng để in tay cầm (khuyên dùng PETG, ABS hoặc ASA thay vì PLA để bền hơn) để xem miếng chèn thép khớp với kích thước nào nhất (cần đảm bảo vừa khít). Sau đó, bạn chỉ cần in mô hình cần gạt tương ứng.

Mình đã đính kèm ba tùy chọn tương ứng với các kích thước lỗ A, B, C — lần lượt là 16.1, 16.25 và 16.45 mm — các thông số khác thì giống hệt nhau (lỗ 4.7 mm, miệng lỗ 8.2 mm, 6 rãnh ngàm, mặt trên phẳng để in ngược).

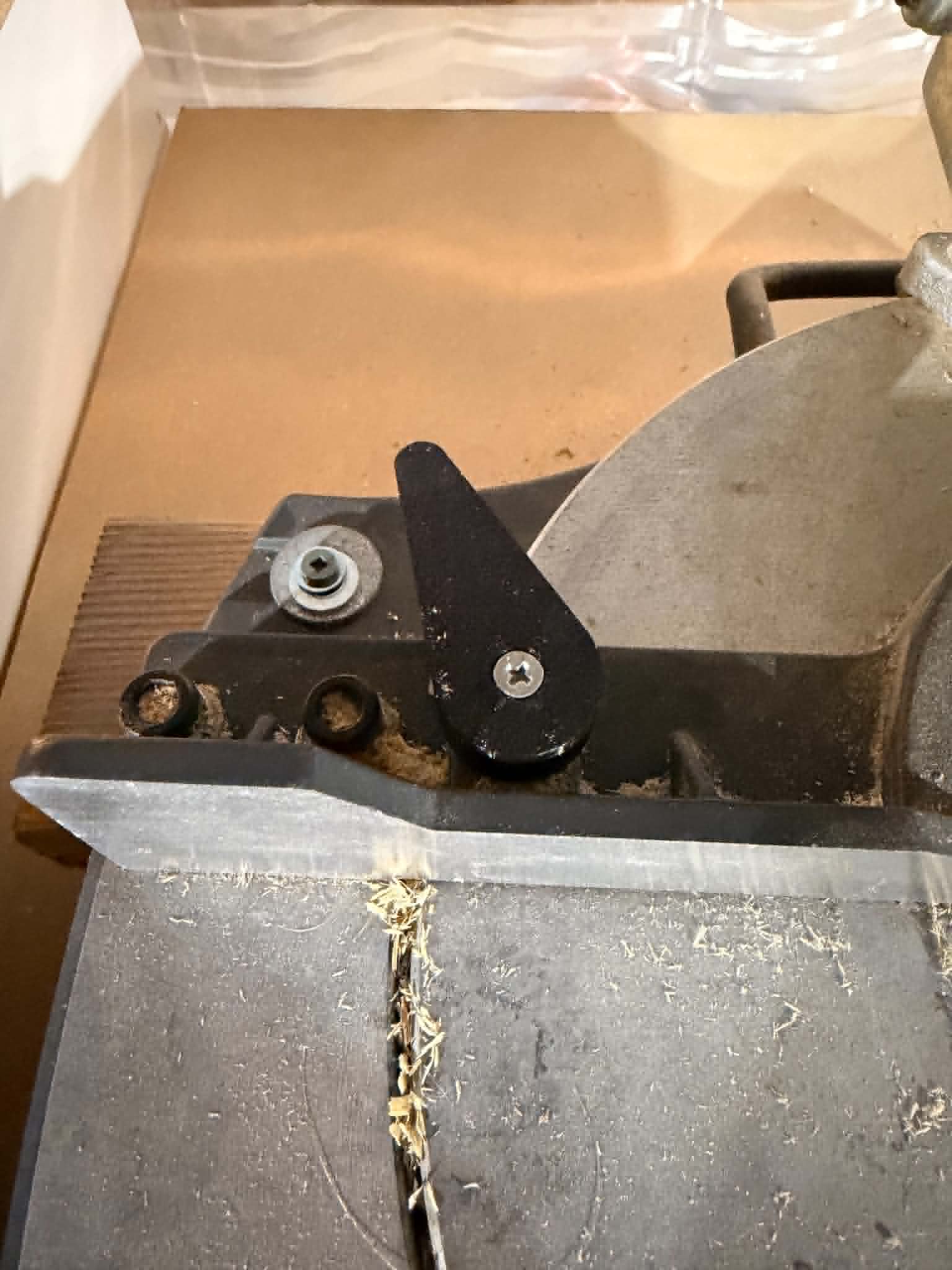

Khi ép miếng chèn thép vào tay cầm mới, mình thấy dùng một vật có kích thước cỡ viên pin AA cũ để ấn xuống rất hiệu quả. Bạn nên ép nó vào càng sâu càng tốt về phía trên, nơi có lỗ bắt vít.
