Đế đỡ cuộn nhựa in 3D xoay mượt mà với vòng bi 51115

Đế đỡ cuộn nhựa in 3D sử dụng vòng bi (Bearing bracket for horizontal spool holder)

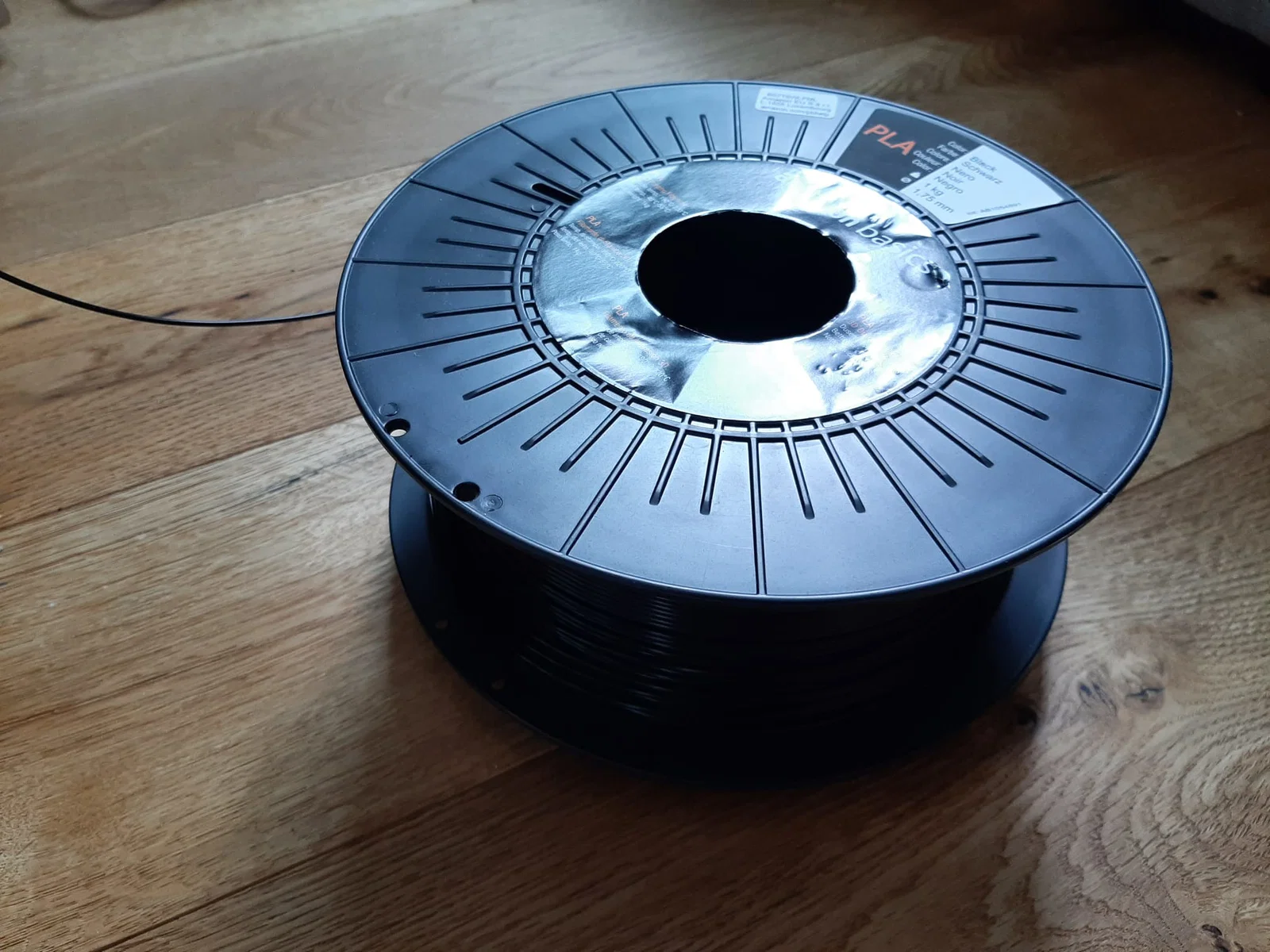

Việc sở hữu một hệ thống giữ cuộn nhựa trơn tru là điều cực kỳ quan trọng đối với bất kỳ người chơi in 3D nào. Nếu cuộn nhựa bị kẹt hoặc không xoay đều, máy in sẽ gặp tình trạng kéo sợi khó khăn, dẫn đến lỗi bản in hoặc hư hỏng động cơ đùn nhựa. Giải pháp tuyệt vời cho vấn đề này chính là bộ đế đỡ cuộn nhựa theo phương ngang, được thiết kế đặc biệt để kết hợp cùng vòng bi, giúp cuộn nhựa xoay nhẹ nhàng và ổn định trong suốt quá trình vận hành.

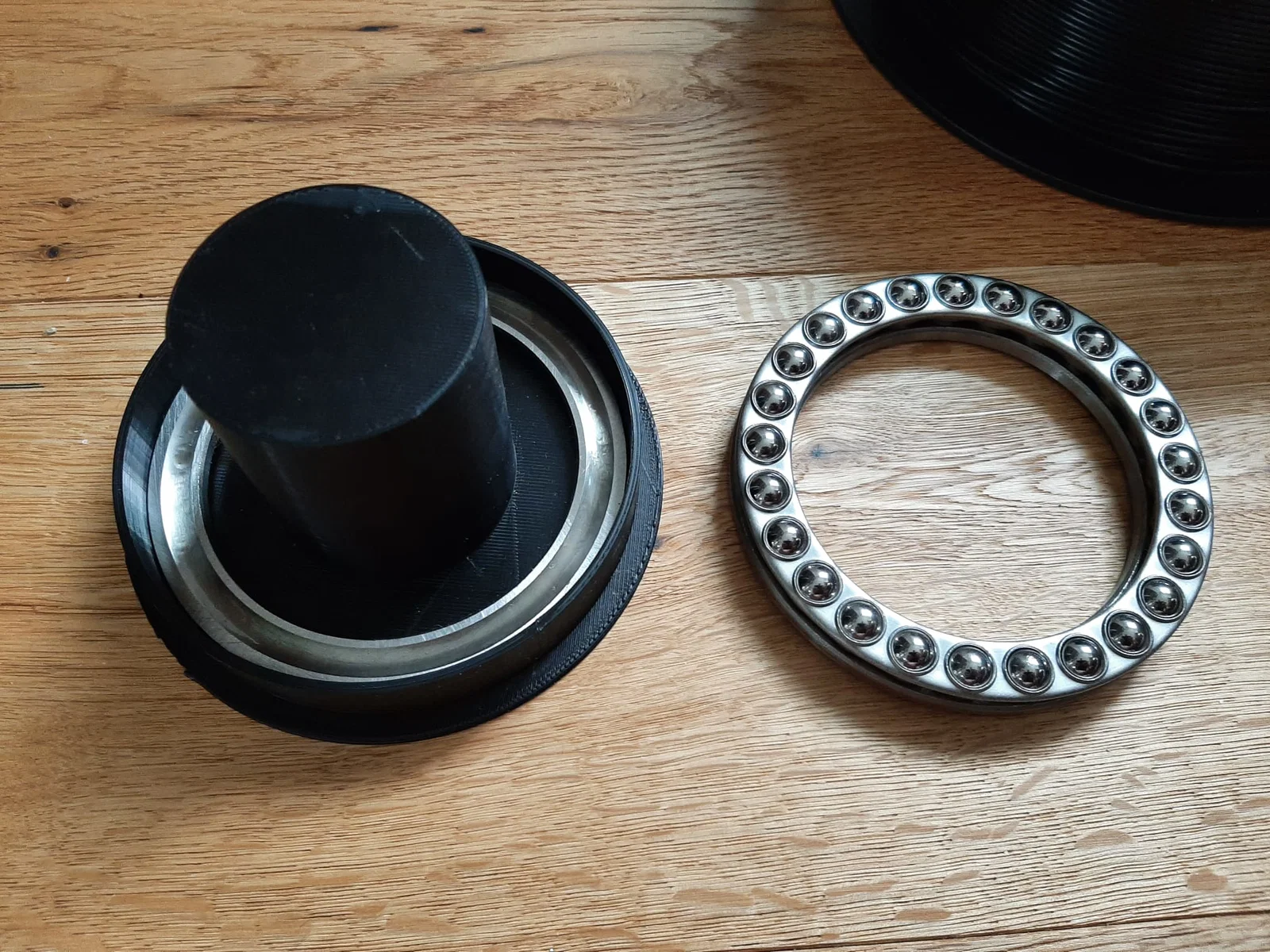

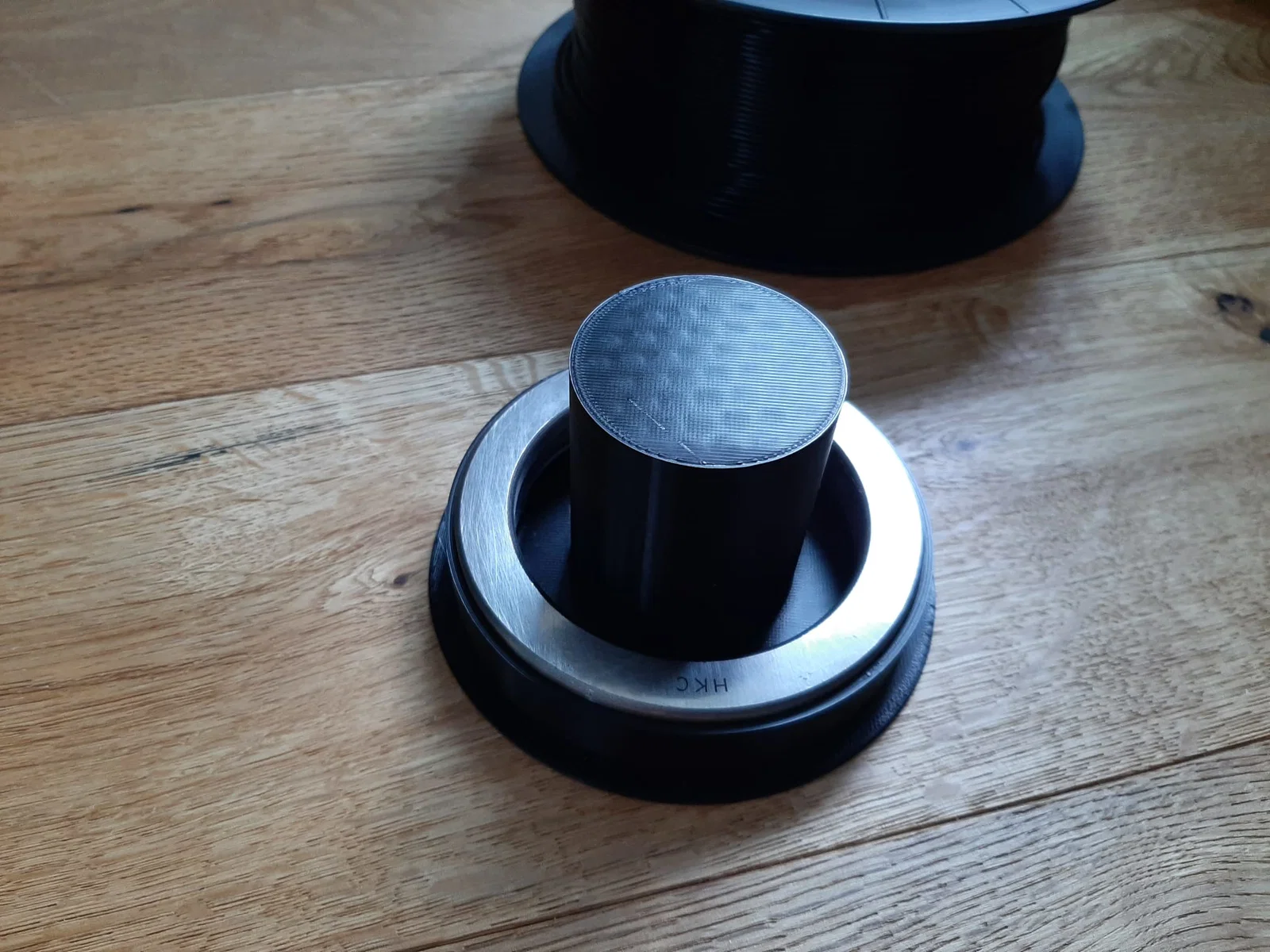

Thiết kế này tập trung vào sự tối giản nhưng vô cùng hiệu quả. Với phần trụ giữa có đường kính 51mm, đế đỡ này tương thích hoàn hảo với hầu hết các cuộn nhựa tiêu chuẩn hiện nay trên thị trường. Đặc biệt, phần hốc chứa vòng bi có đường kính 100,5mm, được tính toán chính xác để lắp vừa khít loại vòng bi cầu chặn trục (axial deep-groove ball bearing) mã 51115. Nhờ đó, việc lắp ráp trở nên rất đơn giản, bạn chỉ cần in bộ phận này, lắp vòng bi vào là đã có ngay một hệ thống cấp nhựa chuyên nghiệp cho máy in 3D của mình.

Để đạt được hiệu quả sử dụng cao nhất, bạn cần lưu ý một số điểm sau khi thực hiện bản in này:

• Tương thích với vòng bi: Thiết kế này được tối ưu hóa riêng cho vòng bi 51115, hãy đảm bảo bạn đã chuẩn bị sẵn linh kiện này trước khi in để kiểm tra độ khít.
• Chất liệu in: Nên sử dụng nhựa PLA hoặc PETG với độ cứng cao để đảm bảo phần trụ không bị biến dạng dưới sức nặng của cuộn nhựa 1kg.
• Thông số in: Thiết lập độ dày tường (wall thickness) từ 3-4 lớp trở lên và mật độ lấp đầy (infill) khoảng 30-40% để tăng độ bền cho cấu trúc chịu lực.
• Hướng in: Đặt mặt phẳng lớn nhất của đế tiếp xúc với bàn in để đảm bảo độ bám dính tốt nhất và không cần hỗ trợ (support) quá nhiều.
• Kiểm tra thực tế: Sau khi in xong, hãy đảm bảo các bề mặt tiếp xúc với vòng bi được làm nhẵn để vòng bi xoay trơn tru nhất có thể, tránh ma sát thừa.

Việc tự in những món phụ kiện nhỏ gọn như đế đỡ này không chỉ giúp bạn tiết kiệm chi phí mua sắm mà còn tối ưu hóa không gian làm việc. Đây chắc chắn là một sự bổ sung đáng giá cho góc làm việc của bất kỳ tín đồ 3D printing nào, giúp máy in của bạn hoạt động êm ái và bền bỉ hơn.
