Khung cửa sổ gắn ống máy lạnh di động với khớp nối nam châm

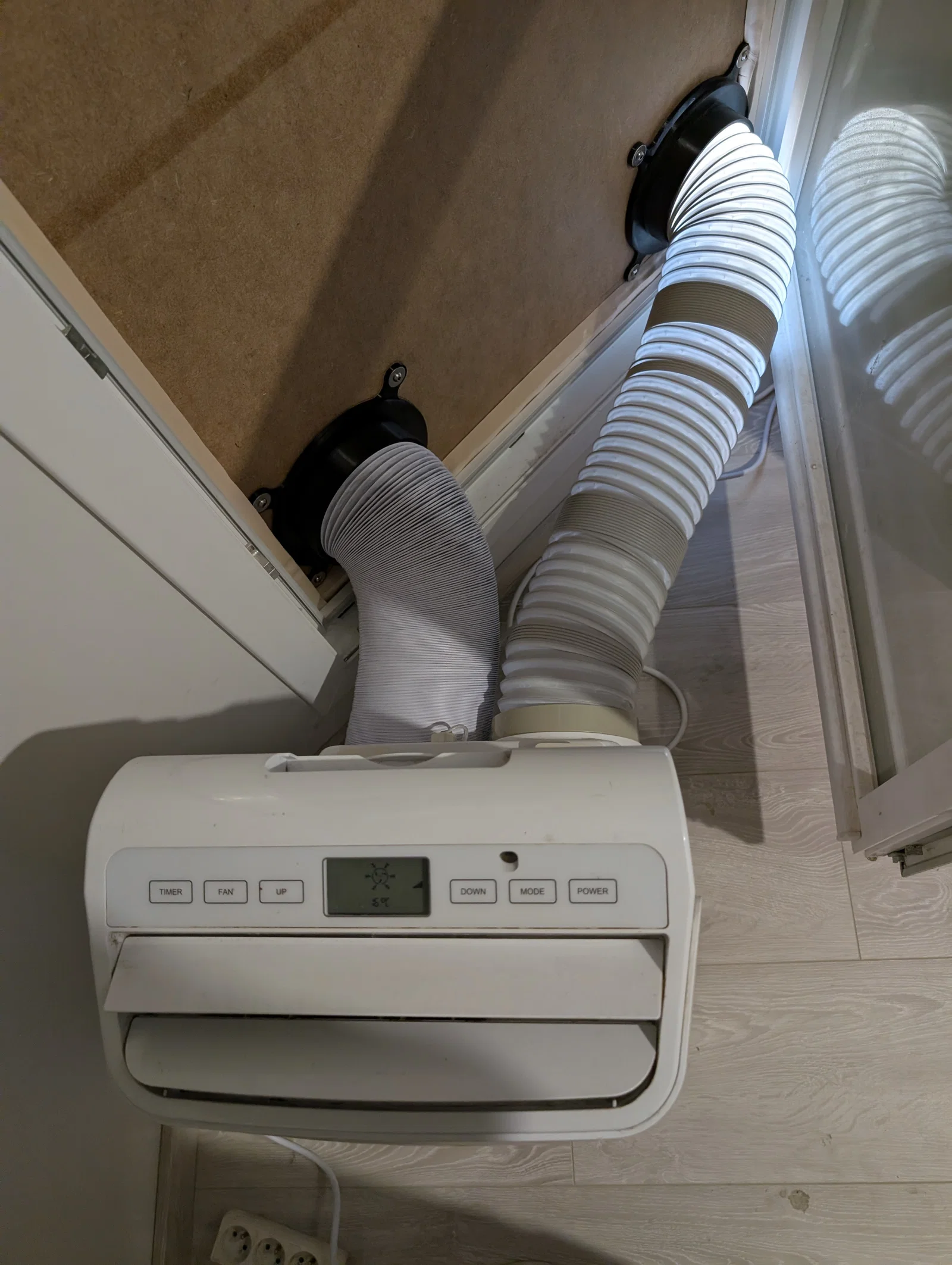

Đây là bộ khung cửa sổ với khớp nối nam châm dành cho máy lạnh di động. Giải pháp này giúp tối ưu hóa hiệu suất làm mát bằng cách lắp thêm đường ống thứ hai.

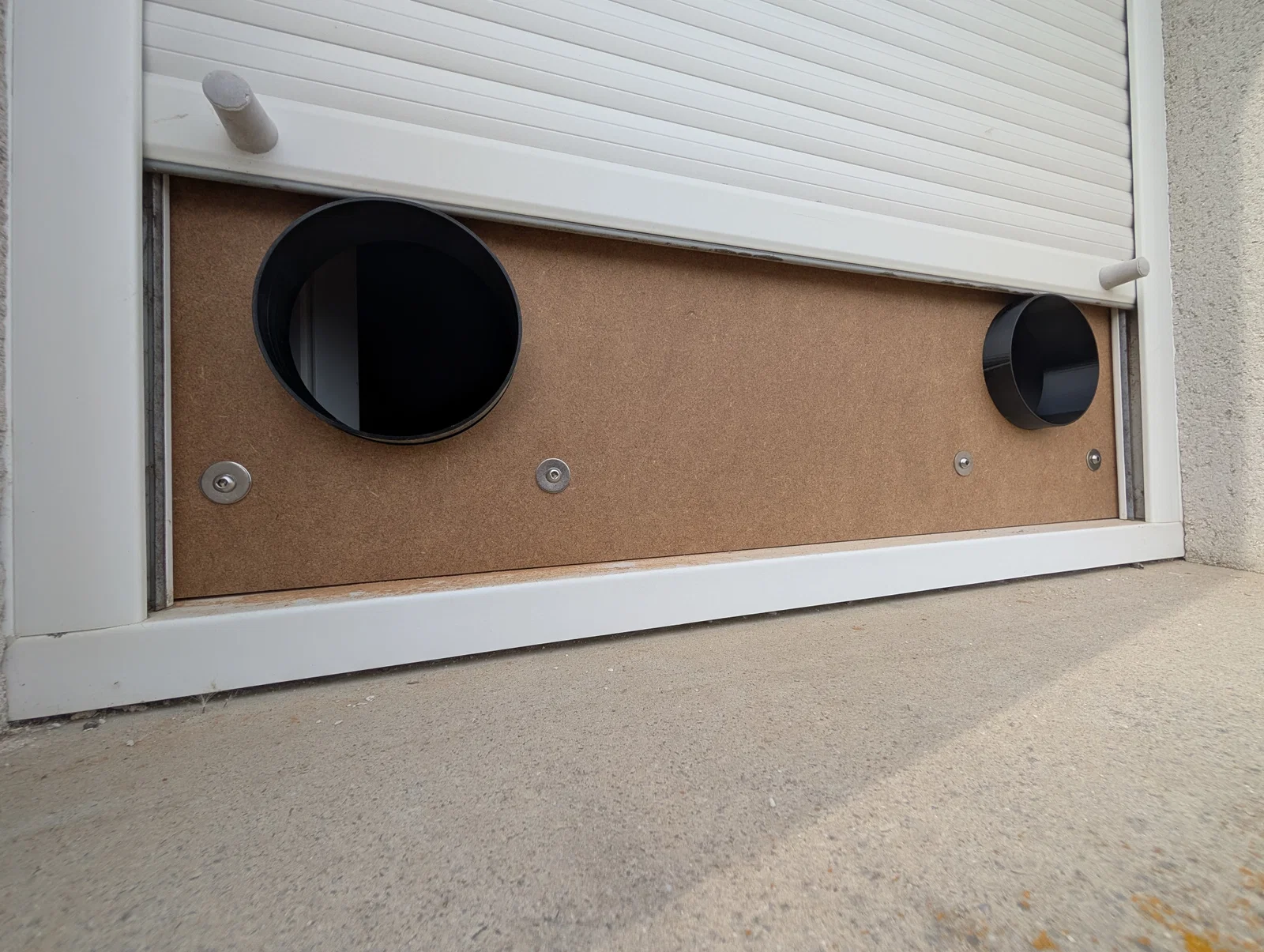

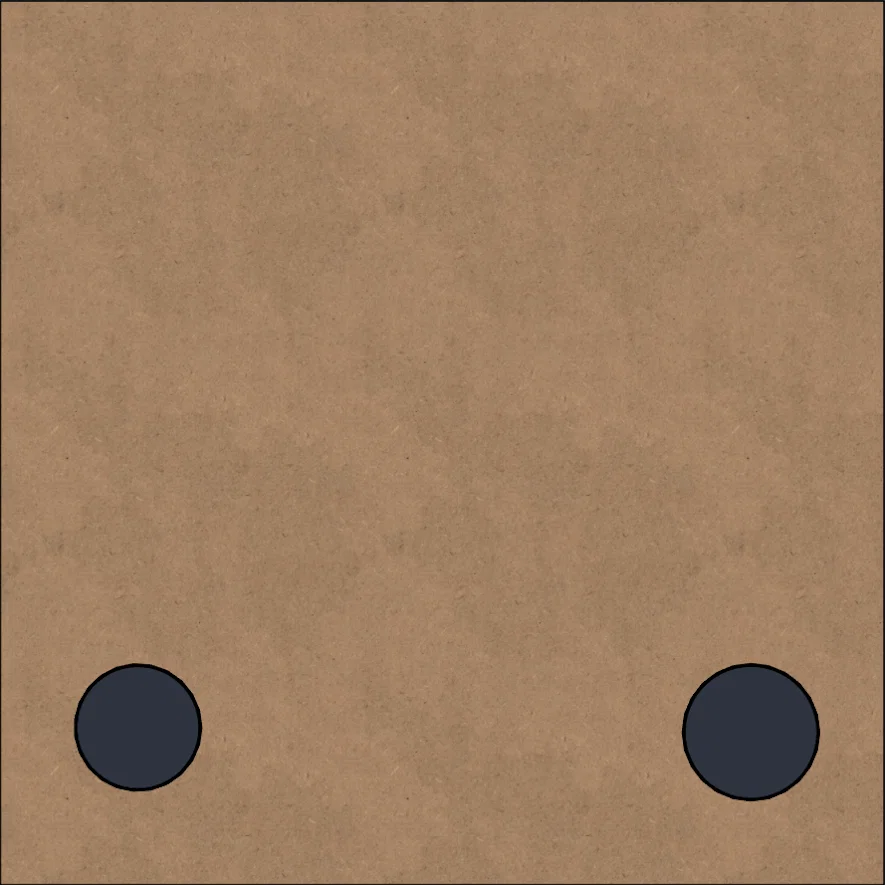

Hệ thống này được thiết kế để gắn lên một tấm ván đặt giữa cửa sổ và cửa cuốn.

Cấu tạo gồm:

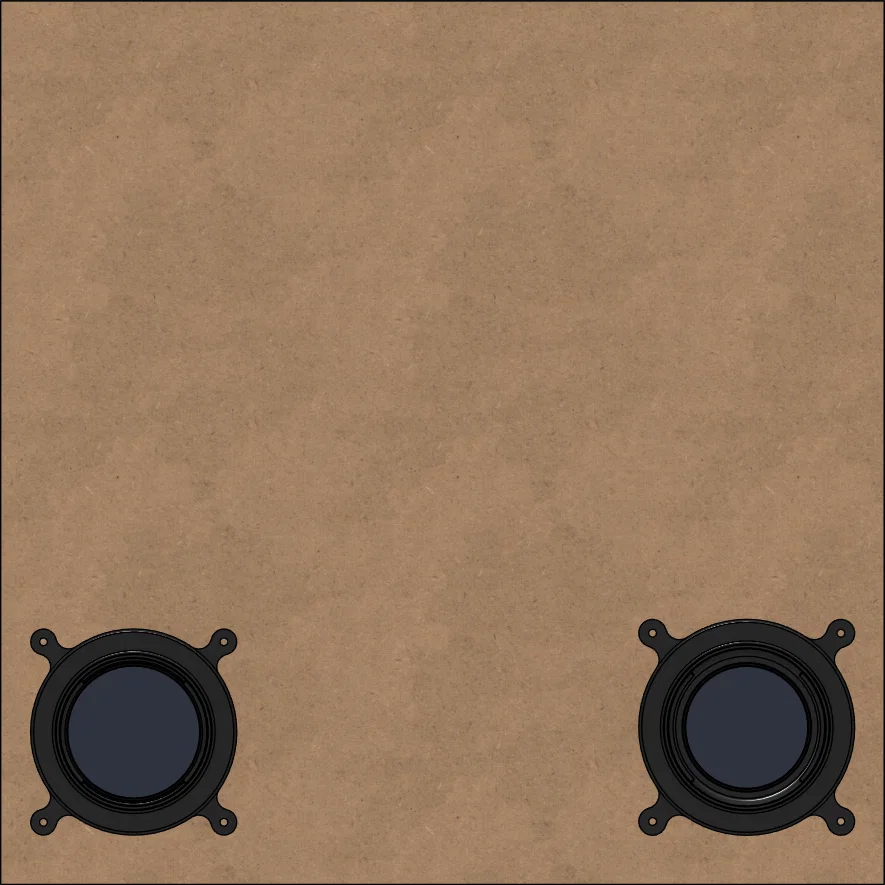

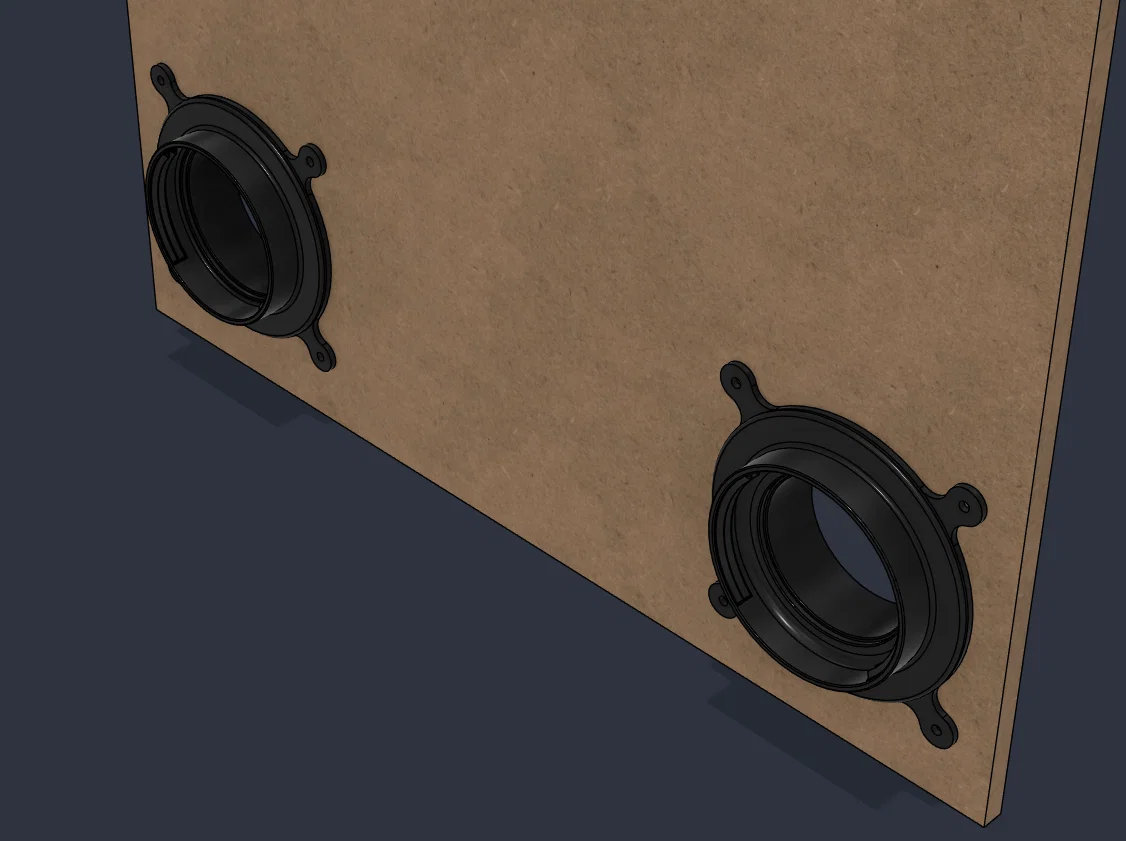

• Phần đế cố định lắp lên tấm ván.

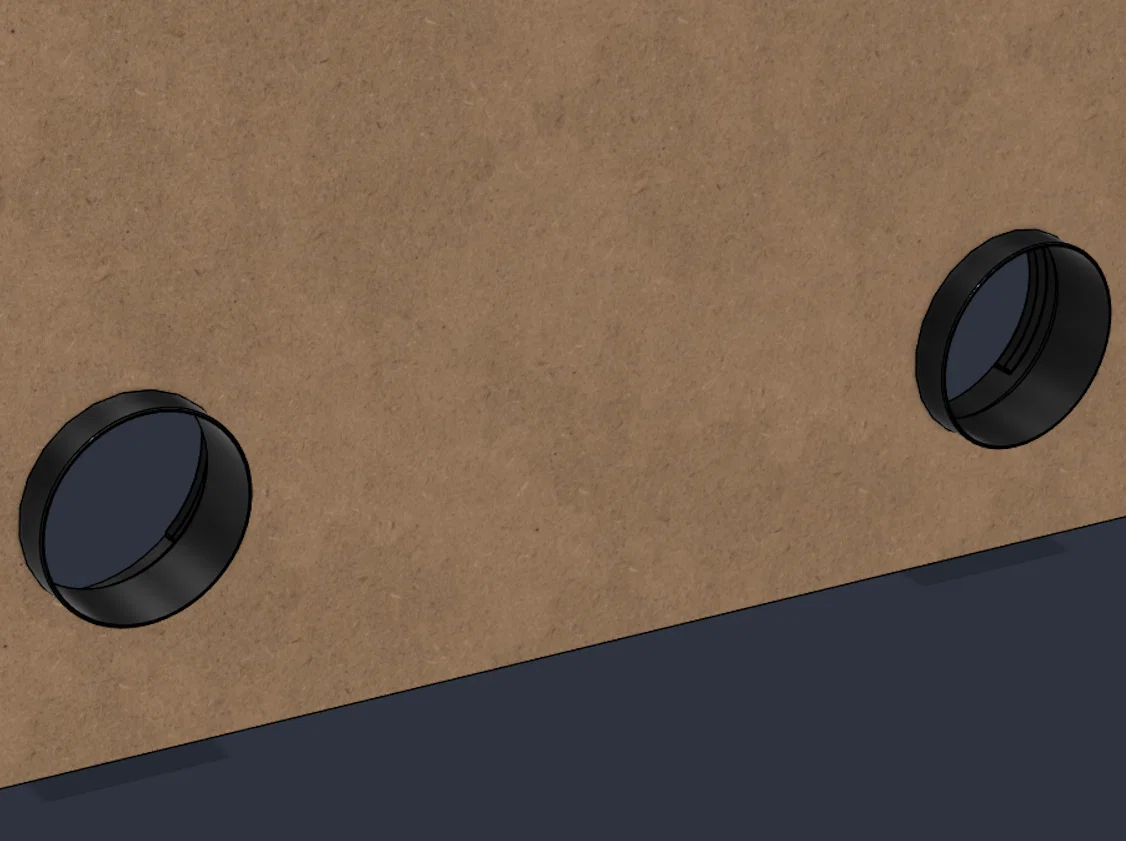

• Bộ chuyển đổi tháo rời được, giúp giữ cửa cuốn đóng kín ngay phía trên miệng ống thoát.
• Khớp nối nam châm dành cho ống dẫn máy lạnh.
• Nắp chặn nam châm để đóng nhanh cửa sổ khi không sử dụng ống dẫn.

Linh kiện cần thiết (cho mỗi bộ khung):

• 12 viên nam châm neodymium 15x3mm (4 cho đế, 4 cho khớp nối, 4 cho nắp chặn)
• 4 ốc M6
• 4 đai ốc khóa (nyloc nut) M6
• 8 vòng đệm M6 bản rộng

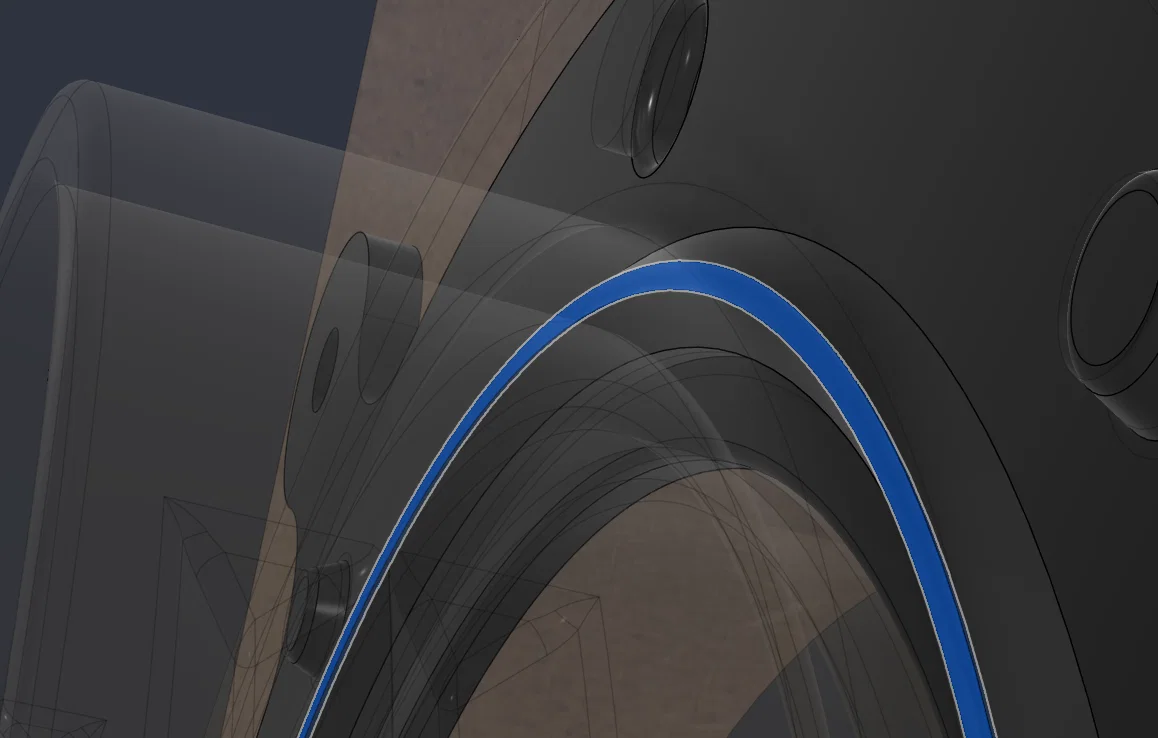

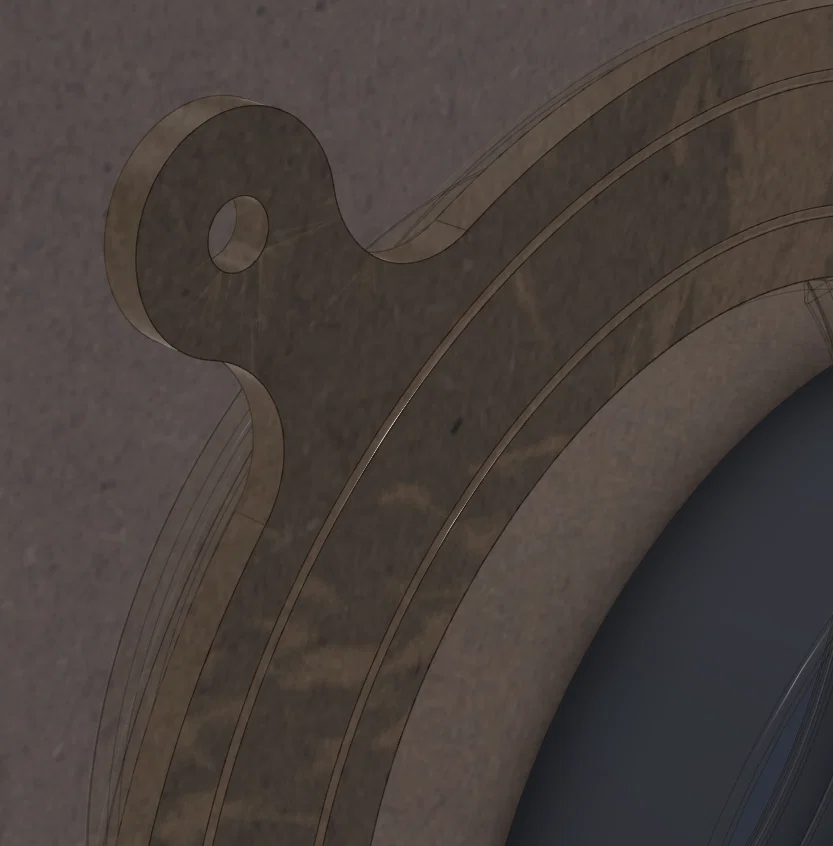

Các rãnh được thiết kế phía dưới đế và tại khớp nối để bạn có thể đi thêm lớp keo silicone, giúp kín hơi tốt hơn.

Lưu ý: Bạn nên in bằng nhựa PETG vì ống thoát khí nóng thường có nhiệt độ cao và chịu tác động của nắng nóng ngoài trời. Các chi tiết đã được tối ưu để in ít support nhất có thể. Nên dùng ốc inox A2 để đảm bảo độ bền lâu dài.

Mọi đóng góp ý kiến đều rất đáng quý. Nếu bạn có bản remix hoặc cải tiến nào, hãy chia sẻ cho mọi người cùng biết nhé! Nếu cần đường kính khác, cứ nhắn mình biết nha.

Nhật ký cập nhật:

• v1.0 - Đăng lần đầu 07/2026 - Đường kính 150 (140-150) và 150 cách nhiệt (120/160)
• v2.0 - 15/07/2026 - Tăng kích thước nam châm từ 12x3mm lên 15x3mm để giữ ống chắc chắn hơn.
