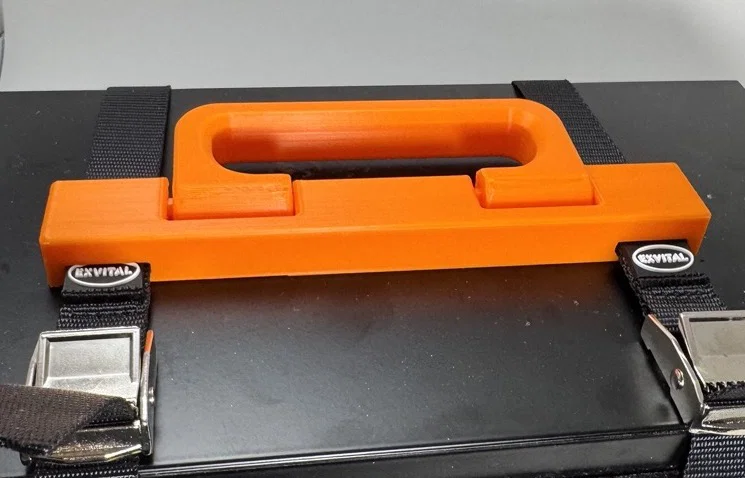

Tay Cầm Kèm Dây Đai Cho Hộp Dụng Cụ Mini

Các loại hộp dụng cụ mini dạo này đang rất phổ biến và có nhiều kiểu dáng, nhãn hiệu khác nhau. Mình có ba cái nhưng lại chẳng có chỗ cố định nào trong xưởng hay trong nhà để cất giữ chúng, nên mình đã thiết kế hệ thống tay cầm này để giúp việc lưu trữ dễ dàng hơn và thuận tiện mang vác đi khắp nơi khi cần.

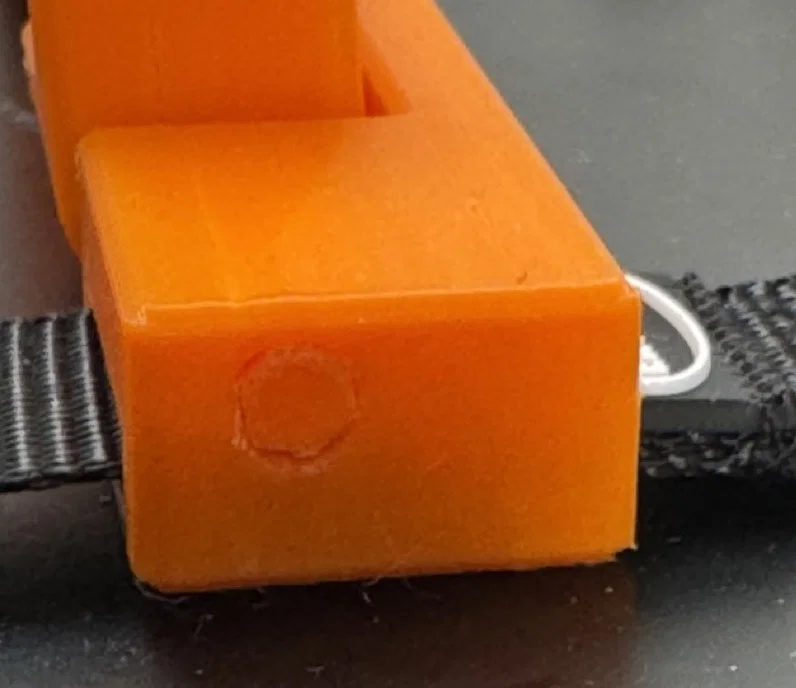

Các chốt lục giác in rất dễ, không cần support, nhưng bạn cần dùng búa đóng nhẹ để cố định vào khung. Chốt lục giác này cũng giúp giữ tay cầm ở vị trí nâng lên hoặc hạ xuống. Các chốt tròn (có đầu lục giác) thì cần thêm support khi in nhưng lắp đặt sẽ dễ hơn, đầu lục giác vẫn đảm bảo độ chắc chắn mà không cần dùng keo. Chốt tròn cũng giúp xoay tay cầm lên xuống mượt mà hơn sau khi lắp.

Mình có đính kèm một bản sao tay cầm từ mẫu gốc để mọi người tiện sử dụng. Thiết kế mẫu tay cầm (handle_v1.stl) vẫn thuộc bản quyền của tác giả gốc.

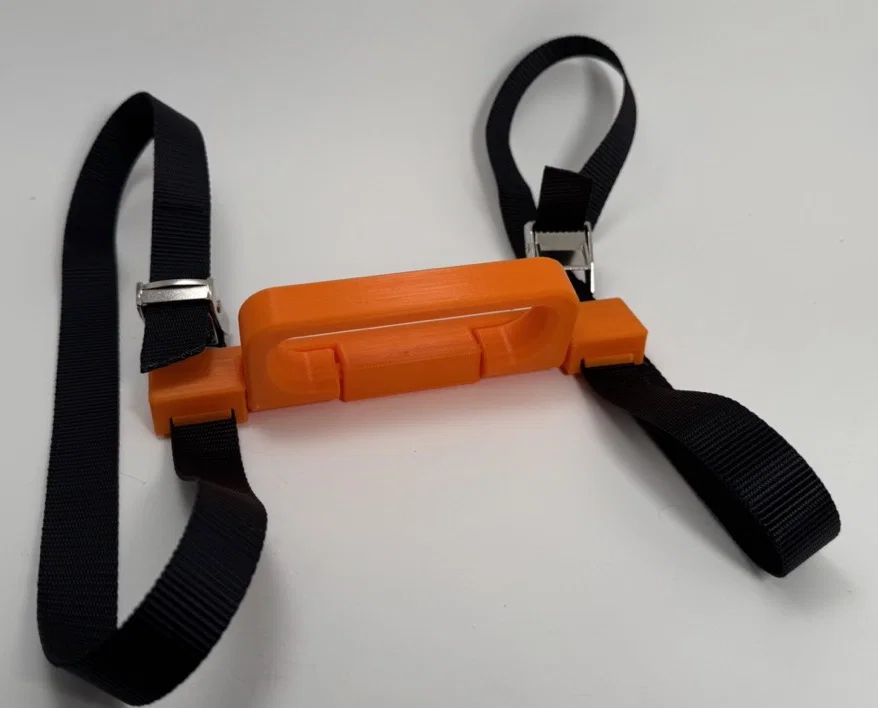

Thiết kế này tương thích với mọi loại dây đai có khóa rộng từ 20mm đến 3/4 inch mà bạn chọn. Mình mua dây đai trên Amazon vì loại khóa lò xo giúp tháo lắp tay cầm rất nhanh. Bạn có thể dùng bất kỳ loại dây đai nào tương tự. Ngoài ra, tay cầm tháo rời này cũng có thể dùng cho bất kỳ hộp hoặc thùng chứa nào, miễn là bạn để dây đai đủ dài và đừng cố nâng quá nặng - bạn phải tự chịu trách nhiệm về giới hạn tải trọng của bản in, dây đai và hộp chứa của mình.

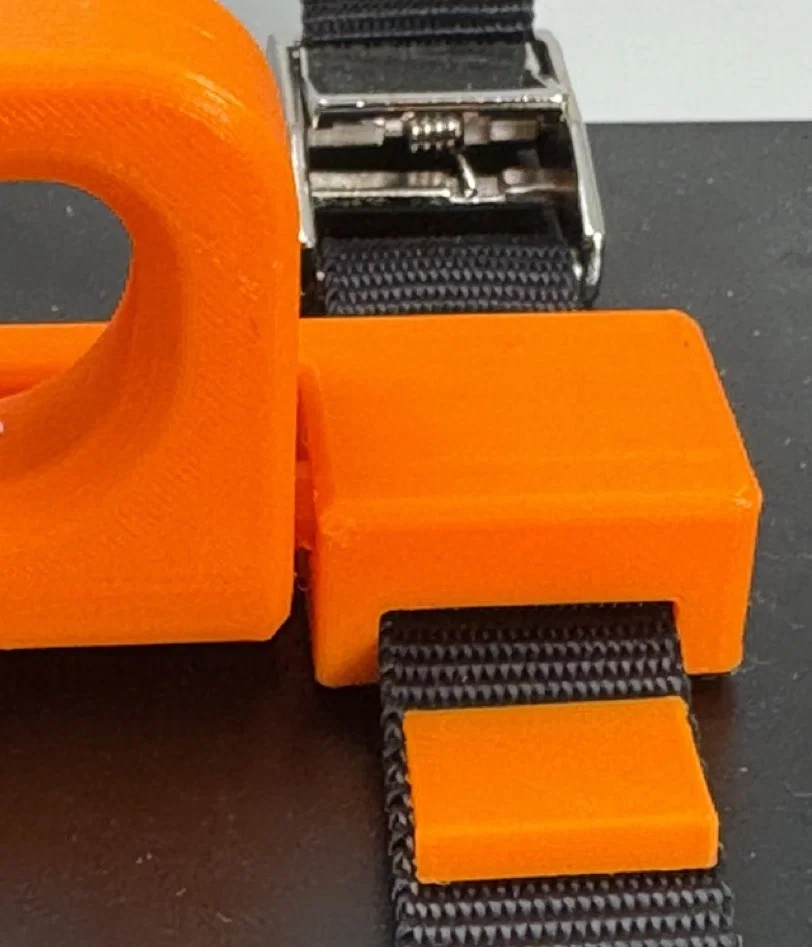

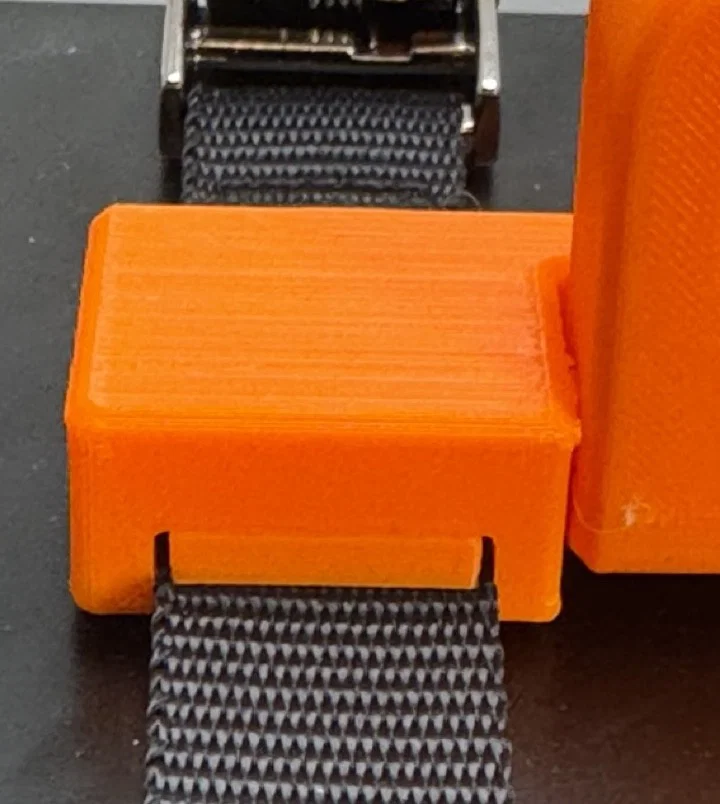

Khi lắp, hãy đặt nêm chặn (webbing wedge) với phần gờ hướng vào dây đai bên trong khe. Đẩy hoặc đóng nhẹ nêm vào vị trí để giữ cho bộ tay cầm không bị trượt trên dây. Nếu thấy cần thiết, bạn có thể dùng thêm một ít keo.

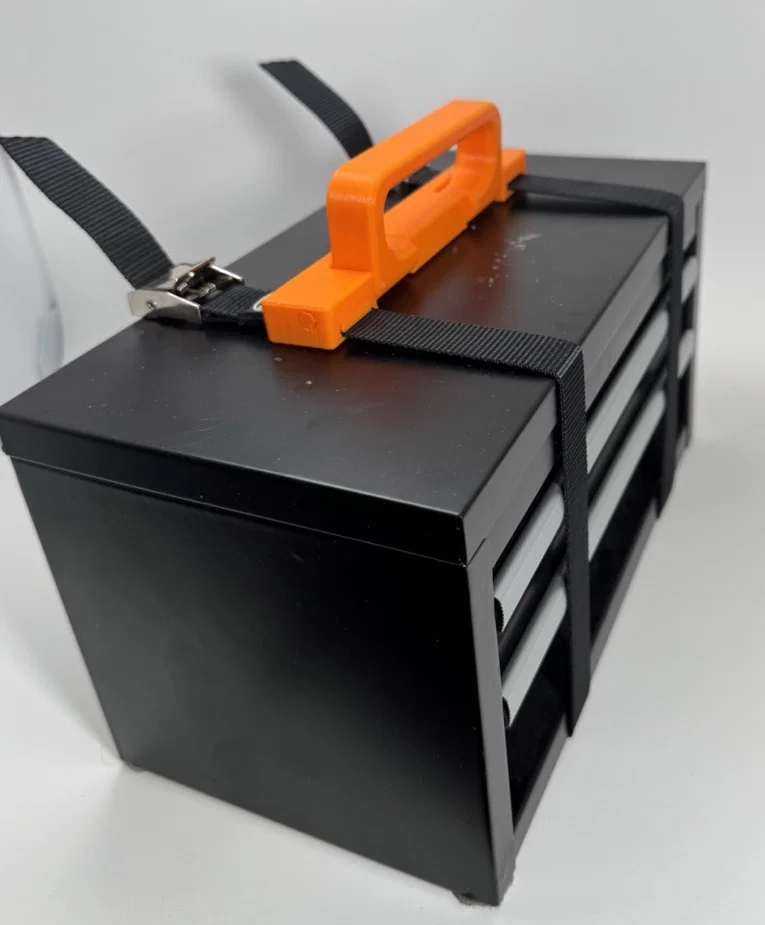

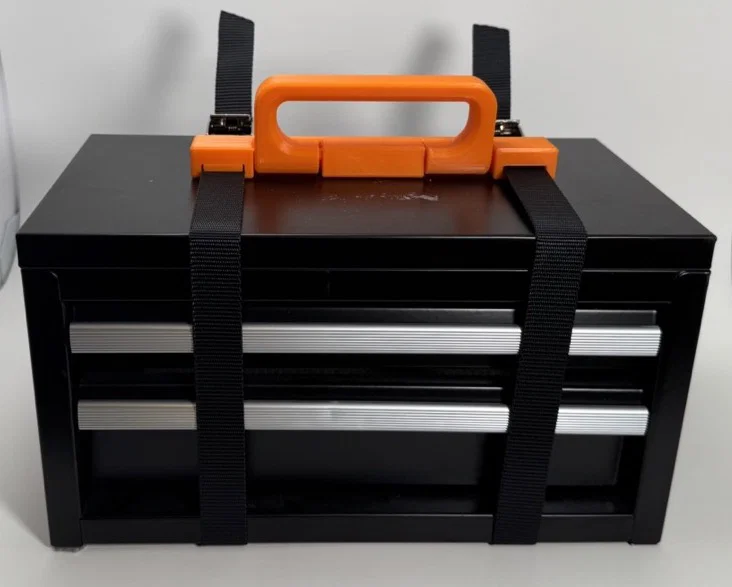

Tất nhiên, bạn cần tháo toàn bộ bộ tay cầm ra khi muốn mở hộp dụng cụ. Tuy nhiên, khi đã lắp vào thì nó giúp giữ nắp và các ngăn kéo của hộp rất chắc chắn.

LƯU Ý: Các mẫu thiết kế của mình KHÔNG được phép chia sẻ trên bất kỳ trang web mô hình 3D nào yêu cầu người dùng phải tạo tài khoản mới có thể tải về. Ví dụ như các trang Cults3D, MakerWorld hoặc các trang tương tự.
