Ngàm Treo Cảm Biến Sợi Nhựa Core ONE INDX Phía Trên Máy In
Ngàm giúp giữ cảm biến sợi nhựa Core ONE INDX ở vị trí ngược, cho phép cấp nhựa từ kệ phía trên hoặc gắn tường. Thiết kế thông minh với khớp nối linh hoạt, dễ tháo rời và hỗ trợ kẹp ống PTFE chắc chắn. Phù hợp cho cấu hình in ấn gọn gàng.
Mô tả

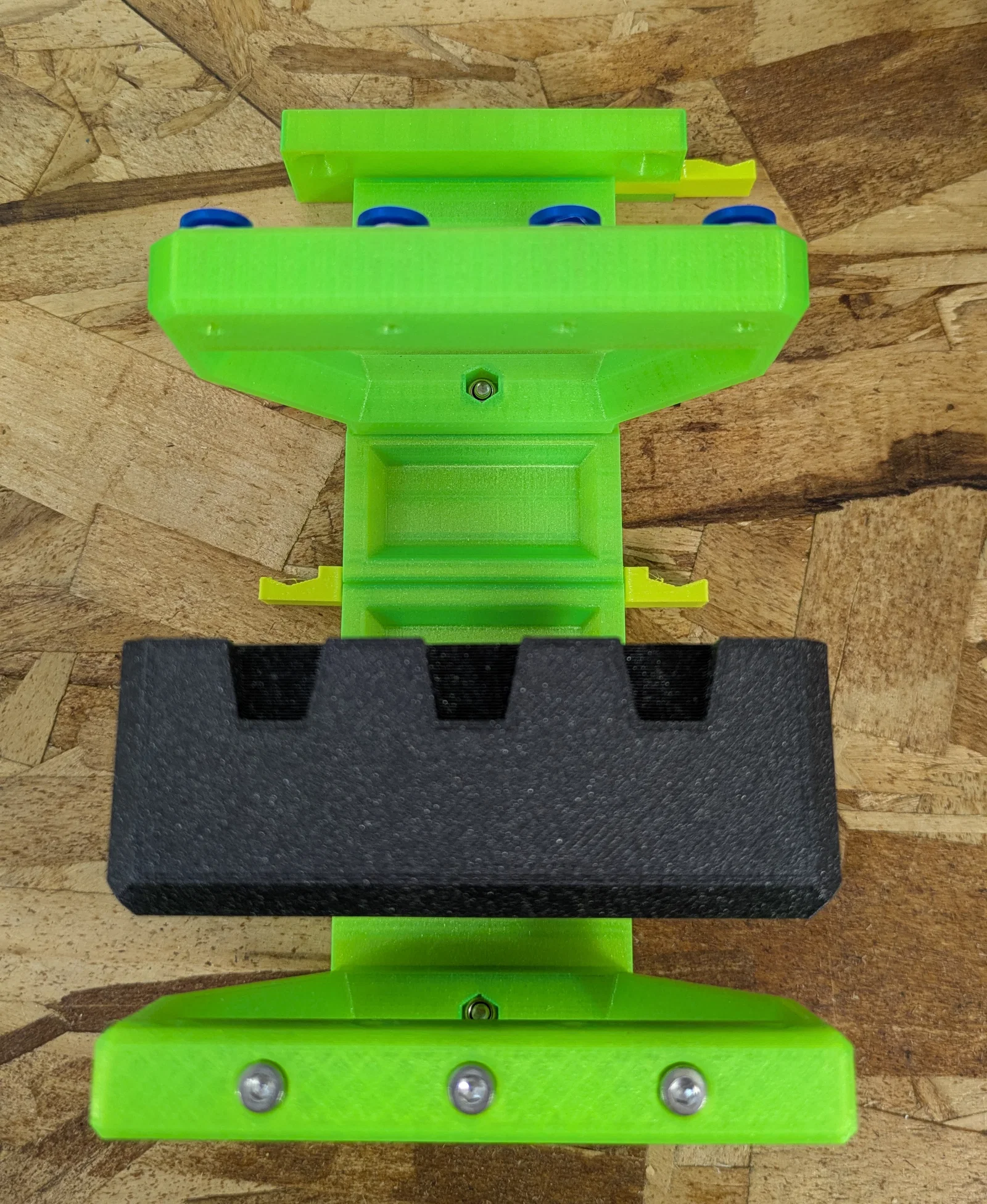

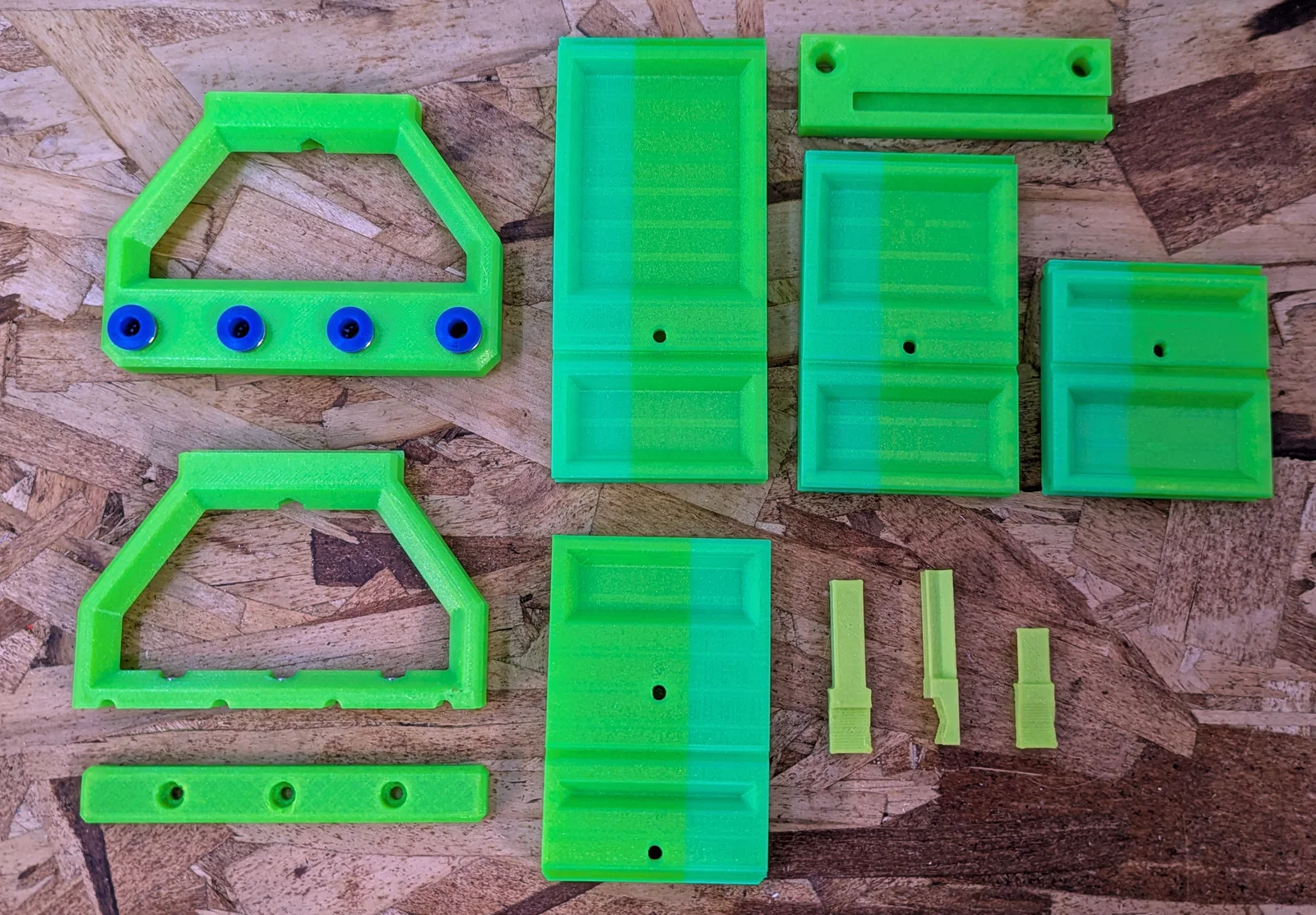

Cái ngàm này giúp giữ cảm biến sợi nhựa Core ONE INDX ở vị trí ngược để sợi nhựa có thể được cấp từ phía trên máy in. Bạn có thể gắn nó lên tường hoặc dưới kệ, phù hợp nếu máy sấy nhựa được đặt trên kệ cao hơn máy in. Mình đã in bằng nhựa Atomic PETG và Overture High Speed TPU. Ngàm phần trên có ba tùy chọn chiều dài khác nhau. Ngoài ra, thiết kế này có những đặc điểm nổi bật sau:
-
Có một kẹp ống PTFE ở phía dưới để giảm áp lực cho ống dẫn từ máy in vào cảm biến sợi nhựa.
-

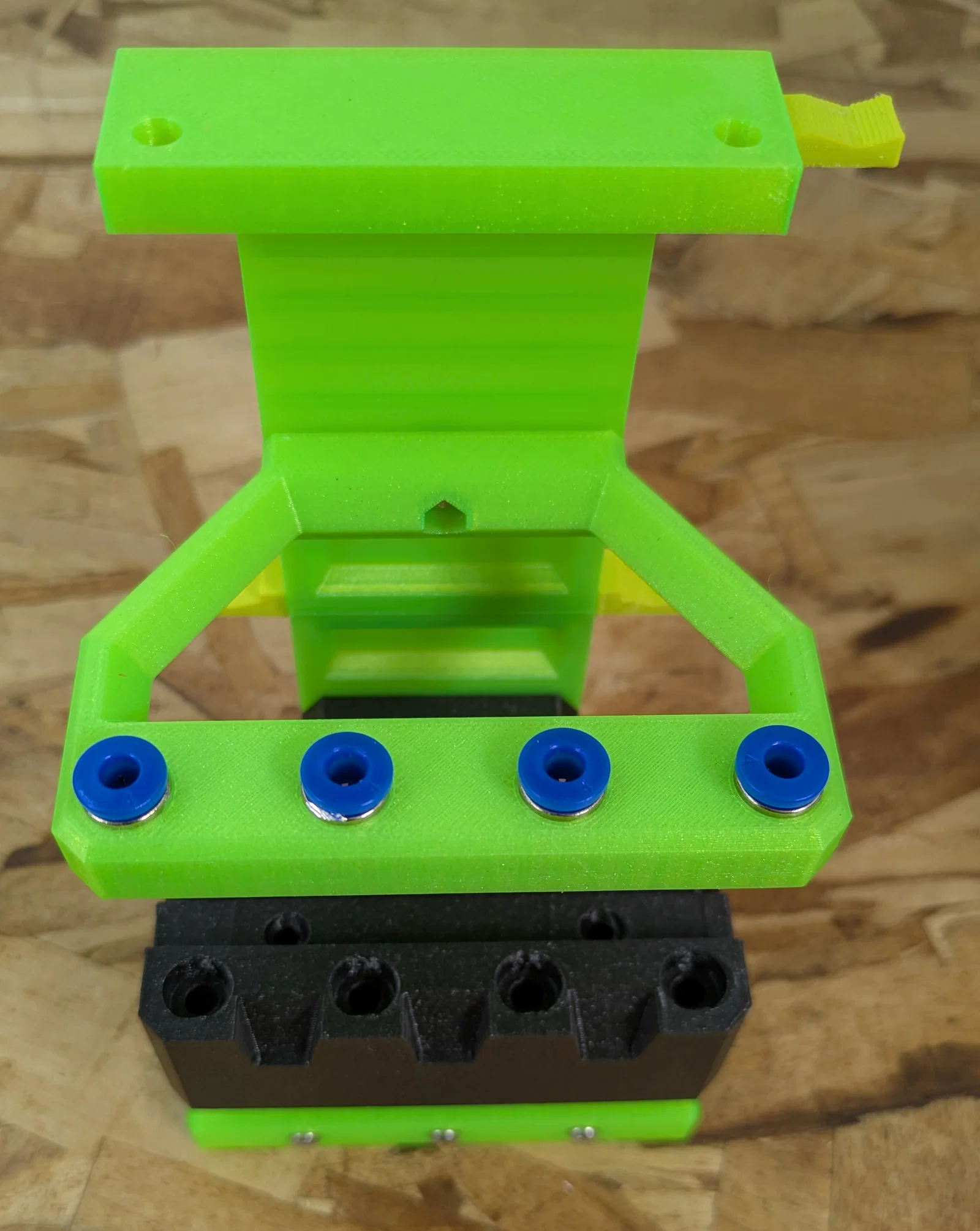

Các ống PTFE từ máy sấy nhựa được giữ cố định bằng đầu nối ECAS.
-
Khe hở phía trên cảm biến sợi nhựa được để trống để bạn có thể dễ dàng lấy sợi nhựa ra khi cảm biến báo hết.
-
Phần trên và phần dưới của ngàm được kết nối bằng khớp bowtie với chốt TPU, giúp bạn dễ dàng tháo rời nếu cần di chuyển máy in.
-
Ngàm phía trên được kết nối với giá đỡ bằng khớp đuôi én với chốt TPU để giữ cố định.
-
Chỉ cần một loại ốc vít và đai ốc nylon chống trượt duy nhất.
Phần cứng cần thiết: 5 - Ốc M3x10mm 5 - Đai ốc nylon chống trượt M3
Được in trên máy MK4S với các thông số sau: Vòi phun 0.4mm Độ cao lớp in 0.2mm 2 lớp biên (perimeters) 5 lớp trên 4 lớp dưới Độ lấp đầy 15% Chỉ dùng hỗ trợ (supports) ở các lỗ ốc chìm trên chi tiết Clamp B
