Module nút nhấn SIMINPUT Keys Module

Module này là một phần của hệ thống nút nhấn dạng module SIMINPUT. Tất cả các file CAD và thông tin chi tiết đều được cung cấp miễn phí trên trang web: siminput.com

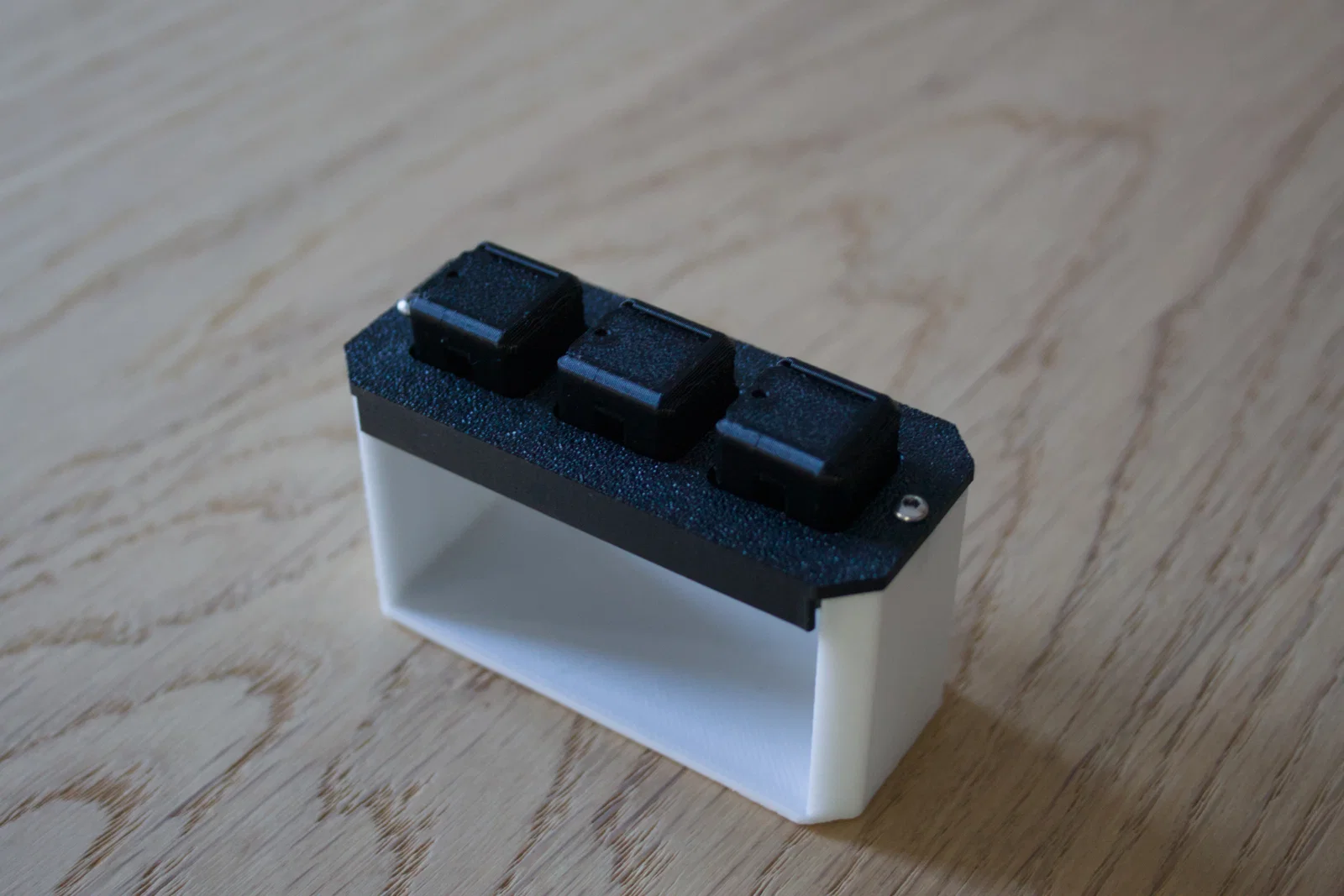

Được thiết kế để dùng với các loại phím 8*8mm giá rẻ, module này bao gồm ba nút bấm hình vuông cực kỳ êm ái đi kèm nhãn dán (không có đèn nền).

Linh kiện cần chuẩn bị

• Phím 8x8mm (Ví dụ trên Aliexpress Nhớ chọn loại 8x8!)

• Chất bôi trơn (không bắt buộc)

Hướng dẫn in ấn

• In phần thân chính theo hướng úp xuống

• In phần nắp phím ở mặt đối diện với khe cắm nhãn, để phần đường ray hướng thẳng lên trên.

Hướng dẫn lắp ráp

• Nhấn phím cơ vào nắp phím.

• Bôi keo nến vào đáy vỏ, ngay giữa hai lỗ dành cho chân phím.

• Khi phím đã được lắp vào nắp, hãy đặt nó vào phần thân chính rồi nhấn xuống.

Bạn nên đảm bảo tất cả các phím cơ đều nằm cùng hướng để dễ xác định vị trí hàn chân phím hơn.

Để biết cách in nhãn có chữ, hãy xem bài viết chính.
