Mô hình bồn tiểu Fountain của Marcel Duchamp: Phiên bản kích thước thật tinh chỉnh

Mô hình này là phiên bản đặc biệt được tinh chỉnh để in kích thước thật (full-scale) từ phiên bản nhỏ hơn trong bộ sưu tập miễn phí Prêt à Faire: Printable Readymade Models

Nếu bạn say mê tác phẩm "Fountain" đầy tai tiếng của Marcel Duchamp, được ký dưới bút danh R. Mutt vào năm 1917, VÀ bạn đã sẵn sàng cho một thử thách in ấn lớn, thì đây chính là thứ dành cho bạn. Tôi sẽ đi thẳng vào hướng dẫn, còn nếu muốn biết thêm về "Fountain", bạn có thể đọc tại đường link này.

1 | Tại sao lại có phiên bản đặc biệt này?

Ngay từ đầu, tôi đã muốn in mô hình này với tỷ lệ chính xác như bản gốc của Duchamp. Trước đây, tôi đã in nhiều kích thước, từ phiên bản nhỏ xíu 3 inch cho đến bản 75% khổng lồ vừa với bàn in của Prusa XL. Nhưng 75% vẫn chưa phải là kích thước thật.

Lần cắt file full-scale đầu tiên đã bộc lộ những điều bất ngờ: việc thay đổi tỷ lệ làm thay đổi cách phần mềm slicer hiểu hình học. Những chi tiết vốn in hoàn hảo ở kích thước nhỏ bỗng xuất hiện các lỗi lạ.

• Mặt phẳng bên trong hiển thị thành những đường sóng nhỏ xung quanh chu vi.
• Các "tai" gắn kết bị cắt bất đối xứng, với độ vát quanh lỗ rất khác biệt.

Đây không phải lỗi mô hình mà là lỗi hiển thị của phần mềm (slicing artifacts) chỉ xuất hiện ở kích thước thật.

1.1 | Điều chỉnh khi cắt file full-scale

Vì mô hình không có vấn đề gì, tôi đã hiệu chỉnh trực tiếp trong phần mềm slicer. Để làm phẳng mặt trong, tôi thêm và hợp nhất một khối trụ để loại bỏ độ gợn sóng. Với phần tai gắn, tôi cắt, nhân bản, lật gương và định vị lại cho đến khi cả hai bên được cắt giống hệt nhau. Điều chỉnh cuối cùng rất nhỏ: chỉ cần di chuyển tai gắn 0.15 mm theo trục Z là đã cho kết quả đối xứng.

1.2 | Chia cắt các phần (quadrants)

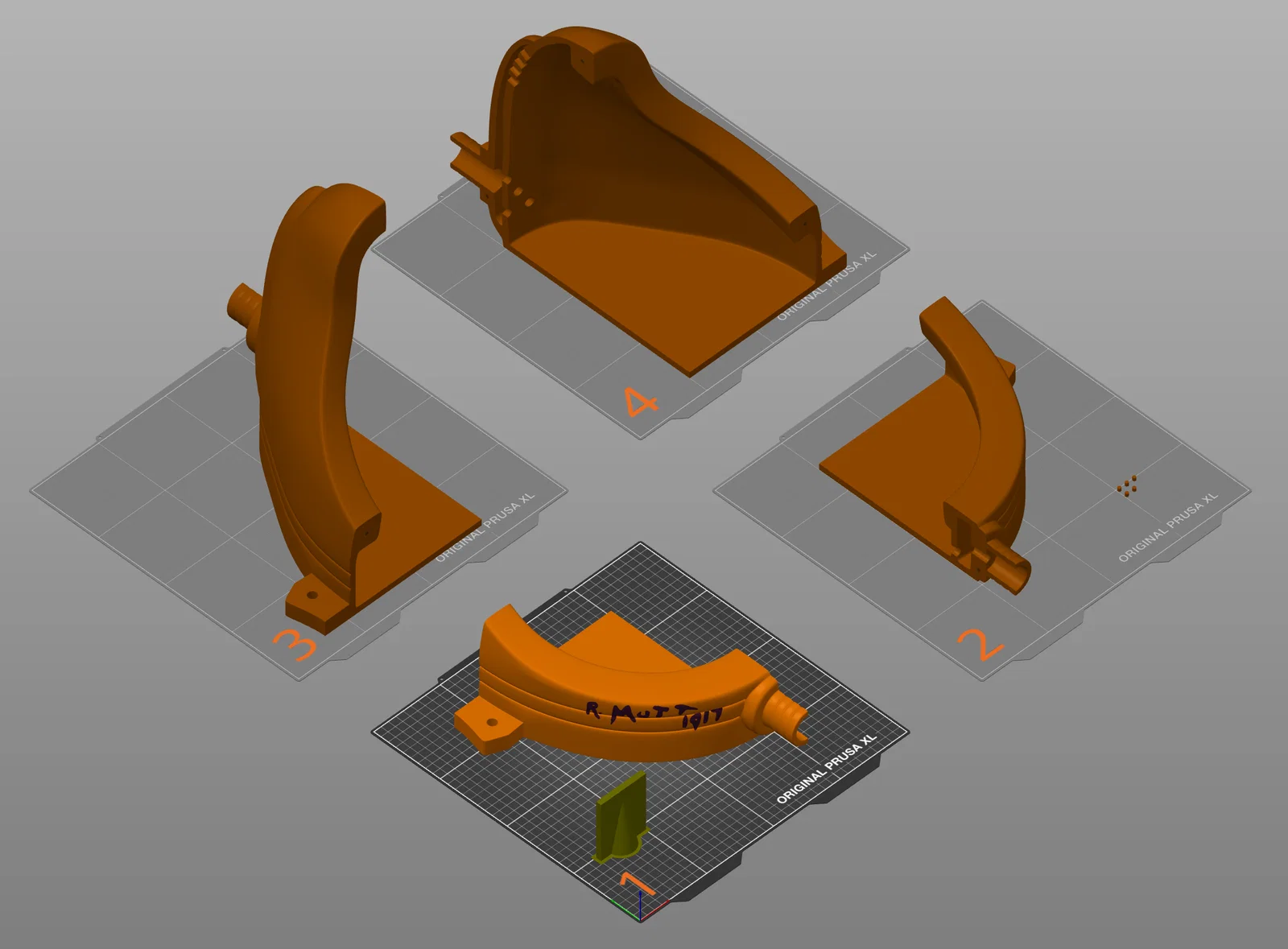

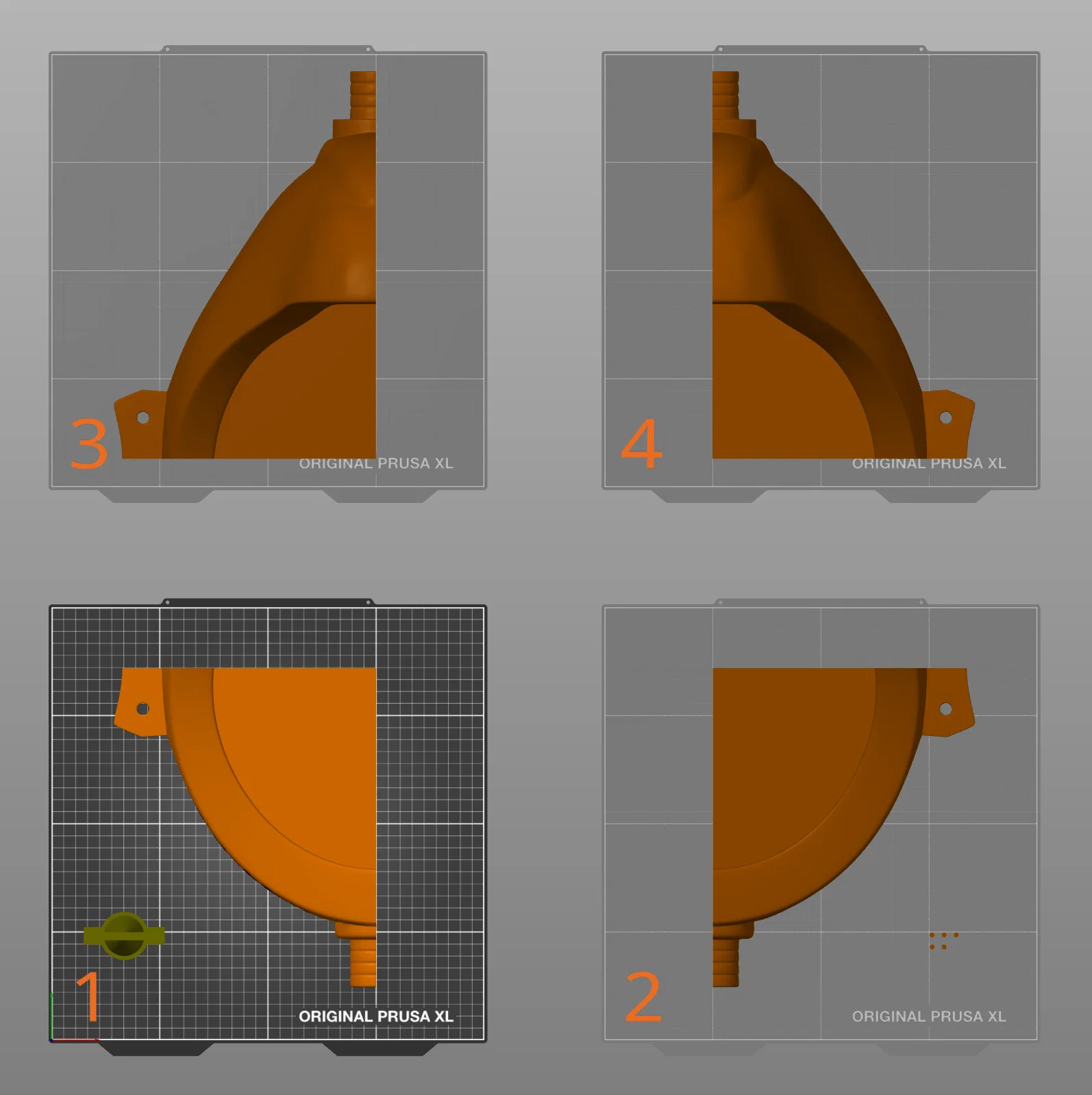

Sau khi giải quyết xong các vấn đề cắt file, thử thách tiếp theo là làm sao để mô hình vừa với bàn in XL. Sau khi thử nghiệm nhiều lần, tôi chia nó thành bốn phần bằng một đường cắt trục X và một đường cắt trục Y, giao nhau tại vị trí mà tôi coi là tâm thị giác của tác phẩm. Tôi cũng tích hợp thêm năm chốt định vị để lắp ráp. Tưởng chừng mọi thứ đã suôn sẻ, nhưng hóa ra vẫn còn vấn đề.

1.3 | Độ lệch trục Z: giải pháp cơ học

Các bản in quá cao có thể phát sinh độ lệch trục Z (Z-axis skew) nhỏ. Với bản in này, điều đó lại rất quan trọng. Khi lắp ráp, tôi thấy một khe hở 2mm giữa các phần cao nhất – tương đương độ nghiêng khoảng 1mm trên 13 inch (0.2 độ). Sau khi cân chỉnh dây đai (belts) bằng Prusa XL Belt Tuning Guide, bản in lại đã khớp hoàn hảo.

Tóm lại: Việc in ở kích thước này làm lộ ra hai vấn đề: lỗi slicer có thể sửa bằng cách tinh chỉnh mô hình, và dung sai cơ học của máy in. Giải pháp của tôi có thể không khớp với máy của bạn, vì vậy hãy in thử, đo đạc và kiểm tra trước khi quyết định in sản phẩm cuối cùng.

2 | Ghi chú in ấn

2.1 | Khuyến nghị chung

• Sử dụng các file 3MF đi kèm với cấu hình hướng in, đa vật liệu và cài đặt đã thiết lập sẵn.
• Các cài đặt này đã được kiểm chứng trên máy Prusa XL đã cân chỉnh tốt bằng nhựa in đã sấy.
• Các file STL được cung cấp cho người dùng muốn tự trải nghiệm.

2.2 | Khuyến nghị vật liệu

• Thân bồn tiểu: Polymaker Panchroma Silk White PLA
• Chữ ký: Polymaker Panchroma Silk Black PLA

Chất liệu này tạo độ bóng gợi nhớ đến sứ, đồng thời màu trắng có độ che phủ rất tốt. Hãy lưu ý rằng vật liệu bóng sẽ làm lộ mọi khuyết điểm in nhỏ nhất, vì vậy hãy cân chỉnh và sấy nhựa thật kỹ!

2.3 | Thông số in ấn

• Tổng vật liệu: ~2300g trắng, ~20g đen
• Thời gian: ~5 ngày, 13 giờ
• Số lượng bàn in: 4

Tôi không khuyến khích giảm infill để tiết kiệm nhựa. Với 15% và cấu trúc 3D honeycomb, bạn sẽ đạt được độ dày vừa đủ cho độ che phủ tốt.

3 | Ghi chú lắp ráp

Việc lắp ráp khá thử thách do kích thước lớn. Tôi đã thử nghiệm với cả keo CA loại khô chậm và Weld-On 16. Weld-On cho mối nối tốt hơn, nhưng vì tác phẩm không chịu tải trọng nên tôi chọn keo CA. Tôi không xử lý hậu kỳ (post-process) để che giấu các mối nối vì muốn giữ nguyên vẻ đẹp của một mô hình in 3D thay vì cố làm giả giống hệt bản gốc.

4 | Ghi chú trưng bày

Đặt tác phẩm trên bệ ở tầm mắt thoải mái. Bạn cũng có thể treo lên trần hoặc đặt trên cửa tùy thích, giống như cách Duchamp từng làm.
