Giá đỡ xe đạp với các thanh gỗ (Bike Stand with wood strips)

Một mẫu giá đỡ xe đạp kết hợp vật liệu, tránh việc phải in các thanh nhựa dài trong khi các vật liệu khác lại hiệu quả hơn.

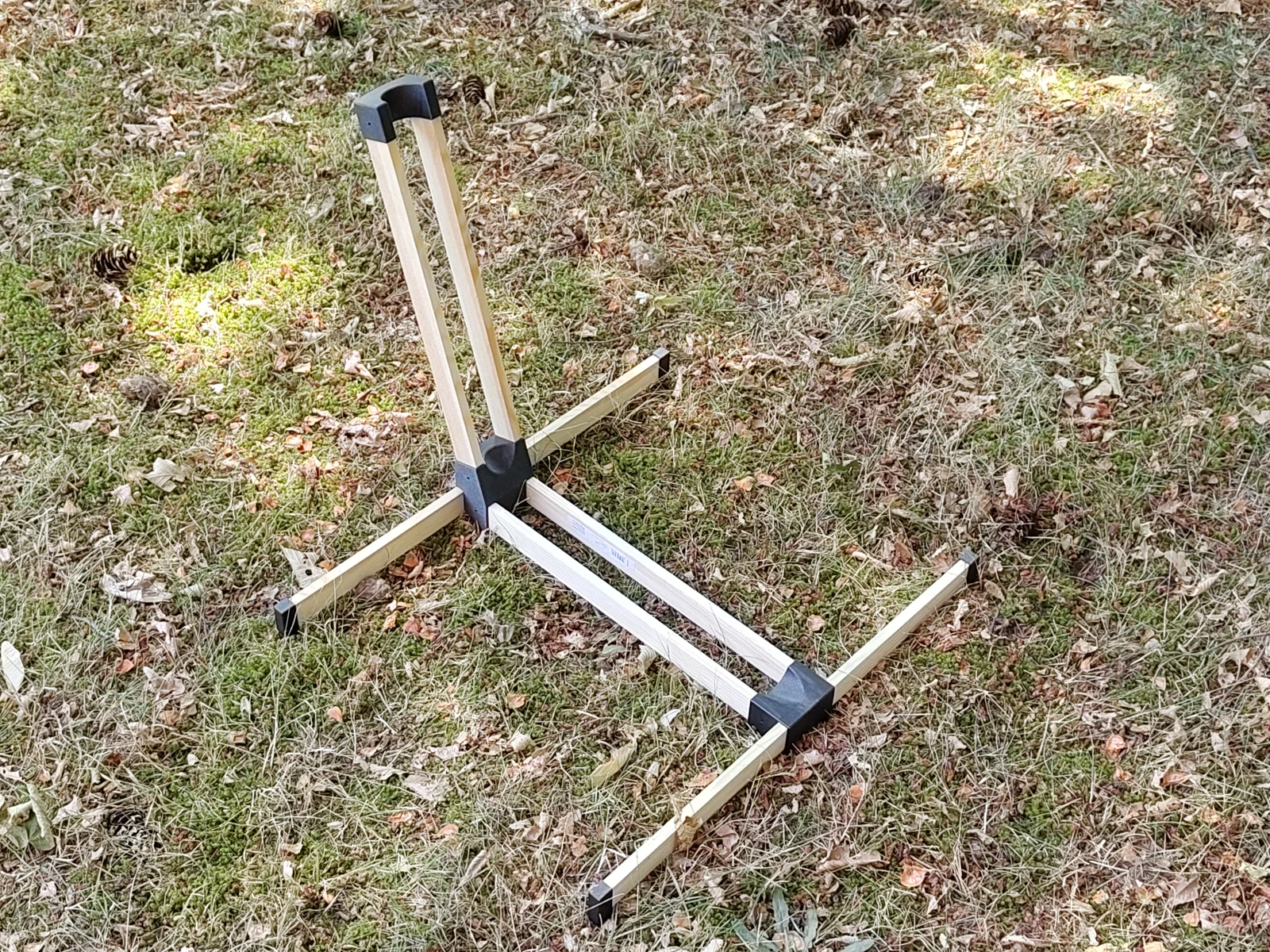

Giá đỡ xe đạp với các thanh gỗ

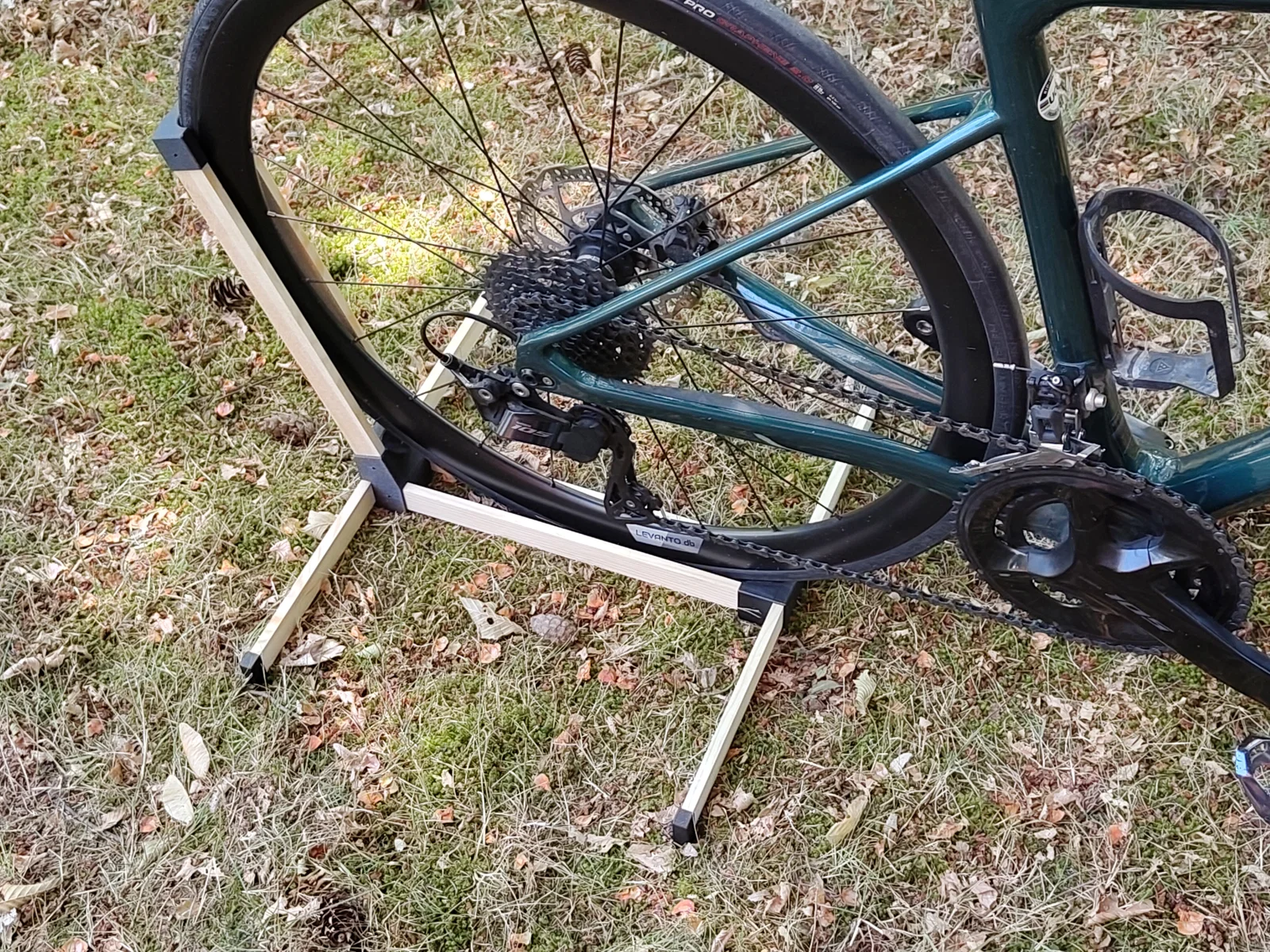

Đây là mẫu giá đỡ xe đạp sử dụng các thanh gỗ, được thiết kế cho bánh xe 700c với độ rộng lốp lên đến 38mm.

Sản phẩm in không cần hỗ trợ (support) — tất cả các bộ phận đã được định hướng sẵn để in. Bạn có thể bắt đầu từ tệp dự án đi kèm hoặc in từng bộ phận riêng lẻ:

• 4 × chân đế (foot)
• 1 × khối trung tâm (central block)
• 1 × khối phía trước (front block)
• 1 × khối phía trên (upper block)

Về phần gỗ

Mình đã sử dụng các thanh gỗ kích thước 10×29mm mua tại Bauhaus. Các lỗ trên những khối in được thiết kế với kích thước 9.4×28mm để khớp vừa vặn.

Bạn sẽ cần:

• 4 thanh dài 38cm để làm thanh giằng
• 2 thanh dài 50cm để làm chân đế
• Ốc vít (tùy chọn) — mình dùng mà không cần ốc vít vì các khớp nối đã đủ chặt

Lưu ý: Bạn sẽ cần nhiều hơn một thanh gỗ 240cm, nhưng mình ưu tiên để chân dài hơn cho chắc chắn.

Trong trường hợp gỗ của bạn có kích thước hơi khác, tệp FreeCAD đi kèm có phần VarSet trong bộ phận "central-block" để bạn có thể điều chỉnh độ vừa vặn.

Loại gỗ mình dùng: Link Bauhaus

Cài đặt in

Mình khuyên bạn nên tăng số lượng perimeter (vách) để tăng độ bền, vì các bộ phận này cần chịu tải trọng cấu trúc.
