Giá đỡ Gridfinity cho khối chặn 4 inch Fireball Tool

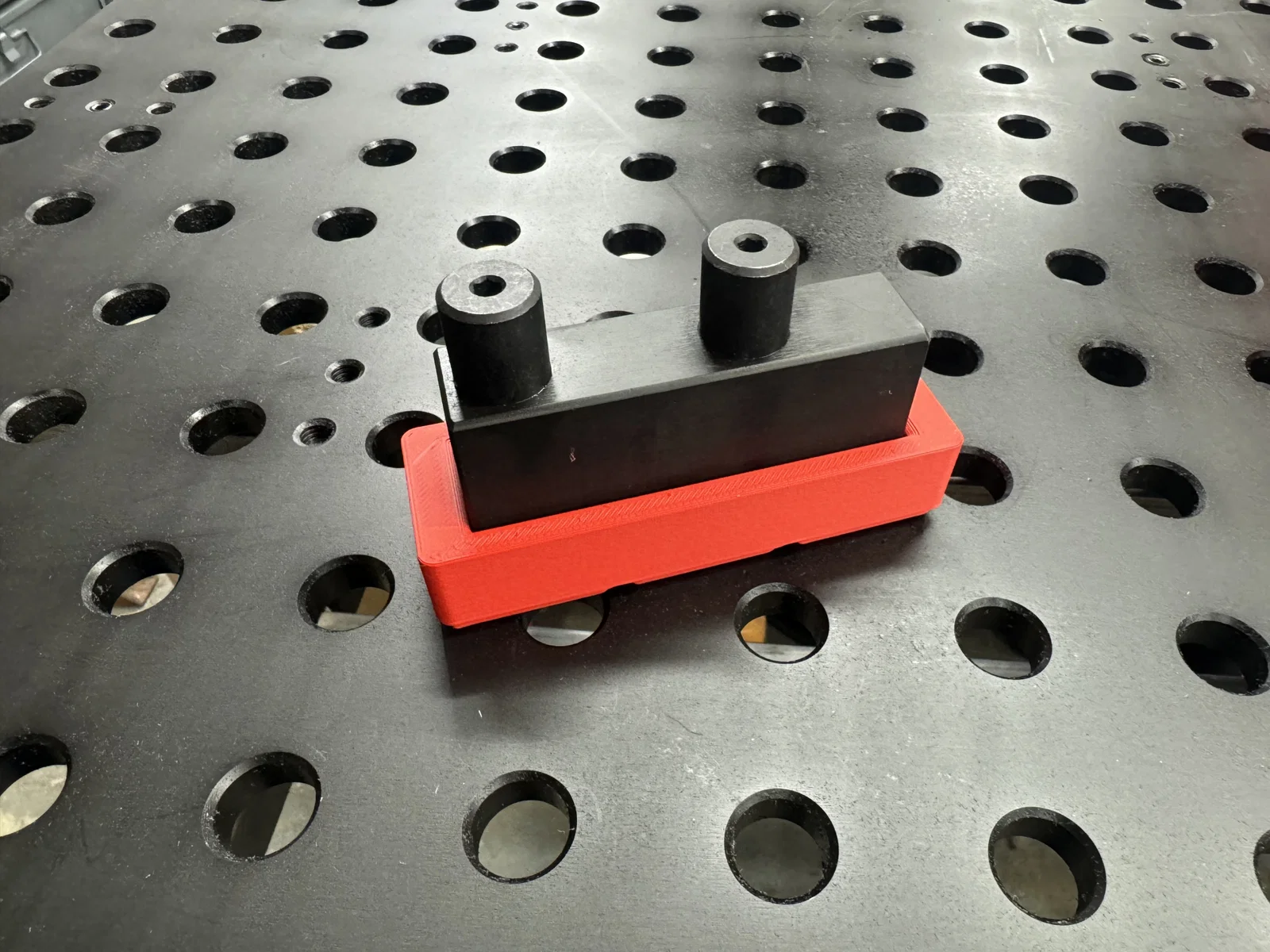

Đây là một khay Gridfinity cơ bản dùng để giữ khối chặn (fence block) 4 inch tiêu chuẩn từ hệ thống gá kẹp 3/4 inch của Fireball Tool, mã sản phẩm FA75-SBS420-BDK. Tôi đã cân nhắc việc đặt chúng theo chiều dọc để tiết kiệm không gian trong các ngăn kéo cao, nhưng cuối cùng tôi đã quyết định không làm vậy vì hai lý do. Thứ nhất, các phụ kiện này khá nặng, nếu bạn xếp quá nhiều vào một ngăn kéo tủ đồ nghề thông thường, bạn rất dễ làm quá tải ngăn kéo đó. Thứ hai, nếu bạn thực sự muốn đặt theo chiều dọc, bạn luôn có thể xếp chồng các khối khác lên trên khối đang nằm trong khay.

Giống như các mẫu Gridfinity khác của tôi, phần đế đã được tùy chỉnh để gắn vừa khít nam châm 6x3. Mặt trên của các lỗ nam châm được thiết kế lại để máy in có thể bắc cầu (bridge) một cách chính xác, đảm bảo kết quả in sạch đẹp. Do kích thước của mô hình này, tôi đã thêm các “tai chuột” (mouse ears) hỗ trợ trong file CAD để tăng diện tích tiếp xúc ở các đầu, giúp ngăn chặn tình trạng cong vênh khi in. Bạn sẽ cần gỡ bỏ các phần này sau khi in xong.

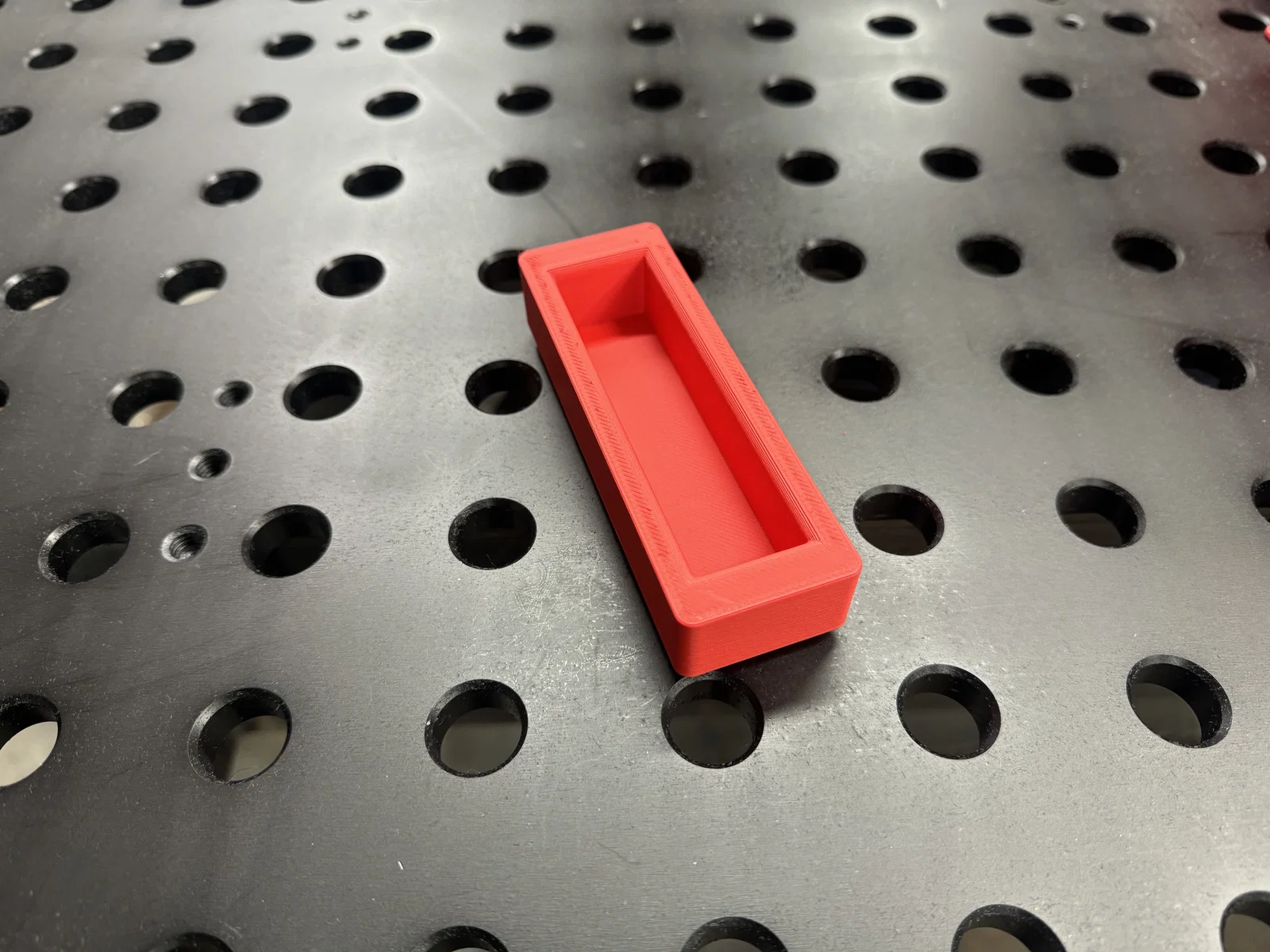

Sản phẩm trong hình được in bằng nhựa Overture PLA trên máy Mk3S+ bản nâng cấp Bear của tôi, sử dụng đầu phun 0.6mm với chiều cao lớp in 0.3mm.
