Khay Gridfinity cho Khối Mở Rộng 3" của Fireball Tool

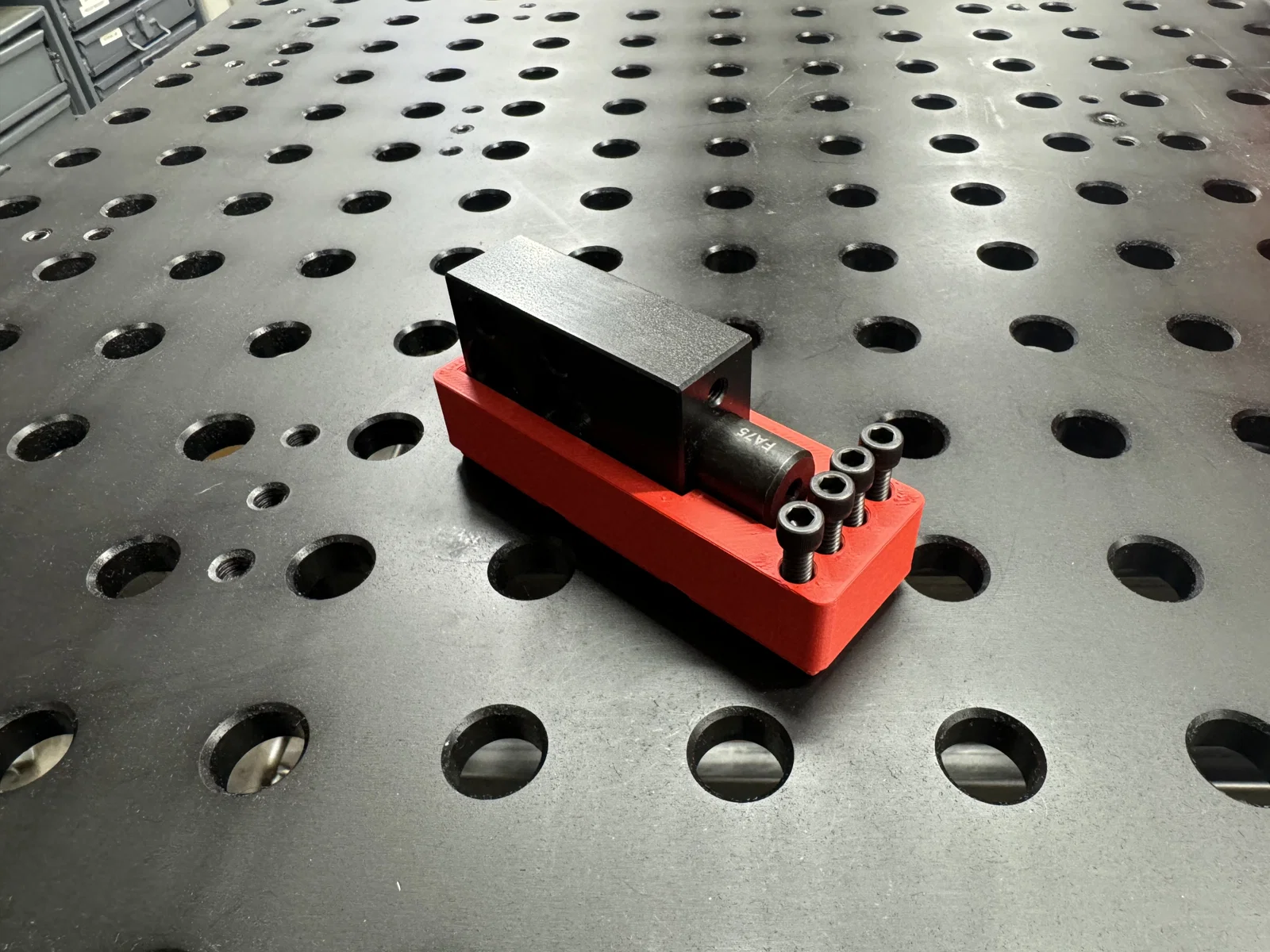

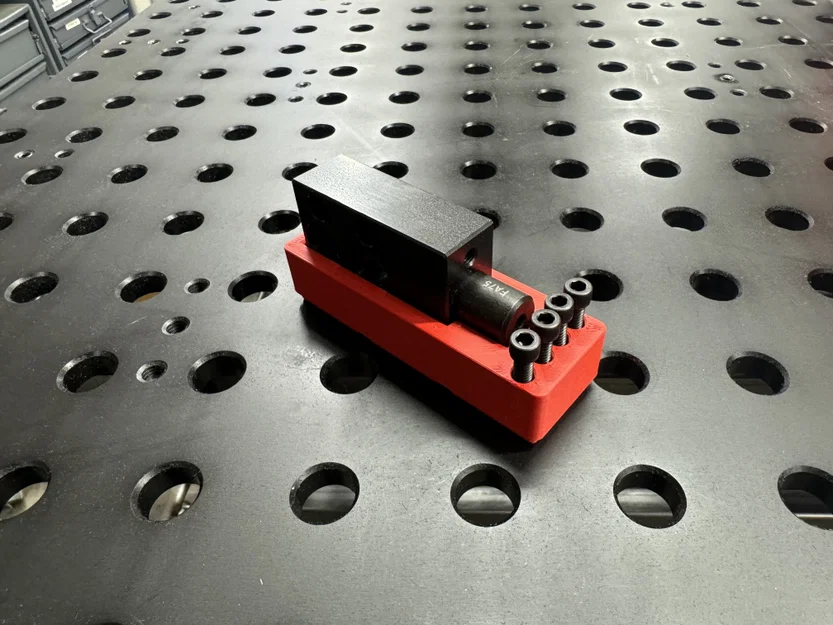

Đây là khay Gridfinity cơ bản dùng để đựng khối mở rộng 3 inch từ hệ thống gá kẹp 3/4 inch của Fireball Tool, mã sản phẩm FA75-MBV302-BDK. Mình đã từng cân nhắc đặt các khối này theo chiều dọc để tiết kiệm không gian cho những ngăn kéo cao, nhưng cuối cùng mình đã quyết định không làm vậy. Lý do là vì các đồ gá này khá nặng, nếu bạn xếp quá nhiều vào một ngăn kéo tủ dụng cụ thông thường, rất dễ làm quá tải cho ngăn kéo đó.

Giống như các mô hình Gridfinity khác của mình, phần đế đã được điều chỉnh để gắn nam châm 6x3 theo kiểu ép chặt (press fit). Mặt trên của các lỗ nam châm cũng được sửa đổi để máy in có thể bắc cầu (bridge) chính xác, cho kết quả in sạch đẹp. Do kích thước của mô hình này khá lớn, mình đã thêm các phần "tai chuột" (mouse ears) hy sinh vào file CAD để tăng diện tích bề mặt ở các đầu, giúp chống cong vênh khi in. Bạn sẽ cần gỡ bỏ các phần này sau khi in xong.

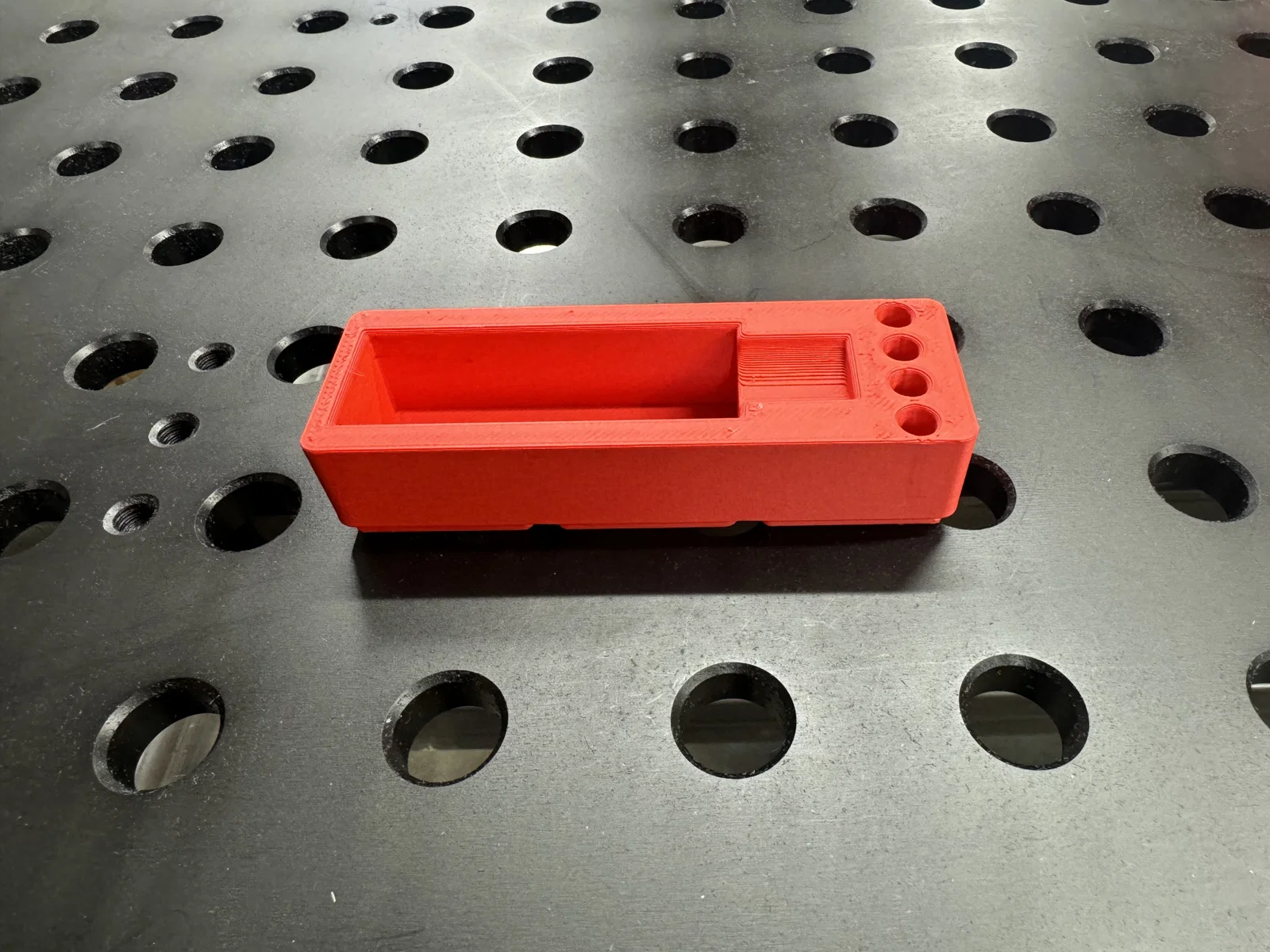

Sản phẩm trong ảnh được in bằng nhựa Overture PLA trên máy Mk3S+ đã nâng cấp Bear của mình, sử dụng đầu phun 0.6mm với chiều cao lớp in 0.3mm.
