Khay Gridfinity đựng chốt hàn và chốt định vị Fireball Tool

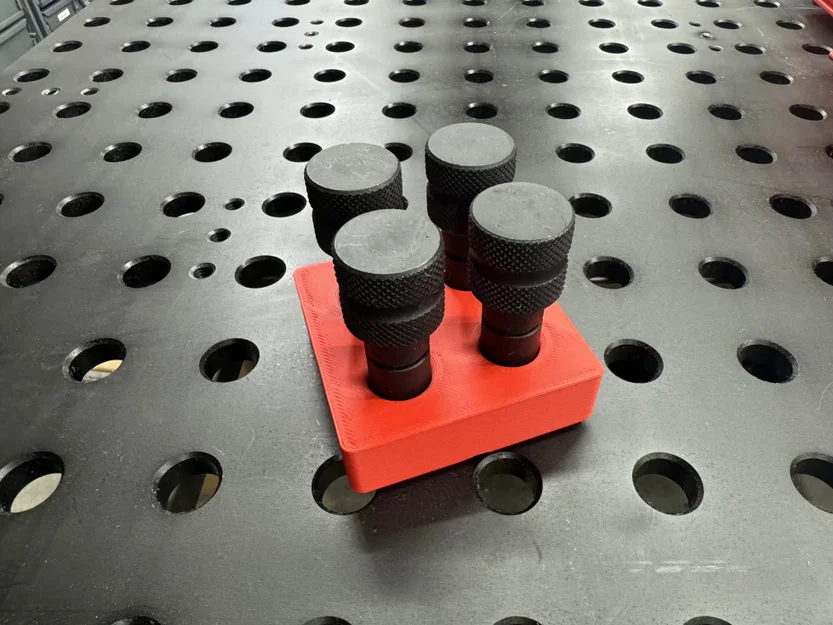

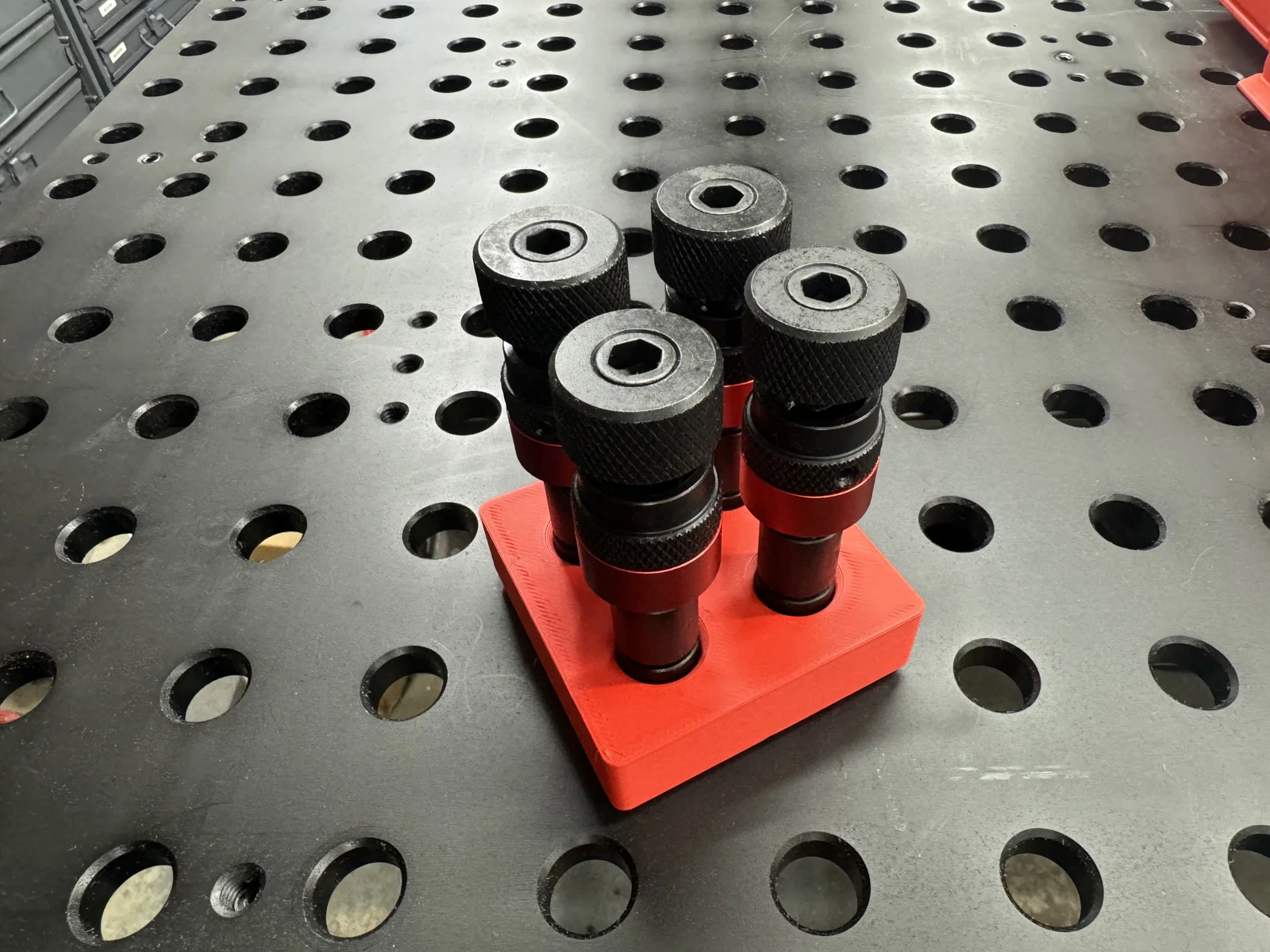

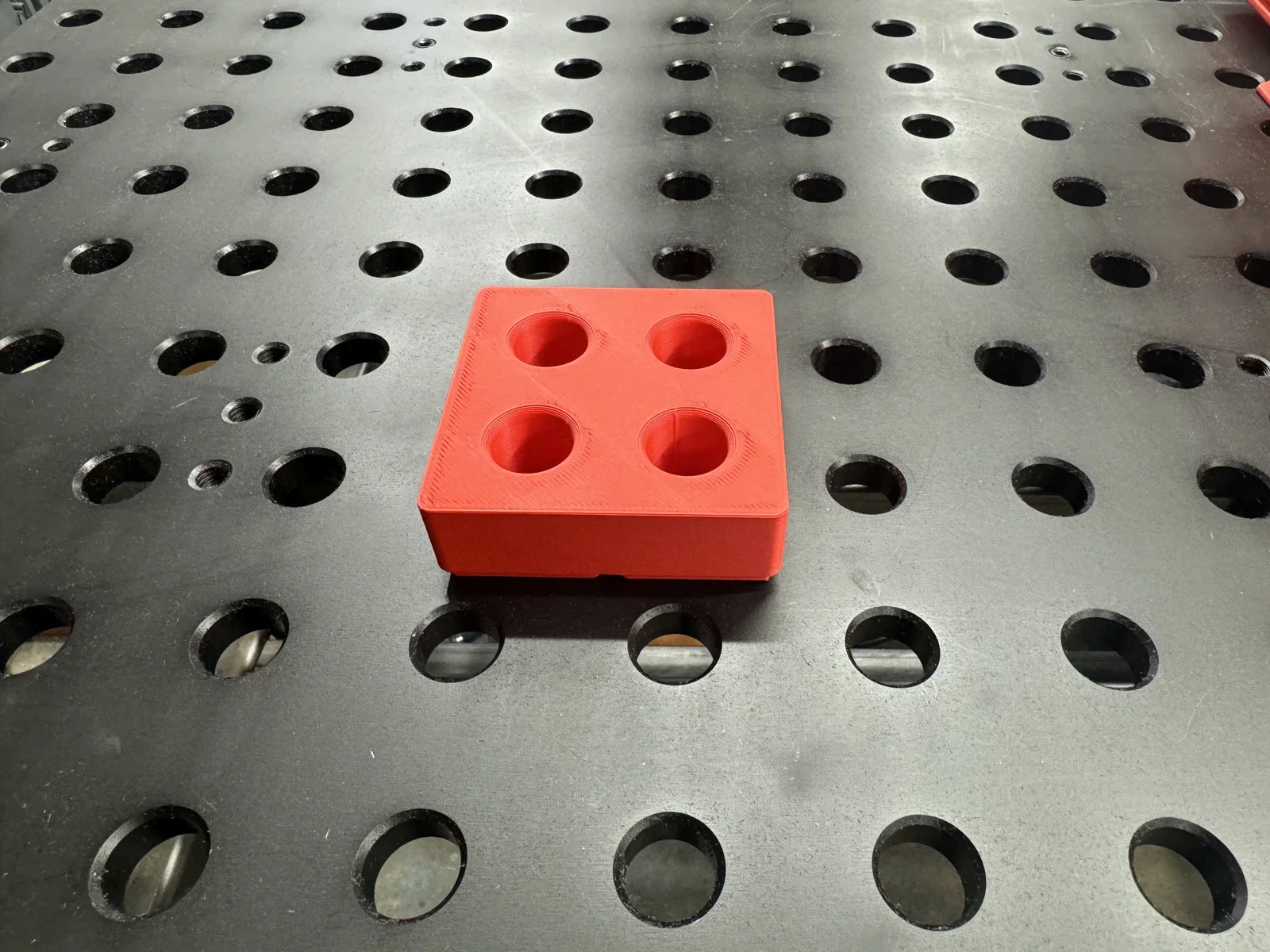

Đây là khay Gridfinity cơ bản dùng để đựng các loại chốt hàn (tacking bolts - mã p/n FA75-BTA200) hoặc chốt định vị (alignment pins - mã p/n FA75-BTP200-4BDK) từ hệ thống đồ gá 3/4" của Fireball Tool. Có rất nhiều cách để sắp xếp các món này, nhưng mình chọn đặt đứng chúng trong 4 ô vuông vì cả hai loại phụ kiện này đều được bán theo gói 4 cái. Lưu ý là nếu bạn dùng khay này cho chốt hàn, ngăn kéo của bạn cần phải đủ cao.

Giống như các mẫu Gridfinity khác của mình, phần đế đã được thiết kế để gắn nam châm 6x3 bằng cách ép vào (press fit). Mặt trên của các lỗ nam châm đã được điều chỉnh để máy in có thể bắc cầu (bridge) chính xác, giúp bề mặt in trông sạch và đẹp hơn. Do kích thước mẫu này khá lớn, mình đã tích hợp thêm "tai chuột" (mouse ears) vào file CAD để tăng diện tích tiếp xúc, giúp chống cong vênh khi in. Bạn nhớ cắt bỏ các phần này sau khi in xong nhé.

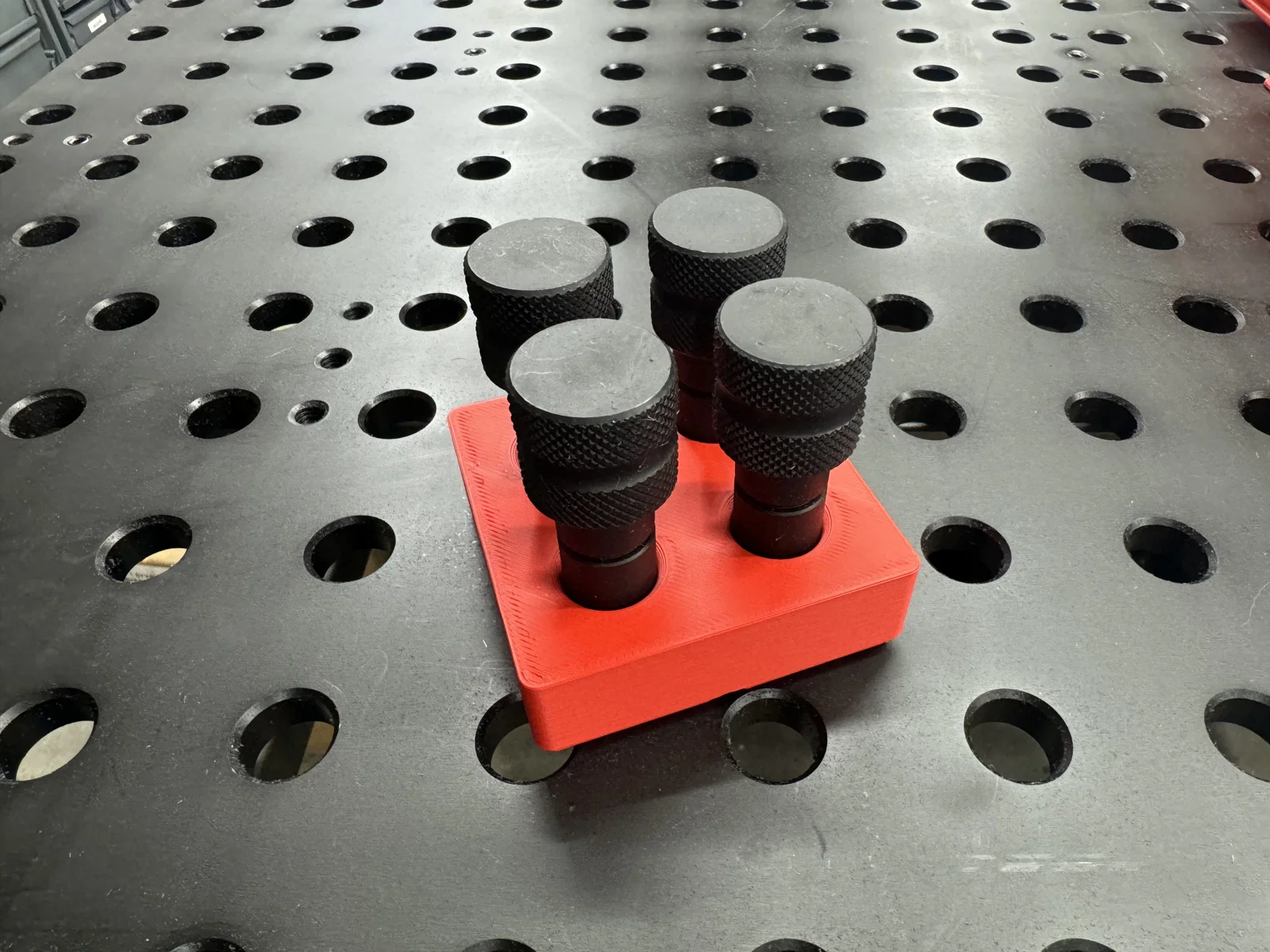

Sản phẩm trong ảnh được in bằng nhựa Overture PLA trên máy Bear Mk3S+ của mình, sử dụng vòi phun 0.6mm với chiều cao lớp in 0.3mm.
