Khay Gridfinity cho Fireball Tool Tooth Block

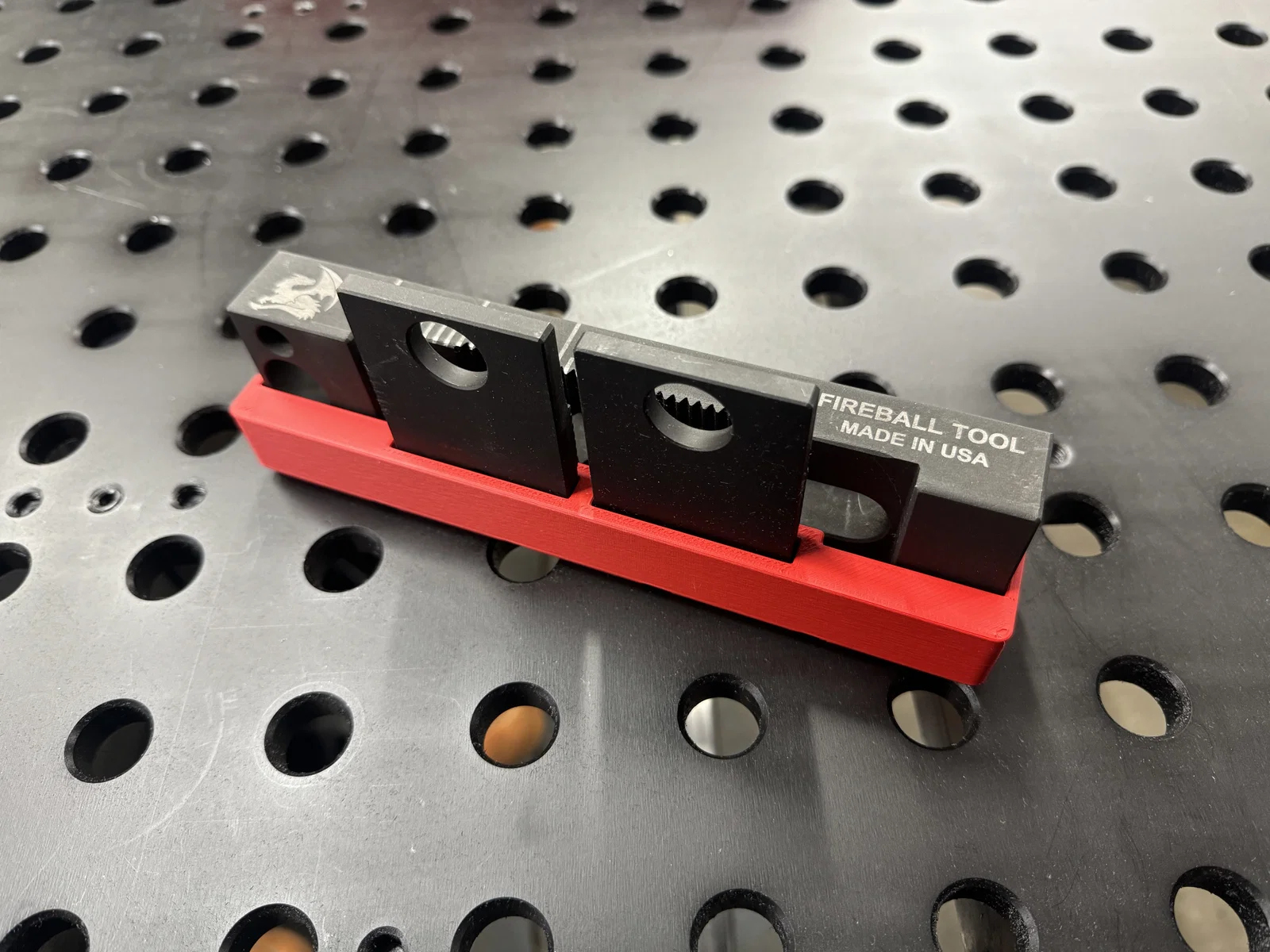

Đây là khay Gridfinity cơ bản dùng để giữ khối tooth block tiêu chuẩn từ hệ thống gá lắp Fireball Tool 3/4", mã sản phẩm FA75-TBM821-A1-BDK. Với kích thước 1x5 ô, nó chiếm một chút không gian trong ngăn kéo, nhưng thực tế là khối này cũng không thể đặt đứng trong hầu hết các loại ngăn kéo thông thường. Mình cũng đã thiết kế thêm các hốc để vừa hai loại long đền (washer), nên nếu bạn có cả loại tiêu chuẩn 1/8 và loại lệch 1/16, bạn sẽ không cần dùng thêm khay riêng cho chúng nữa.

Giống như các mẫu Gridfinity khác của mình, phần đế đã được tùy chỉnh để gắn nam châm 6x3 theo kiểu ép khít (press fit). Mặt trên của các lỗ nam châm cũng được tinh chỉnh để máy in có thể bắc cầu (bridge) chính xác, đảm bảo bề mặt in sạch đẹp. Do kích thước của mô hình này khá lớn, mình có thêm các phần “tai chuột” (mouse ears) vào file CAD để tăng diện tích tiếp xúc ở các đầu, giúp chống cong vênh khi in. Bạn nhớ gỡ bỏ các phần này sau khi in xong nhé.

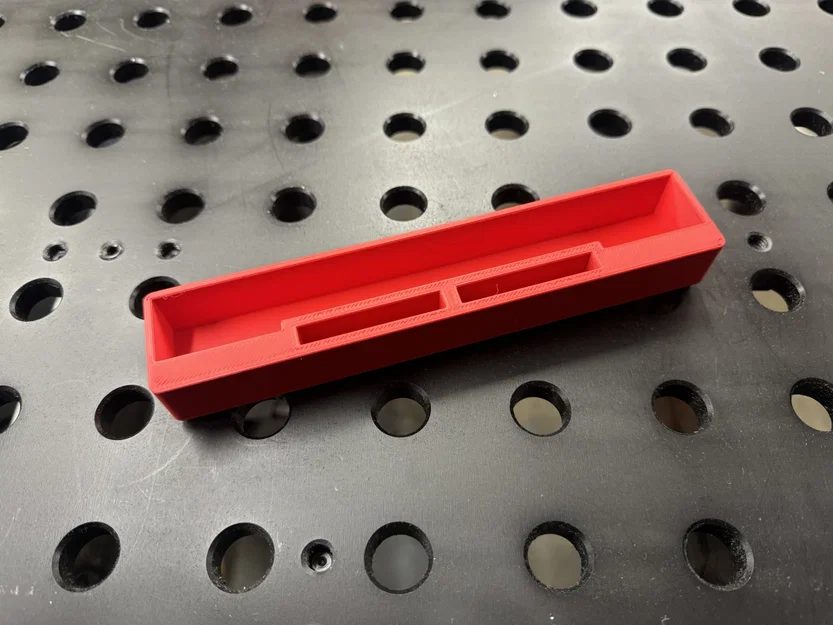

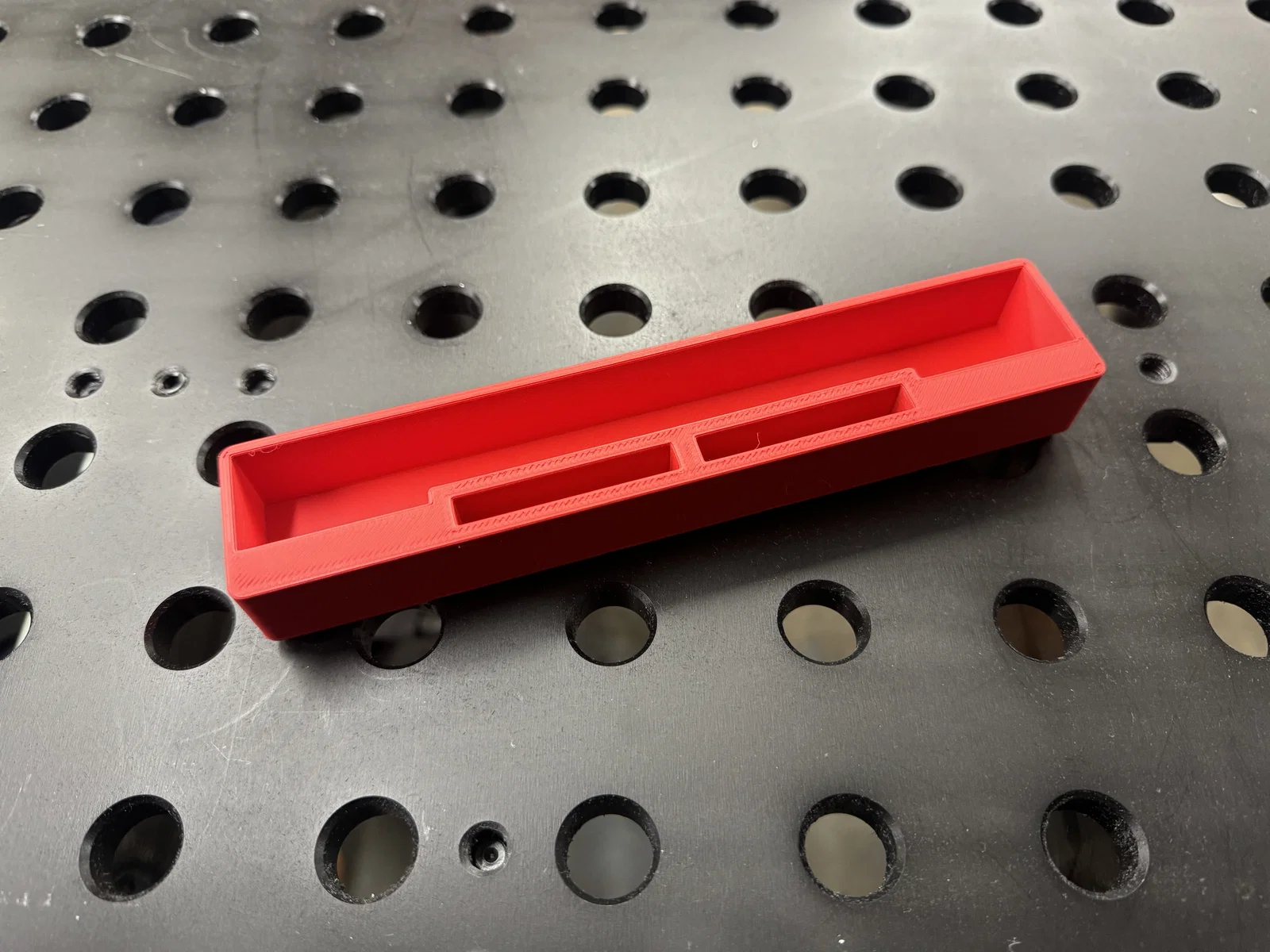

Sản phẩm trong ảnh được in bằng nhựa Overture PLA trên máy Mk3S+ đã nâng cấp Bear, sử dụng nozzle 0.6mm với chiều cao lớp in 0.3mm.
