Khay Gridfinity cho Khối mở rộng 6 inch Fireball Tool

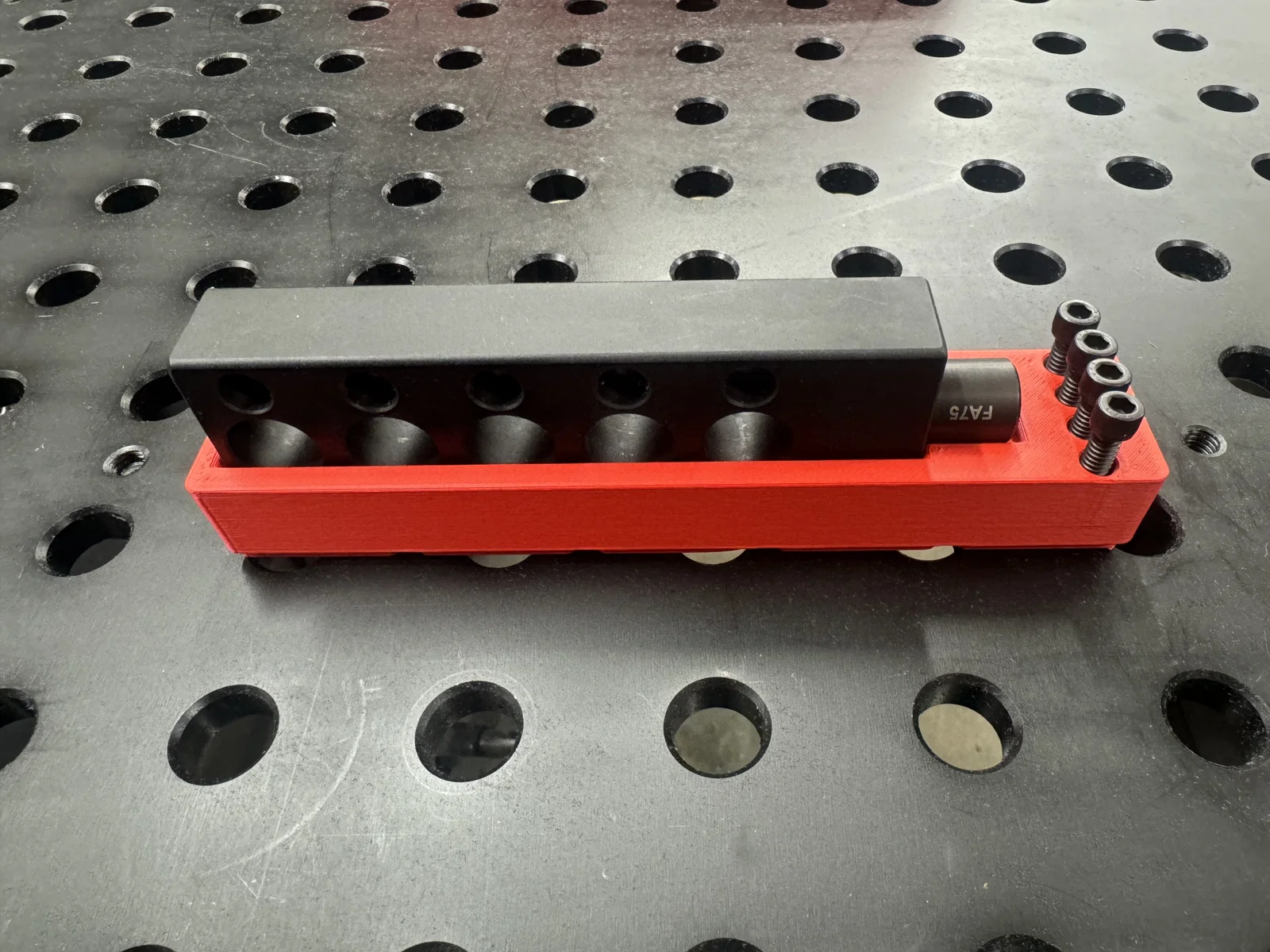

Đây là khay Gridfinity cơ bản dùng để giữ khối mở rộng 6 inch từ hệ thống gá lắp Fireball Tool 3/4 inch, mã sản phẩm FA75-MBV605-A1-BDK. Với kích thước 1x5 ô, nó chiếm một chút không gian trong ngăn kéo, nhưng khối này vốn dĩ khó có thể đặt đứng trong hầu hết các ngăn kéo. Tương tự như mẫu khay giữ cho khối 3 inch, thiết kế này bao gồm các hốc để cất giữ 4 ốc vít đầu trụ 1/4 inch đi kèm với các khối mở rộng.

Giống như các mẫu Gridfinity khác của mình, phần đế đã được điều chỉnh để lắp vừa nam châm 6x3 theo kiểu ép khít, với bề mặt trên của các lỗ nam châm được sửa đổi để máy in có thể bắc cầu (bridge) chính xác, cho kết quả in gọn gàng. Do kích thước của mô hình này khá lớn, mình đã thêm vào các “tai chuột” (mouse ears) hy sinh trong file CAD để tăng diện tích bề mặt ở các đầu, giúp ngăn chặn tình trạng cong vênh khi in trên bàn nhiệt. Bạn sẽ cần loại bỏ các phần này sau khi in xong.

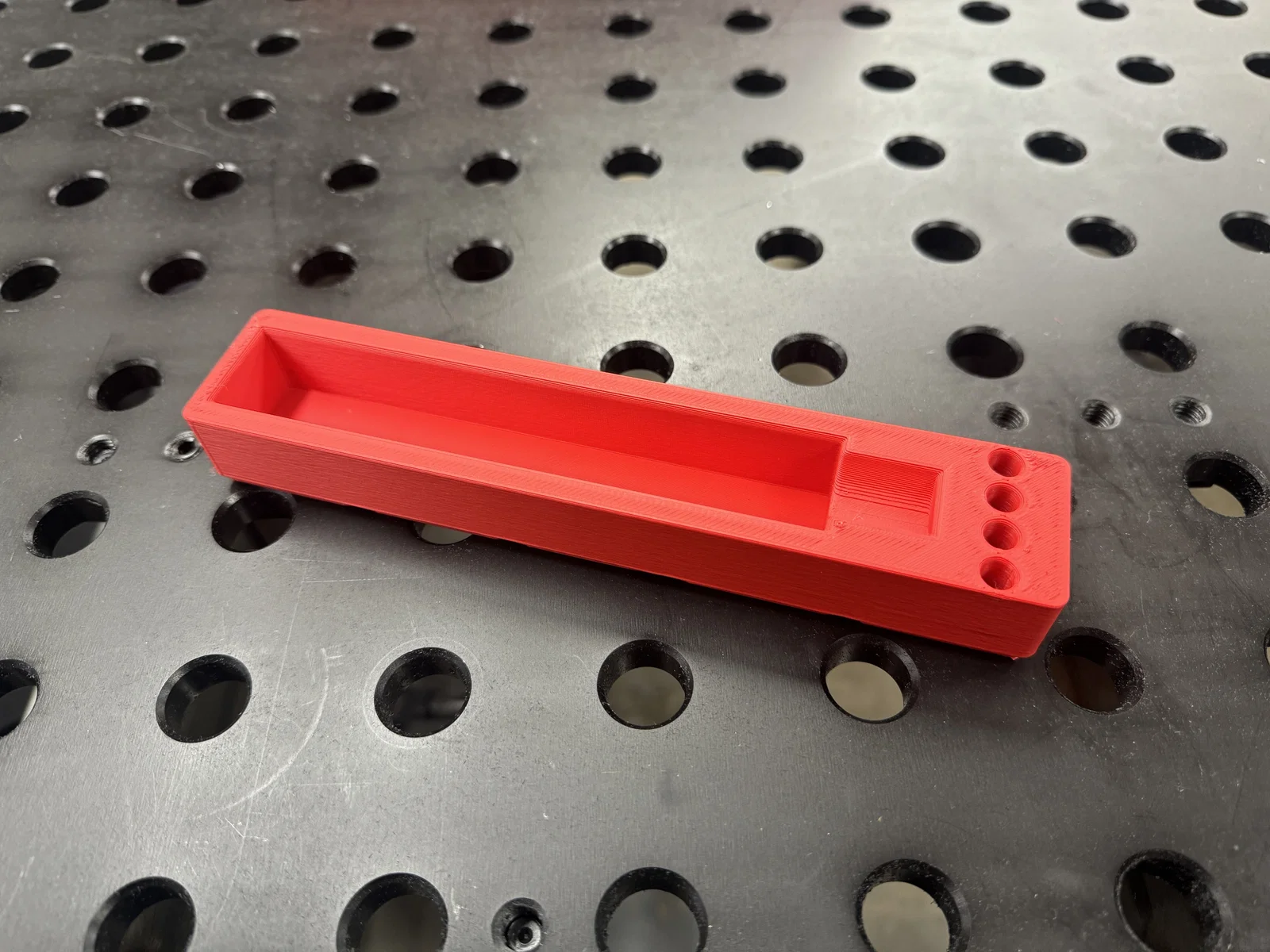

Sản phẩm trong ảnh được in bằng nhựa Overture PLA trên máy Bear Mk3S+, sử dụng đầu phun 0.6mm với chiều cao lớp in 0.3mm.
