Bộ Đầu Nối Vòi Tưới Vườn - Hình Học Cơ Sở ASME B1.20.7

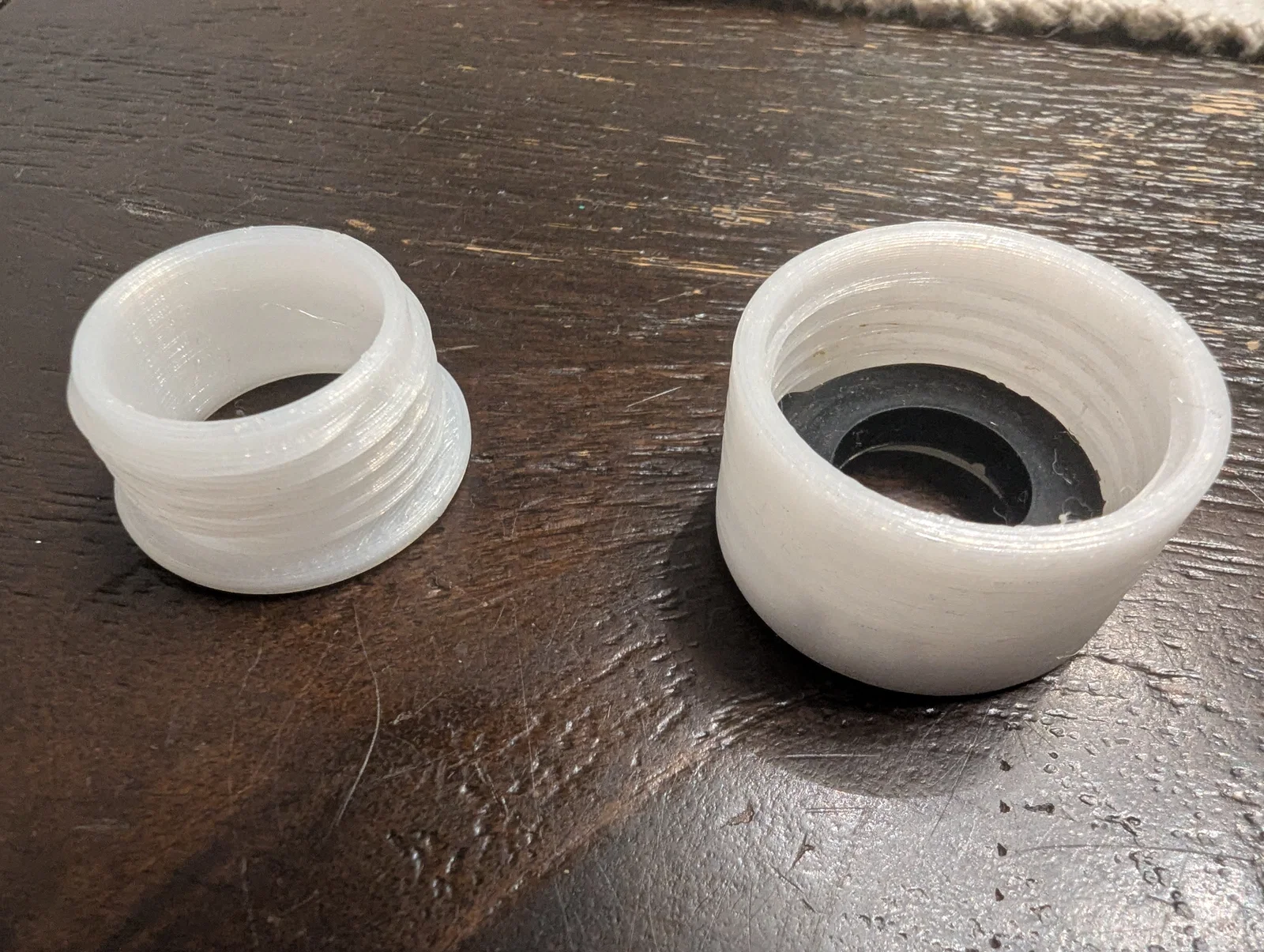

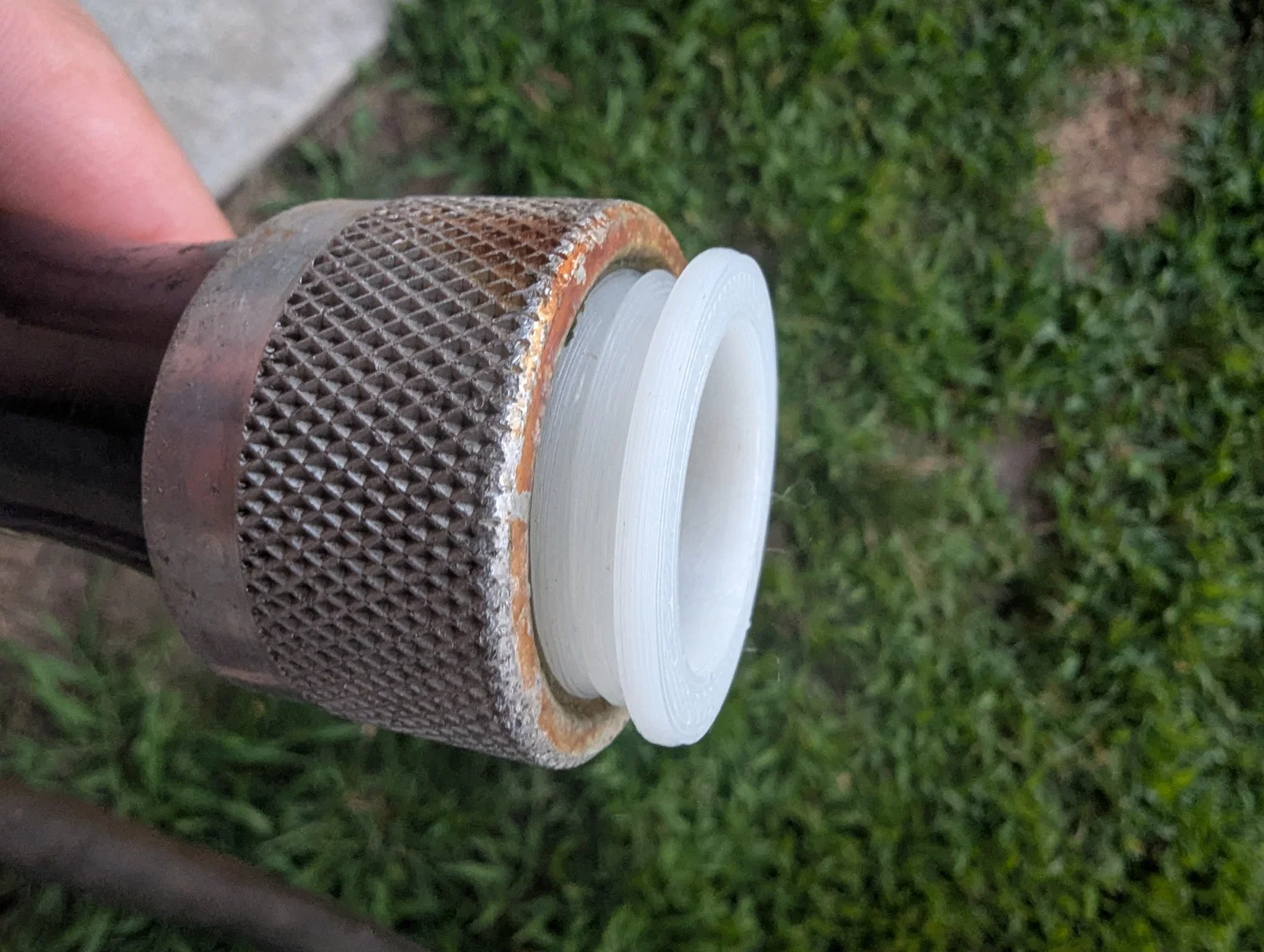

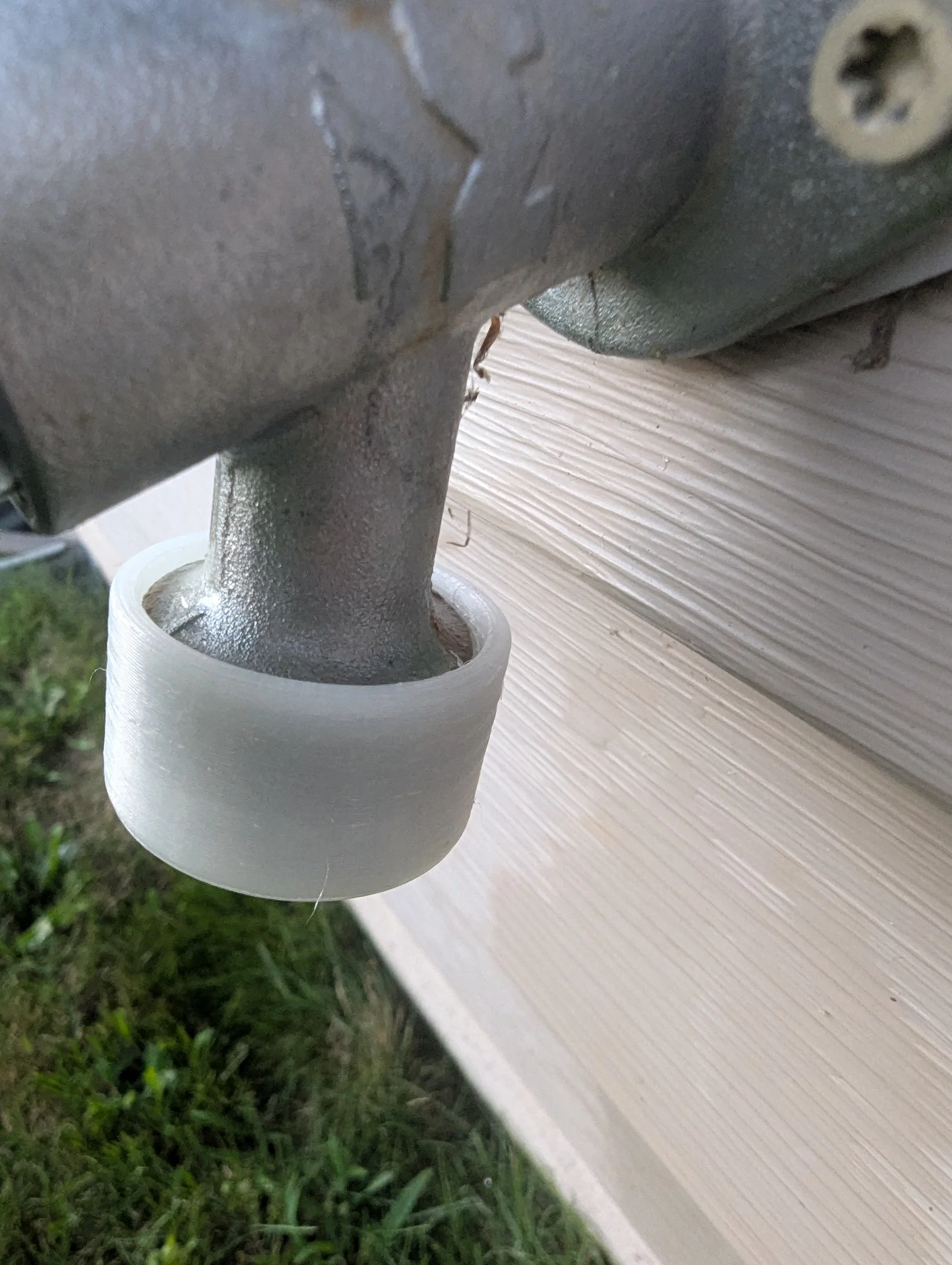

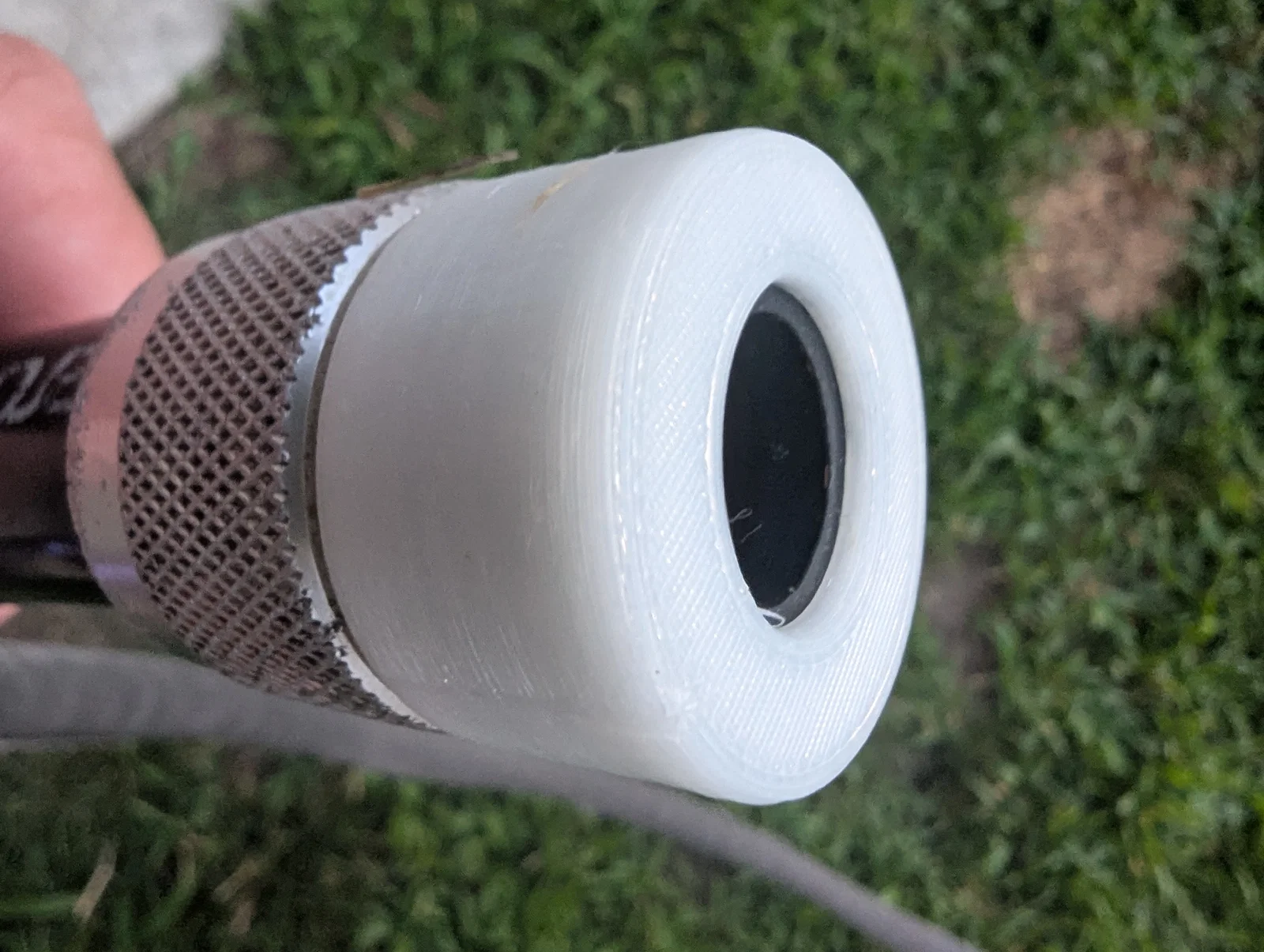

Mình chia sẻ mô hình này như một dạng hình học cơ sở mà mình đã thiết kế cho các đầu nối vòi tưới vườn (cả đực và cái), hy vọng sẽ giúp mọi người có thêm cảm hứng để tự tạo ra các sản phẩm riêng của mình. Mình đã dùng nó để phát triển một thứ khác mà mình sẽ chia sẻ sớm thôi, nhưng nghĩ là mẫu này cũng sẽ hữu ích cho nhiều bạn.

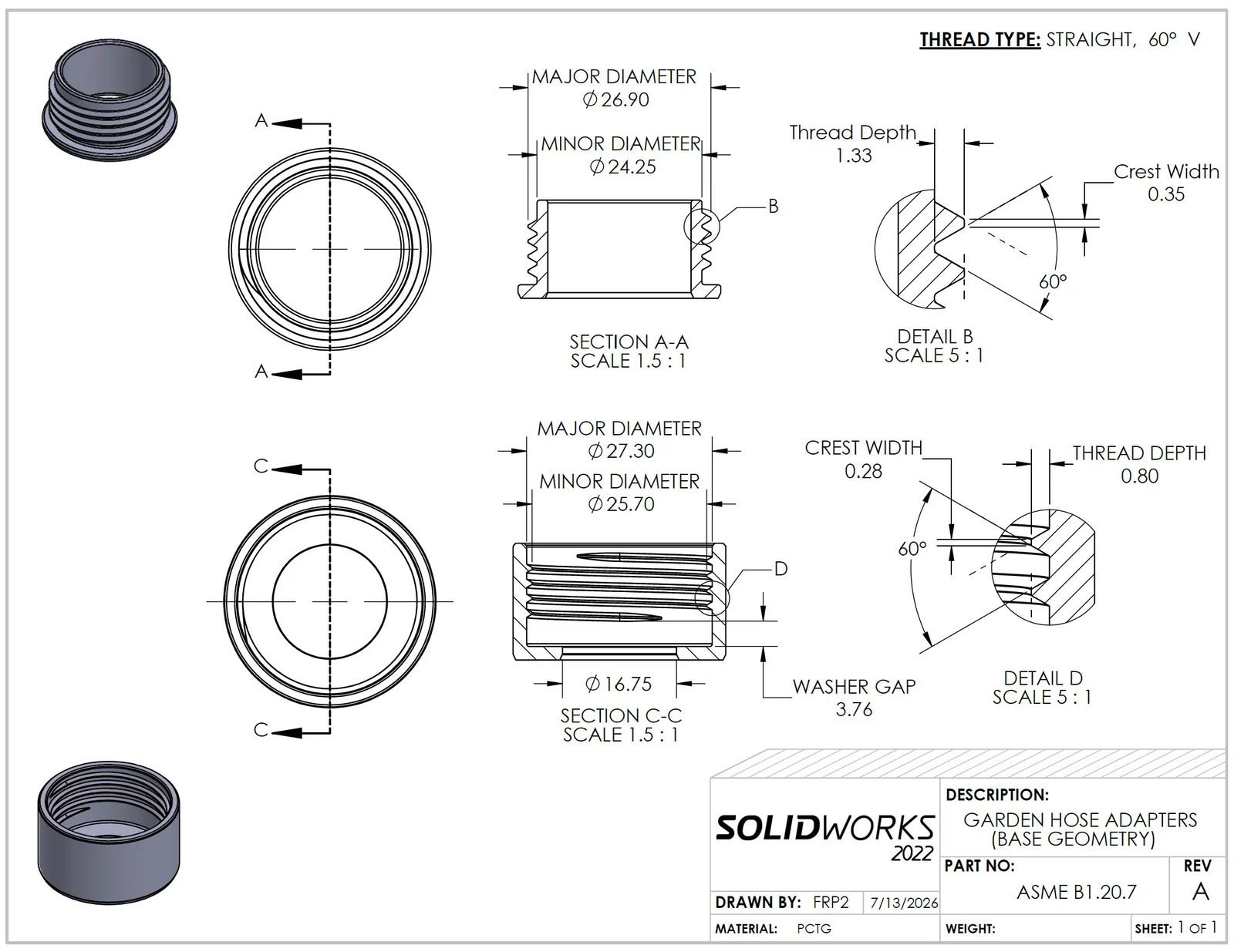

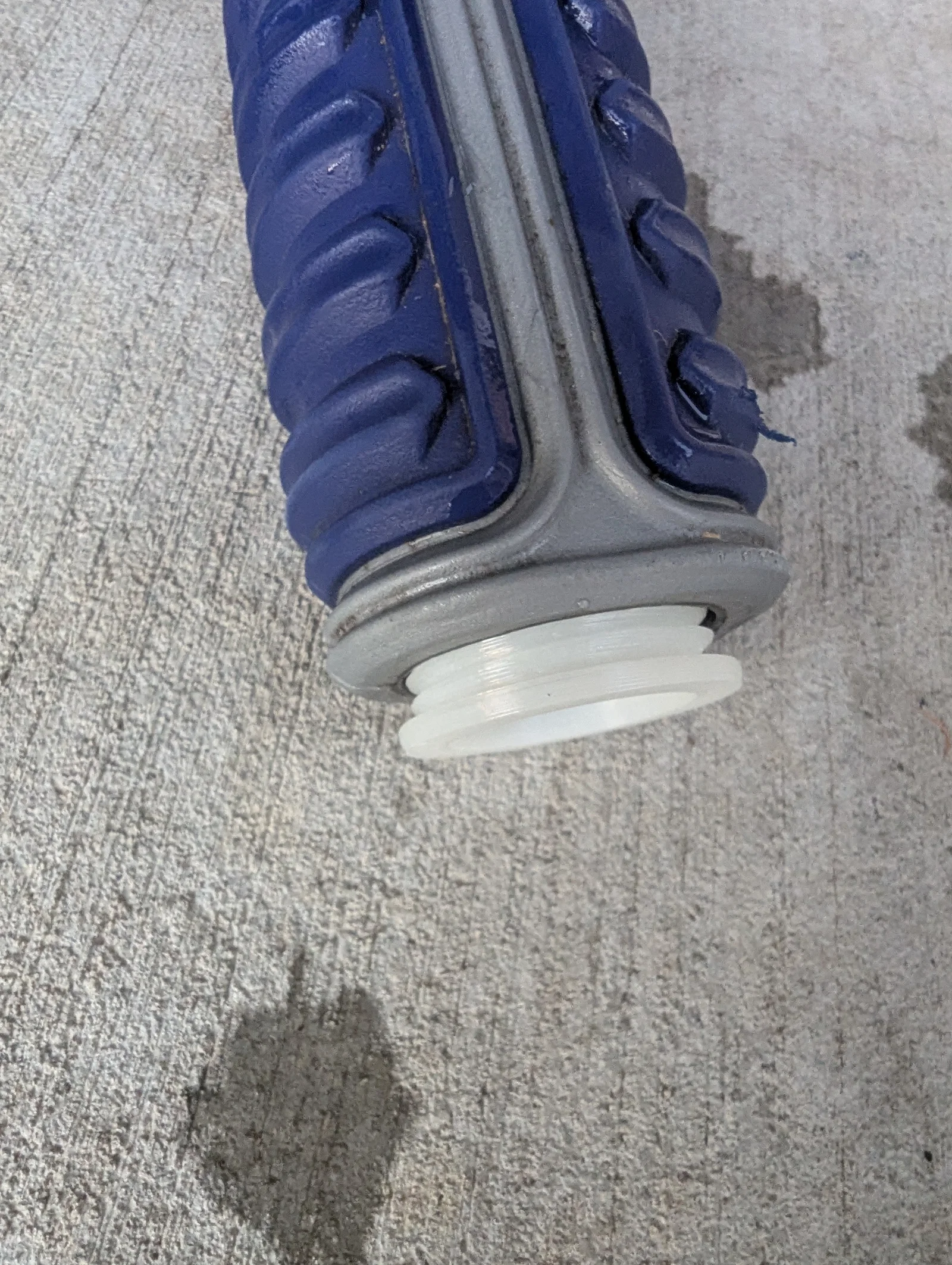

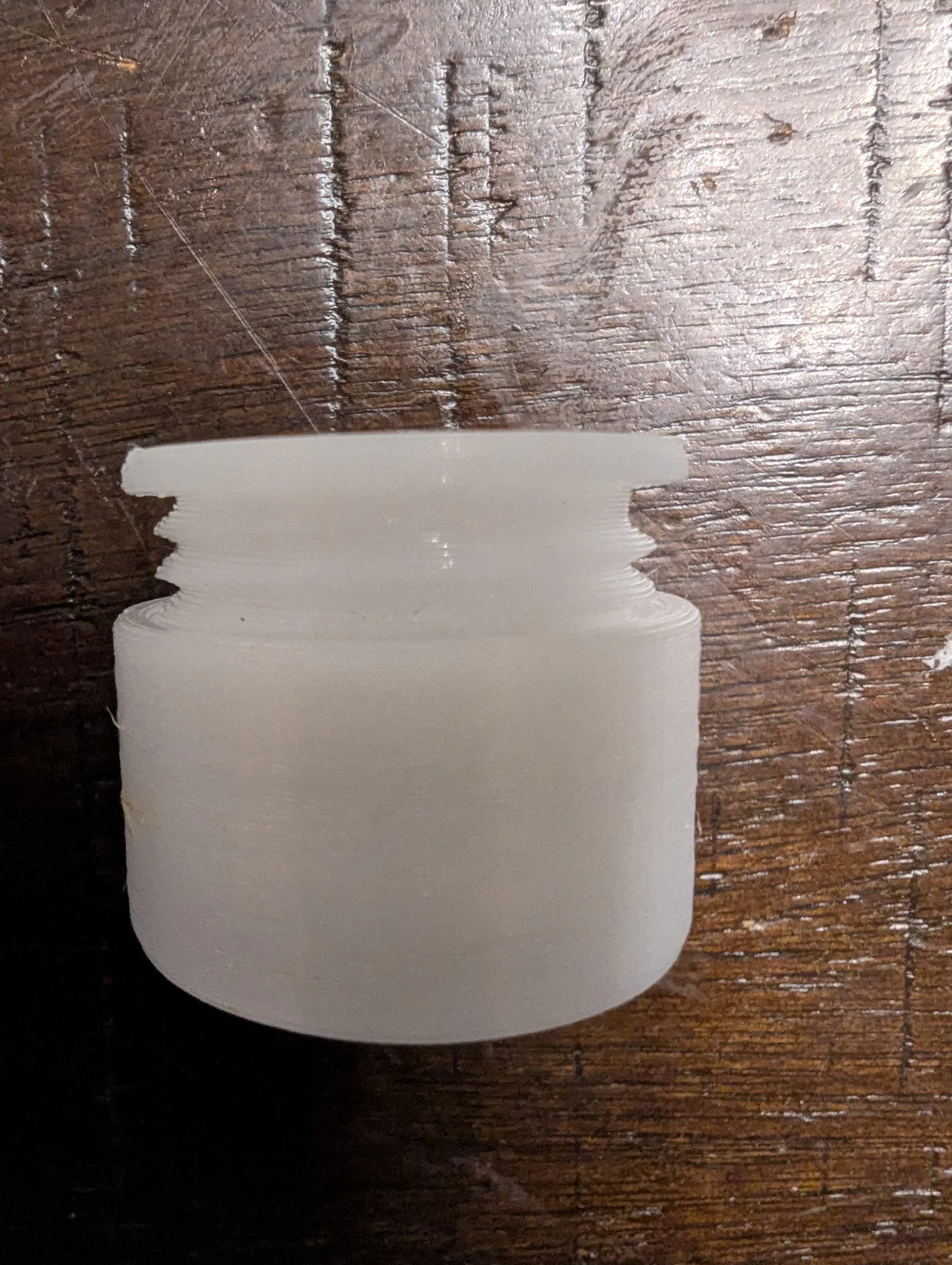

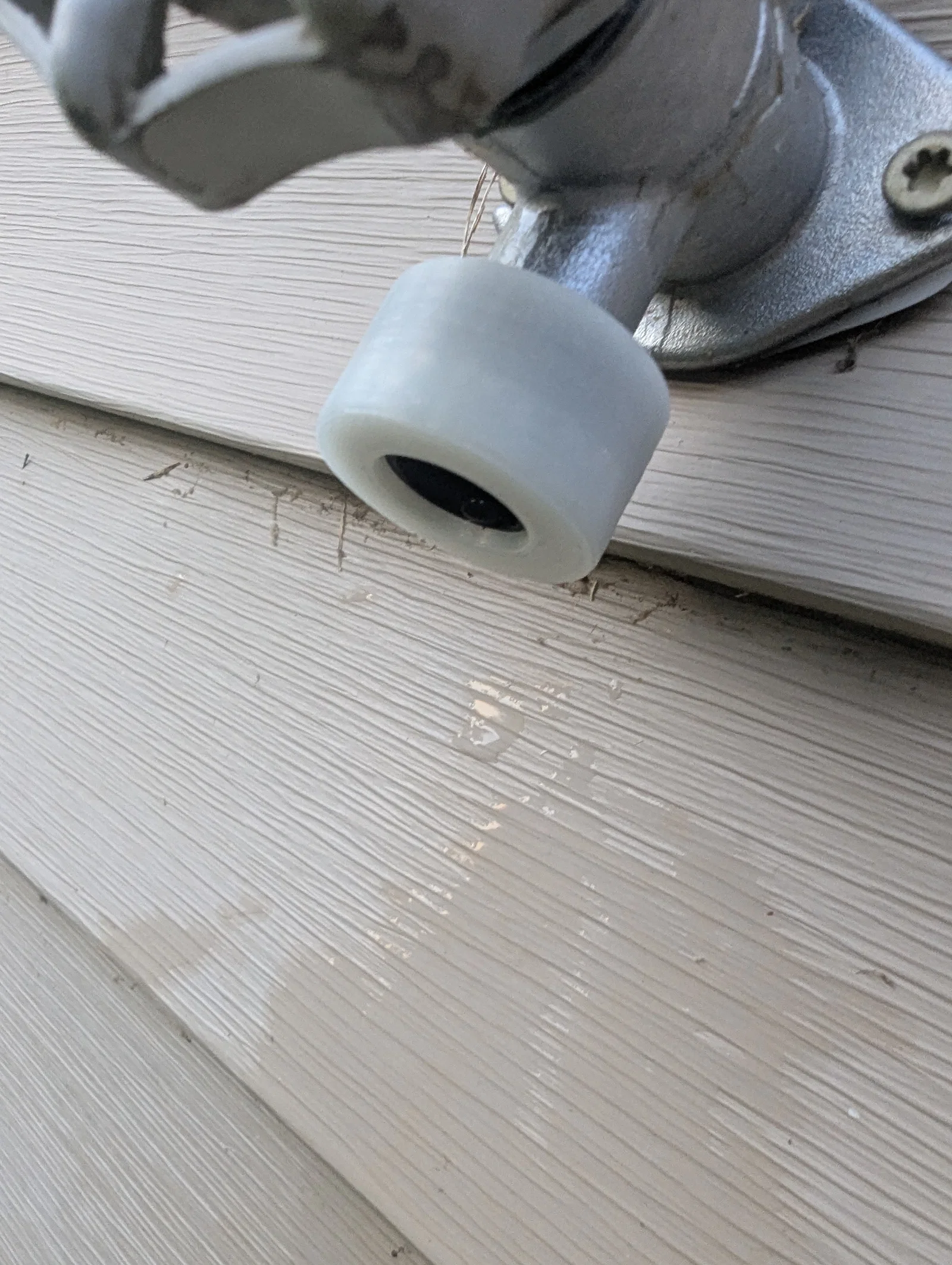

Mô hình dựa trên tiêu chuẩn ASME B1.20.7 Hose Coupling Screw Threads (NH/GHT) và đã được tối ưu hóa cho công nghệ in FDM. Mình đã thực hiện kiểm tra dung sai lắp ghép để đưa ra các giá trị phù hợp nhất ngoài phần hình học danh nghĩa theo tiêu chuẩn. Khi xem bản vẽ, hãy lưu ý là biên dạng ren đực sẽ nổi bật hơn, bạn sẽ thấy có sự khác biệt. Với vòi tưới vườn, các vòng ren không tạo ra độ kín khít mà đóng vai trò là lực dẫn động.

Đây là một bài tập khá thú vị! Hy vọng bạn sẽ tìm được ứng dụng thực tế cho các đầu nối này!

Thiết kế bằng Solidworks
