Tấm Chắn Lưng IKEA Kallax

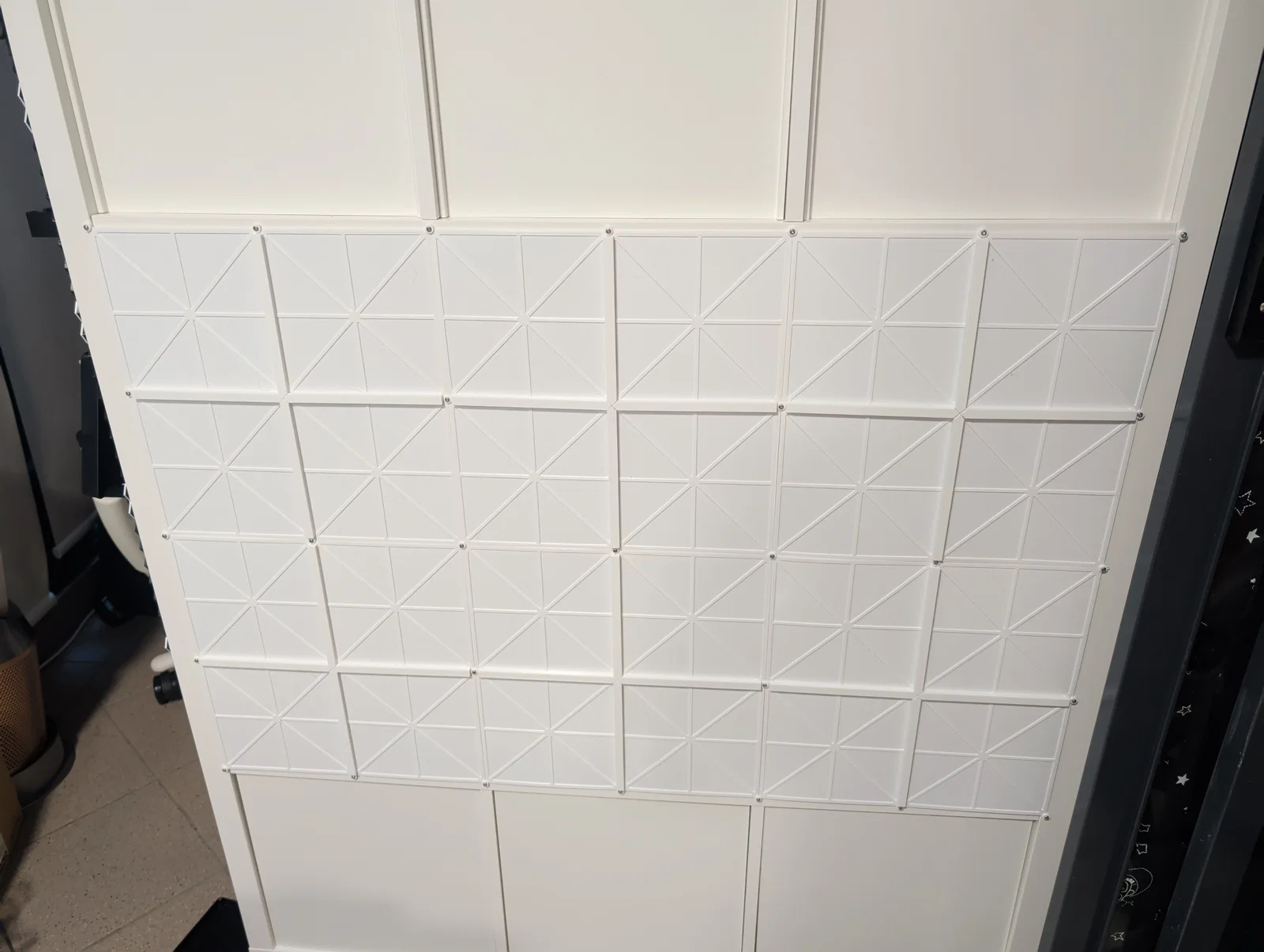

Tấm chắn lưng dạng module được gia cố cho kệ IKEA Kallax, giúp ngăn đồ đạc bị rơi ra phía sau. Thay vì phải lặn lội ra cửa hàng vật liệu mua tấm MDF, mình đã chọn cách… lười biếng hơn là tự thiết kế và in món này.

Linh kiện cho một ngăn (tốn khoảng 230g nhựa)

• 4x Tấm 1/4 (mỗi tấm 175x175mm)
• 4x Đầu nối (stitch connectors)
• 4x Nắp góc (quarter caps)
• 4x Nắp cạnh (half caps)

Lắp ráp theo hình minh họa. Để cố định, bạn cần chuẩn bị thêm 8x ốc vít tự ren M3 (loại 10mm trở lên). Nếu muốn chắc chắn hơn, bạn có thể dùng thêm keo dán sắt để cố định các khớp nối và nắp. Ngoài ra còn có các tùy chọn nắp khác nếu bạn muốn lắp nhiều tấm nối tiếp nhau.

Thiết lập in khuyến nghị cho tất cả linh kiện

• PETG để đảm bảo độ bền
• 0.25mm chiều cao lớp in (hoặc thấp hơn)
• 4 lớp vỏ (walls)
• 100% mật độ in (infill)
• Không cần hỗ trợ (supports) hay lớp bám nền (brim)

Giấy phép

Được chia sẻ miễn phí - mình không quan tâm bạn làm gì với nó cả. File FreeCAD gốc cũng được đính kèm để bạn tiện chỉnh sửa kích thước hoặc dung sai nếu cần.
