Monkey Bars - Thanh phụ kiện gắn khung cho Prusa CORE One/+
Monkey Bars là bộ thanh gắn phụ kiện cho Prusa CORE One/+, giúp anh em dễ dàng tận dụng các món đồ chơi gắn khung cũ từ dòng MK3/S/+ và MK4/S. Thiết kế linh hoạt, lắp đặt dễ dàng với 6 vị trí tùy chọn giúp tối ưu hóa không gian máy in của bạn.
Mô tả
Tổng quan

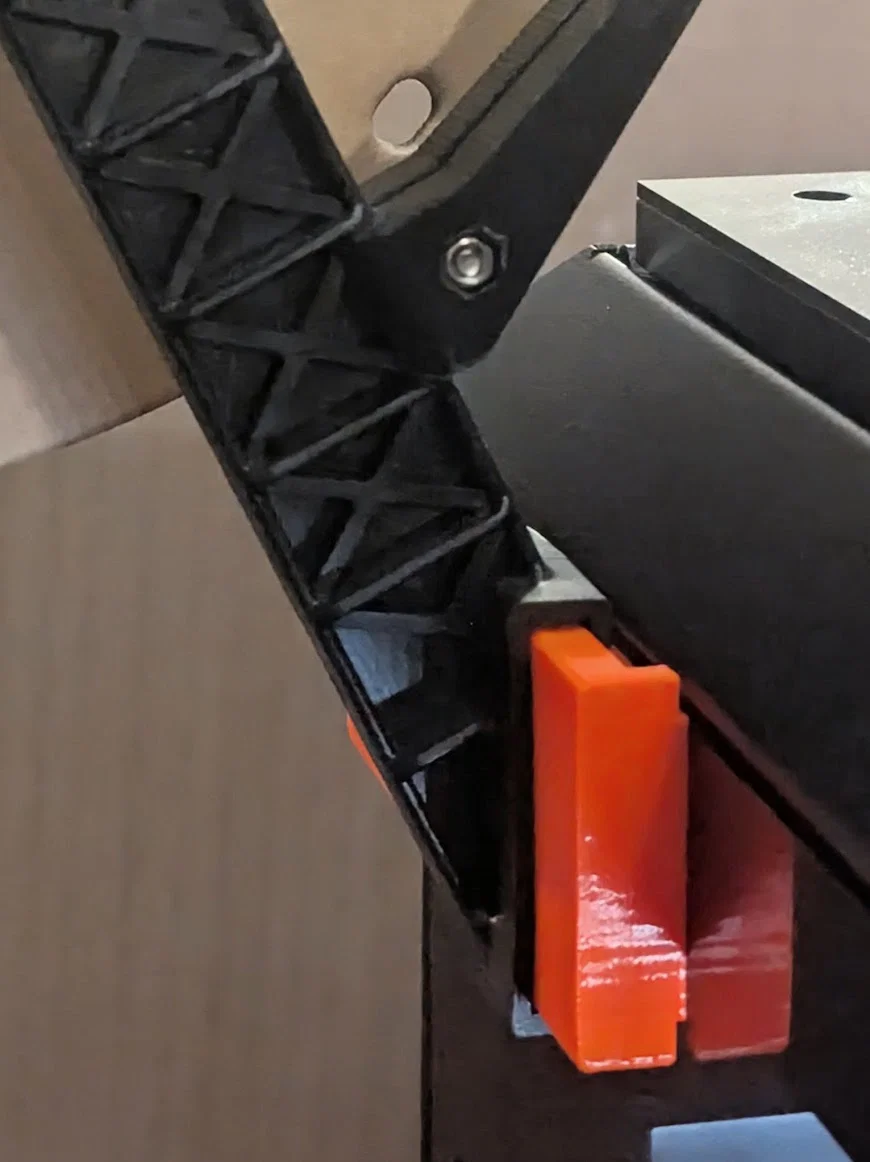

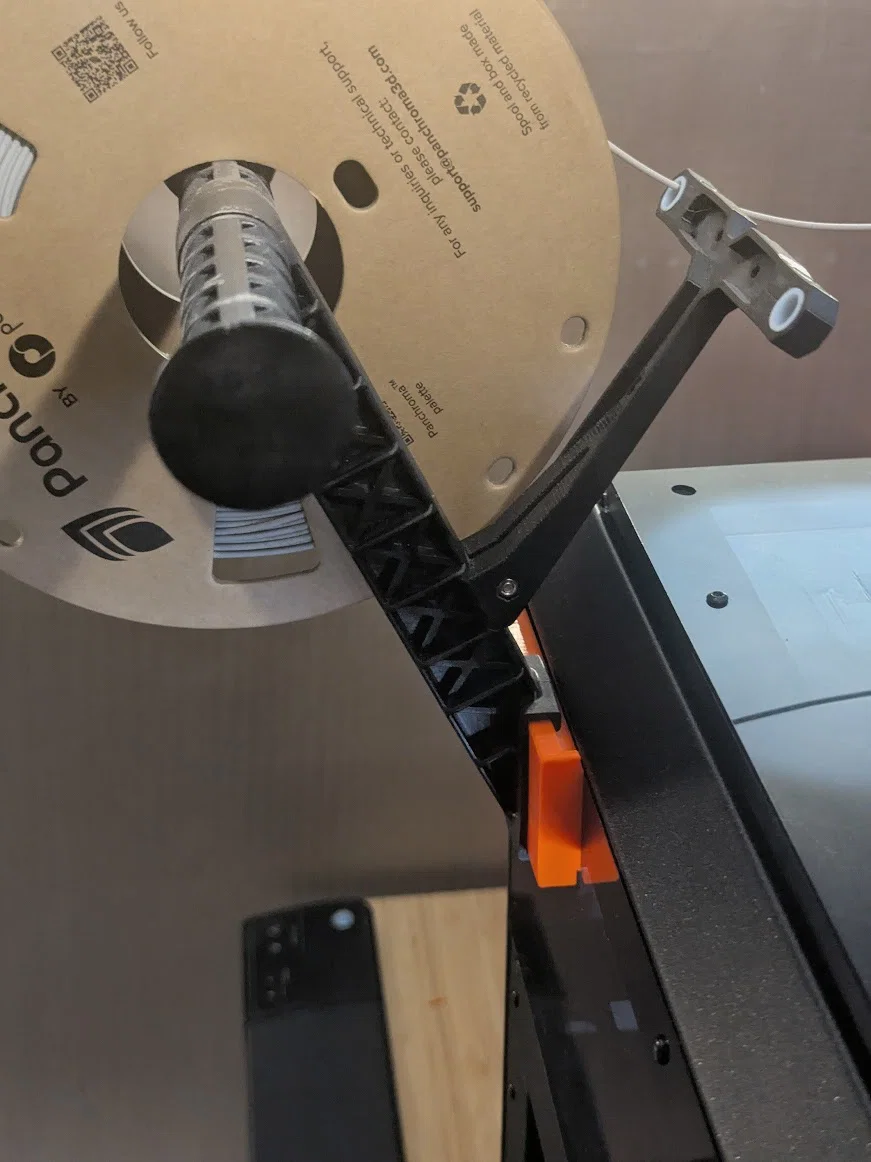

Monkey Bars là các thanh phụ kiện gắn khung cho dòng máy Prusa CORE One/+. Bộ phận này mang phong cách thiết kế thanh khung ngoài cổ điển từ các đời máy MK3/S/+ và MK4/S trở lại, giúp anh em dễ dàng tận dụng các phụ kiện gắn khung cũ hoặc tự thiết kế các món đồ mới cho máy CORE One/+ của mình.
Các model đi kèm
Bao gồm hai model thanh tiêu chuẩn:
- Standard Right (Phải)
- Standard Left (Trái)

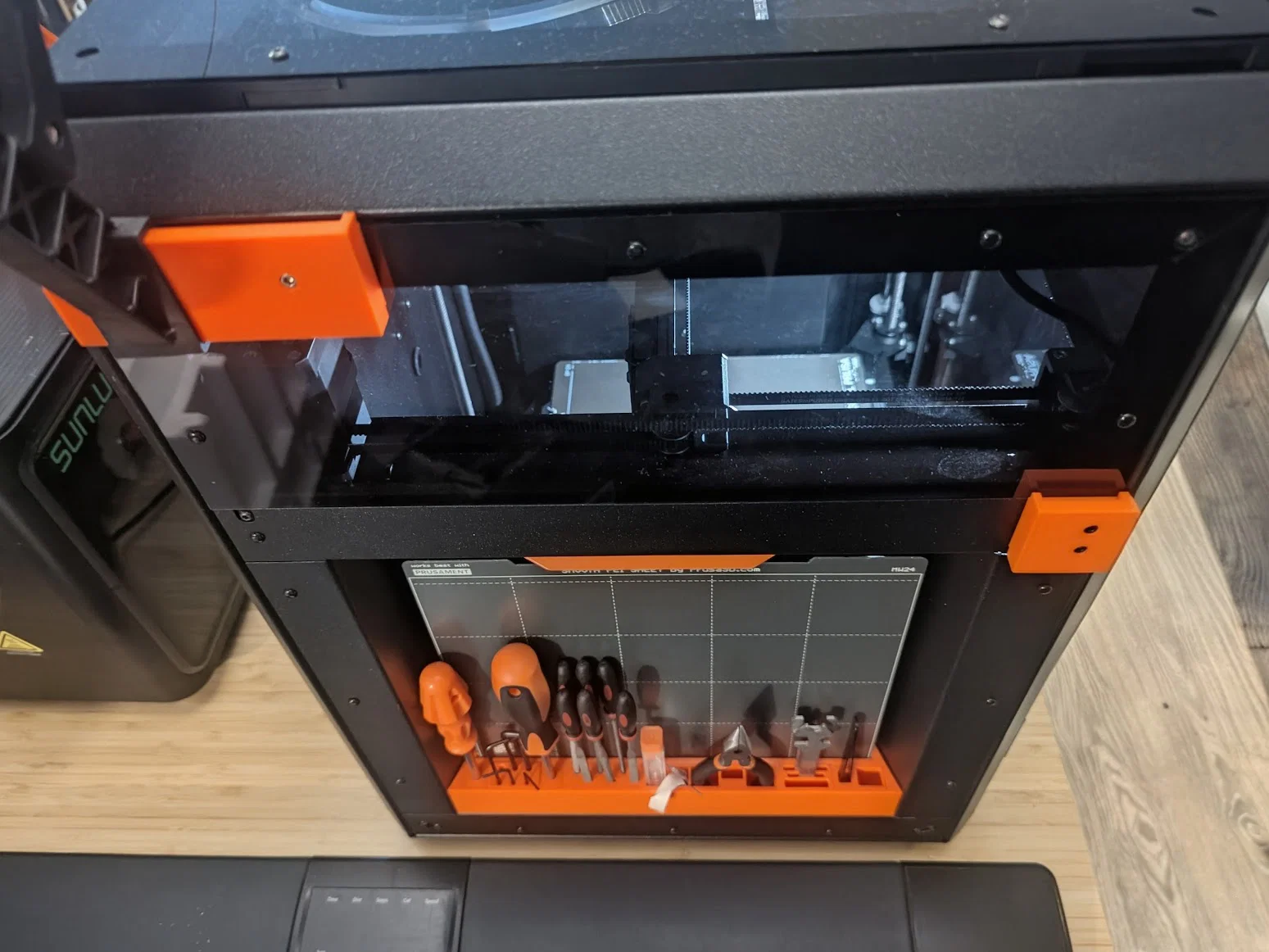

Cả hai model đều có thể lắp đặt ở cạnh sau, cạnh phải hoặc cạnh trái của máy CORE One/+, tạo ra tổng cộng sáu vị trí lắp đặt linh hoạt.
Linh kiện cần thiết
Cho mỗi thanh:
- 2x ốc M3x16 (Dùng ốc M3x18 vẫn được).
- 1x đai ốc chống xoay M3nN (nyloc nut). Anh em có thể dùng đai ốc M3n thường, nhưng mình khuyên dùng loại nyloc cho các linh kiện nằm bên trong buồng in.
Hướng dẫn lắp đặt
Trước khi bắt đầu, hãy hạ bàn nhiệt (heatbed) xuống bằng menu Move Axis trên máy để có thêm không gian thao tác.
Anh em cũng nên bảo vệ mặt bàn nhiệt khi lắp đai ốc từ bên trong. Mình thường đặt một hộp nhựa đựng sợi in rỗng lên mặt bàn vì kích thước của nó khá vừa vặn, giúp tránh trầy xước nếu lỡ tay làm rơi ốc hoặc dụng cụ.
Các lỗ ốc trên thanh in được thiết kế khá khít, anh em hãy vặn vít trực tiếp vào nhựa để tạo ren thay vì chỉ đút xuyên qua, như vậy lắp sẽ chắc chắn và gọn gàng hơn.
Các bước thực hiện:
- Tháo ốc đen ở lỗ chèn tròn trên khung máy.
- Tháo đinh tán màu đen nằm cạnh đó.
- Vặn sơ hai con ốc vào Monkey Bar trước, đừng vặn hết cỡ.

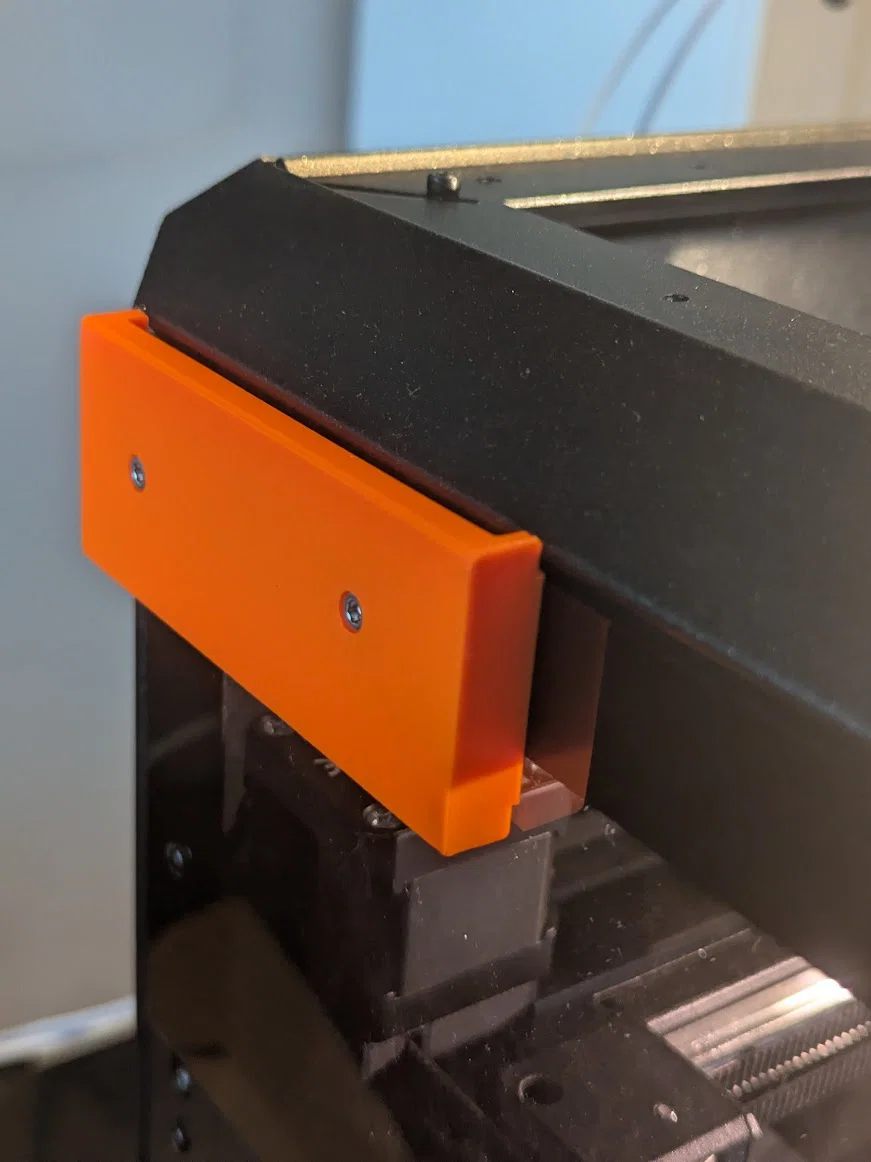

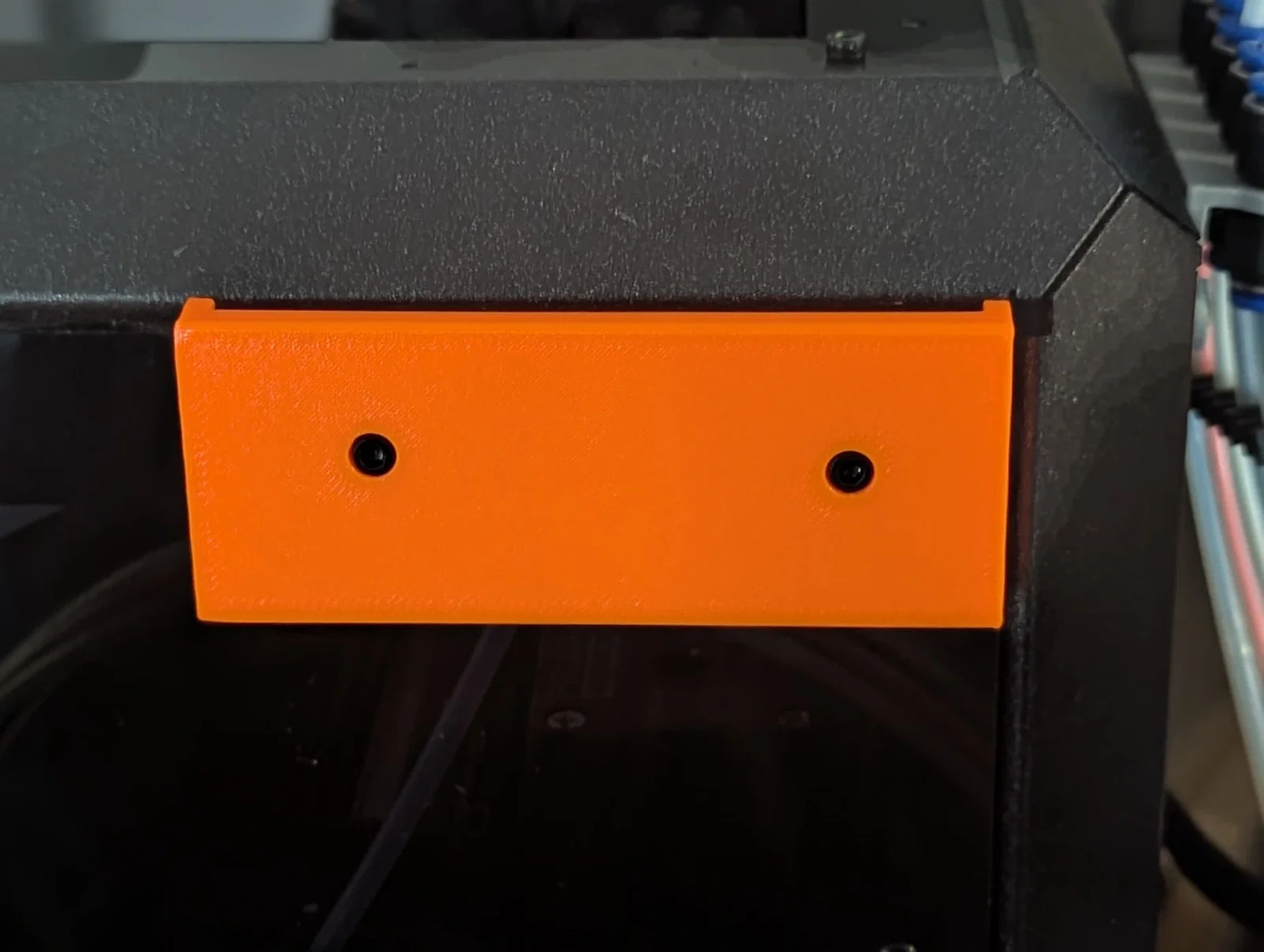

- Đặt Monkey Bar lên mặt ngoài của tấm khung. Căn chỉnh khớp định vị nhỏ phía sau thanh vào lỗ chèn tròn để cố định thanh chắc chắn.
- Bắt đầu với con ốc vào lỗ chèn tròn trước vì lỗ này đã có ren sẵn, giúp giữ thanh ổn định để bạn lắp tiếp con thứ hai.
- Lắp con ốc thứ hai vào lỗ đinh tán, giữ đai ốc M3 từ phía trong buồng in bằng cờ lê đi kèm máy Prusa hoặc dụng cụ tương tự.
- Siết chặt cả hai ốc cho đến khi cảm thấy chắc chắn. Đừng siết quá tay, tấm mica không cần lực ép quá lớn đâu nhé.
Thiết lập in
- Đầu phun (Nozzle): 0.4 mm
- Độ dày lớp in (Layer height): 0.2 mm
- Độ đặc (Infill): 20% kiểu gyroid hoặc grid
- Chất liệu: PETG
- Số lớp bao ngoài (Perimeters): Tối thiểu 3 lớp
- Hỗ trợ (Supports): Không cần thiết
Phản hồi
Nếu anh em in mẫu này, đừng ngần ngại để lại bình luận hoặc chia sẻ cảm nhận nhé. Mình rất vui khi thấy mọi người ứng dụng nó vào các cấu hình máy khác nhau!
