Vỏ bảo vệ cho bộ điều khiển Fan/LED Rosewill ACA502B

🛠 Giới thiệu

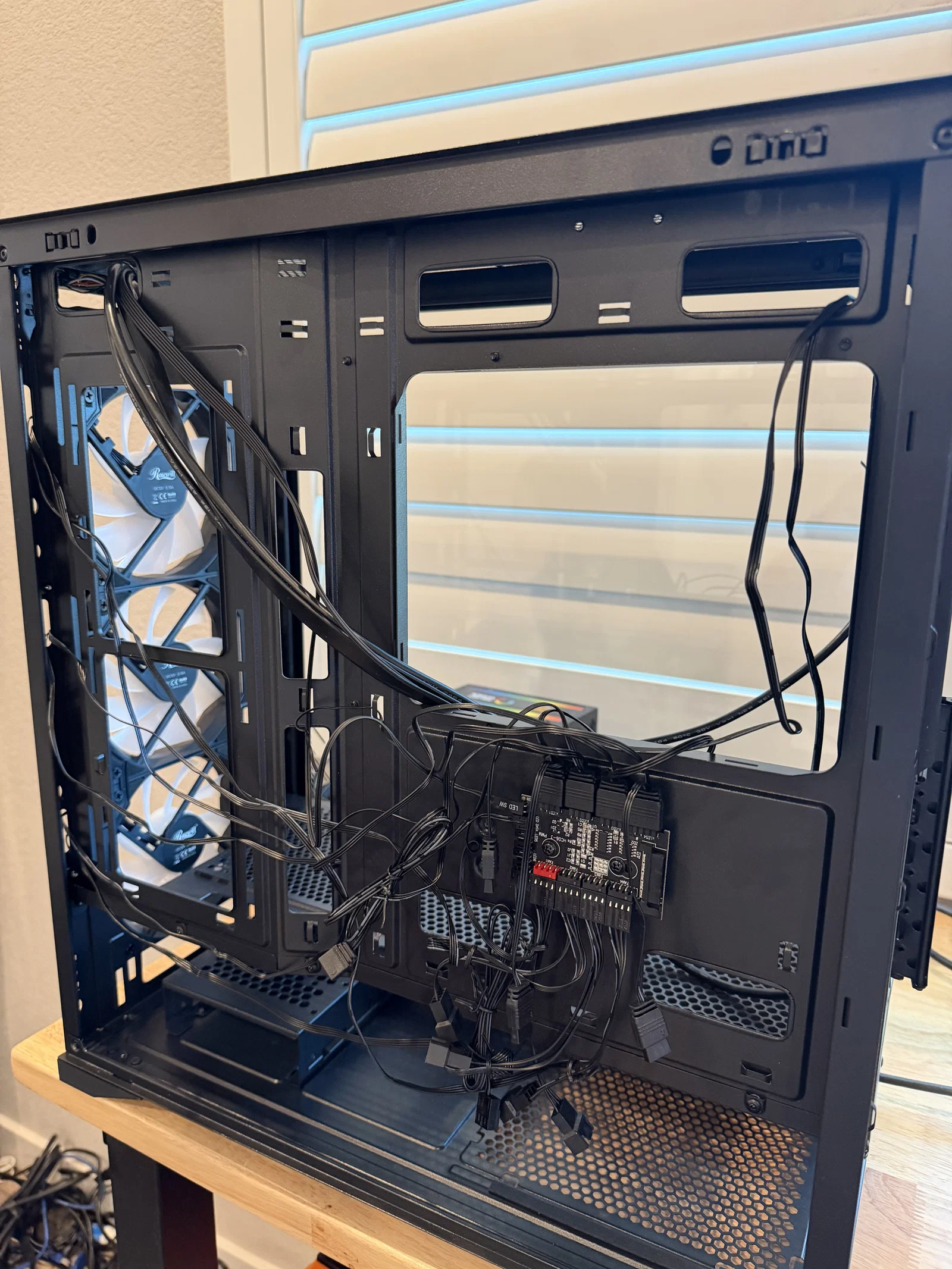

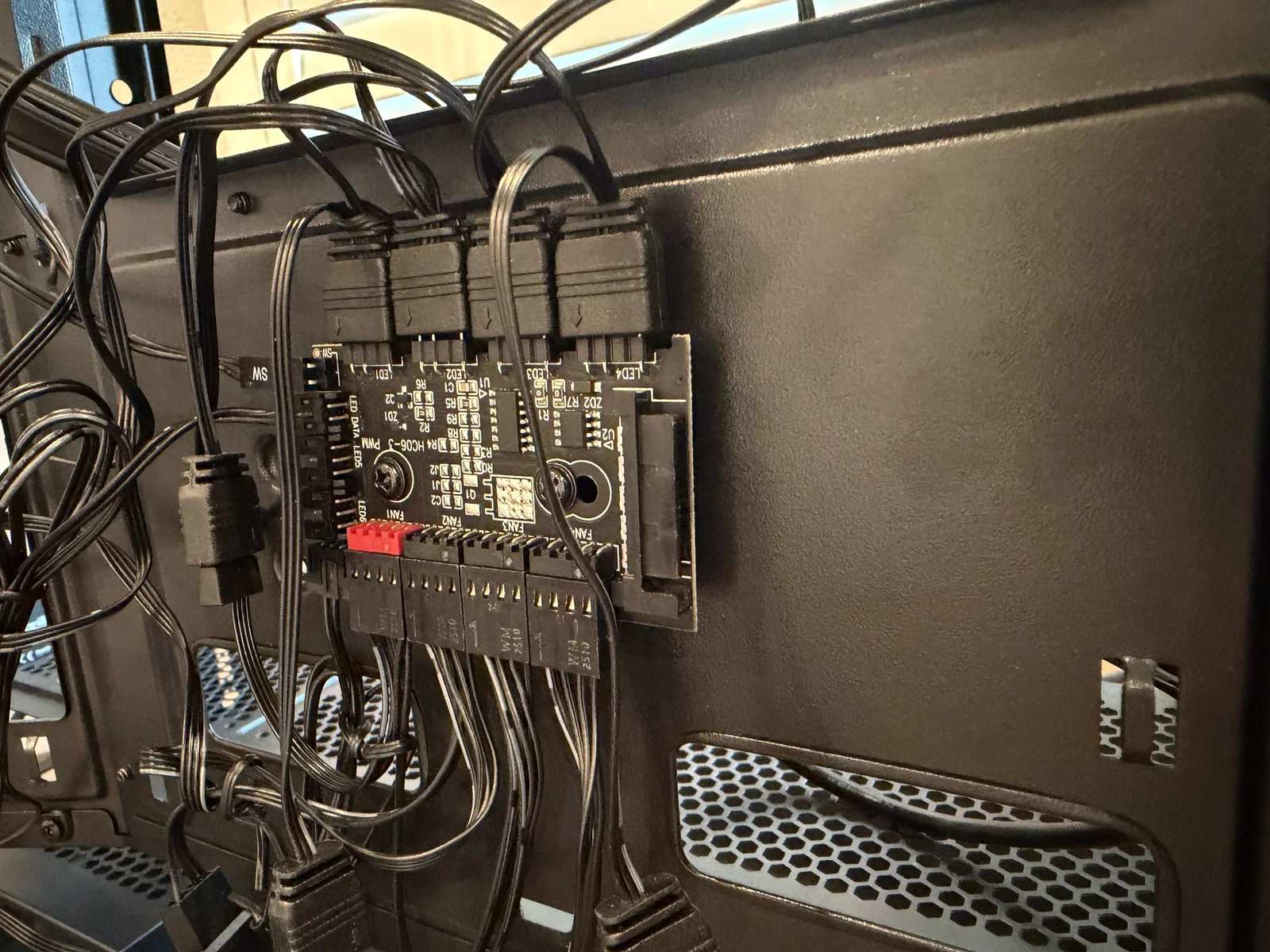

PCB điều khiển quạt mặc định trong Rosewill ACA502B bị để hở hoàn toàn bên trong case. Ngoài việc trông không được gọn gàng, điều này còn khiến bo mạch dễ bị va chạm với dây cáp xung quanh và gây khó khăn mỗi khi cần nhớ vị trí cắm dây trong lúc lắp đặt hoặc bảo trì sau này.

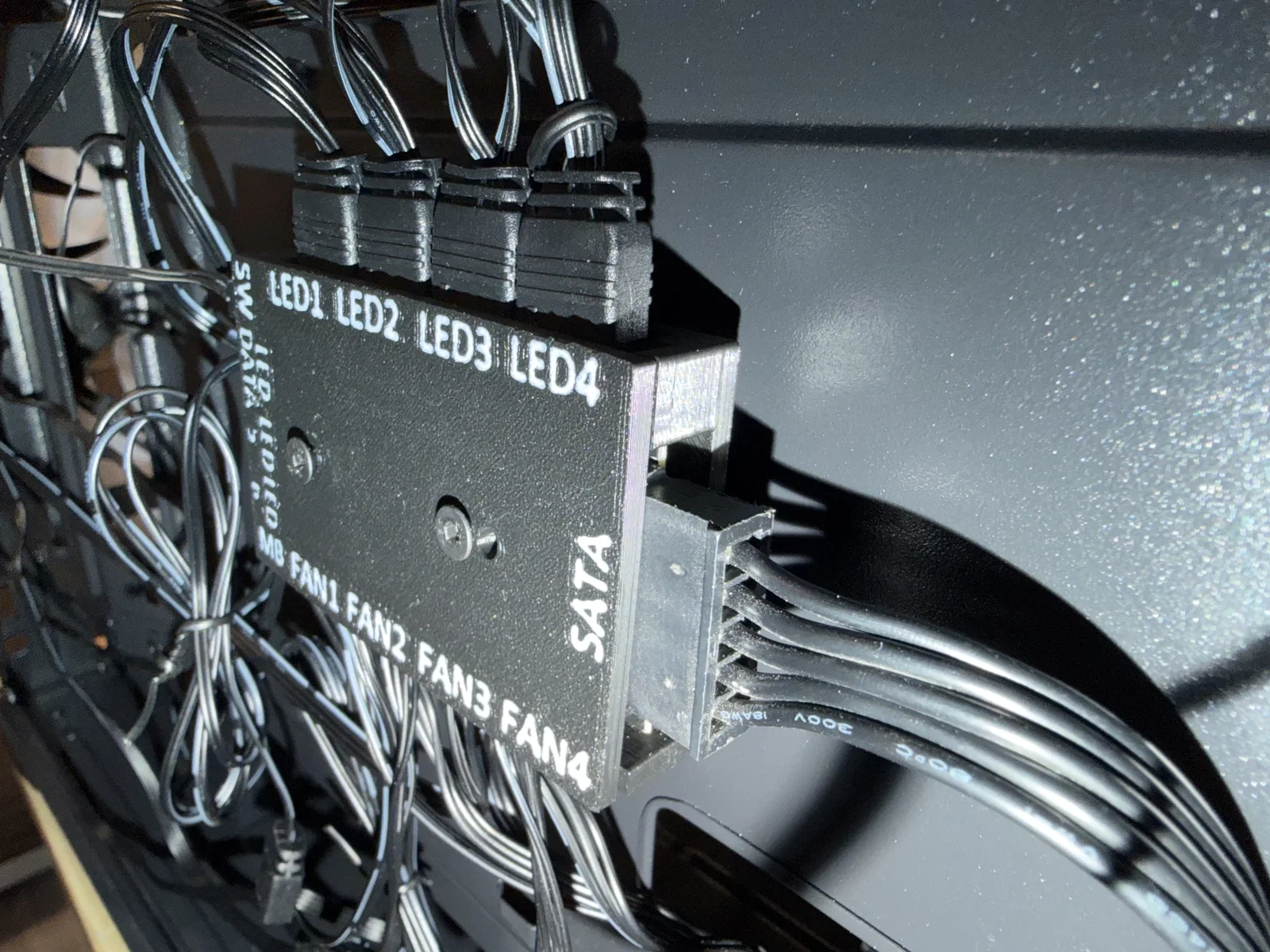

Để giải quyết vấn đề đó, mình đã thiết kế một vỏ bảo vệ (enclosure) ôm sát giúp bao bọc toàn bộ PCB điều khiển quạt, đồng thời có ghi chú tên các cổng rõ ràng ở mặt trước. Kết quả là bạn sẽ có một bộ máy gọn gàng, chuyên nghiệp hơn, giúp bảo vệ bộ điều khiển khỏi việc chạm chập vào dây nhợ xung quanh, giảm thiểu nguy cơ tĩnh điện (ESD) cho các linh kiện hở, và giúp việc kết nối lại quạt trở nên nhanh chóng, dễ dàng hơn.

Vỏ bảo vệ được mô phỏng tỉ mỉ theo kích thước thực tế của PCB, đảm bảo lắp vừa khít, chắc chắn mà không gây cấn với case hay nắp hông.

📦 Những gì đi kèm

Mô hình này bao gồm năm file:

• enclosure_front.stl

• enclosure_front_rounded.stl (cho góc bo tròn)

• enclosure_front_text.3mf (để in đa màu với AMS)

• enclosure_back.stl

• enclosure_back_rounded.stl (cho góc bo tròn)

Phần mặt trước và mặt sau được thiết kế kiểu khớp gài (peg-and-hole snap fit) chính xác để dễ lắp ráp. Sau khi ráp xong, vỏ sẽ được cố định vào case bằng các vị trí ốc zin, dùng hai con vít để giữ mọi thứ chắc chắn, không lo lỏng lẻo.

Khác với loại zin chỉ dùng vít M3 × 5 mm, thiết kế này yêu cầu hai con vít M3 × 20 mm để bắt vào đúng vị trí cũ.

✨ Tính năng

• Thiết kế chuyên dụng cho PCB điều khiển quạt Rosewill ACA502B.

• Vỏ bảo vệ ôm sát, được mô phỏng từ kích thước PCB thực tế.

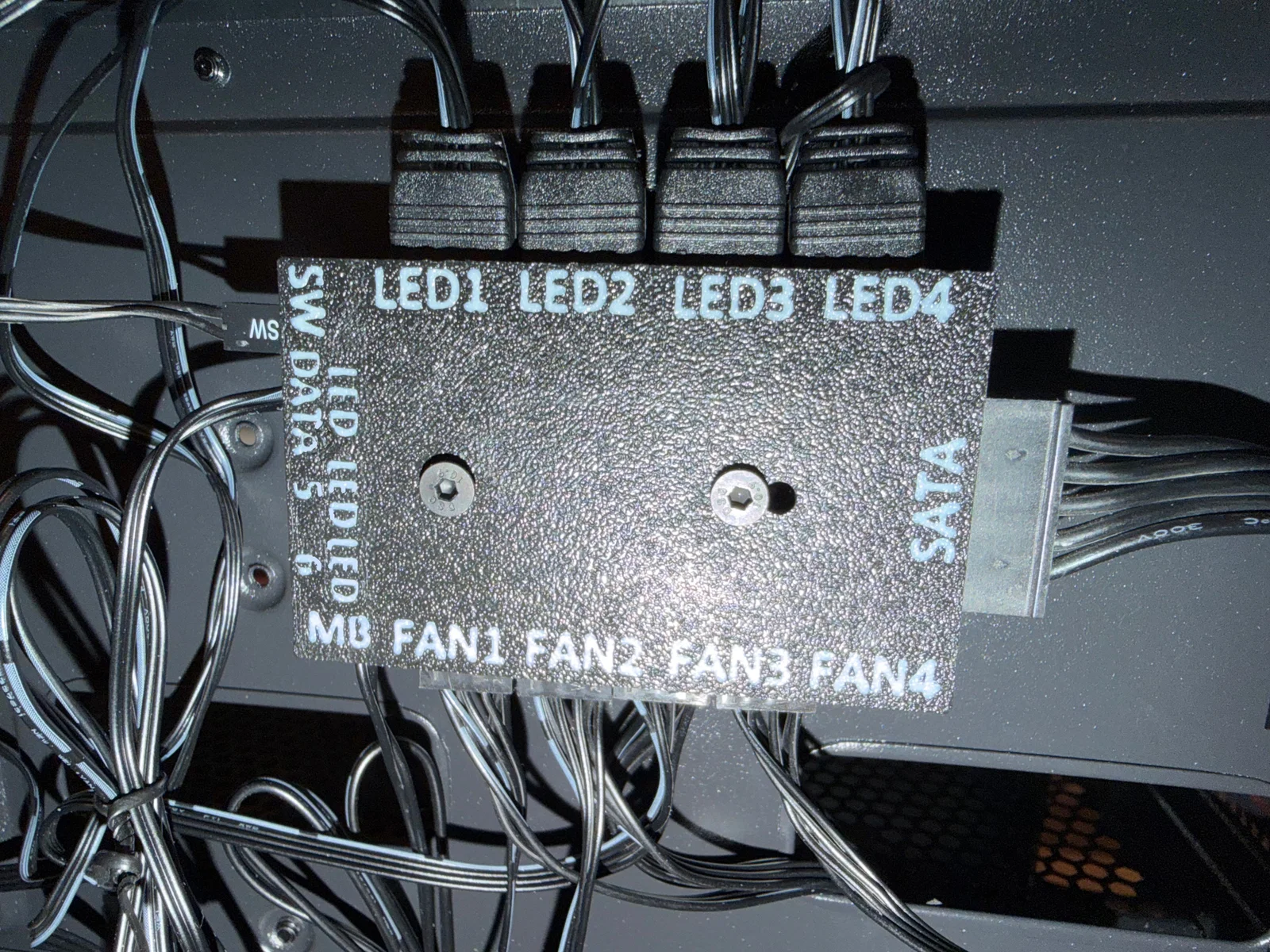

• Có nhãn tên cổng rõ ràng ở mặt trước giúp cắm dây nhanh, chuẩn.

• Bảo vệ PCB khỏi việc vô tình chạm vào dây điện xung quanh.

• Giảm nguy cơ tĩnh điện (ESD) do linh kiện để hở.

• Giúp nội thất case nhìn gọn gàng, chuyên nghiệp hơn.

• Thiết kế khớp gài kết hợp bắt vít cực kỳ chắc chắn.

• Không gây vướng hay cản trở việc tháo lắp nắp hông của case.

🖨 Cài đặt in

Chất liệu khuyến nghị

• PETG (khuyên dùng)

• PLA

Thông số in

• Độ dày lớp in (Layer Height): 0.20 mm

• Độ đặc (Infill): 10–15%

• Support: Không cần thiết

In đa màu (AMS)

Nếu bạn muốn phần chữ in ra có màu khác, chỉ cần dùng file "enclosure_front_text.3mf" với máy in AMS hoặc máy in đa vật liệu.

Nếu bạn chỉ in một màu, hãy chọn enclosure_front.stl hoặc enclosure_front_rounded.stl.

🔧 Hướng dẫn lắp ráp

1. In file enclosure_back.stl (hoặc bản bo tròn) và một trong các file mặt trước: enclosure_front.stl, enclosure_front_rounded.stl hoặc enclosure_front_text.3mf.

2. Đặt PCB điều khiển quạt vào trong vỏ.

3. Căn chỉnh khớp giữa mặt trước và mặt sau rồi ấn chặt vào nhau cho đến khi các khớp gài vào vị trí.

4. Lắp bộ vỏ hoàn chỉnh vào vị trí cũ bên trong Rosewill ACA502B.

5. Cố định bằng hai con vít M3 × 20 mm.

Khớp gài giữ vỏ cố định trong lúc lắp, còn vít sẽ giữ chặt vào case, đảm bảo mọi thứ nằm đúng vị trí.

🛠 Tháo rời

Nếu cần lấy PCB ra khỏi vỏ, bạn hãy dùng kìm mũi nhọn. Cẩn thận đưa mũi kìm vào gần một cạnh của vỏ và nhẹ nhàng đẩy ra để tách các lẫy khóa. Làm tương tự với cạnh bên kia cho đến khi vỏ tách ra mà không gây áp lực mạnh lên PCB.

🤝 Hợp tác & Bản quyền

Mình thích tạo ra các cải tiến thực tế để giúp phần cứng hiện có hoạt động tốt hơn và đẹp hơn. Nếu thiết kế này giúp ích cho bộ máy của bạn, mình rất muốn xem ảnh sản phẩm hoặc nghe ý kiến của bạn. Mọi góp ý đều rất đáng quý.

Bạn hoàn toàn có thể chia sẻ, chỉnh sửa và thay đổi thiết kế này cho các dự án cá nhân của mình.

Bản quyền

✅ Khuyến khích chia sẻ.

✅ Chỉnh sửa và làm mới (remix) thoải mái.

✅ Yêu cầu ghi nguồn tác giả.

❌ Không sử dụng cho mục đích thương mại.

Nếu bạn đăng tải phiên bản đã qua chỉnh sửa, vui lòng ghi công tác giả gốc và kèm đường link đến trang của mình để mọi người có thể tìm thấy bản gốc cũng như các cập nhật sau này. Điều này giúp các cải tiến luôn được liên kết với dự án gốc và có lợi cho cả cộng đồng.

Cảm ơn bạn đã tôn trọng công sức của mình, chúc bạn in ấn vui vẻ!
