Vỏ hộp bảo vệ bộ nhận tín hiệu (receiver) Maytech
Chiếc vỏ hộp nhỏ gọn được thiết kế riêng để bảo vệ bảng mạch PCB của bộ nhận tín hiệu Maytech dành cho e-foil. Bằng cách đổ keo epoxy, bạn sẽ có một bộ bảo vệ chống nước hoàn hảo và cực kỳ bền bỉ cho thiết bị của mình.
Mô tả

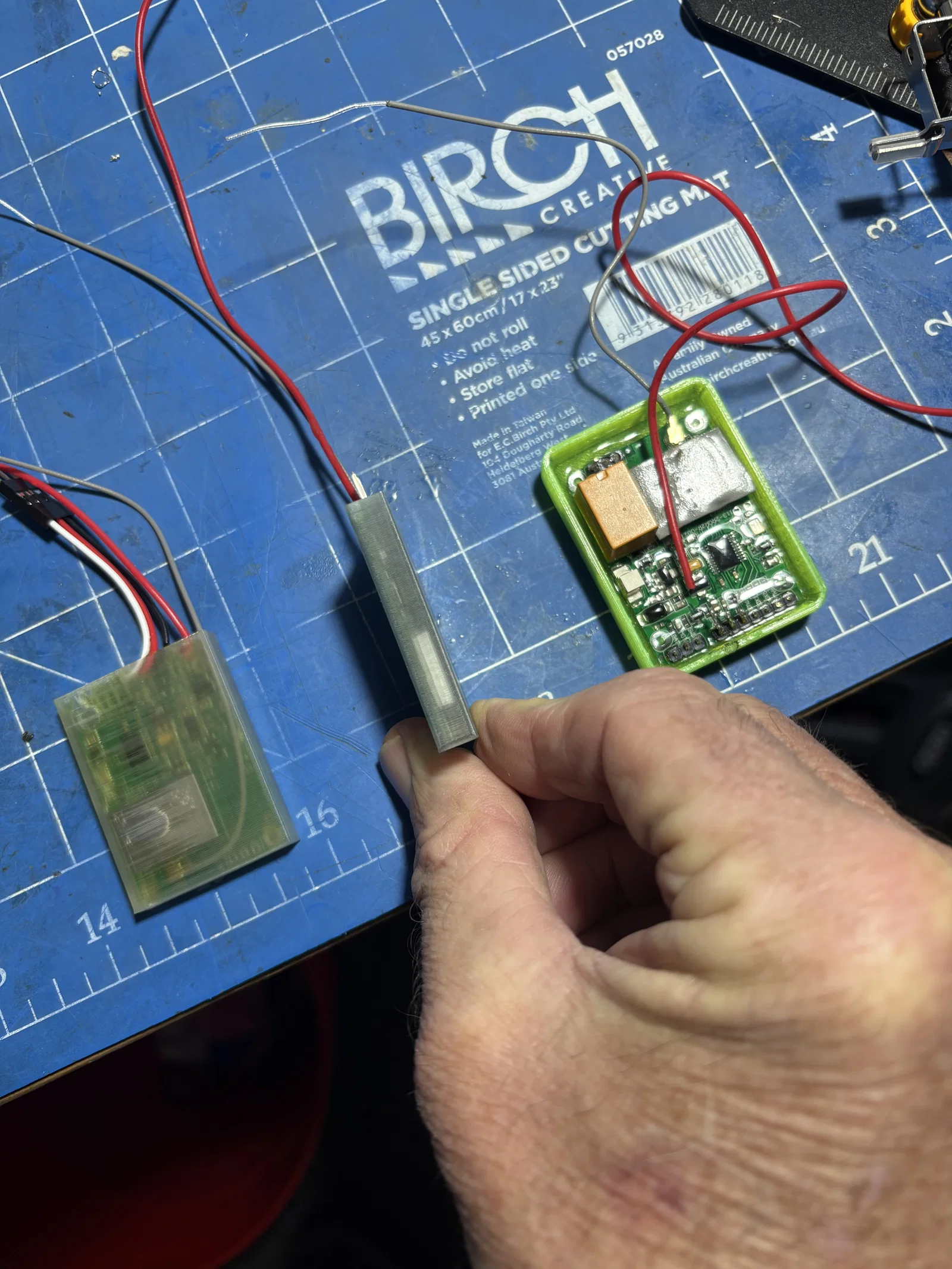

Bộ nhận tín hiệu (receiver) Maytech dành cho e-foil hoặc foil assist có bảng mạch PCB lộ hoàn toàn, thường được lắp bên trong hộp chống nước chứa pin và các linh kiện điện tử khác. Việc đổ keo epoxy vào một chiếc hộp in 3D sẽ giúp chống nước và bảo vệ cơ học cho mạch.
Chiếc hộp nhỏ gọn này sẽ vừa khít với bảng mạch PCB sau khi bạn tháo bỏ rơ-le màu cam và các đầu nối. Bạn chỉ cần hàn dây cáp trực tiếp vào, đặt vào hộp và đổ đầy keo epoxy.

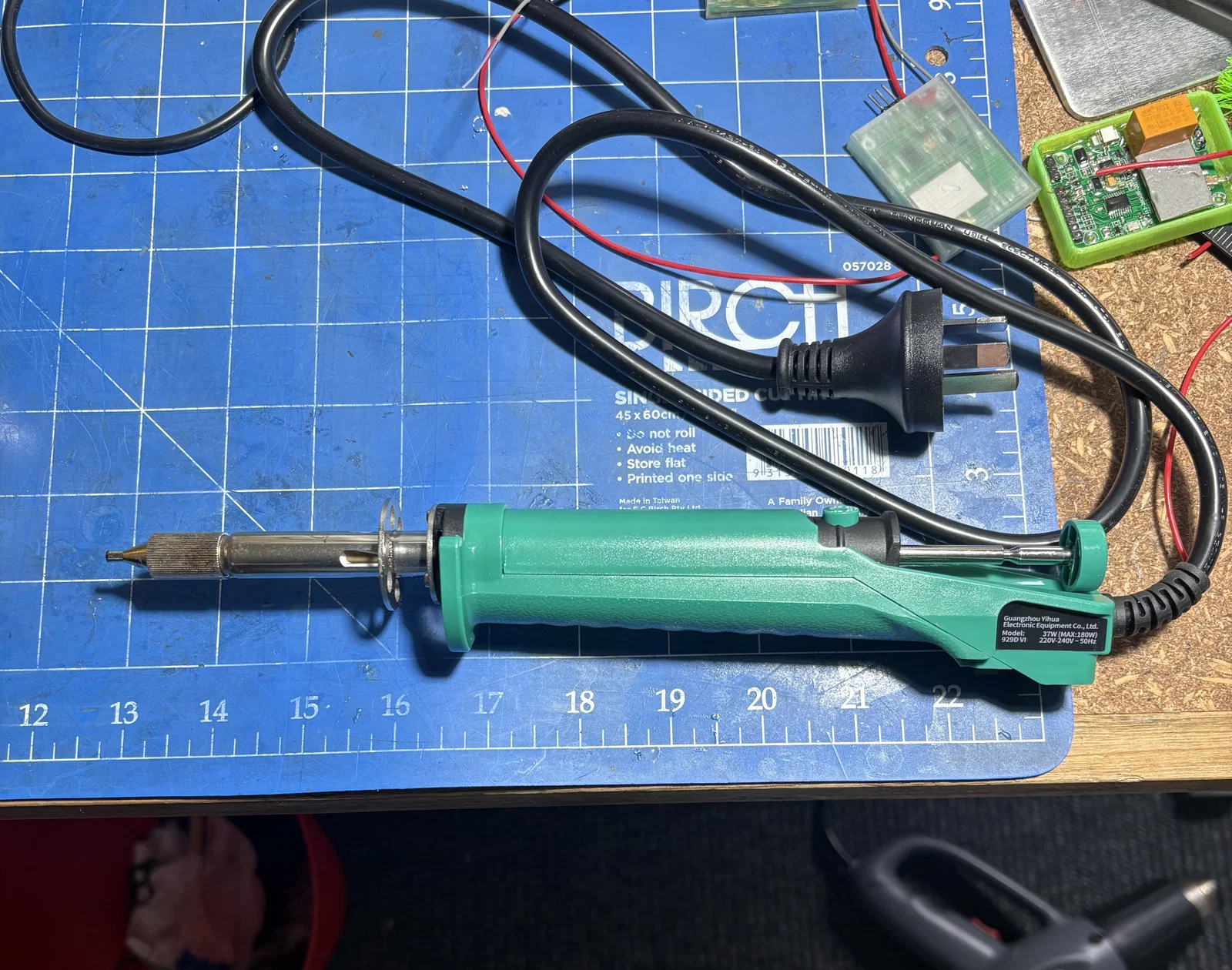

Sử dụng mỏ hàn có kèm dụng cụ hút thiếc để tháo rơ-le và các khối đầu nối sẽ giúp công việc của bạn trở nên nhẹ nhàng và dễ dàng hơn nhiều.

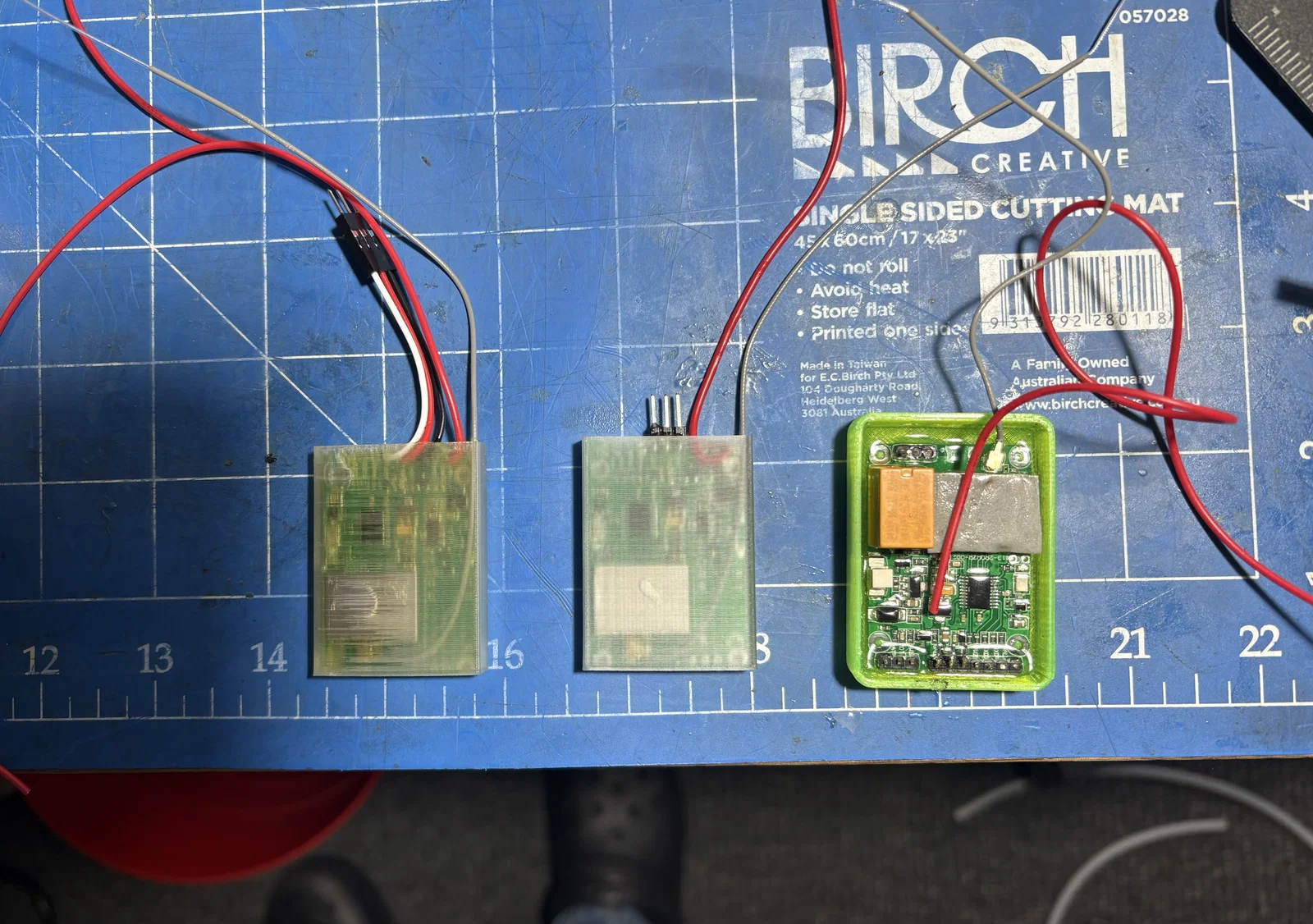

Có hai lựa chọn cho bạn: một là hàn dây cáp nối ra ngoài để cấp nguồn + - 5V, hoặc hai là hàn ngược lại đầu nối 3 chân đã tháo trước đó trực tiếp vào bảng mạch PCB; keo epoxy sẽ đảm nhận vai trò cố định cơ học cho phương án thứ hai này.
Được lấy cảm hứng từ thiết kế của Foiling Moose.
