Giá Đỡ Bóng Đá Dùng Cho Ném Biên

Tổng quan:

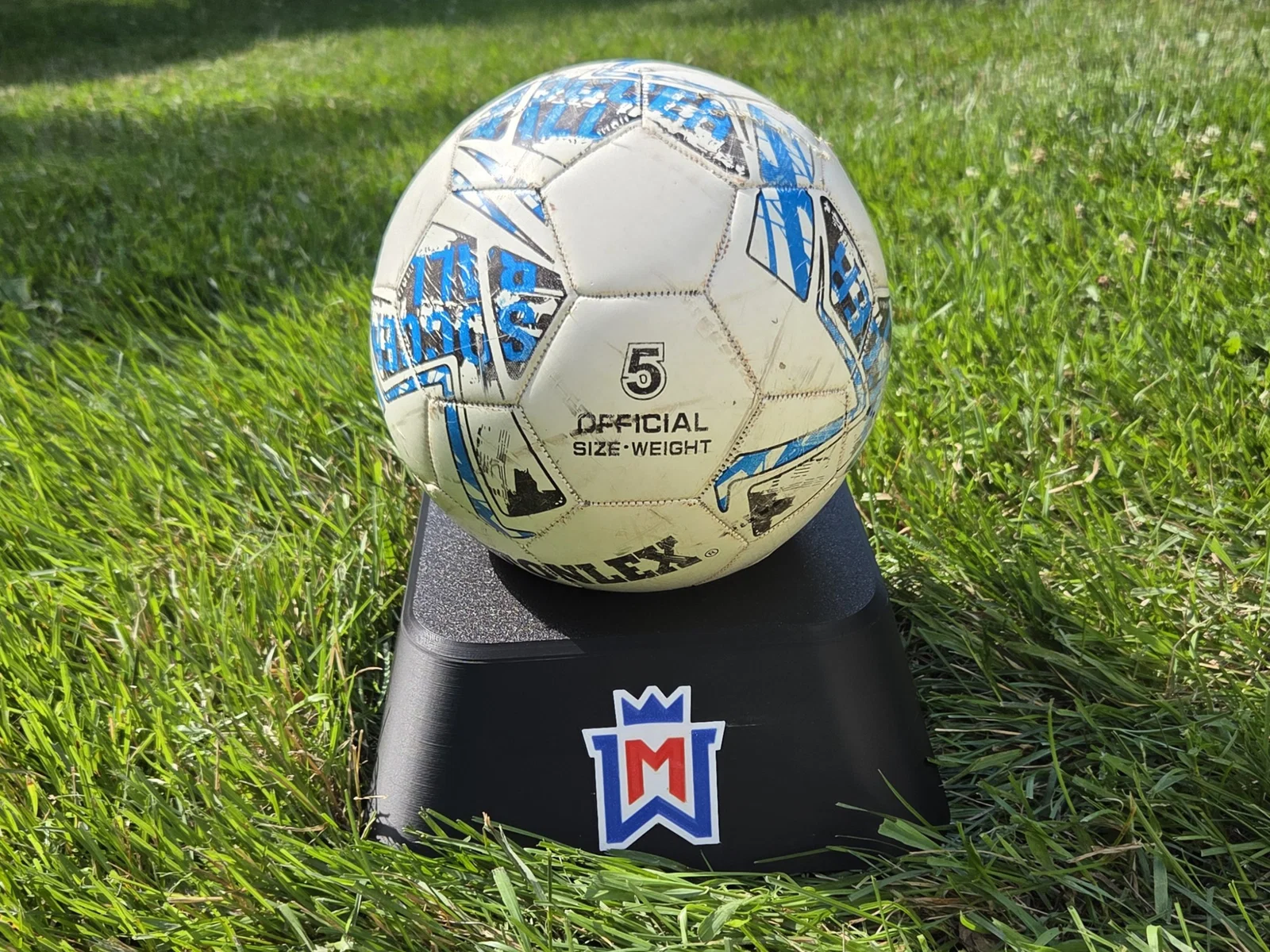

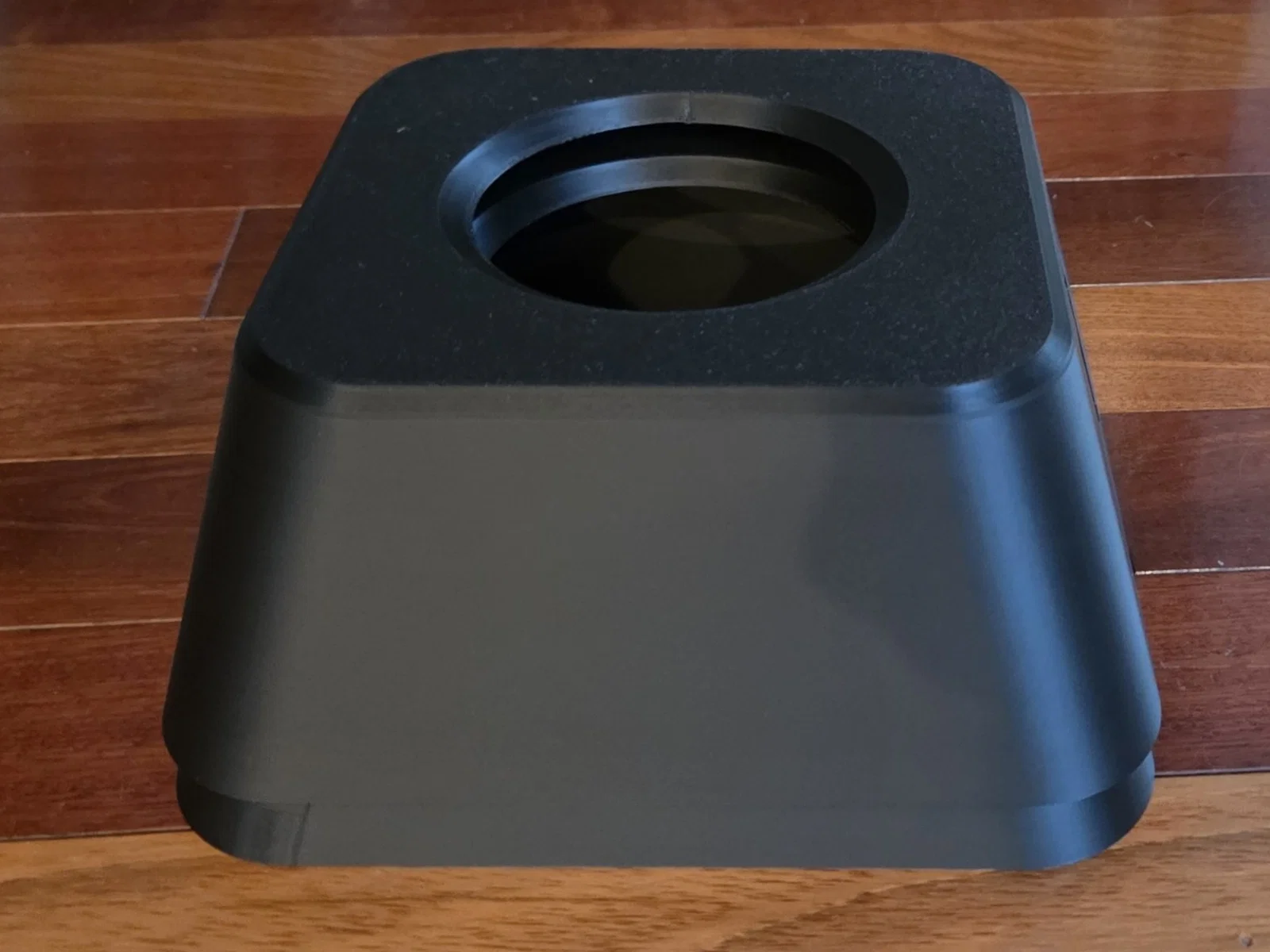

Chúng tôi nhận được yêu cầu làm vài cái giá đỡ này cho đội bóng đá của trường cấp ba. Mấy cái giá này thường thấy trong các kỳ World Cup, nhưng vì không tìm được chỗ nào bán nên con trai mình đã tự thiết kế mẫu này. Nó rất tiện để đặt dọc theo đường biên, giúp cầu thủ lấy bóng nhanh chóng cho các pha ném biên. Các bạn nhặt bóng có thể đi tìm bóng lạc và đặt lại vào giá, để sẵn sàng cho lần sử dụng tiếp theo. Giá đỡ này còn có thể chồng lên nhau để cất giữ nữa.

Con trai mình đã thiết kế phiên bản có logo của trường ở hai bên, nhưng mình cũng đã đính kèm file step của bản trắng (trơn) để các bạn tùy biến. File Fusion 360 cũng được đính kèm để tham khảo, dưới đây là tóm tắt quy trình mà bạn ấy đã làm để tạo logo trong Fusion 360:

1. Nhập file SVG của logo vào một bản phác thảo (sketch) trên mặt trước và căn chỉnh vị trí.

2. Đùn (Extrude) logo với độ sâu khoảng 1.25 mm nếu chỉ dùng một màu. Bạn ấy tạo một phần nền trắng đùn ra 3.8 mm, sau đó đùn các phần có màu vào sâu 1.25 mm trong đó.

3. Đùn mặt vừa tạo lõm vào ra ngoài bề mặt chính, nhưng nhớ chọn “New Body” ở mục join để tách thành một vật thể riêng.

4. Offset tất cả các mặt trên phần Stand (bên cái) thêm 0.1 mm, sau đó vát mép (chamfer) các cạnh dưới với giá trị bằng độ sâu đùn (ví dụ: 1.25 mm).

5. Tạo vát mép cho tất cả các cạnh trên phần bên đực với cùng giá trị đó, để nó khớp hoàn hảo vào trong hốc.

6. Sử dụng tính năng Mirror hoặc Pattern cho tất cả các chi tiết này sang các mặt khác nếu muốn.

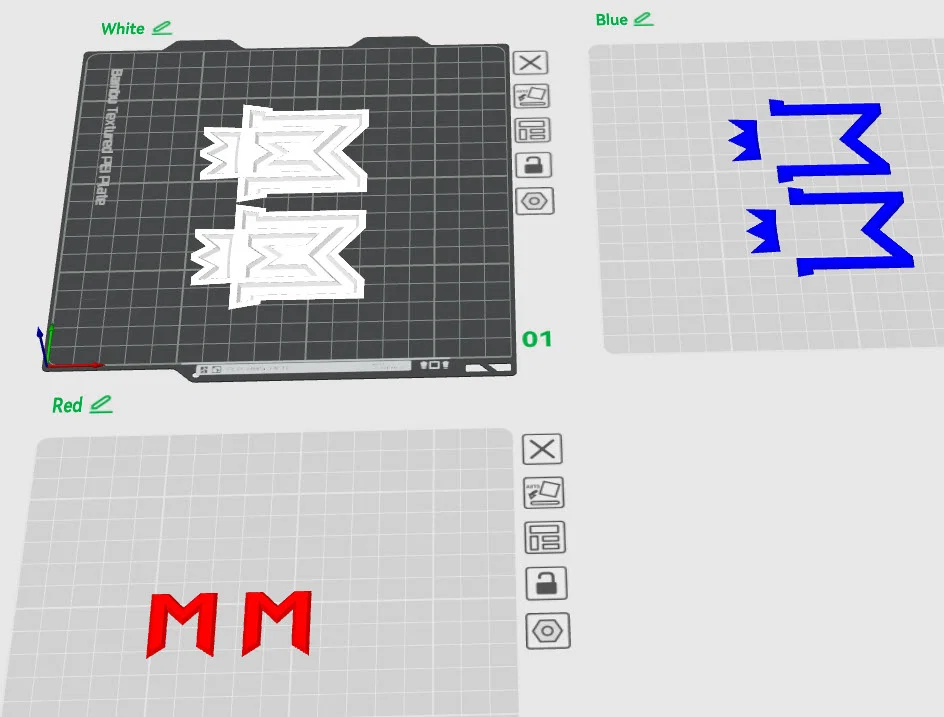

Để lắp ráp, bạn ấy dùng keo CA để dán các miếng logo vào vị trí. Hoặc bạn cứ bỏ qua các bước offset, vát mép và dán keo, rồi dùng máy in có hỗ trợ đổi đầu phun (tool changer) để in đa màu sắc cho đơn giản.

Có sẵn các phiên bản cho bóng size 3, 4 và 5.

In ấn:

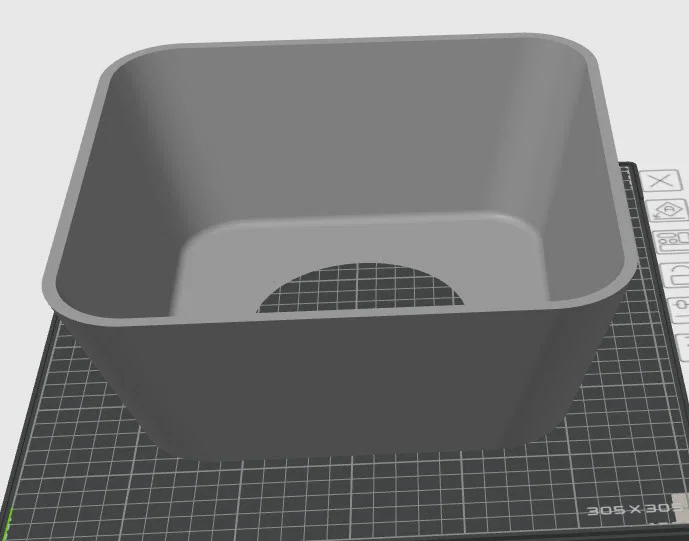

Mình khuyên nên in bằng nhựa ASA hoặc loại tương đương để dùng ngoài trời. Không cần hỗ trợ (support) nếu in đúng hướng như hình minh họa.
