Bản độ chuyển đổi trục Y sang ray trượt tròn cho Artillery Sidewinder X3 Plus

Bản độ chuyển đổi trục Y cho Artillery Sidewinder X3 Plus sang ray trượt tròn 10mm và bạc đạn LM10UU.

Máy in của mình khi xuất xưởng gặp lỗi thanh nhôm định hình cho con lăn V-wheel của bàn in bị lệch, khiến việc tinh chỉnh con lăn không thể nào chuẩn được. Mình làm bản độ này để khắc phục vấn đề đó. Hy vọng nó sẽ giúp ích cho những bạn nào đang gặp tình trạng tương tự.

Phần cứng cần thiết cho bản độ:

• 2× thanh trượt 10mm dài 500mm (mình dùng thép tôi cứng HRC 60)

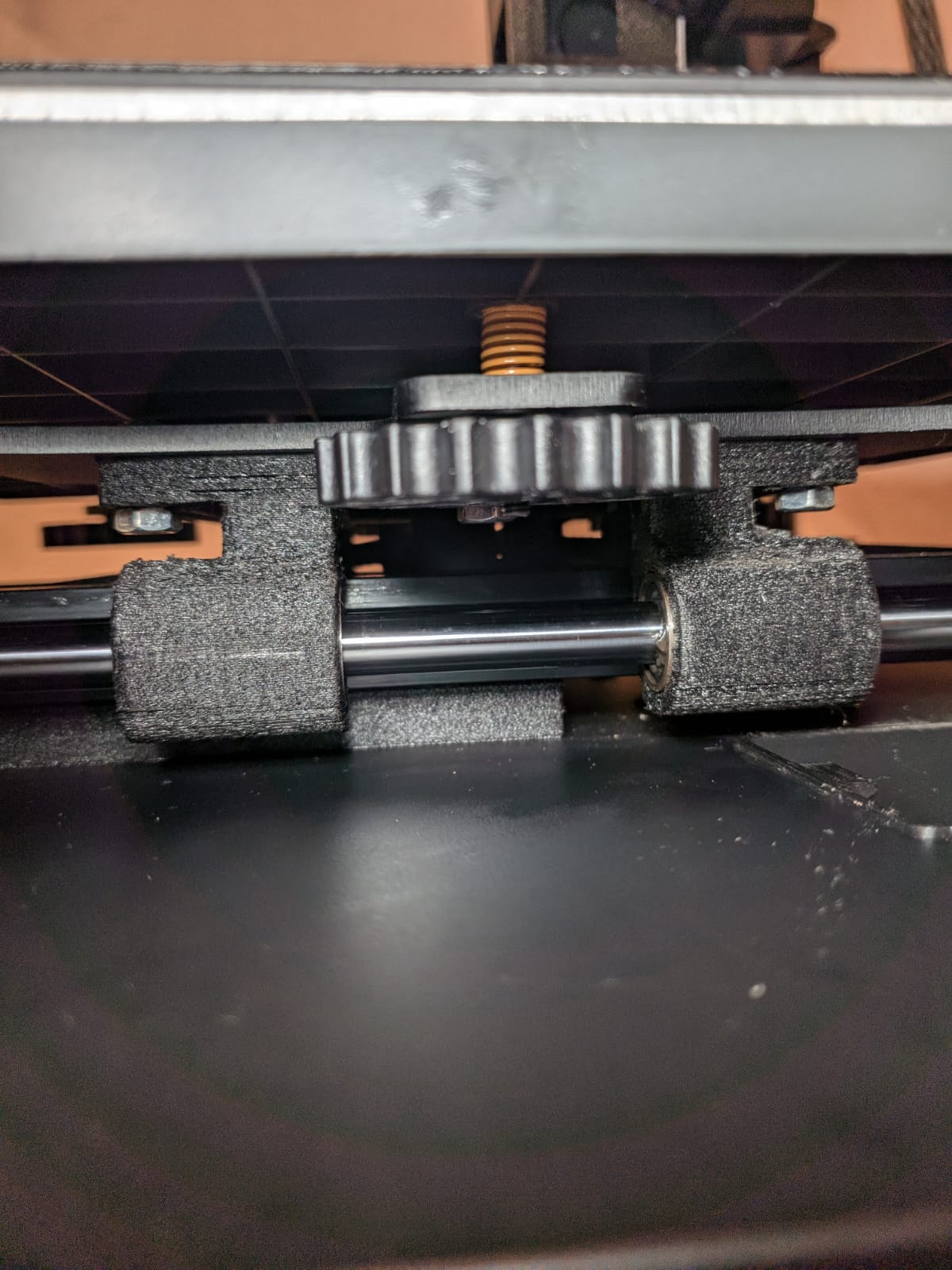

• 4× bạc đạn LM10UU
• 4× ốc đầu chìm M5×10mm (tối thiểu là 10mm) cho đế lắp phía trước và sau.
• 6× ốc ngắn M4 (hoặc đường kính nhỏ hơn) kèm đai ốc chống xoay hoặc keo khóa ren.
• 2× ốc cấy nhiệt (heat-set inserts) M3 và ốc M3 để cố định thanh trượt ở phía sau.

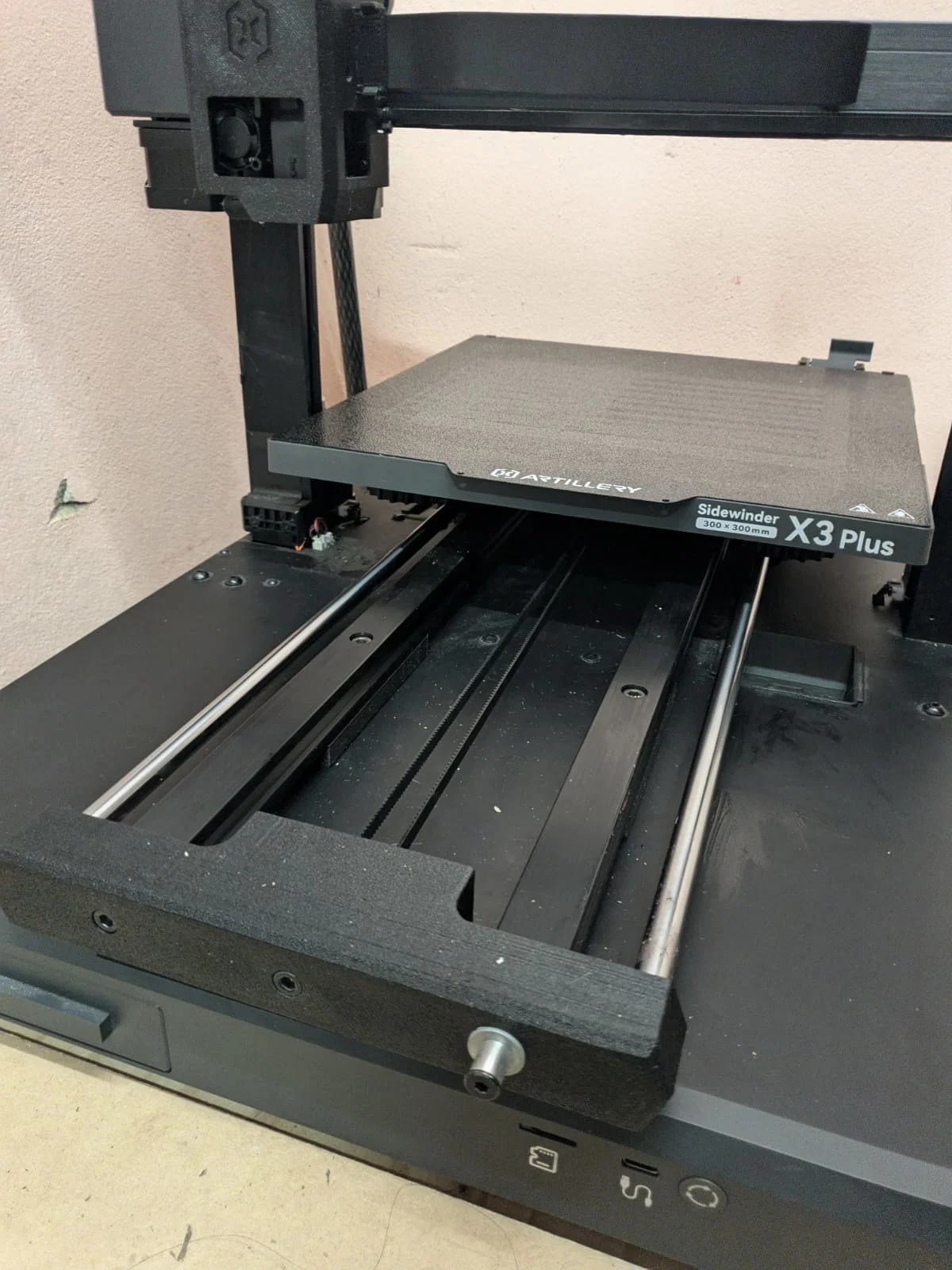

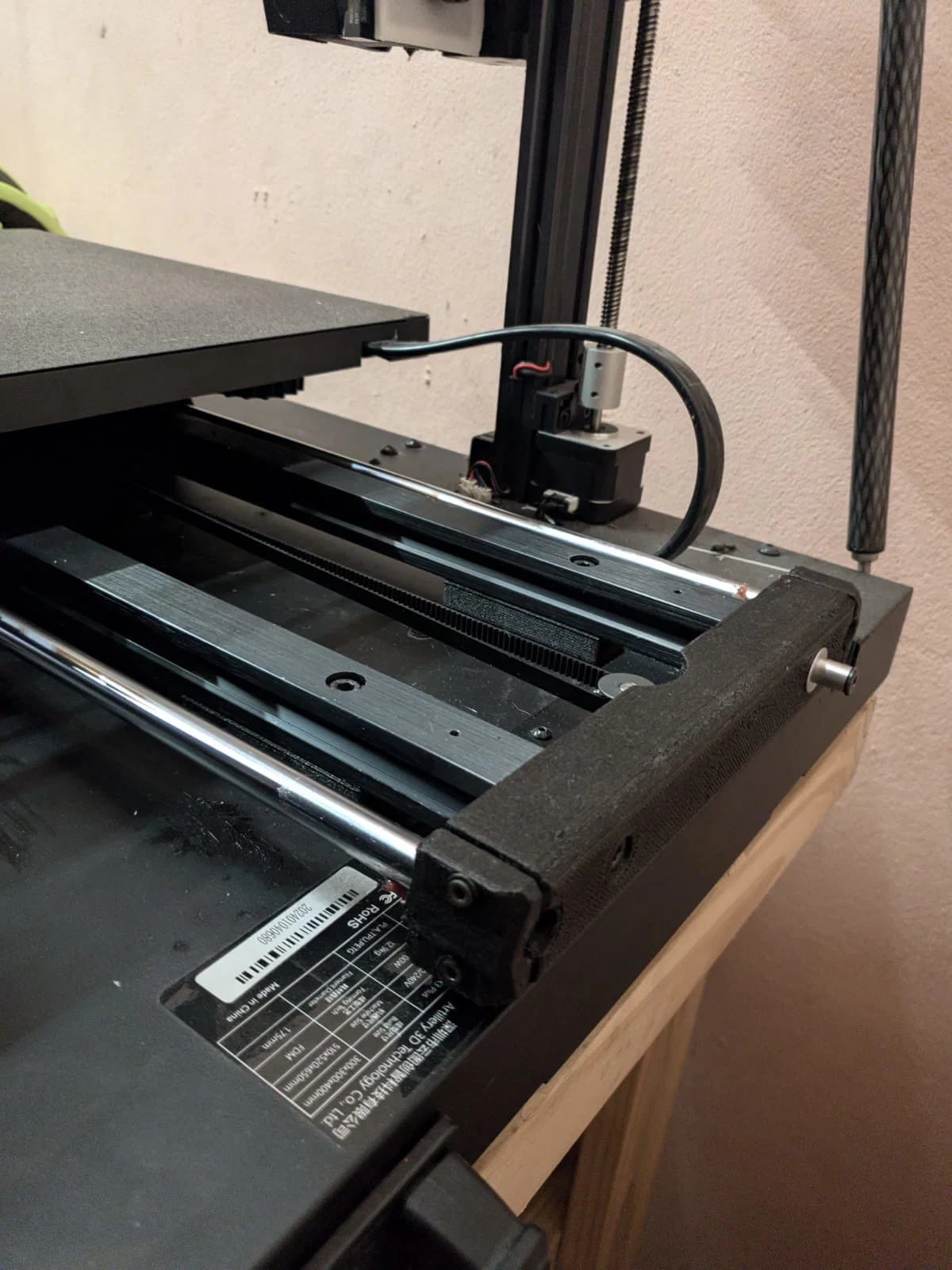

Bạn cần phải tạo ren M5 ở đầu các thanh nhôm 2020 phía sau. Các thanh trượt sẽ được ép chặt vào phần đế trước. Bạc đạn LM10UU cũng là dạng lắp ép—mình dùng kẹp để ép chúng vào vị trí.

Đây vẫn là phiên bản đầu, mặc dù mình đã chạy thử bản prototype trước đó hơn 40 giờ in mà không gặp vấn đề gì cả.

Mình in các linh kiện bằng nhựa PETG-GF với 5 đường biên (perimeters) và độ lấp đầy (infill) từ 50-75%. Chúng đã hoạt động ổn định hơn 40 giờ in PLA và PETG thông thường, cũng như hơn 24 giờ sấy nhựa ở 75°C mà không bị cong vênh hay hỏng hóc. File X3RodsBedV4 cần hỗ trợ (supports) ở phần vỏ bạc đạn LM10UU, và X3RodsBackSides có lẽ sẽ cần thêm phần đế (brim).

Thiết kế này vẫn chưa phải là bản hoàn thiện. Những cải tiến dự kiến bao gồm thiết kế lại phần ngàm lắp dây đai để thẳng hàng hơn với puli phía trước, đồng thời rút ngắn phần đỡ bạc đạn để giảm nhu cầu dùng support khi in và giúp việc tháo lắp ốc thuận tiện hơn. Nhưng vì nó đã giải quyết được vấn đề của mình nên mình cứ để vậy thôi, trừ khi có bạn nào yêu cầu thêm. Mình có đính kèm các file .f3d nếu bạn muốn tùy chỉnh.
