Hướng dẫn dán băng dính trên trục lăn Polaroid Spectra và linh kiện phụ

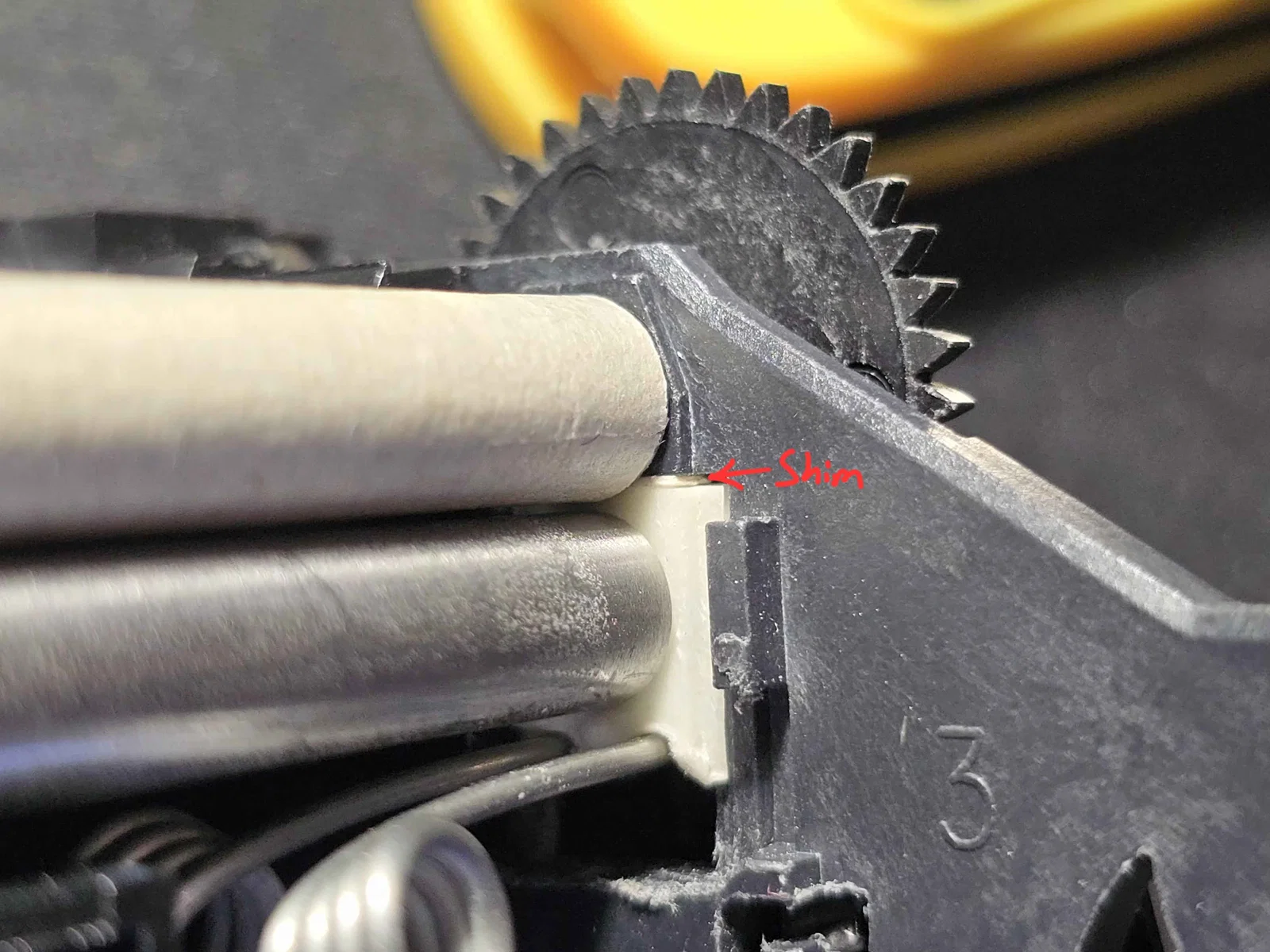

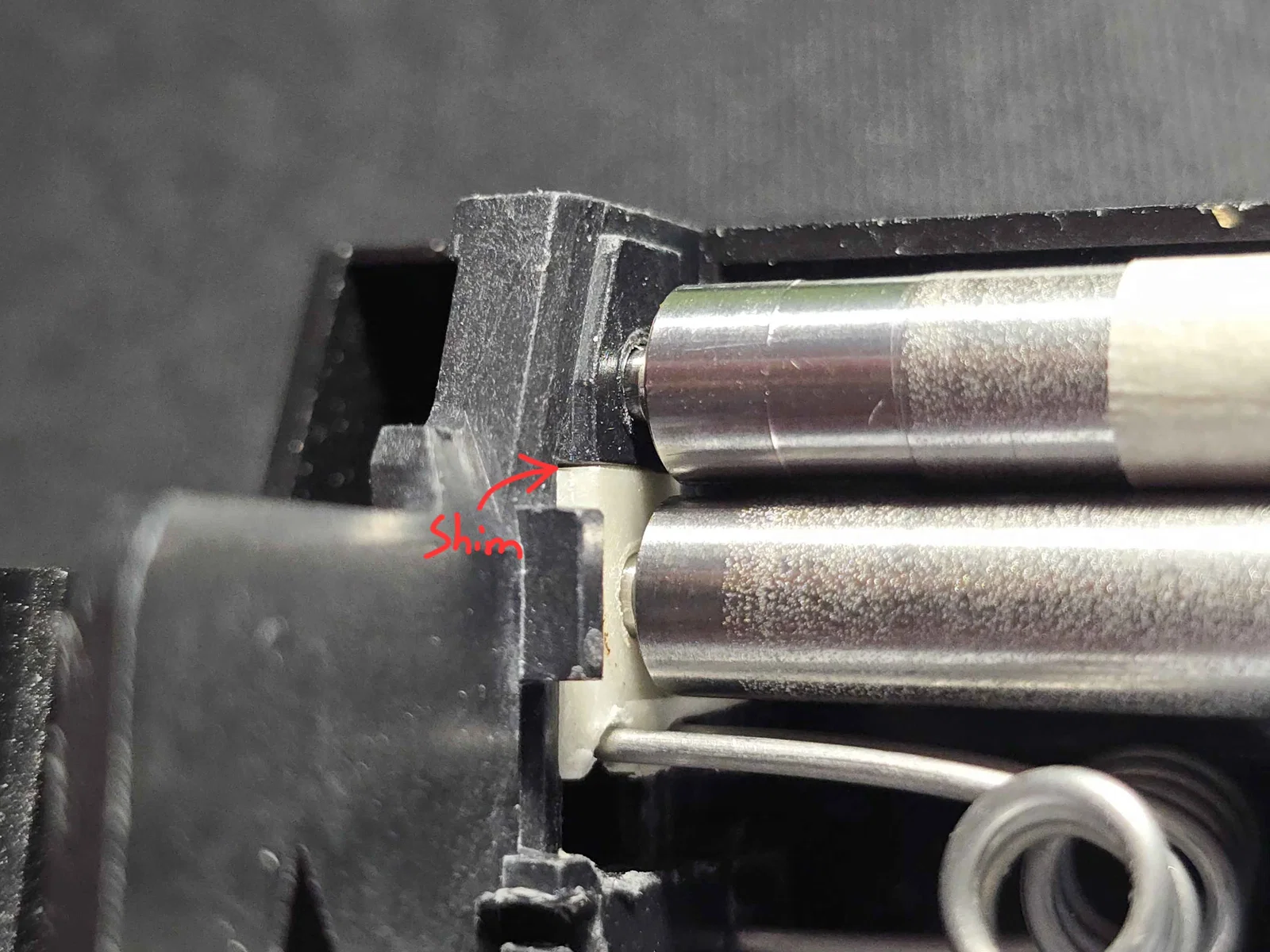

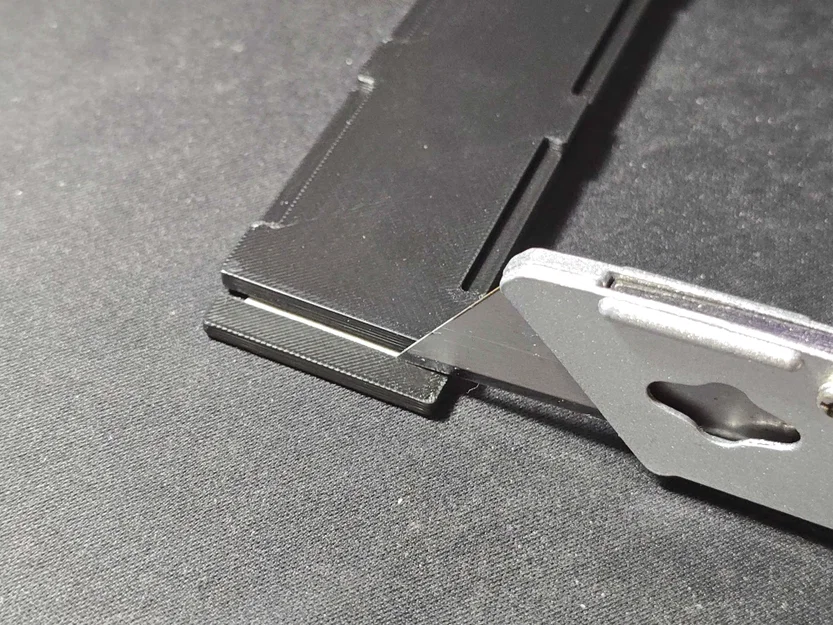

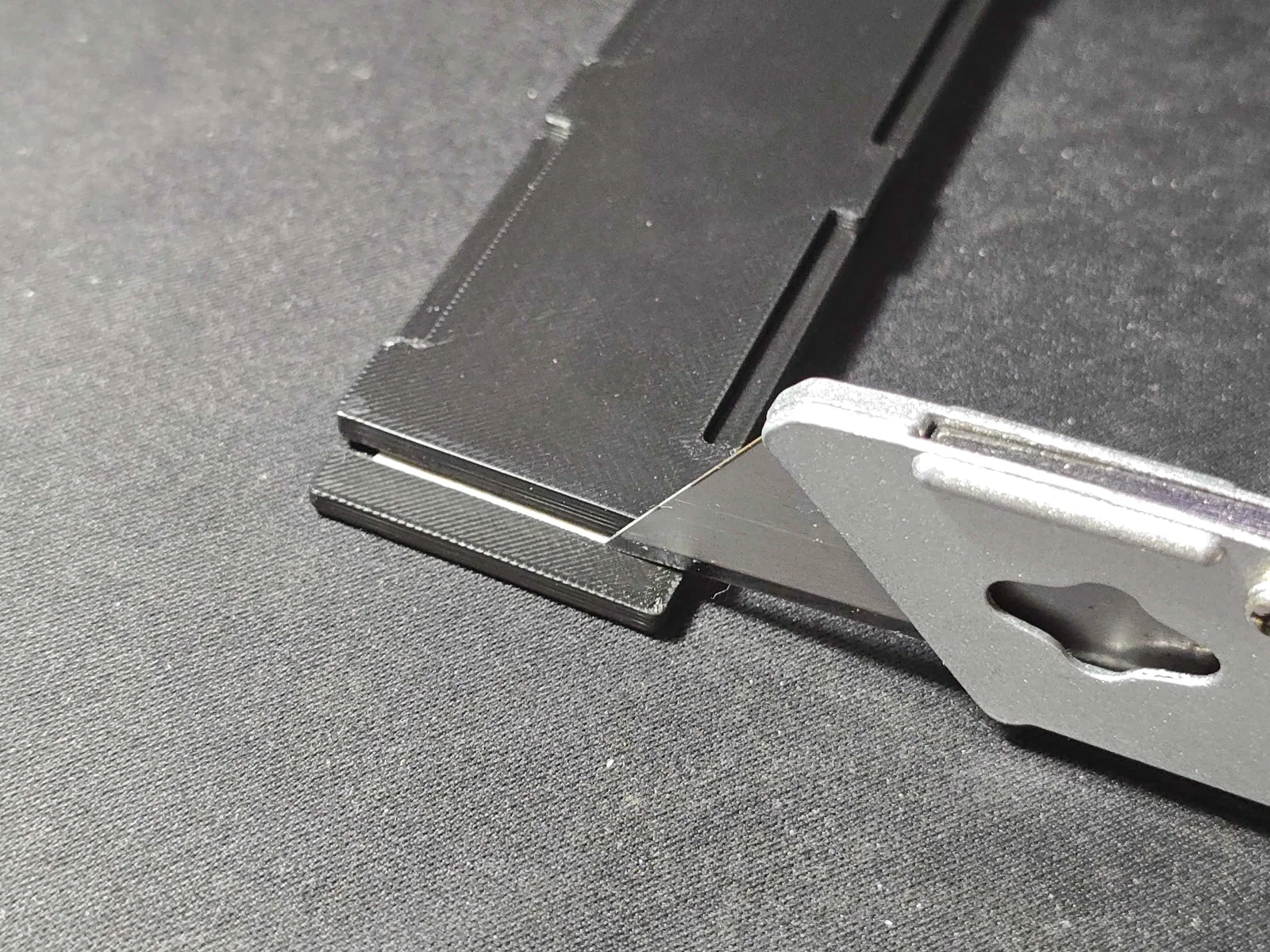

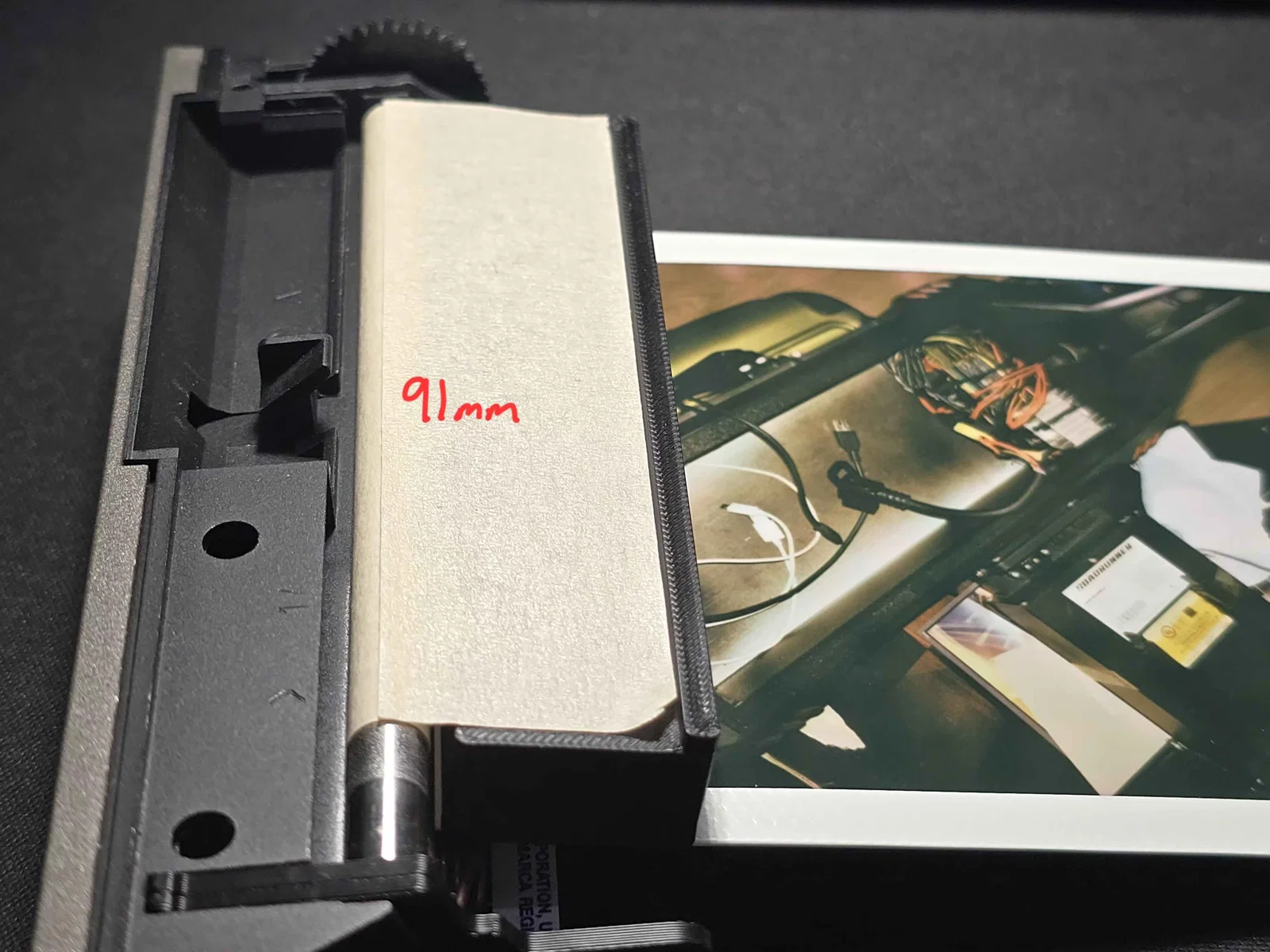

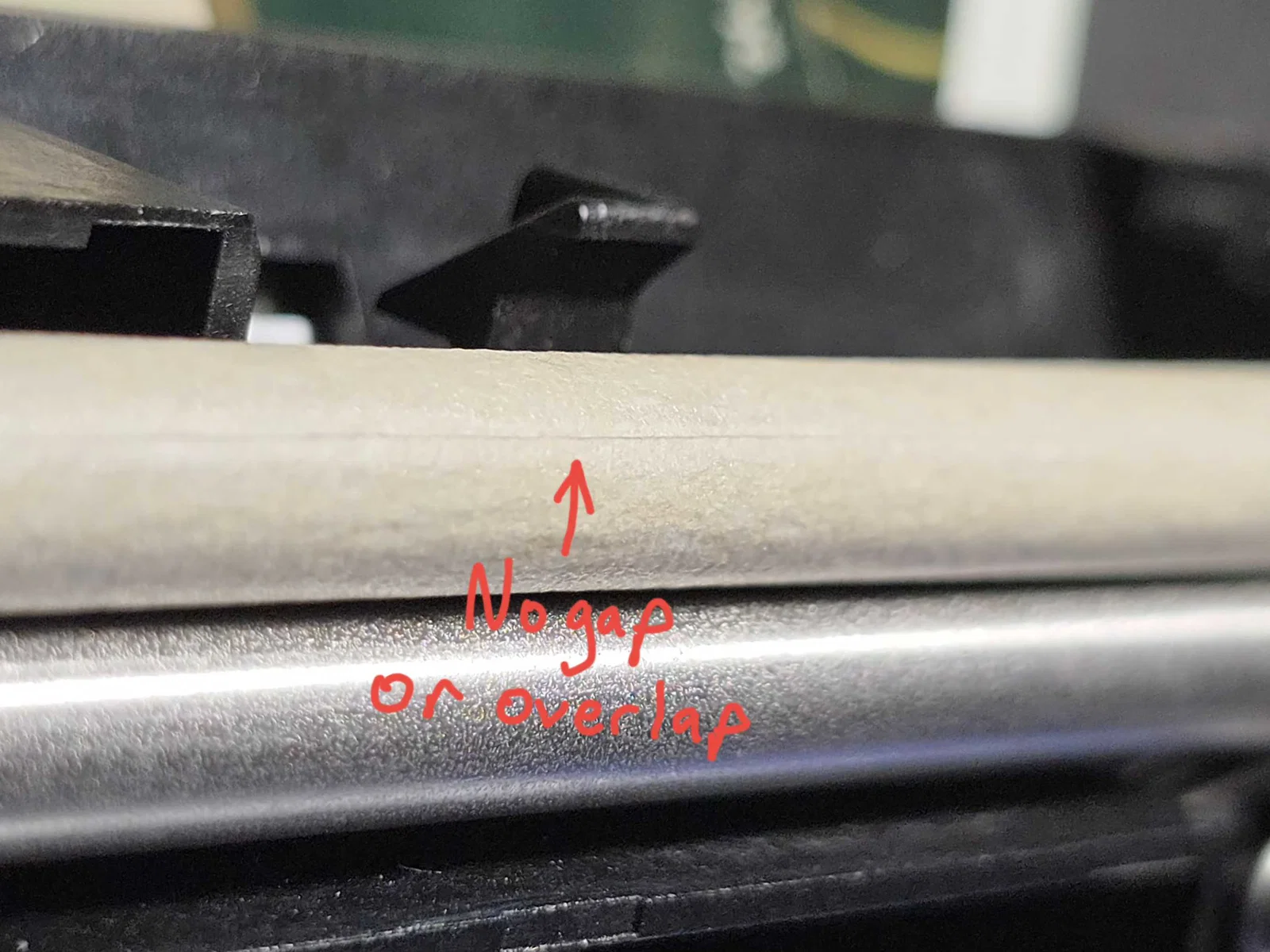

Đây là kho lưu trữ các bản thiết kế thử nghiệm cho máy ảnh Polaroid Spectra của mình. Bạn sẽ tìm thấy các file chính cho hướng dẫn cắt băng dính (sử dụng lưỡi dao lam sắc) cùng với thư mục chứa các linh kiện Spectra phụ mà mình đã thiết kế. Mình dùng băng dính giấy Scotch mẫu #2050 vì nó khá phổ biến tại Mỹ, nhưng theo mình thì loại băng dính nào có độ bám tốt, dày khoảng 0.1mm, rộng tầm 24mm (đủ phủ kín trục lăn), cứng cáp và không bị nén cũng đều dùng được. Bạn dán 1 lớp lên trục lăn trên cùng và dùng 2 miếng băng dính làm miếng đệm (shim) ở các khối trục lăn bên trái và phải để nới rộng khe hở ra một chút. Sau đó, bạn có thể điều chỉnh số lượng miếng đệm tùy theo máy ảnh và kết quả lên hình của bạn. Để có được "nửa miếng đệm", bạn có thể cắt đôi chúng ra, điều này giúp khe hở hẹp lại một chút do áp lực lên miếng đệm tăng lên. Máy của mình cần 3 miếng đệm bên trái (phía bánh răng) và 2 miếng bên phải. Khi dán băng dính lên trục lăn, phải đảm bảo thật phẳng vì chỉ cần một khuyết điểm nhỏ cũng sẽ lộ ra, và bạn phải quấn băng dính vòng quanh rồi cắt tỉa cẩn thận để mép băng dính khít hoàn hảo, không có kẽ hở. Bạn sẽ cần xem qua tài liệu hướng dẫn kỹ thuật (service manual) để tháo trục lăn (hãy cực kỳ cẩn thận để không làm gãy các chi tiết nhựa) khi lắp miếng đệm, trừ khi bạn có đôi tay cực khỏe. Mình khuyên dùng nhíp đầu nhọn. Nếu ai tìm được loại băng dính thay thế nào tốt và ổn định hơn về kích thước cũng như chất liệu trong tương lai thì hãy bình luận bên dưới nhé! Băng dính điện thì quá co giãn, còn băng dính Kapton tuy cứng nhưng lại trơn. Băng dính trong cũng tương tự như Kapton.

Máy in của bạn cần được cân chỉnh thật chuẩn vì các linh kiện này yêu cầu dung sai rất khắt khe!

Video cũ về cách nhét hộp phim 600 và i-Type vào Spectra, hiện chưa có hướng dẫn dán băng dính:

Ngoài ra, mình thấy trong video của một số người khác, máy của họ có thể lên hình 99% mà không cần sửa đổi gì, thật đáng ngạc nhiên. Mình không biết là do họ dùng cái adapter in 3D phổ biến nào đó (có thể nó căn chỉnh phim tốt hơn chăng?) hay do trục lăn của họ khác với hàng xuất xưởng (có thể chúng đã cứng hơn sau thời gian dài?). Nếu bạn sở hữu những chiếc máy ảnh "kỳ diệu" này, bạn có thể thử kiểm tra xem liệu đó là do adapter in 3D hay do trục lăn không? (Thử nghiệm A/B giữa việc dùng adapter in 3D và nhét trực tiếp hộp phim 600, hoặc nếu bạn có một máy Spectra khác, hãy thử đổi cửa nạp phim xem sao). Bạn có thể bình luận hoặc liên hệ mình không?

Dự án này vẫn đang trong quá trình thực hiện, mình sẽ làm bài hướng dẫn và video tử tế khi có thời gian. Mình đã bỏ ra rất nhiều công sức, phim và tiền bạc cho nó. Thật đáng thất vọng với hãng Polaroid hiện đại vì đã bỏ rơi Spectra để chạy theo dòng Go. Chỉ cần họ dùng pin tốt hơn thôi là đã giải quyết được phần lớn phàn nàn rồi.

Một chi tiết quan trọng về hệ thống dàn trải hóa chất cho những ai muốn hồi sinh Spectra: độ dày của hóa chất được quyết định bởi các lớp trong phim, cụ thể là phần mép đóng vai trò như đường ray, chứ không hẳn là do khe hở trục lăn. Nhiệm vụ của trục lăn là phải thật cứng để không bị cong khi xử lý phim, nhưng với phim 600 bên trong trục lăn Spectra, phim nhỏ hơn khiến áp lực tập trung vào giữa và làm cong trục lăn đủ để việc dàn trải hoàn hảo trở nên bất khả thi.

Mục tiêu cuối cùng của mình là chế tạo lại các khối trục lăn và đặt làm trục lăn tùy chỉnh, nhưng khó khăn là tìm dịch vụ giá hợp lý cho bánh răng tùy chỉnh (MISUMI là nơi tốt cho các linh kiện như thanh truyền và vòng bi) và vấn đề gắn bánh răng vào trục lăn. Việc này chắc sẽ mất vài năm vì mình còn rất bận, trừ khi có ai đó giúp mình hiện thực hóa. Mình đang nghĩ đến dịch vụ CNC và in 3D của JLCCNC hoặc PCBWay nếu dư dả, vì máy in của mình không phù hợp cho các linh kiện siêu chính xác hoặc nhựa kỹ thuật cao cấp. Mình sẽ cập nhật những gì mình có trên các diễn đàn công cộng như Polaroid Reddit.
