V-ION (TZ-2.0) - Tối ưu hóa không cần ốc nhiệt

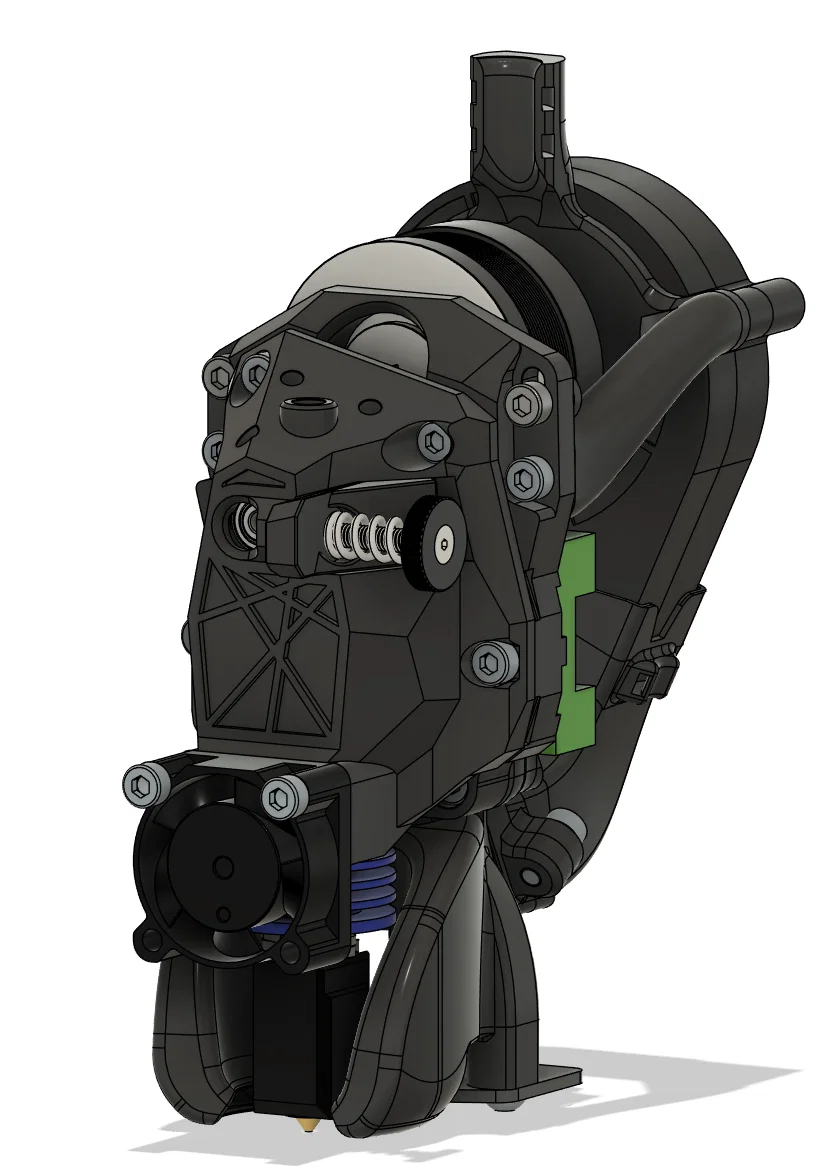

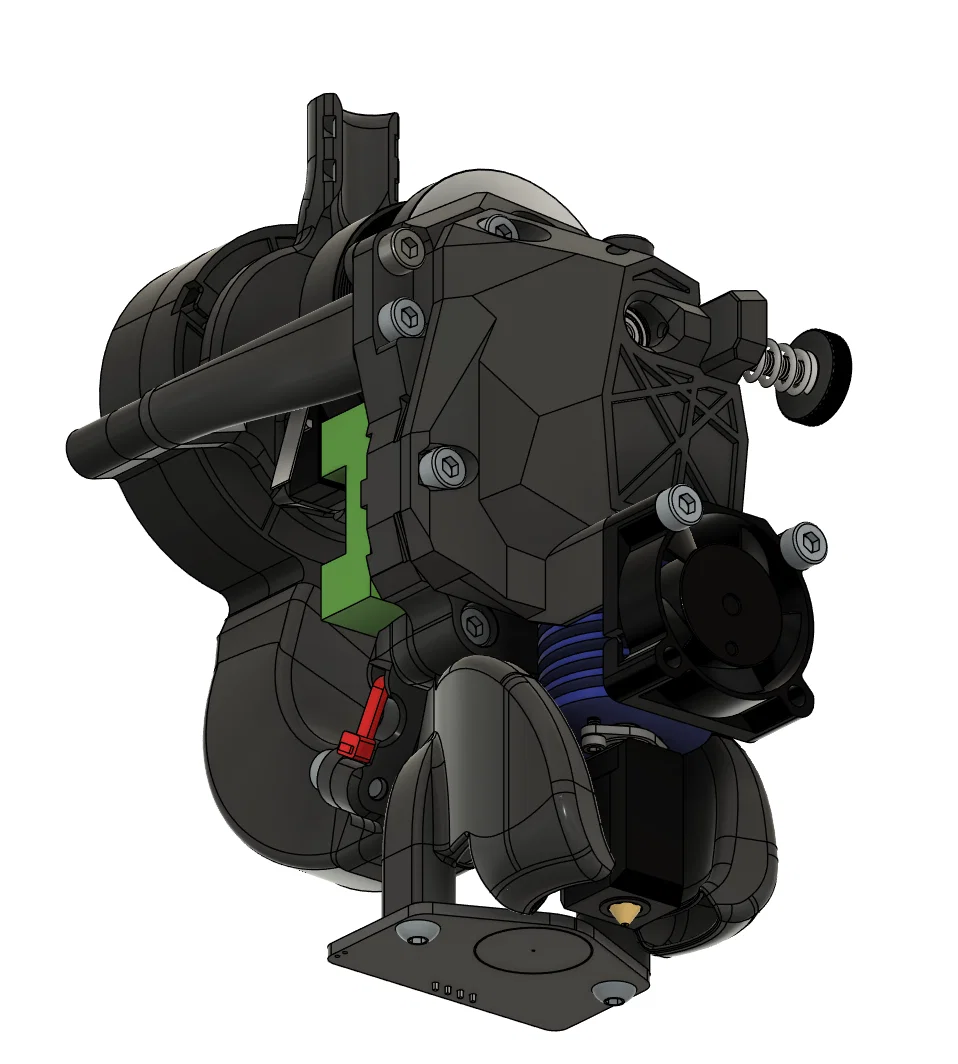

Mô hình V-ION (TZ-2.0) đã được cải tiến: loại bỏ hoàn toàn heat inserts, tương thích với nozzle zin, sử dụng quạt 2510 và thay đổi vít bắt để dễ lắp ráp hơn. Thiết kế này hướng đến sự đơn giản, tiện dụng cho người dùng.
49
Lượt Xem
3
Lượt Thích
4
Lượt Tải
Cập Nhật Jul 18, 2026
Mô tả
Mình đã lấy cảm hứng từ phiên bản của Nefroh_3322102 và tự thiết kế lại một phiên bản với một vài thay đổi theo ý muốn của mình.

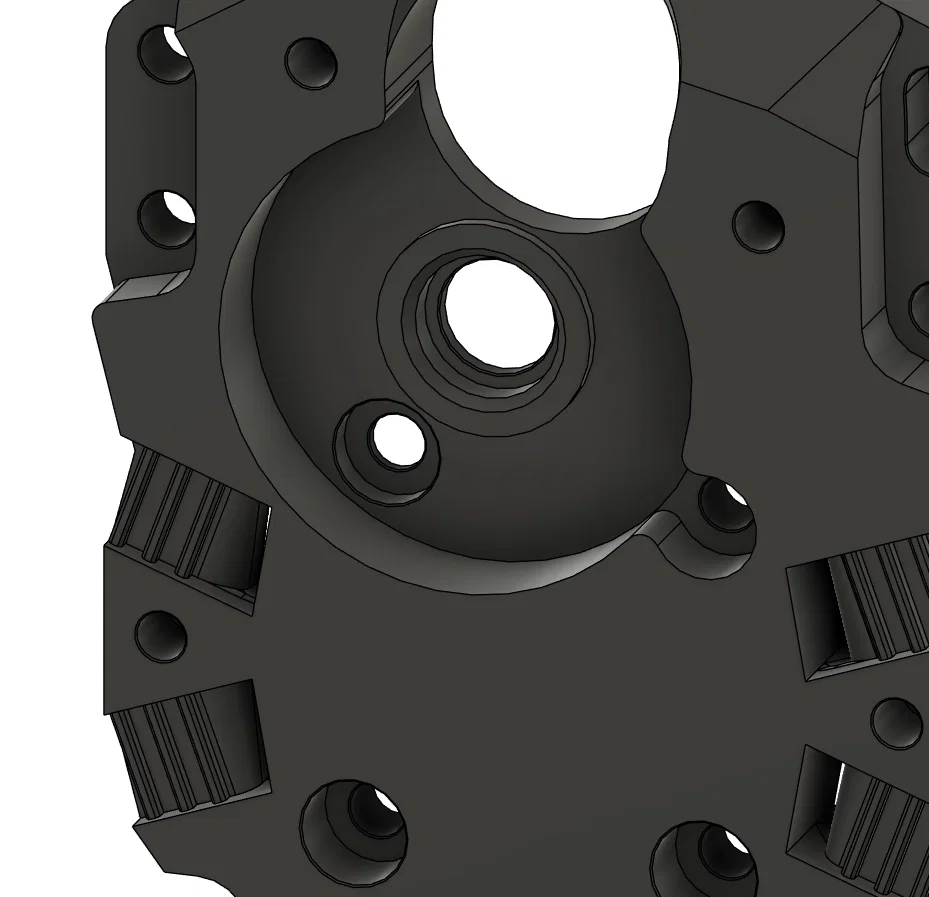

- Loại bỏ hoàn toàn các lỗ bắt ốc nhiệt (heat inserts).

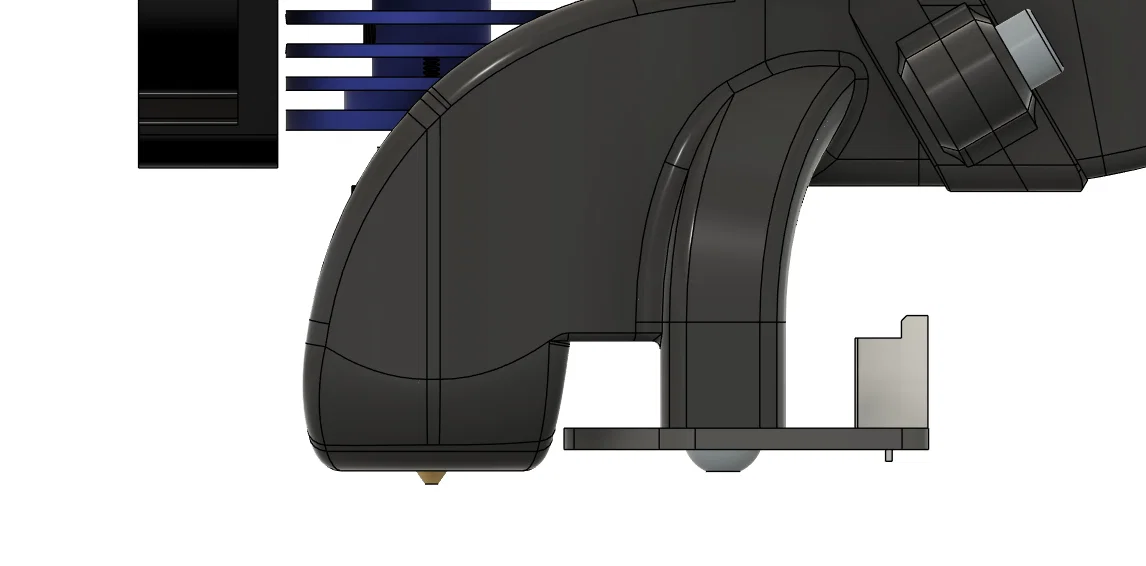

- Tương thích tốt với đầu phun (nozzle) zin của TZ 2.0, vì phiên bản gốc yêu cầu nozzle v6 và vị trí không khớp với hotend ban đầu.
- Thay thế quạt 3010 gốc bằng quạt 2510 vì mình thích dùng loại này hơn.
- Thay đổi vít M3 âm đầu (countersunk) thành vít đầu dù (button head) để tận dụng mấy con ốc sẵn có ở nhà (dùng loại 4mm nhé).
- Vát mép một vài lỗ ốc ở một số vị trí.
- Bỏ khớp nối PTFE vì mình thấy cắm trực tiếp ống PTFE vào trên đầu giống như Stealth Burner là ổn rồi.
Trong tương lai mình dự định sẽ hỗ trợ thêm các loại hotend khác, thêm bộ cắt nhựa và cả phiên bản thay đầu in (tool changer) giống như cách hoạt động của INDX (cái này còn hơi xa vời nhưng mình sẽ cập nhật tiến độ trên Discord RH3D khi bắt đầu thực hiện).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
