Giá đỡ mô hình Lego V-19 Torrent

Mình đã tham khảo một vài file thiết kế từ StawiamKlocki.pl. Mình đã chỉnh sửa lại phần đế cho rộng hơn để đủ sức đỡ hai cánh tay cần thiết khi giữ mô hình V-19 Torrent. Thiết kế này không có chỗ để minifig hay bảng tên vì mình muốn hướng tới phong cách trưng bày tối giản.

Phần giá đỡ này dùng ốc vít giống như bản gốc. Mình sử dụng 4 con vít #6 x 5/8 để gắn cánh tay vào đế và 2 con vít #4 x ½ để gắn các khớp nối vào cánh tay.

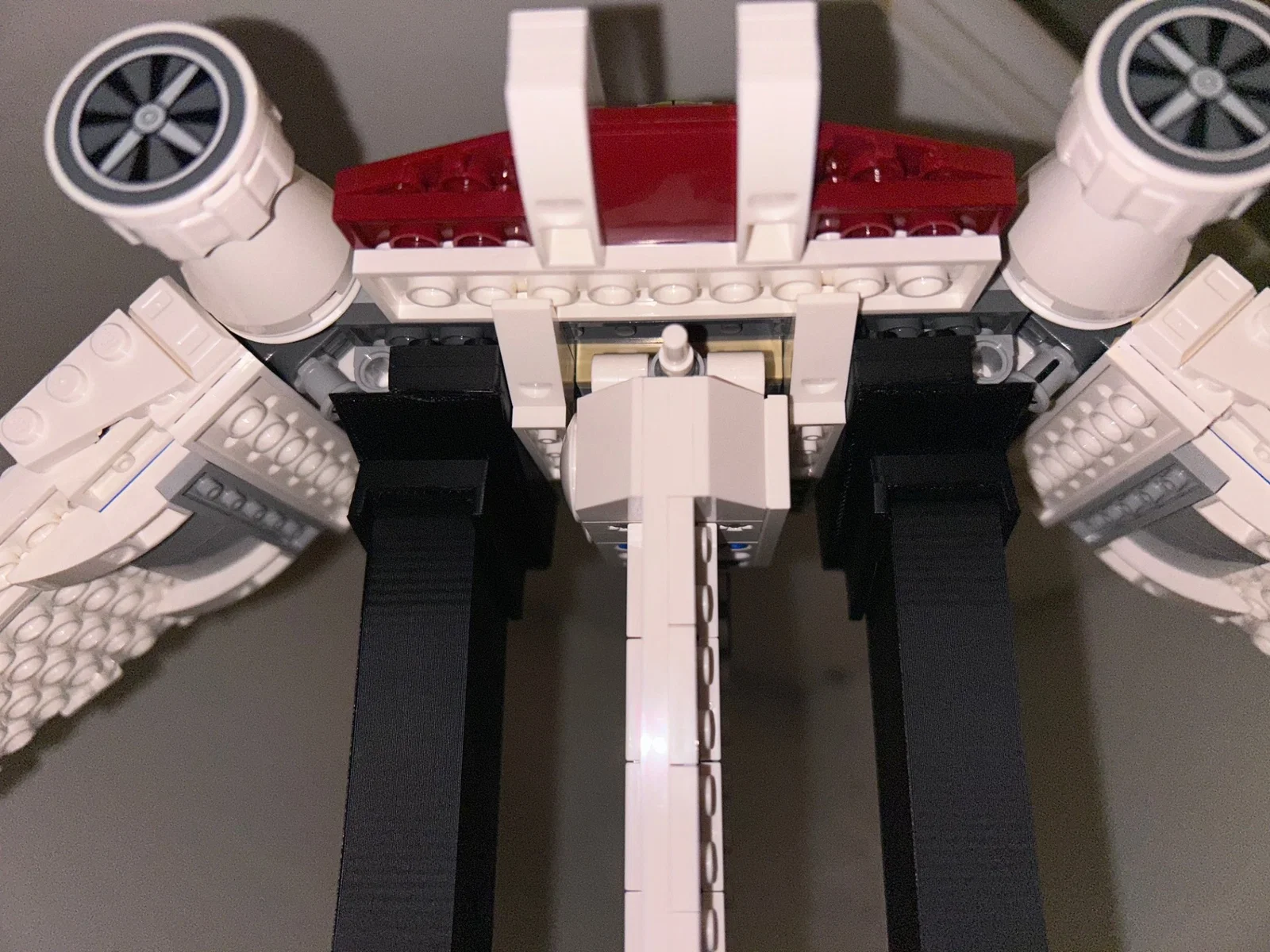

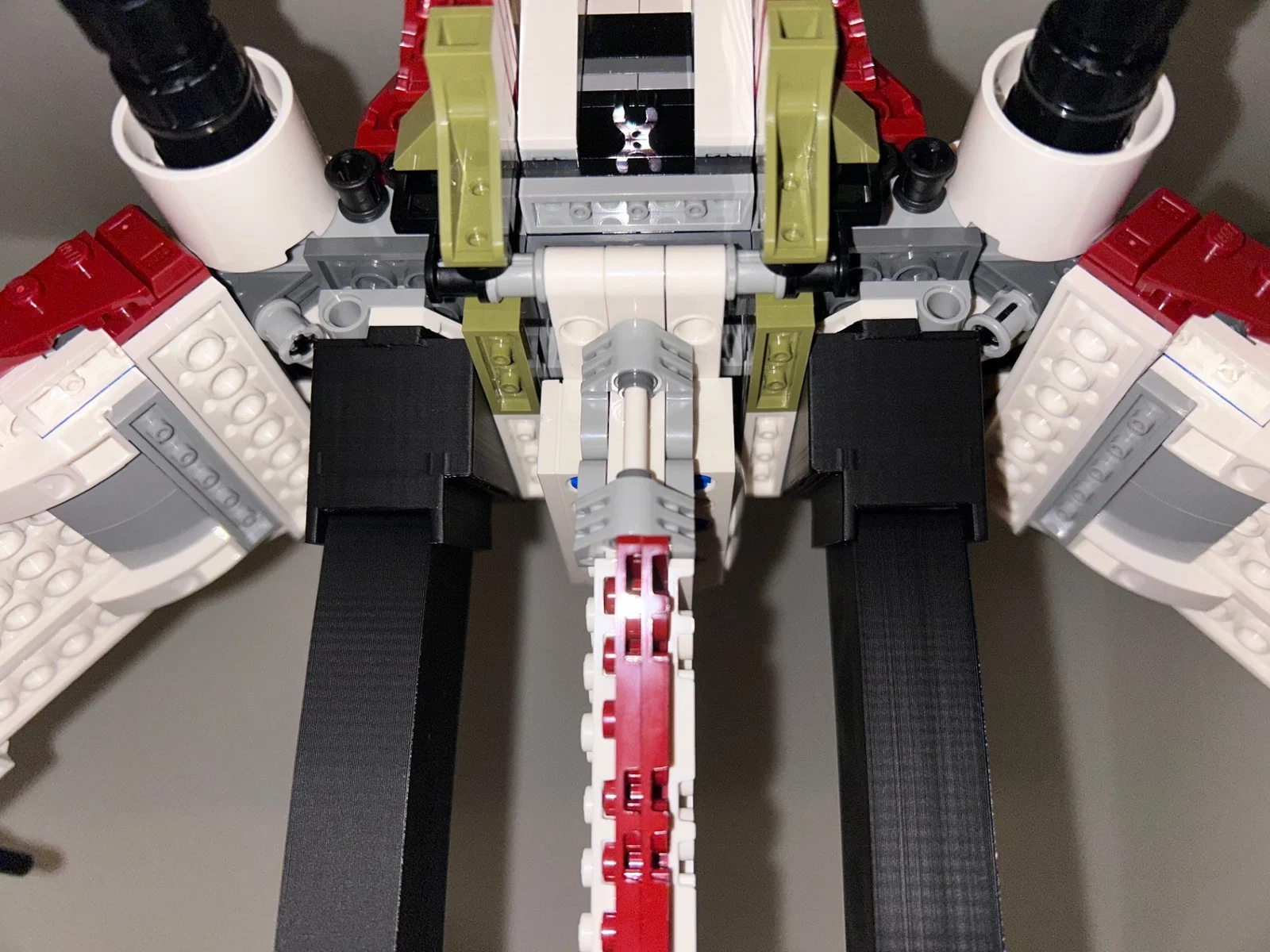

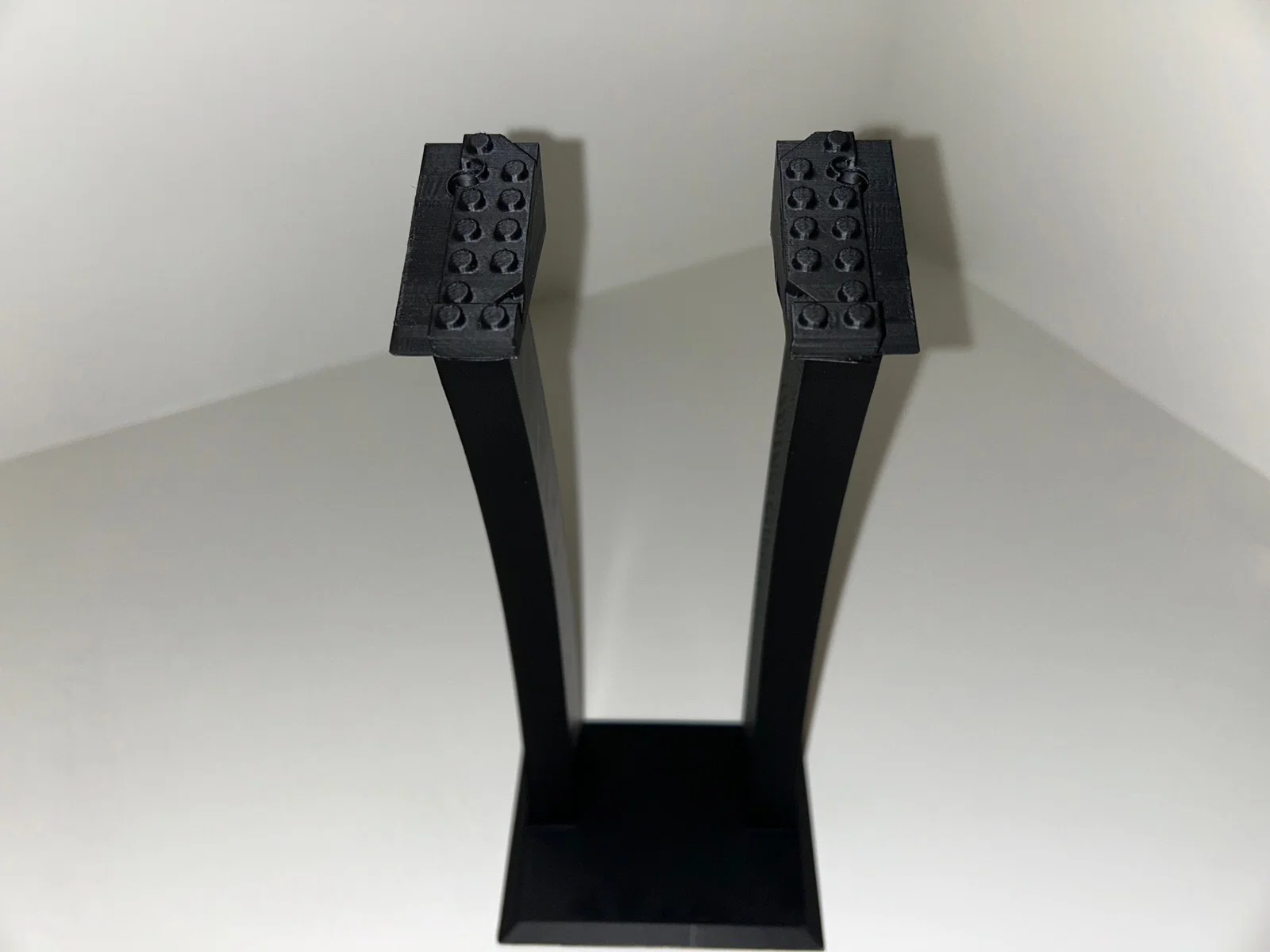

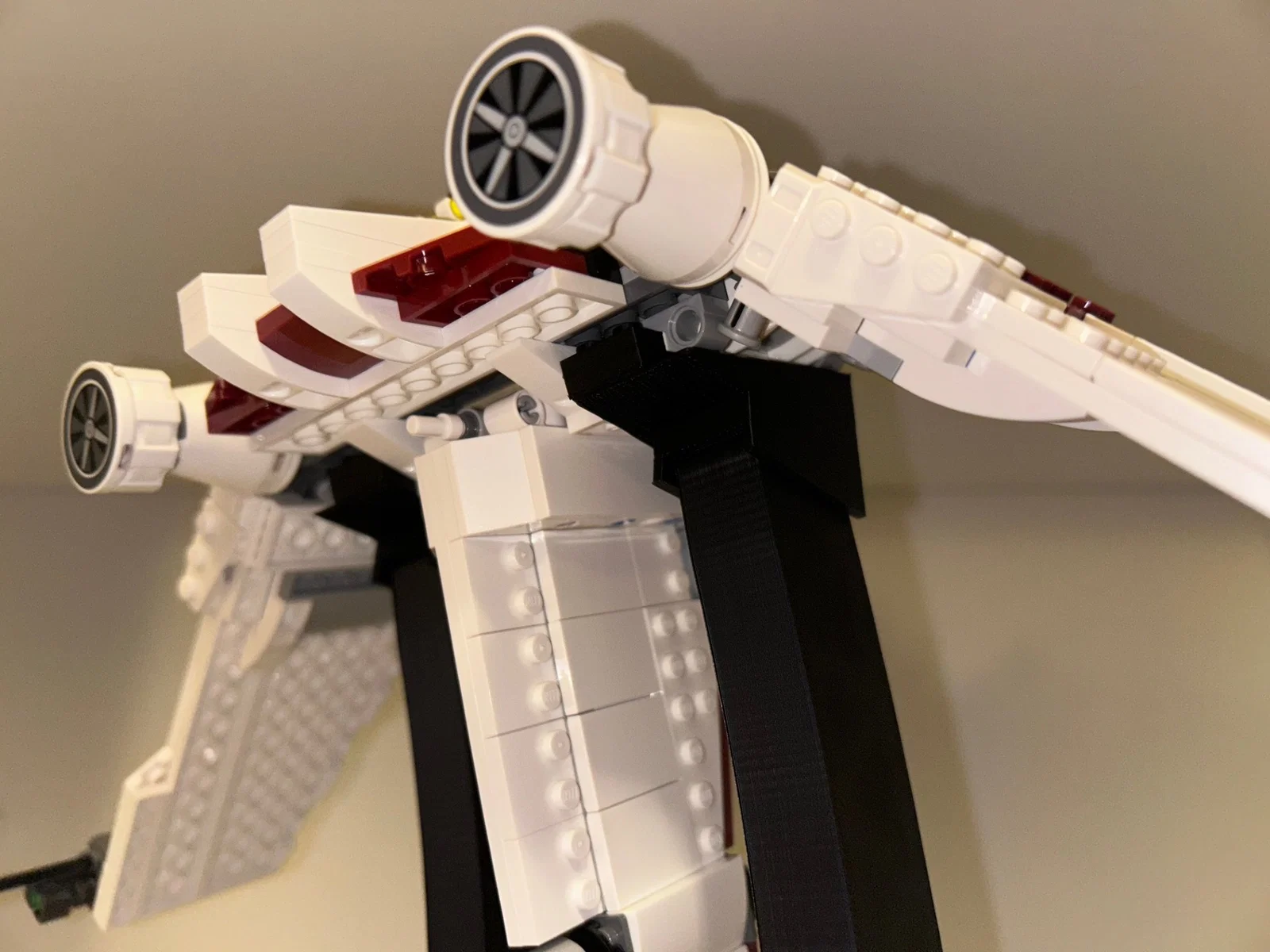

Điểm khác biệt của mẫu này so với bản gốc là không sử dụng các mảnh Lego chính hãng để kết nối mô hình với giá đỡ. Vì phần đáy của V-19 Torrent không phẳng và có cánh giữa nên khá khó để tìm cách gắn vào. Mình đã tự thiết kế các mảnh nối dựa trên kích thước của Lego để kết nối với hai bên hông phía dưới, giúp giữ mô hình ở góc nghiêng 20 độ. Dù các chi tiết được dựa trên kích thước chuẩn của Lego nhưng độ khít không quá chặt, điều này thực ra lại tốt vì nó giúp giảm áp lực lên các mảnh ghép thật, tránh làm hỏng mô hình. Dù độ khít hơi lỏng lẻo một chút nhưng tổng thể giá đỡ vẫn rất chắc chắn.

Mình khuyên mọi người nên in phần khớp nối với độ phân giải lớp in cực mịn (0.08mm hoặc 0.1mm) và có bật chế độ support để phần in Lego có thể khớp chính xác với Lego chính hãng.

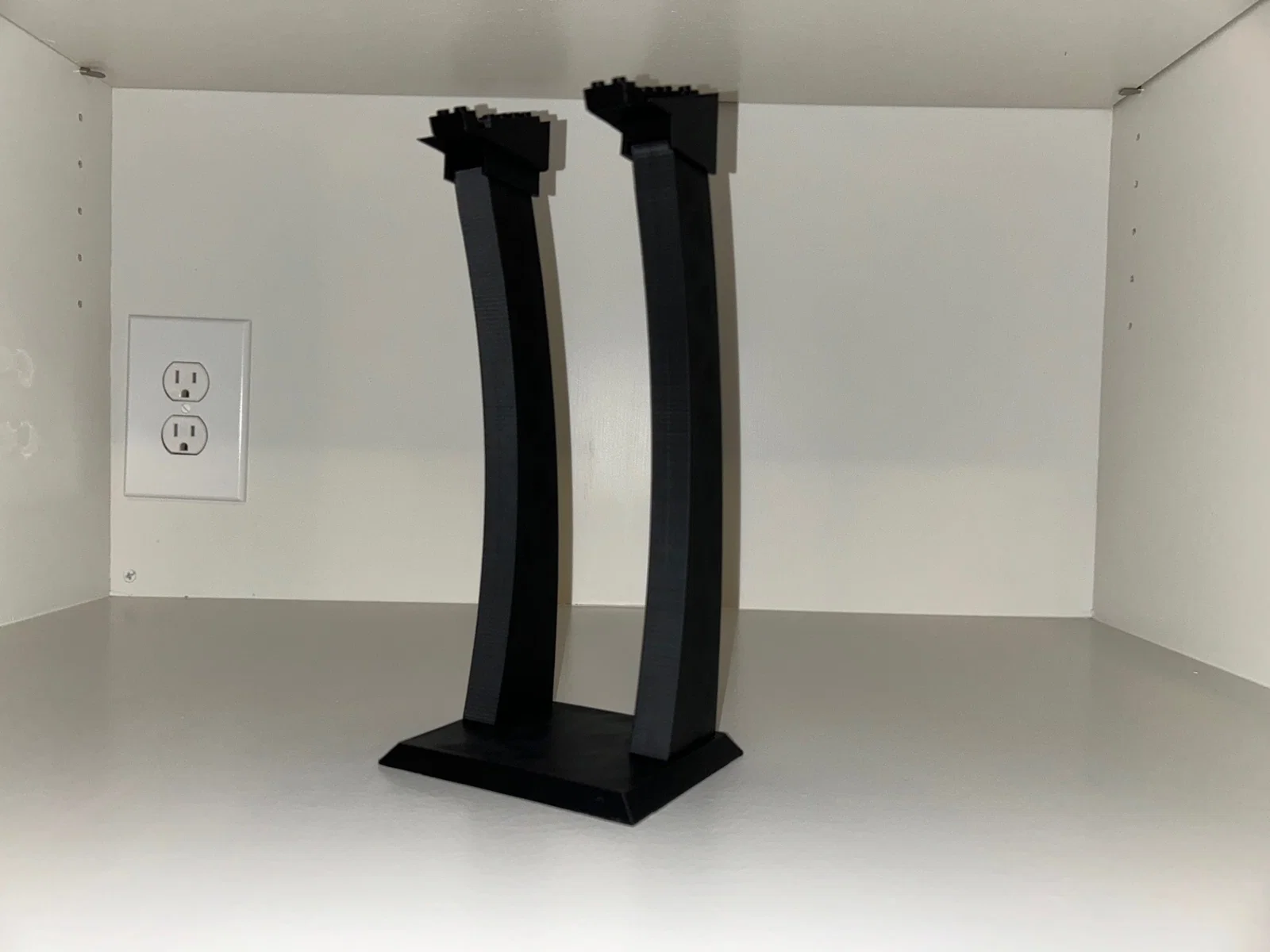

Bạn sẽ cần in hai cánh tay. Cả phần cánh tay và đế thì bạn có thể in với độ dày lớp in tùy thích.

Dung sai của các mảnh ghép khá nhỏ, đặc biệt là ở phần khớp nối với cánh tay. Mọi người chú ý cẩn thận khi lắp ráp để tránh làm gãy khớp nhé; còn phần cánh tay lắp vào đế thì dễ hơn nhiều.

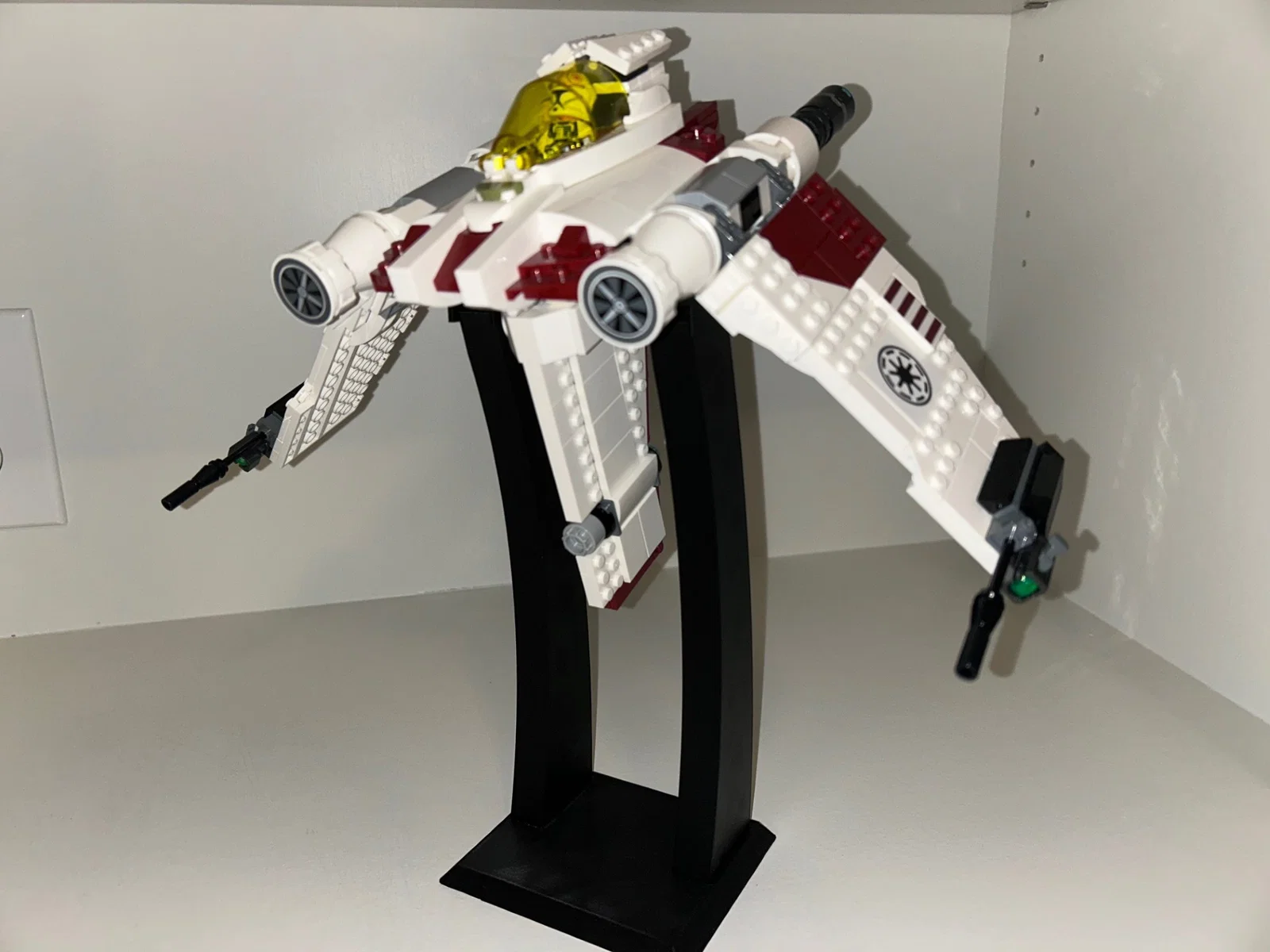

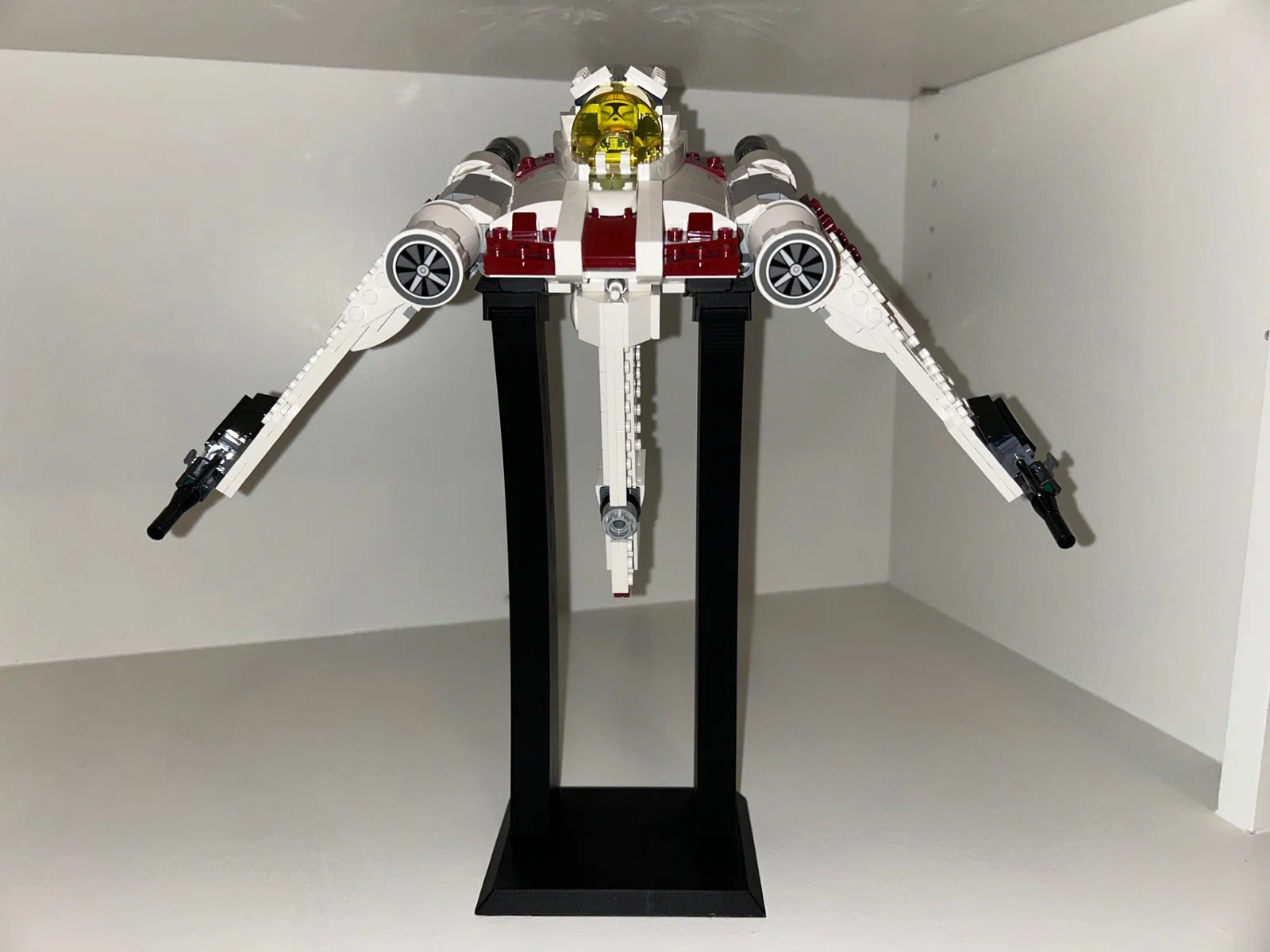

Chỉ đơn giản vậy thôi. Sau khi lắp xong cánh tay vào đế và các khớp nối, bạn chỉ cần trượt mô hình V-19 Torrent vào là xong, các khớp nối sẽ giữ nó ở góc nghiêng 20 độ. Nếu bạn có in mẫu này thì nhớ chia sẻ hình ảnh thành phẩm cho mình xem với nhé!
