VentCore - Module Sưởi Buồng In và Lọc Không Khí cho Snapmaker U1

VentCore là hệ thống lọc HEPA, lọc than hoạt tính, sưởi ấm và làm mát được thiết kế chuyên biệt cho Snapmaker U1 và các dòng máy in tương thích. Thiết bị giúp không khí xung quanh luôn sạch sẽ, buồng in được giữ ấm và bo mạch chủ luôn mát mẻ, tất cả đều được điều khiển qua Klipper mà không cần phải thay đổi kết cấu máy in. Đây là các linh kiện in 3D cần thiết để hoàn thiện bộ lắp ráp của anh em.

Tại sao nên chọn VentCore?

• Không khí sạch hơn: Sự kết hợp giữa màng lọc HEPA hiệu suất cao và ngăn lọc than hoạt tính giúp loại bỏ các hợp chất hữu cơ dễ bay hơi (VOCs) và các hạt siêu mịn (UFPs) độc hại trong quá trình in.

• Bản in đẹp, ít cong vênh: Duy trì nhiệt độ buồng in ổn định giúp hạn chế tối đa tình trạng cong vênh và tăng độ bám dính giữa các lớp khi in những loại nhựa kỹ thuật như ABS, ASA và Nylon.

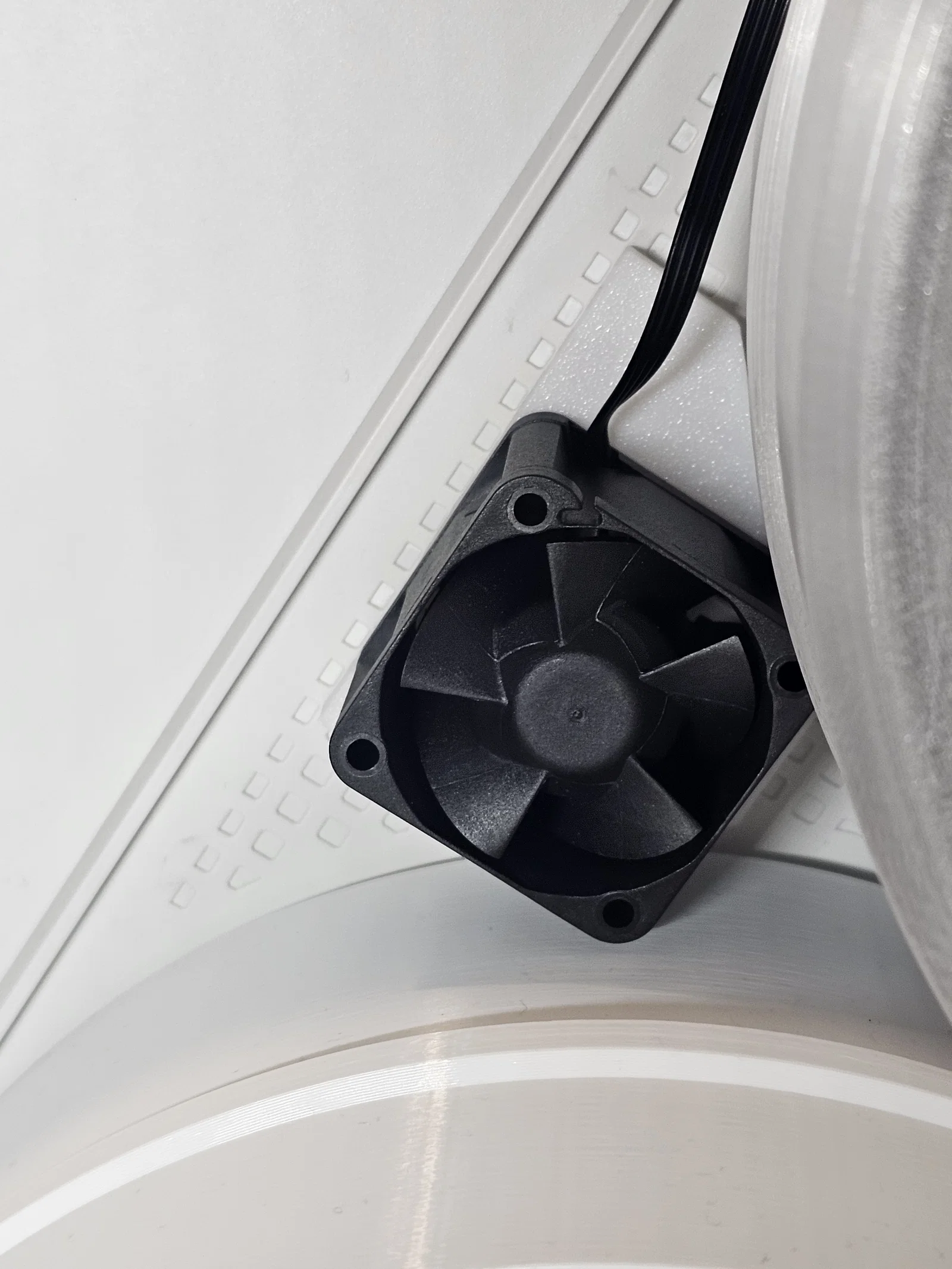

• Tăng tuổi thọ máy in: Một quạt làm mát gắn ngoài chuyên dụng hướng trực tiếp vào bo mạch chủ, giúp ngăn chặn hiện tượng quá nhiệt và giảm hao mòn cho các linh kiện điện tử quan trọng theo thời gian.

• Tự động hóa: Tích hợp Klipper để tự động bật/tắt hệ thống dựa trên nhiệt độ vòi phun và loại nhựa đang sử dụng. Cài đặt một lần là dùng mãi.

• Mã nguồn mở & Dễ tùy chỉnh: Bao gồm đầy đủ các file STEP và macro cấu hình Klipper, anh em có thể tùy biến và tinh chỉnh mọi thành phần cho phù hợp với máy in của riêng mình.

• Lắp đặt nhanh chóng, gọn gàng: Cả ba module đều lấy nguồn và tín hiệu điều khiển qua cổng 6-pin có sẵn của máy (chỉ có bộ sưởi cần nguồn riêng). Không cần cắt nối dây điện vĩnh viễn trên máy.

Danh sách các bộ phận có trong file 3MF đính kèm:

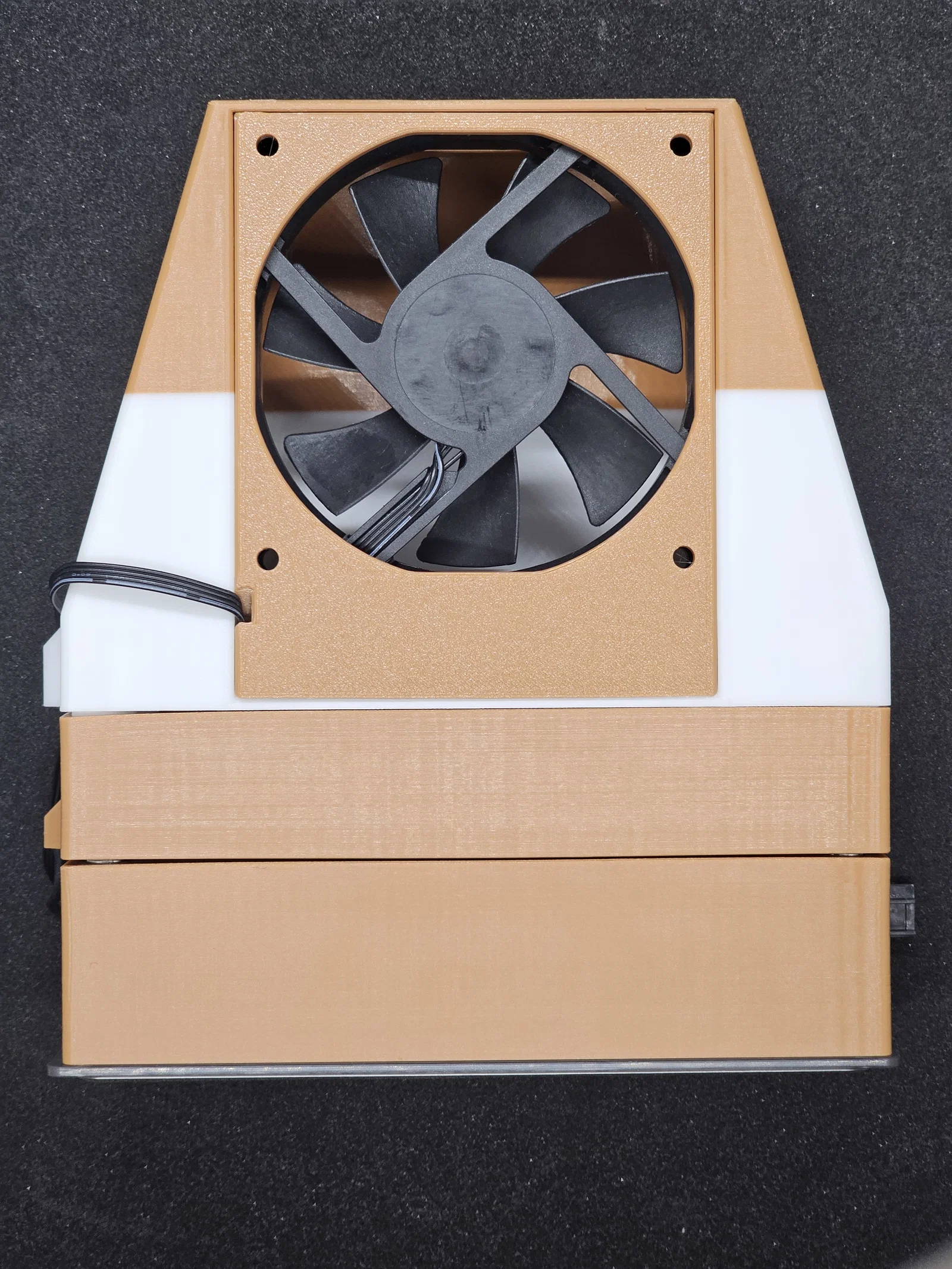

• Đế lọc (có hai tùy chọn, hãy in "Base with No Heater" nếu anh em không dùng module sưởi)

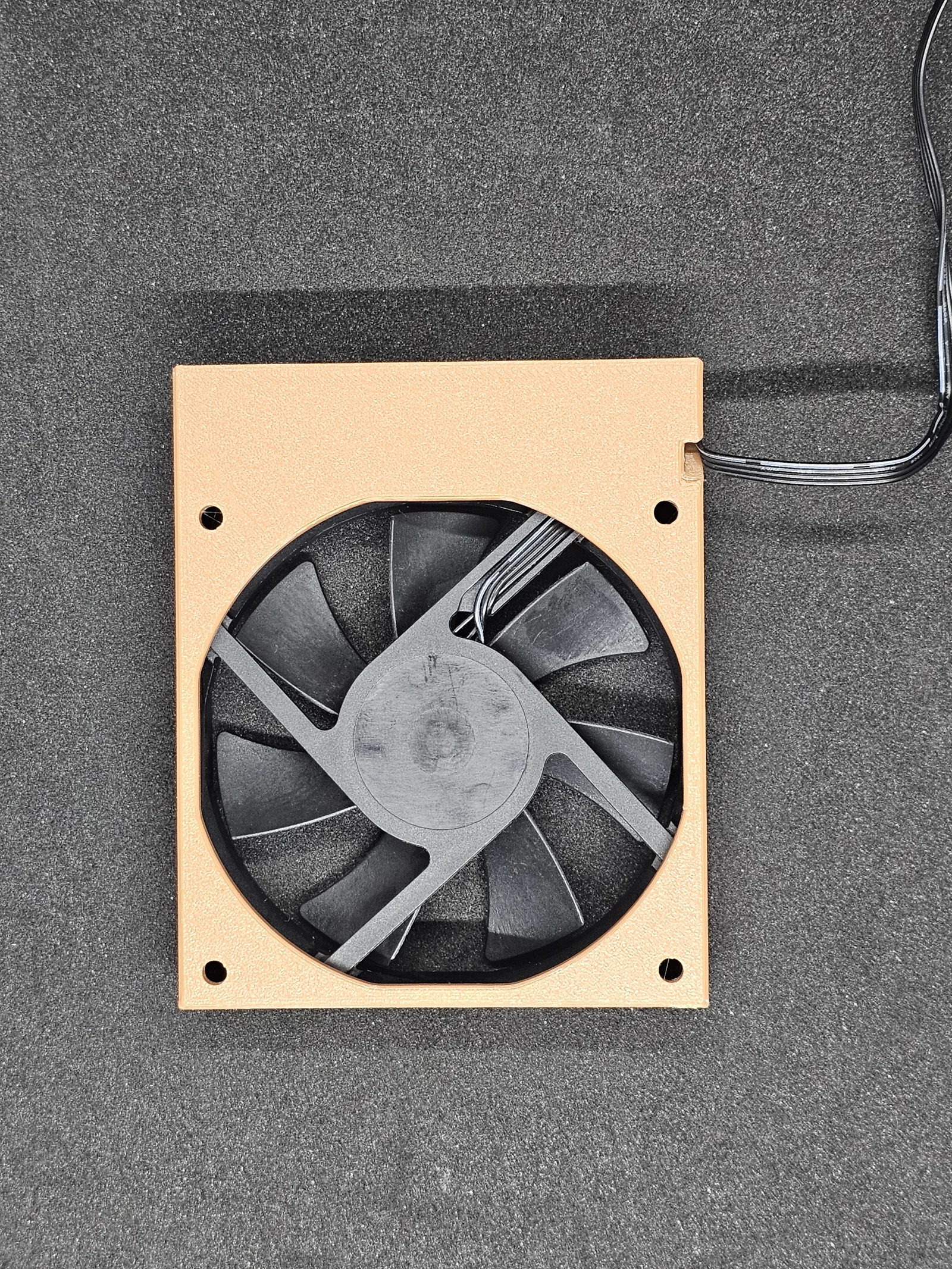

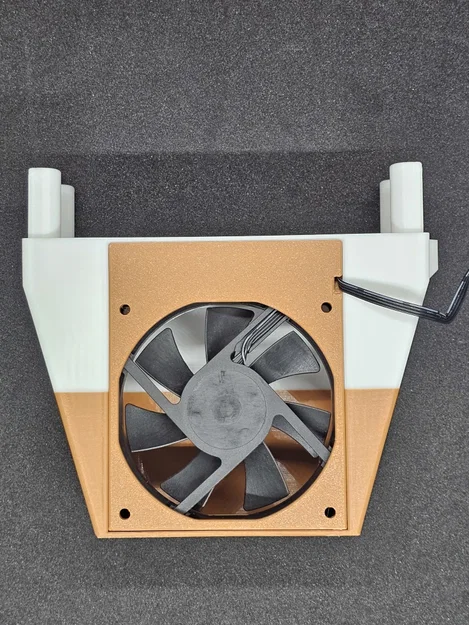

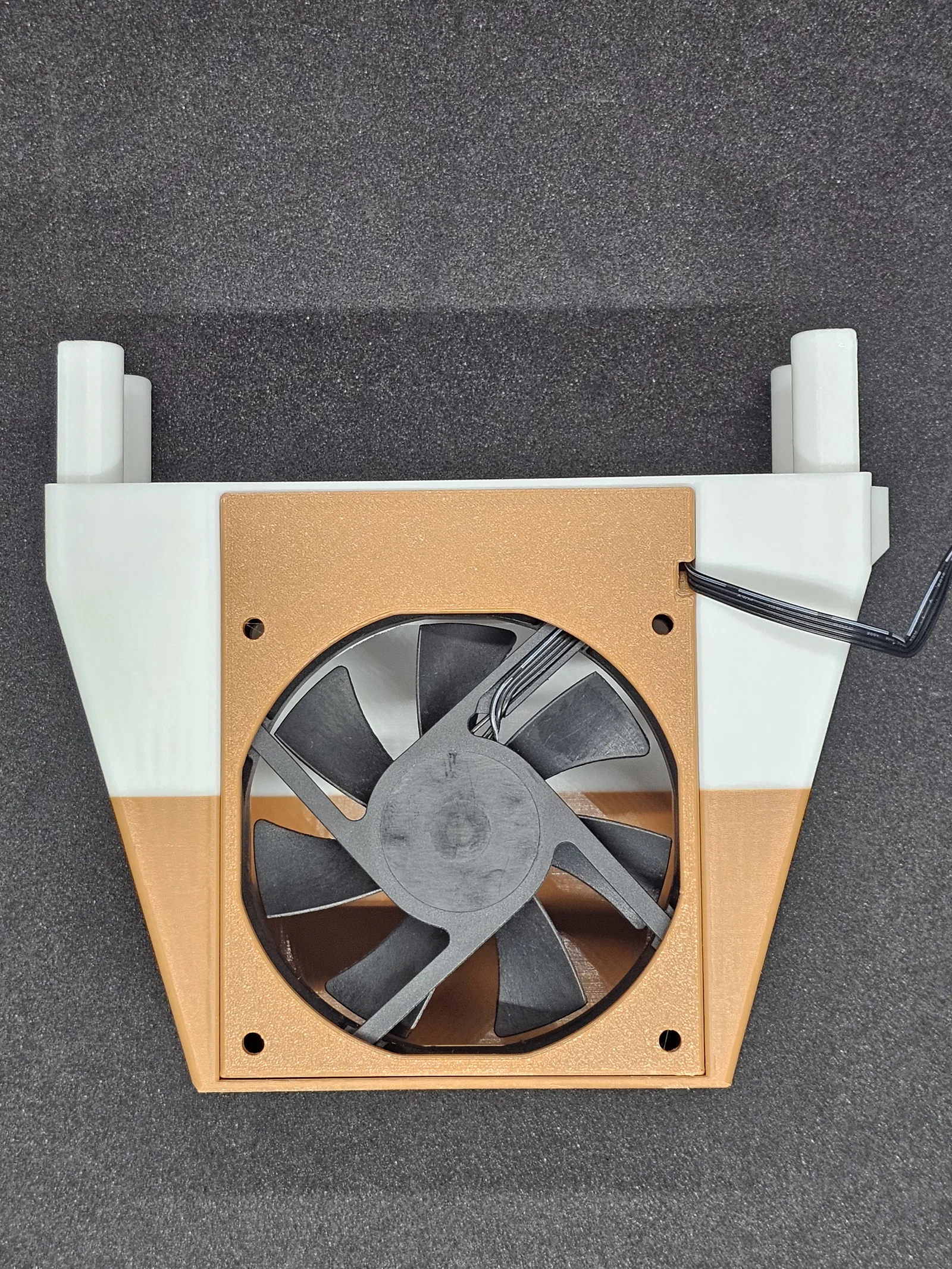

• Vỏ quạt lọc

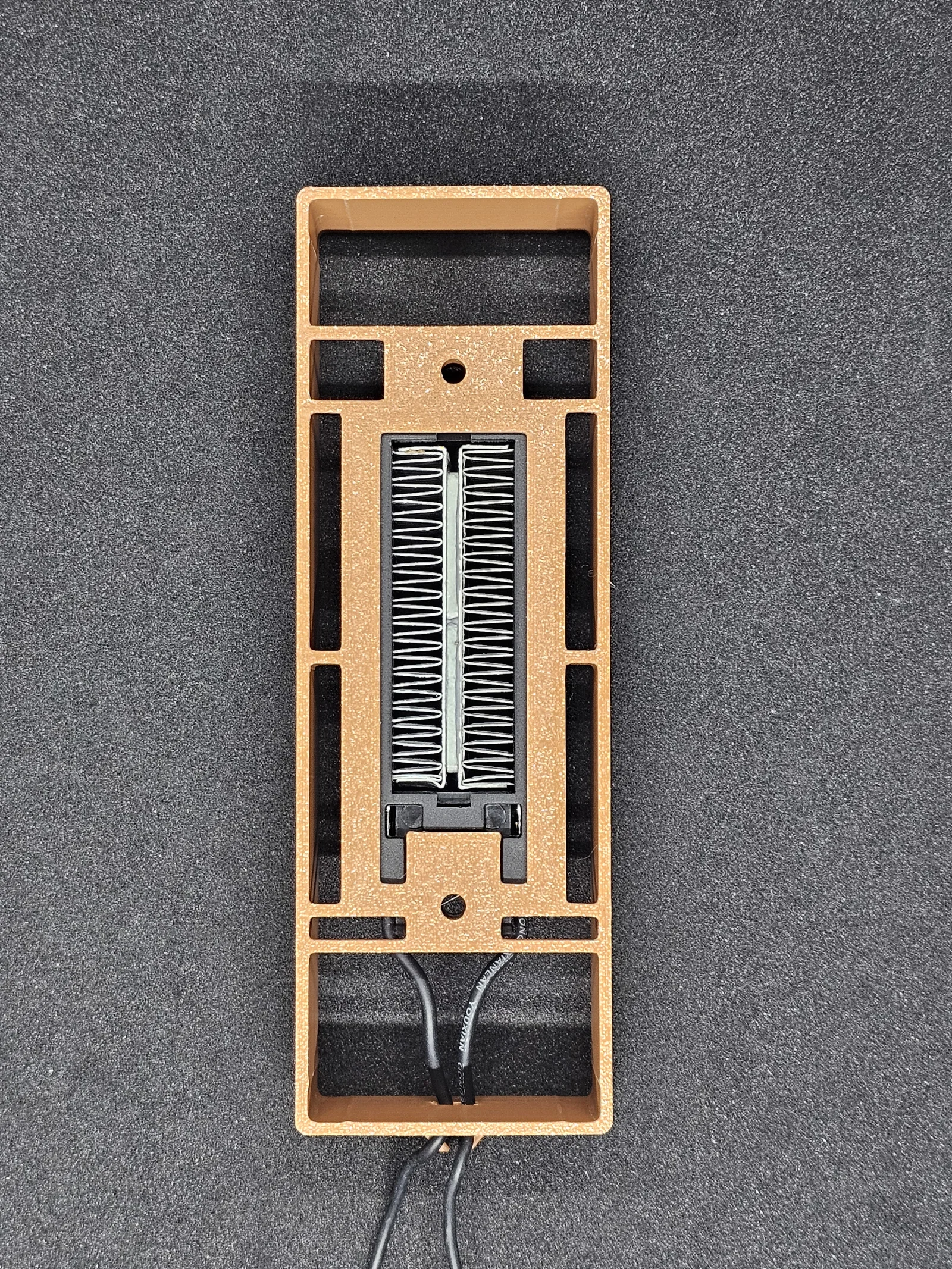

• Vỏ bộ sưởi

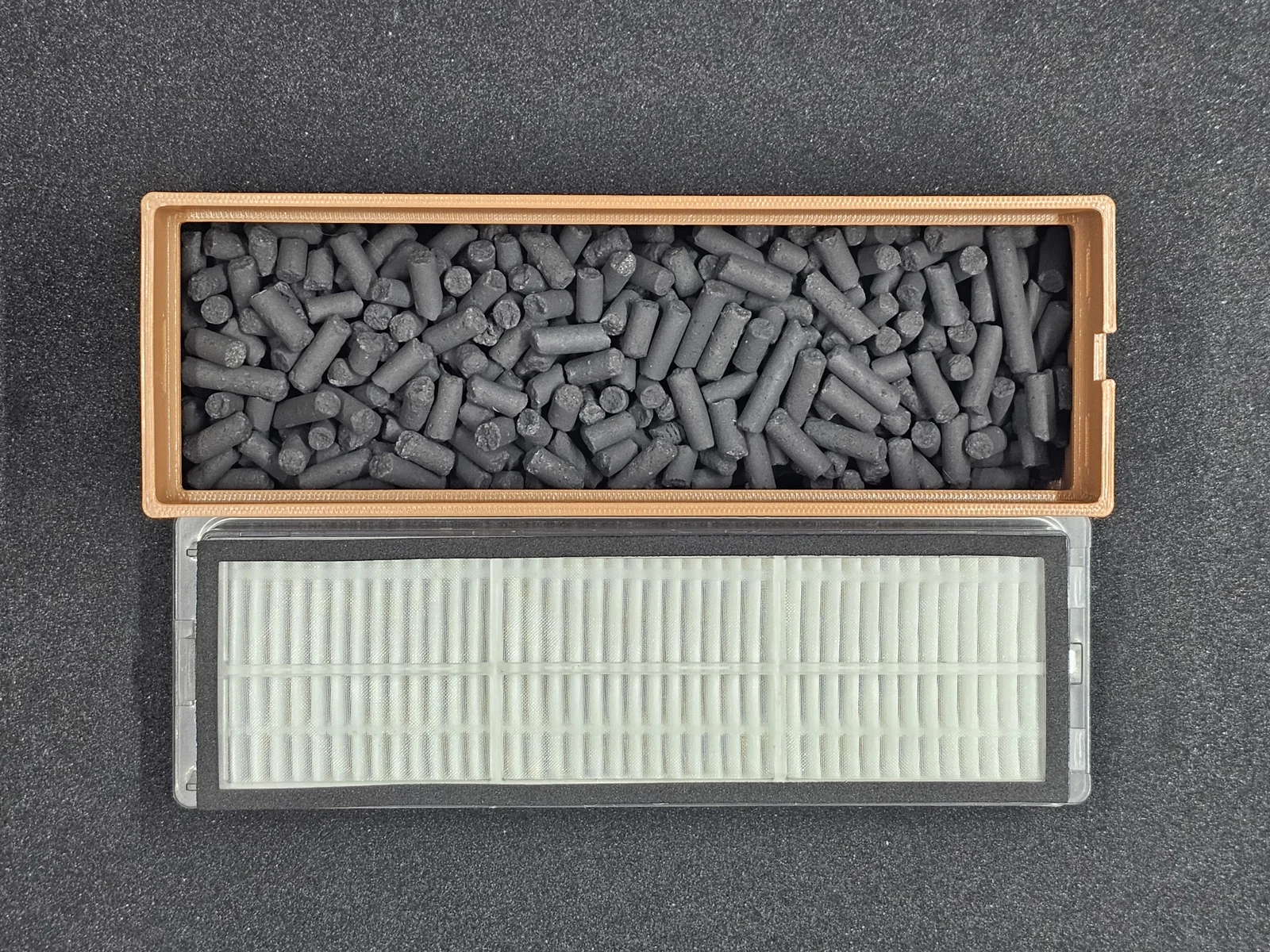

• Vỏ chứa màng lọc HEPA và than hoạt tính

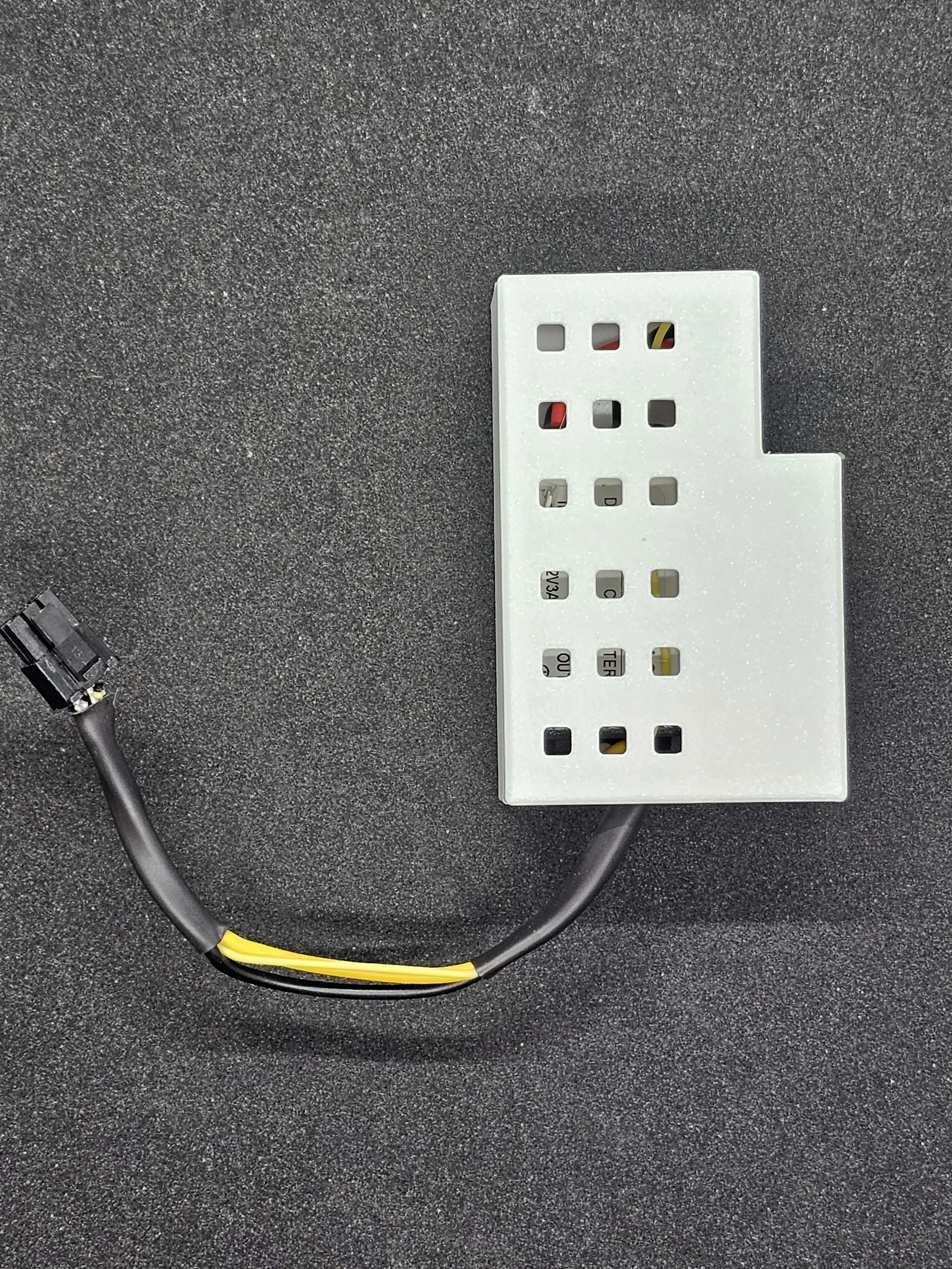

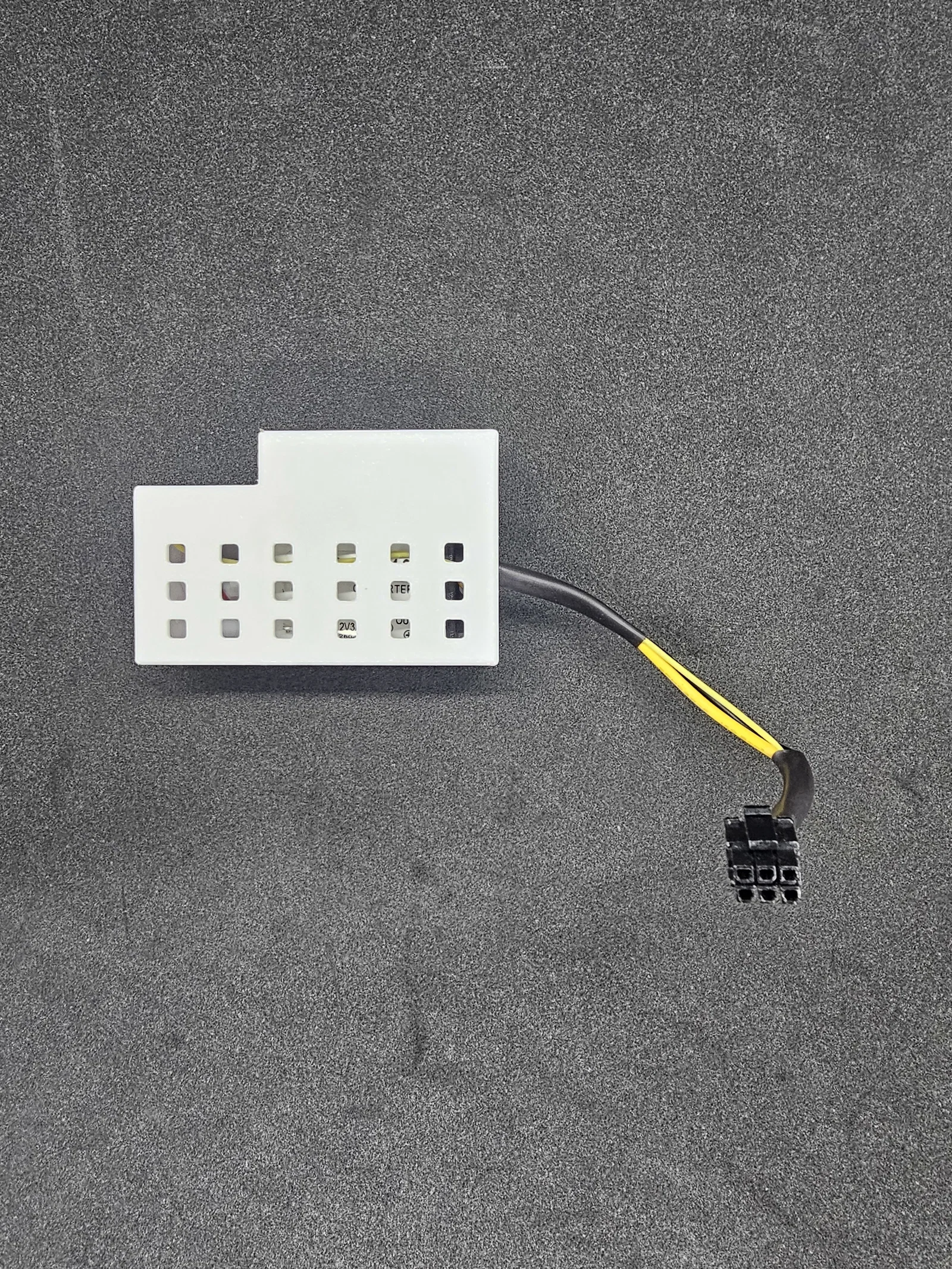

• Vỏ bọc linh kiện điện tử

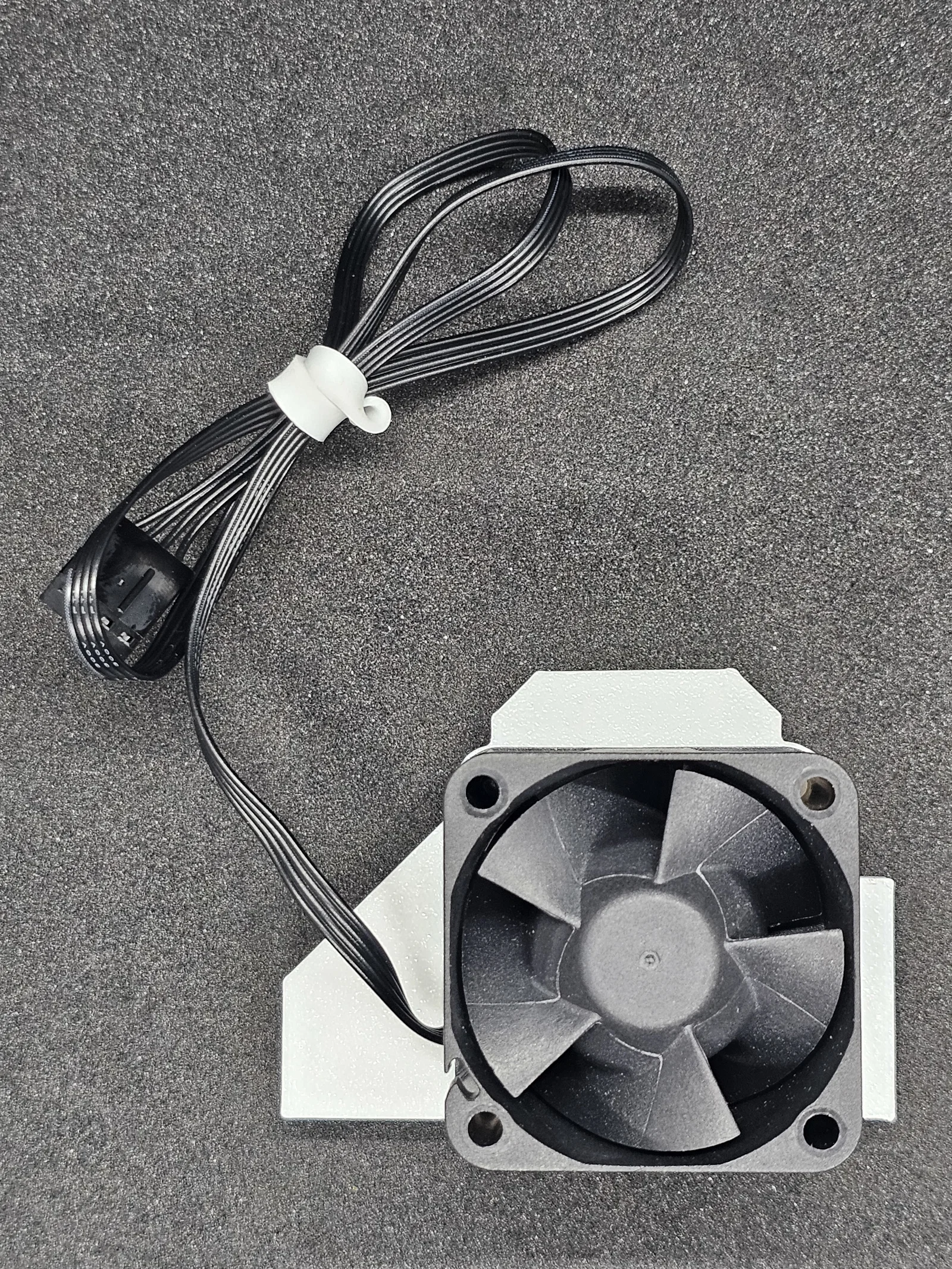

• Giá đỡ quạt làm mát

• Nắp đế (Tùy chọn, dùng để chứa than hoạt tính)

Các linh kiện cần mua:

• 1x quạt PWM 80mm (Lọc khí)

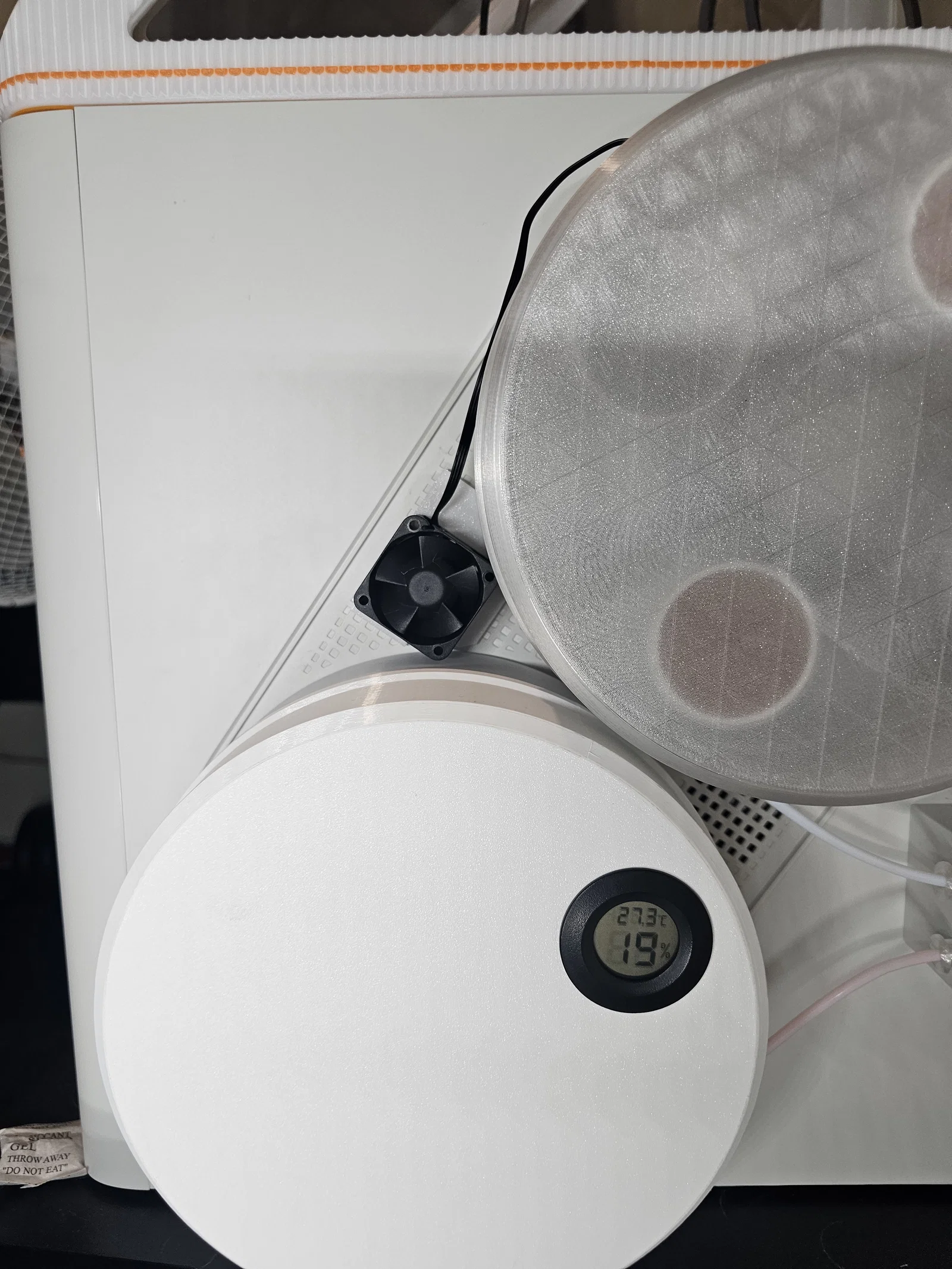

• 1x quạt PWM 40mm (Làm mát bo mạch)

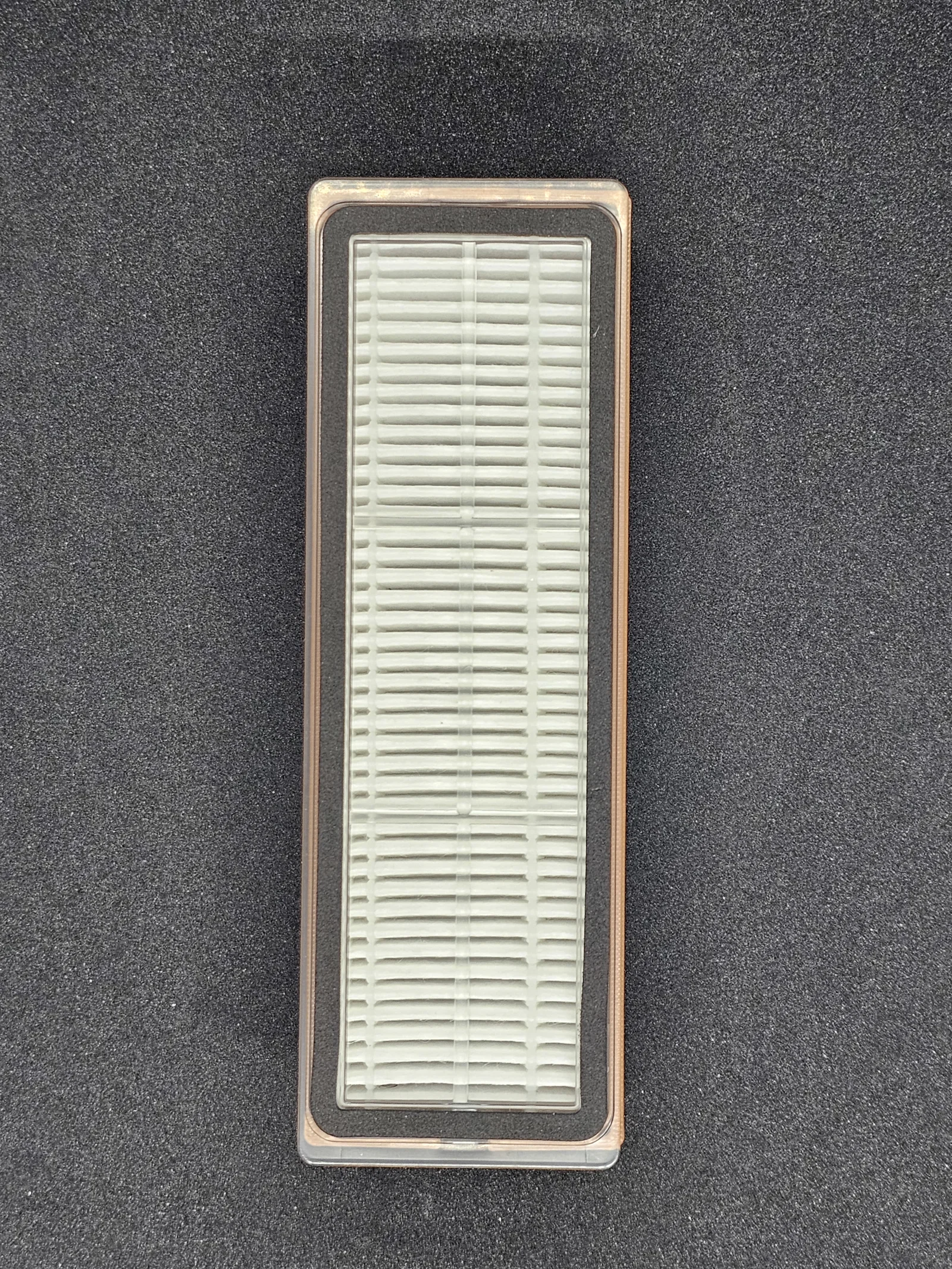

• 1x màng lọc HEPA dày 15mm

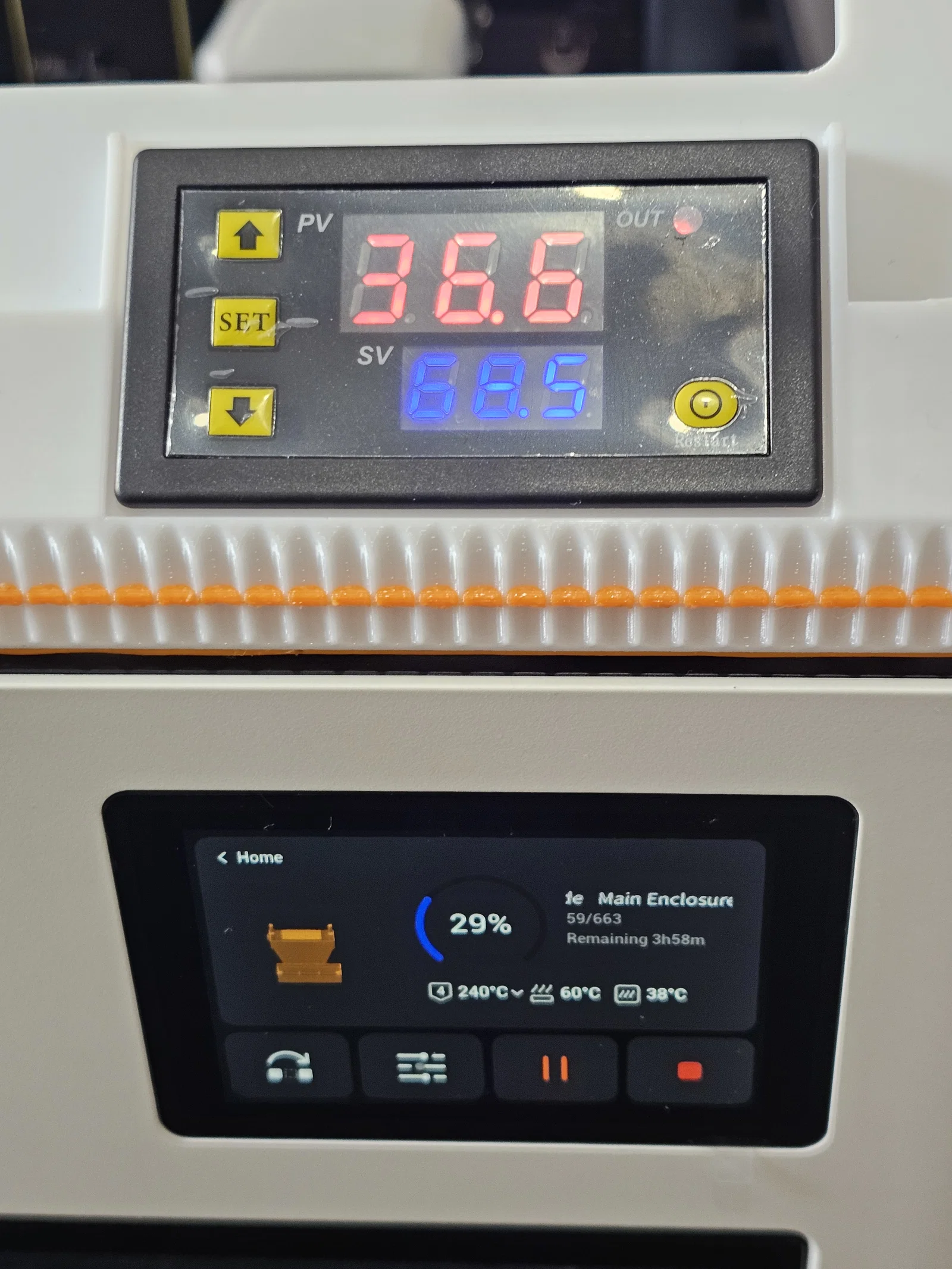

• 1x bộ điều khiển nhiệt độ kỹ thuật số

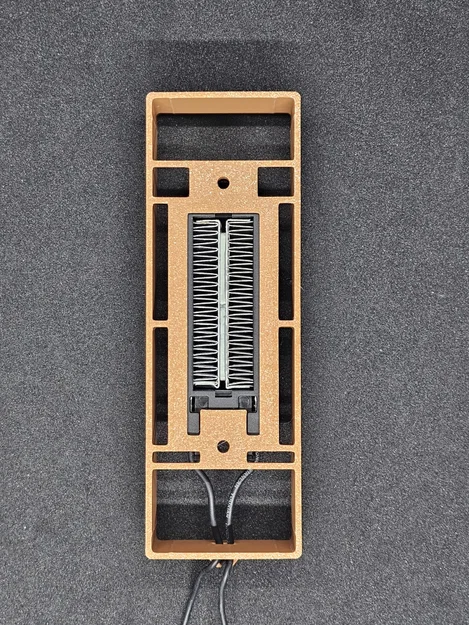

• 1x bộ sưởi PTC 200W + Nguồn điện chuyên dụng

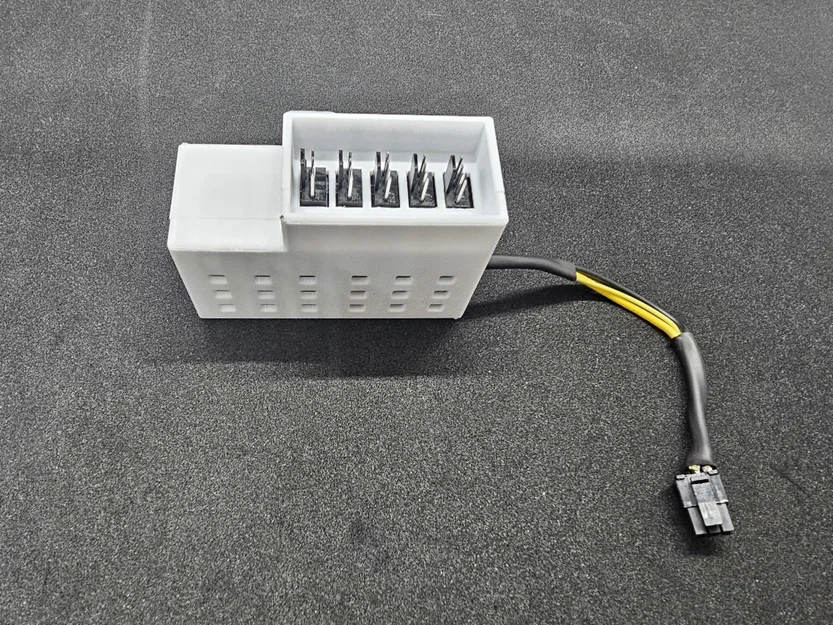

• 1x bộ chia quạt PWM 5 cổng

• 1x bộ hạ áp 24V xuống 12V

• Đầu nối 6-pin 2x3P

• 2x dây điện 14AWG (dài 100cm)

• 1x dây điện 14AWG (dài 50cm)

• 8x nam châm tròn (dày 3mm, đường kính 8mm)

Anh em cũng có thể mua bộ linh kiện điện tử đã lắp ráp sẵn trên trang web của mình, (các linh kiện đã in sẵn cũng có bán tại đây)

Để tích hợp cấu hình Klipper, anh em làm theo các bước sau:

• Bật chế độ nhà phát triển (developer mode) trên máy in nếu cần

• Tải về file ventcore.cfg

• Trong file printer.cfg, thêm dòng "[include ventcore.cfg]" ngay sau dòng "[include fluidd.cfg]"

• Cũng trong file printer.cfg, hãy thêm dấu thăng (#) vào trước các dòng dưới mục "Purifier" để vô hiệu hóa.

• Thêm file ventcore.cfg vào thư mục cấu hình Klipper của máy in (cùng thư mục với printer.cfg).

• Trong phần start gcode của slicer, hãy thêm dòng sau vào sau lệnh "PRINT START":

  ";===== chamber exhaust fan setup (added) ==========

  SET_CHAMBER_FAN_MATERIAL MATERIAL={filament_type[initial_extruder]}

  `;==================================================="
