Vỏ Hộp DIN Mount cho Smart Breaker (Đơn hoặc Đôi)

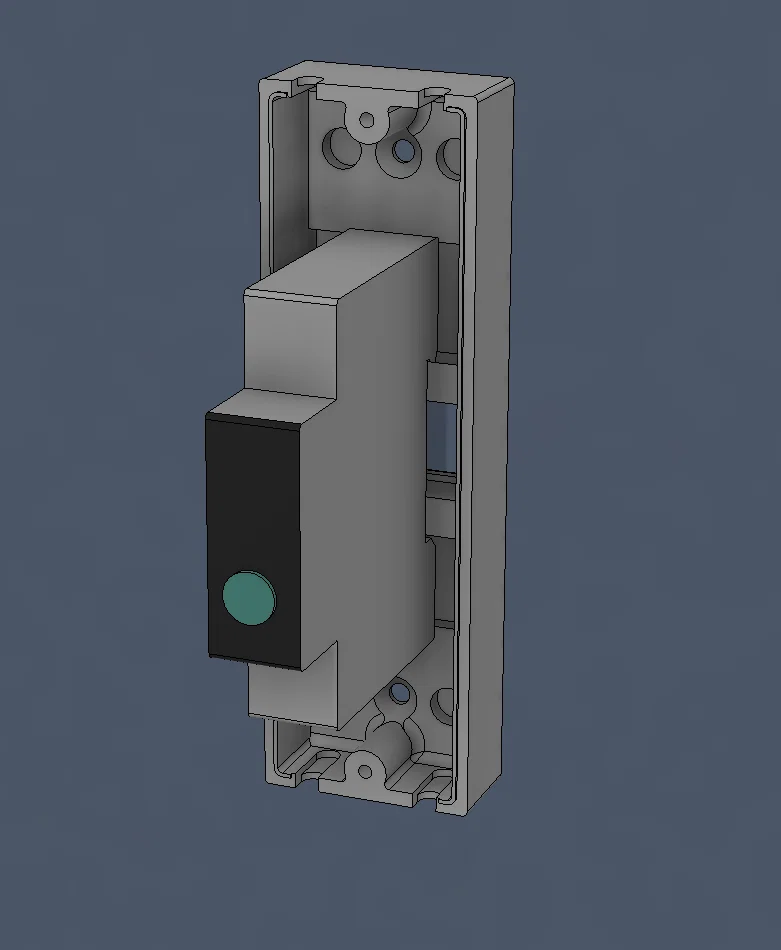

Mình từng khá vất vả để tìm một cái vỏ hộp cơ bản dùng để gắn nổi cho smart breaker. Thế nên mình đã tự thiết kế mẫu này cho các loại breaker phổ biến trên AliExpress. Phần thanh ray DIN đã được tích hợp sẵn vào đế luôn rồi, nên mọi người không cần phải mất công cắt gọt gì thêm.

Có 2 loại nắp: một cho công tắc đơn và một cho công tắc đôi. Có 2 loại đế: một loại dùng vít tự khoan (self-tapping) và một loại dùng cho tán đồng M3 (4.7mm).

Phần đế có các lỗ chờ để mọi người có thể đục ra tùy theo hướng đi dây điện.

Mình chọn dùng vít M3 để cố định nắp thay vì chỉ dùng ngàm cài, mục đích là để hộp chắc chắn và an toàn hơn khi lắp ở những nơi dễ tiếp cận, tránh việc trẻ con tò mò mở ra.

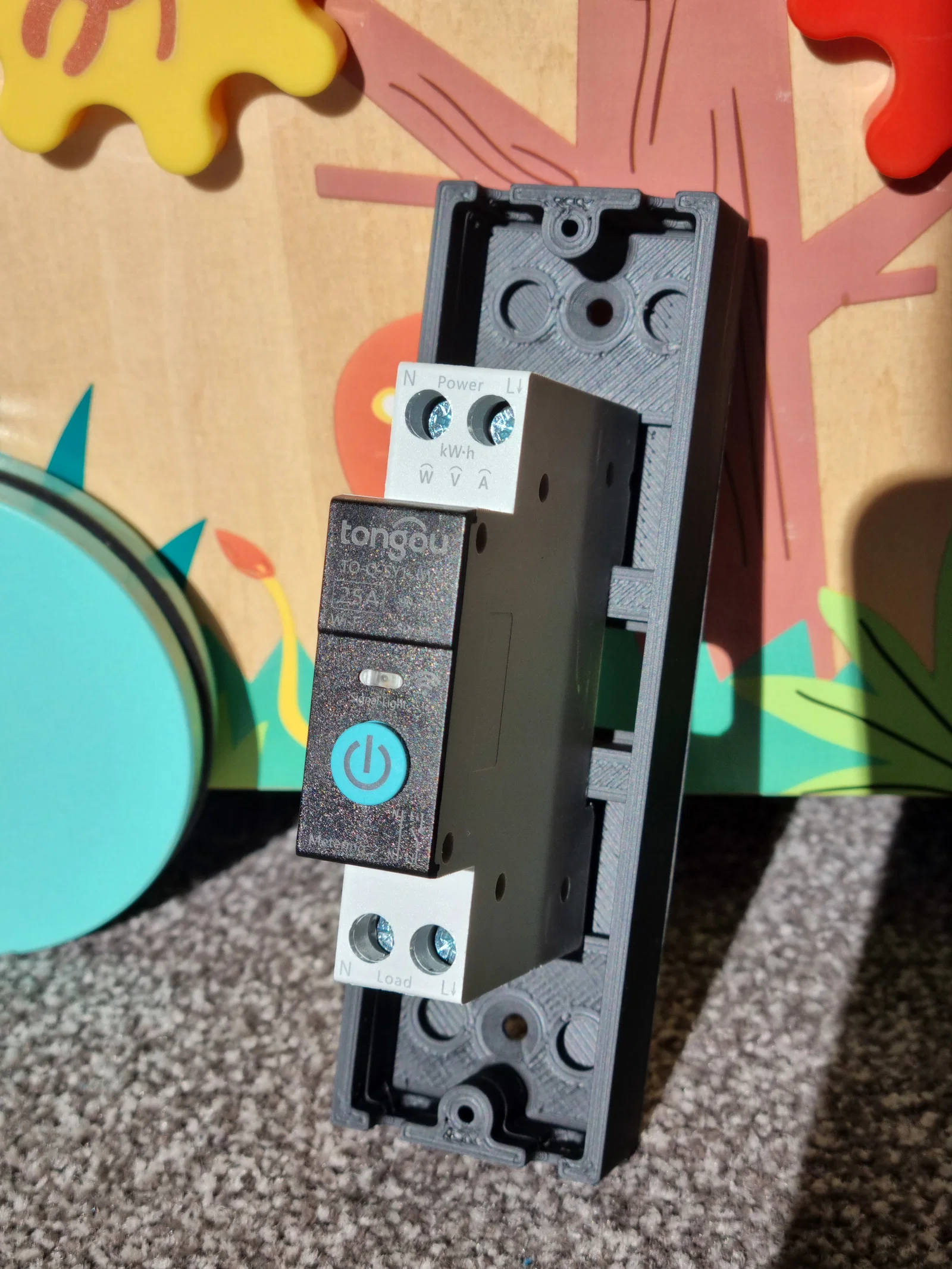

Mình in bằng nhựa ABS thấy rất ổn, dùng PETG chắc cũng ok. Thiết kế này có khá nhiều lỗ thông gió.

Có đính kèm file .STEP luôn, mọi người cứ thoải mái tùy chỉnh nhé!
